Snit og facader

Et snit er bygningen skåret af et lodret plan: hver væg, hvert dæk og hvert fundament, planet krydser, tegnes gennemskåret med skraveringen for hvert af dets lag, og alt bag planet tegnes i projektion. En facade er bygningen set vinkelret fra én side, nord, syd, øst eller vest, med terrænet foran og de tage, der skjuler dens vægge.

Hvad det er

Snit og facader er tegninger, som studiet udleder af modellen. Du tegner dem aldrig streg for streg: hver gang modellen ændres, tegnes snittet eller facaden igen ud fra den, så en væg, du flytter på planen, flytter sig i alle snit på én gang.

Et snit begynder med en snitlinje på planen. Hver væg, det lodrette plan krydser, skæres præcis der, hvor planet går gennem dens fodaftryk, i den vinkel, væggen står i, og dens lag tegnes side om side, hvert med den skravering, standarden giver det materiale. Dæk skæres langs deres virkelige omrids i den dybde, så et L-formet dæk, der skæres gennem den ene arm, er lige så bredt som den arm. Fundamenter skæres også som deres lag, og det terræn, planet krydser, er en gennemskåret profil under det hele, skraveret som jord eller klippe. Bag planet tegnes de flader, øjet står foran, i projektion og toneskraveres som en facade: bygningens yderside, hvor planet ligger uden for den, rummenes beklædning, hvor det ser ind i dem, og de dybeste flader males først, så intet skinner igennem det, der står foran.

En facade er bygningen set vinkelret fra én side. De fire facader, nord, syd, øst og vest, findes altid. Hver af dem tegner de flader, der vender dens vej, lige så bredt som planens yderste skal, skærer det væk, et tag foran en væg skjuler, og tegner det nære terræn oven på facaden under terræn med det fjerne terræn bag bygningen.

Begge slags tegninger målsættes, som planerne gør. Under tegningen giver målekæder åbningerne og murpillerne, væggene flade til flade og totalbredden. Til højre står hver etages kote, dækkene, tagenes vederlag og top og totalhøjden. Et snit giver også brystning og overkant på de åbninger, det skærer. De modullinjer, der står vinkelret på visningen, står gennem tegningen med deres boble ovenover, andre snit, der krydser visningen, tegnes som deres streg-prik-linje med deres bogstav, og tegningen navngiver åbningerne, de rum, den skærer, og etagerne ved deres koter.

Hvornår du bruger det

Når du vil kontrollere, hvordan vægge, dæk, tag og terræn mødes, med hvert lag i hver væg synligt.
Når du vil vise en bygherre en facade med dens åbninger, dens tage og terrænet foran.
Når snit og facader til et tegningssæt skal forberedes, beskåret til det, hver tegning har brug for.

Trinnene

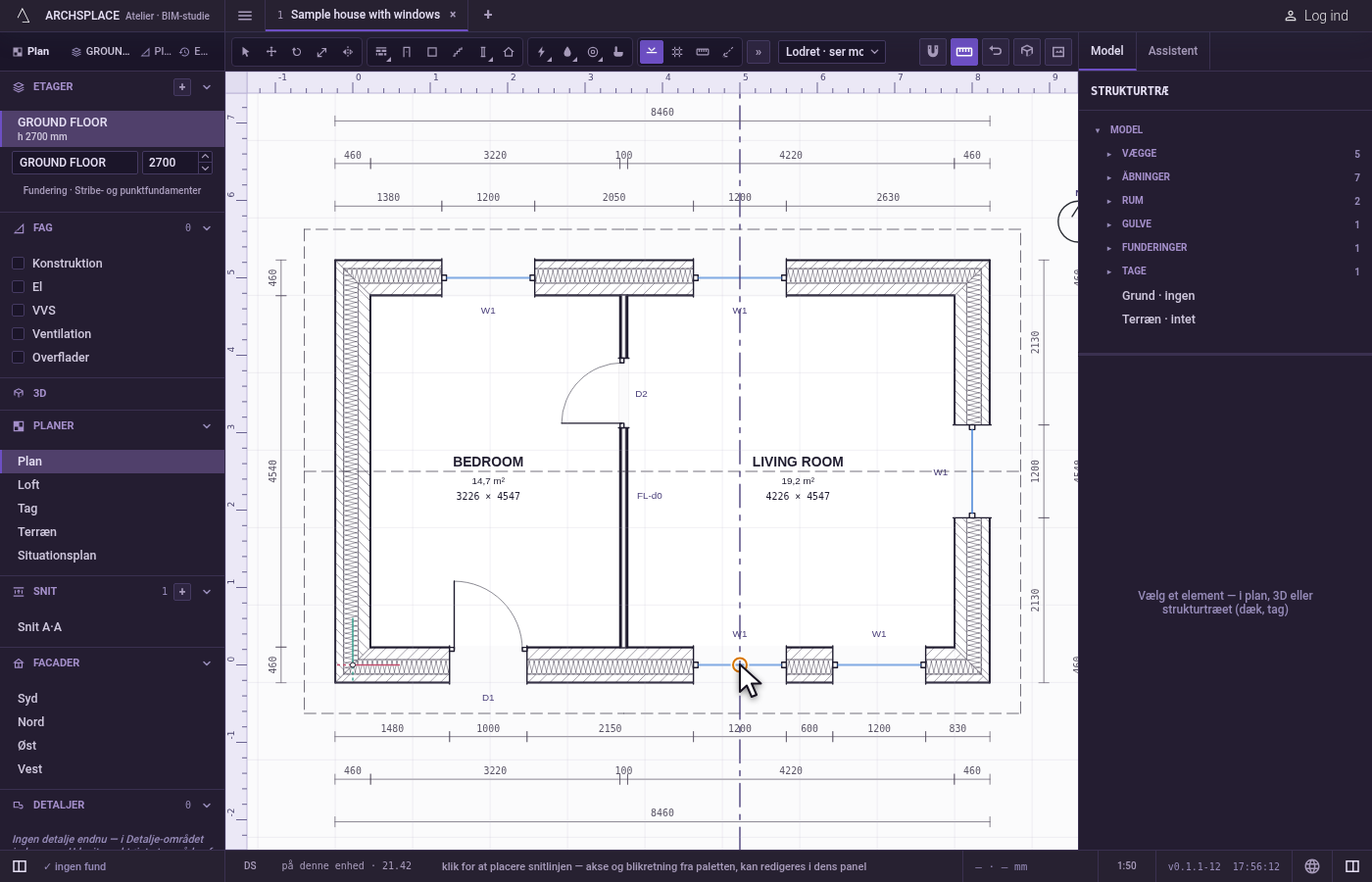

Placér en snitlinje på planen. På plantegningen trykker du på X eller klikker på Snit i værktøjslinjen. I listen ved siden af værktøjerne vælger du, hvordan snittet løber, og hvilken vej det ser, for eksempel Lodret · ser mod øst (betragter i vest). Klik hen over bygningen, der hvor snittet skal gå. Snitlinjen tegnes med sit bogstav: A for det første snit, B for det næste.

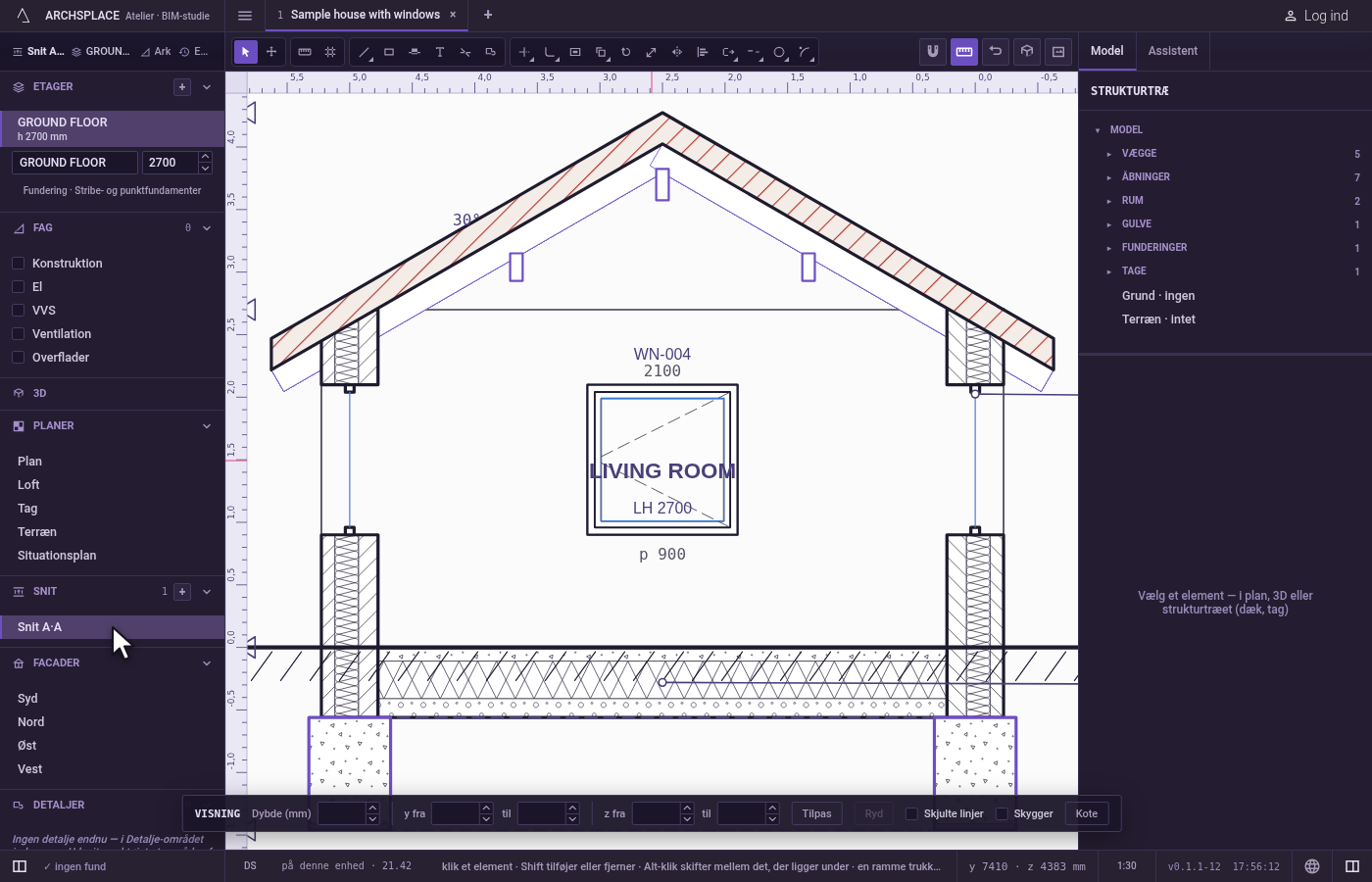

Åbn snittet. I sidepanelet, under Snit, klikker du på Snit A·A. Med snitlinjen valgt tilbyder panelet til højre også Åbn snitvisning. Tegningen fylder skærmen, og værktøjslinjen rummer nu Vælg, Flyt, Mål, Modullinje og detaljeværktøjerne.

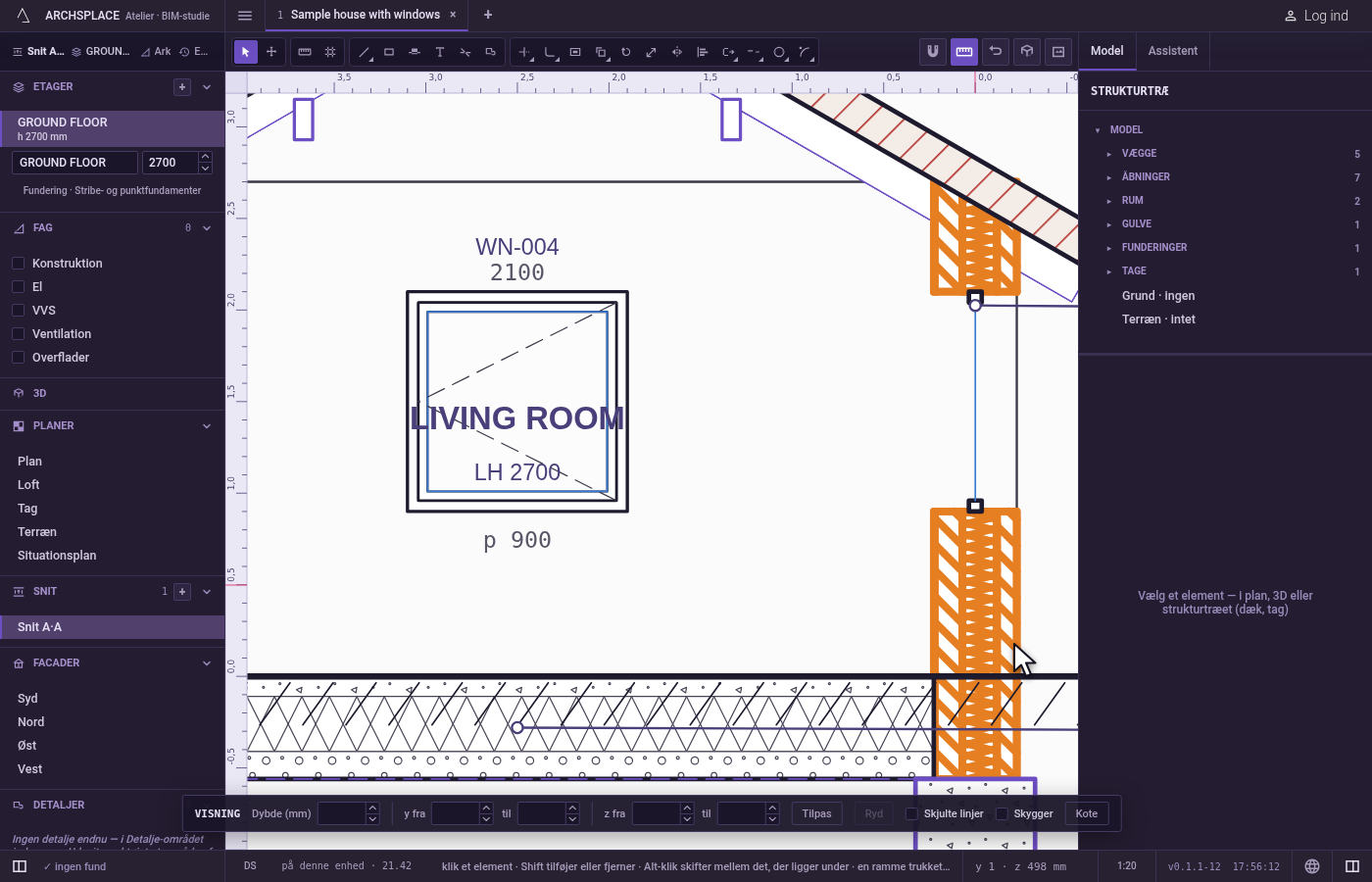

Læs snittet. De vægge, planet krydser, tegnes gennemskåret, hvert lag skraveret for sig, og fladerne bag planet tegnes i projektion bag dem. Drej musehjulet for at zoome om markøren, træk med midterste knap for at panorere, og dobbeltklik med midterste knap for at vise hele tegningen igen.

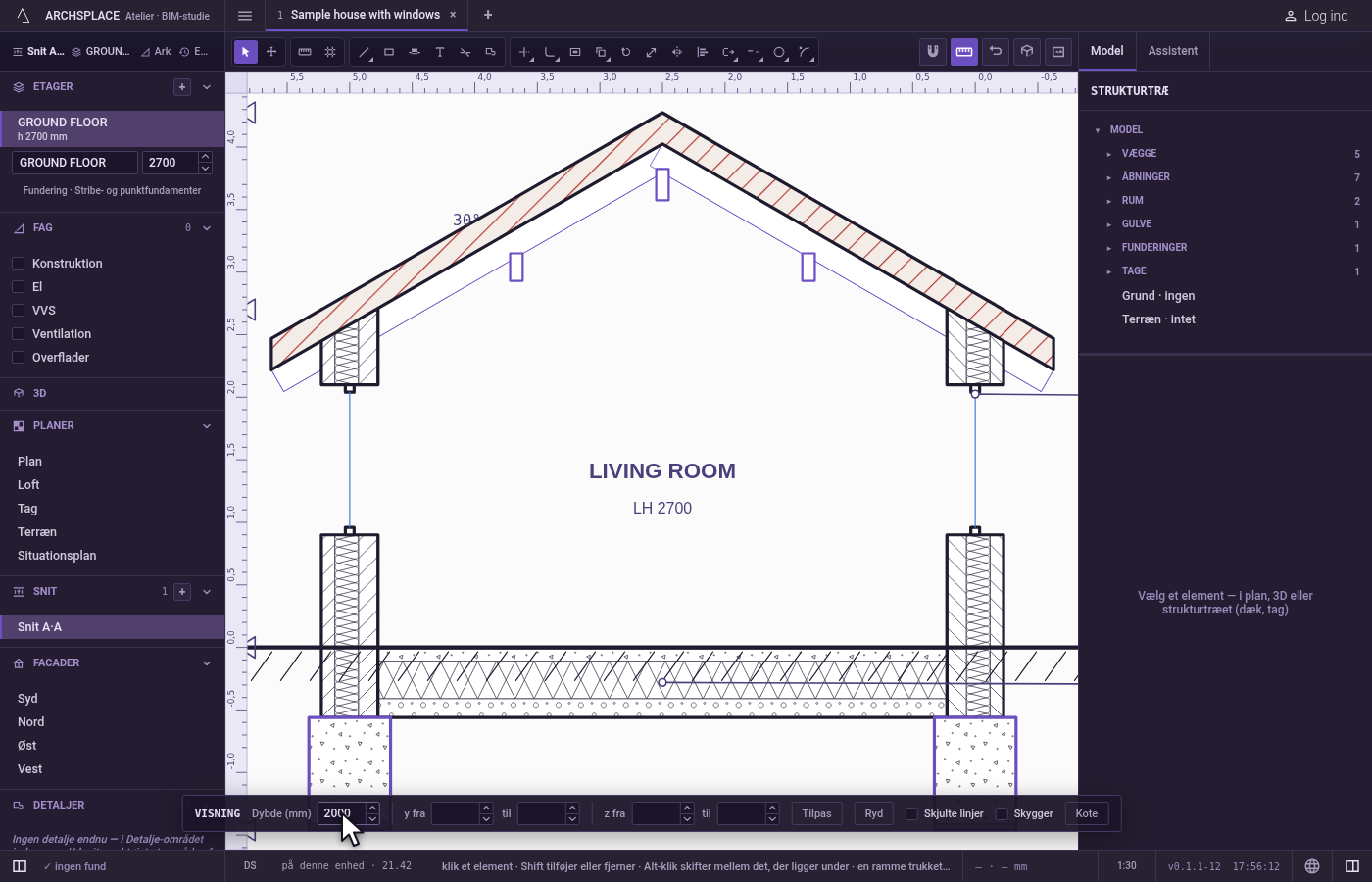

Beskær visningen. Båndet VISNING nederst i tegningen rummer beskæringen. Skriv en længde i Dybde for kun at beholde det, der står inden for den afstand bag snittet. x fra og til (y fra i en visning, der løber langs y) holder stykket langs snitlinjen, og z fra og til holder et bånd af højder. Tilpas udfylder felterne ud fra det, visningen viser, så du kan stramme dem, og Ryd bringer hele bygningen tilbage.

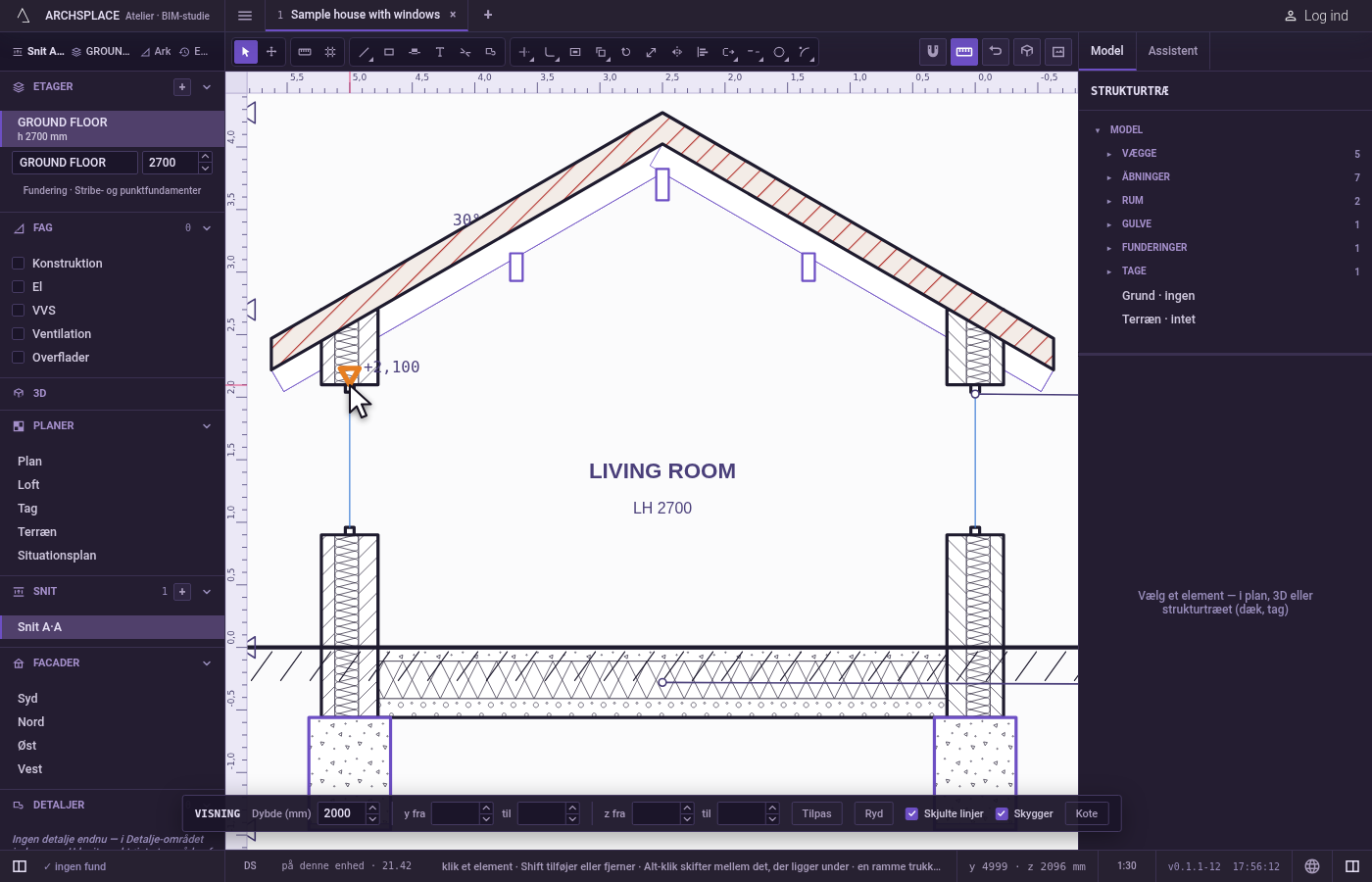

Vælg, hvad den viser. Sæt flueben ved Skjulte linjer for at tegne dækkene og væggene bag facaden som stiplede linjer. Sæt flueben ved Skygger for at kaste skyggerne fra tagudhænget og vinduesfalsene, fra et lys øverst til venstre i 45 grader. Kote, efterfulgt af et klik på tegningen, angiver det punkts højde.

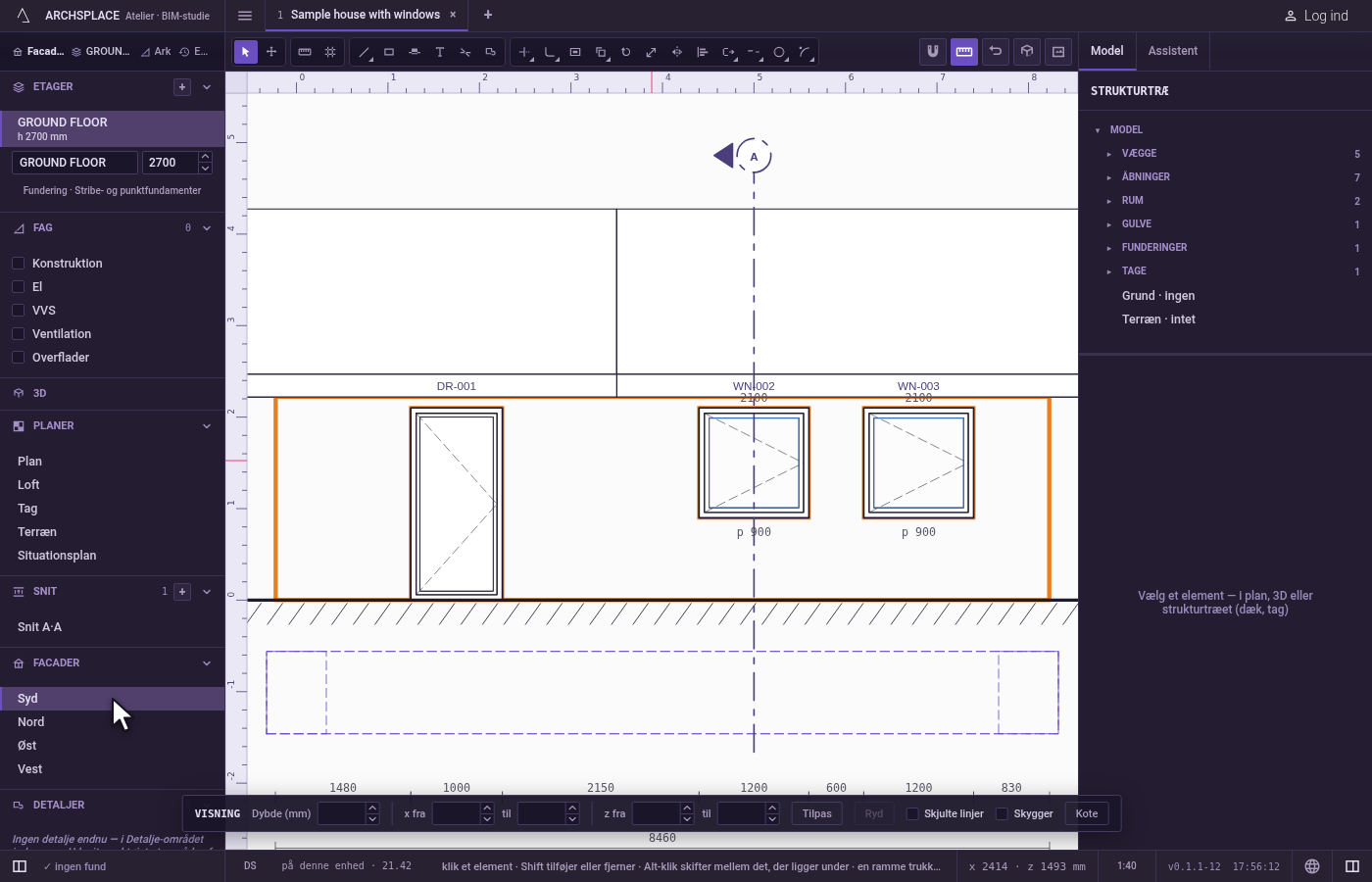

Åbn en facade. I sidepanelet, under Facader, klikker du på Syd. Bygningen tegnes, som den ses fra syd, med det samme bånd nederst, beskåret og vist på sin egen måde: hver facade og hvert snit beholder sin egen beskæring.

Hvad det afviser

At tegne på de udledte linjer. Væggene, dækkene og tagene i et snit er modellens. Det, du tilføjer der, er påskrifter: mål, modullinjer og detaljer. Vil du ændre en væg, ændrer du modellen.
Et interval med enderne i forkert rækkefølge. I beskæringen tages et fra, der ikke er mindre end sit til, ikke. Tømmes den ene ende af et interval, droppes hele intervallet.
Alt, der ikke er et tal. Et beskæringsfelt beholder sin værdi, når det, du skriver, ikke er et tal. En tom Dybde betyder ingen grænse.
En beskæring, der ikke giver mening. En beskæring, der intet sammenhængende efterlader, rettes ikke stille til: modellen melder den som en bemærkning.
Et snit parallelt med dette. Kun de snit, der krydser visningen, tegnes på den; et parallelt snit tegner intet der.
Værktøjer uden et åbent projekt. Uden et åbent projekt beder statuslinjen dig åbne eller oprette et, og værktøjerne gør ingenting.

Hvad det skriver i kontrakten

Selve tegningen skrives aldrig: den udledes af modellen, hver gang den vises. Det, kontrakten gemmer, er, hvor hvert snit står, og hvordan hver visning er beskåret.

Værktøjet Snit tilføjer én post til kontraktens liste stations: dens akse, hvor den står i meter, dens bogstav og hvilken vej den ser.

Beskæringen og visningens valg skrives på samme post: depth, span (to værdier langs snitlinjen), heights (to absolutte højder), hidden: true, shadows: true og spots, hver et punkt [u, z] langs snitlinjen og op. En facade gemmer de samme nøgler under elevations, efter sin side: { "elevations": { "S": { "depth": 6, "hidden": true } } }. En facade uden noget eget skrives slet ikke, og Ryd fjerner depth, span og heights.
