Rotér

Rotér drejer de linjer og hjørner, du holder i skitseeditoren, om et centrum, med vinklen mellem en referenceretning og en anden retning, du peger på, eller med de grader, du skriver. Uden noget i hånden drejer det hele tegningen, og Ctrl ved det sidste klik beholder originalen.

Hvad det er

Rotér drejer det, du holder i skitseeditoren, om et centrumpunkt. Vinklen er den mellem to retninger fra det centrum: en reference, du klikker først, og derefter den retning, du peger på. Du kan i stedet skrive vinklen i grader. Kurver beholder deres bue gennem drejningen. Uden noget i hånden drejer hele tegningen.

Holder du Ctrl (⌘ på en Mac) nede ved det sidste klik, bliver originalen på sin plads, og den drejede kopi tilføjes.

Hvornår du bruger det

Når en figur skal rettes ind efter en kant, der ikke er vinkelret på visningen, ved at du klikker den kant som målretning.
Når et helt omrids skal drejes med en kendt vinkel.
Når et andet, drejet omrids skal laves ud fra det første, med Ctrl holdt nede.

Trinnene

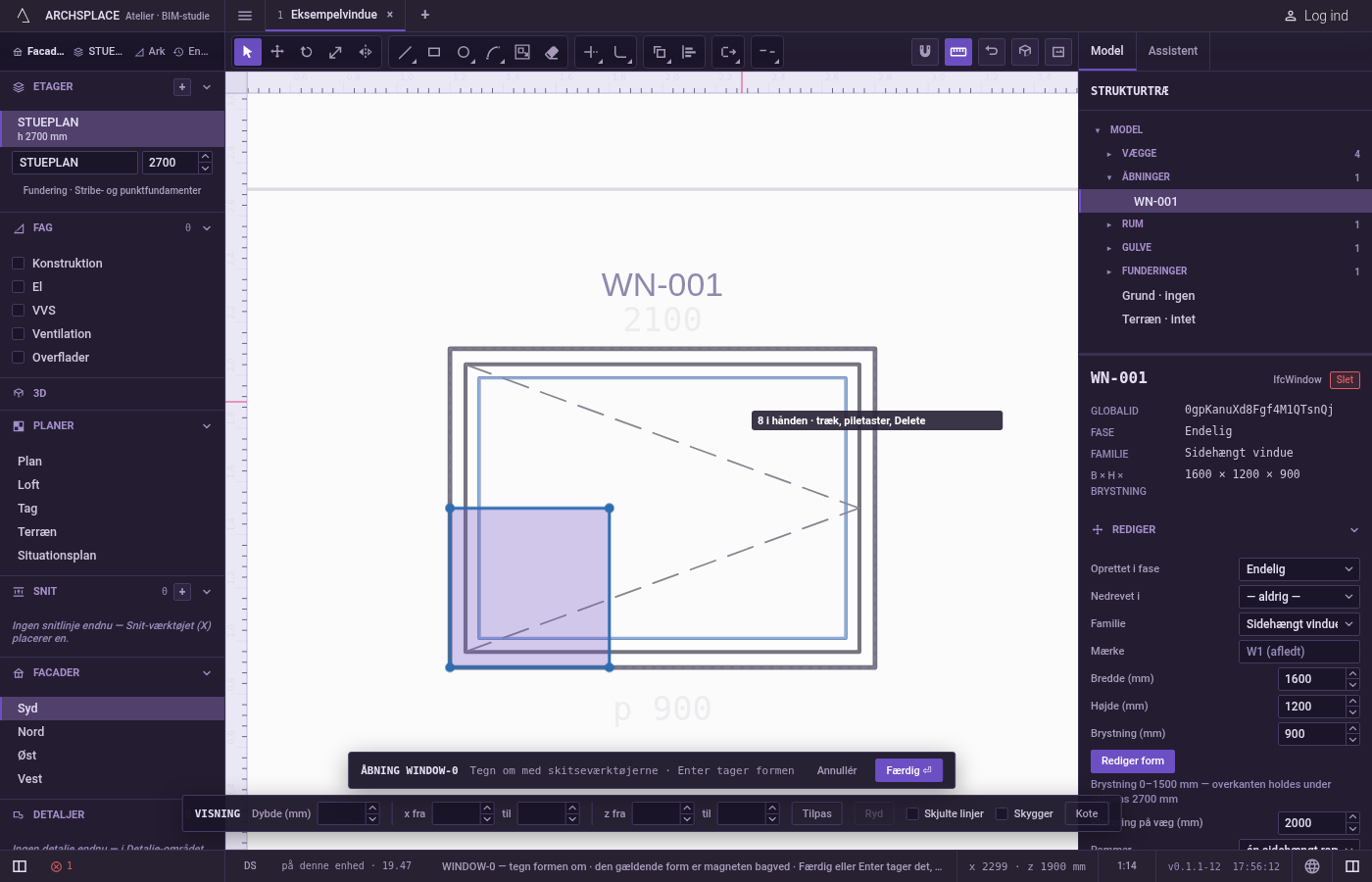

Vælg, hvad der skal drejes. I skitseeditoren (se Vælg for vejene ind) tager du de linjer og hjørner, du vil have, med Vælg, eller tager intet for at dreje hele tegningen.

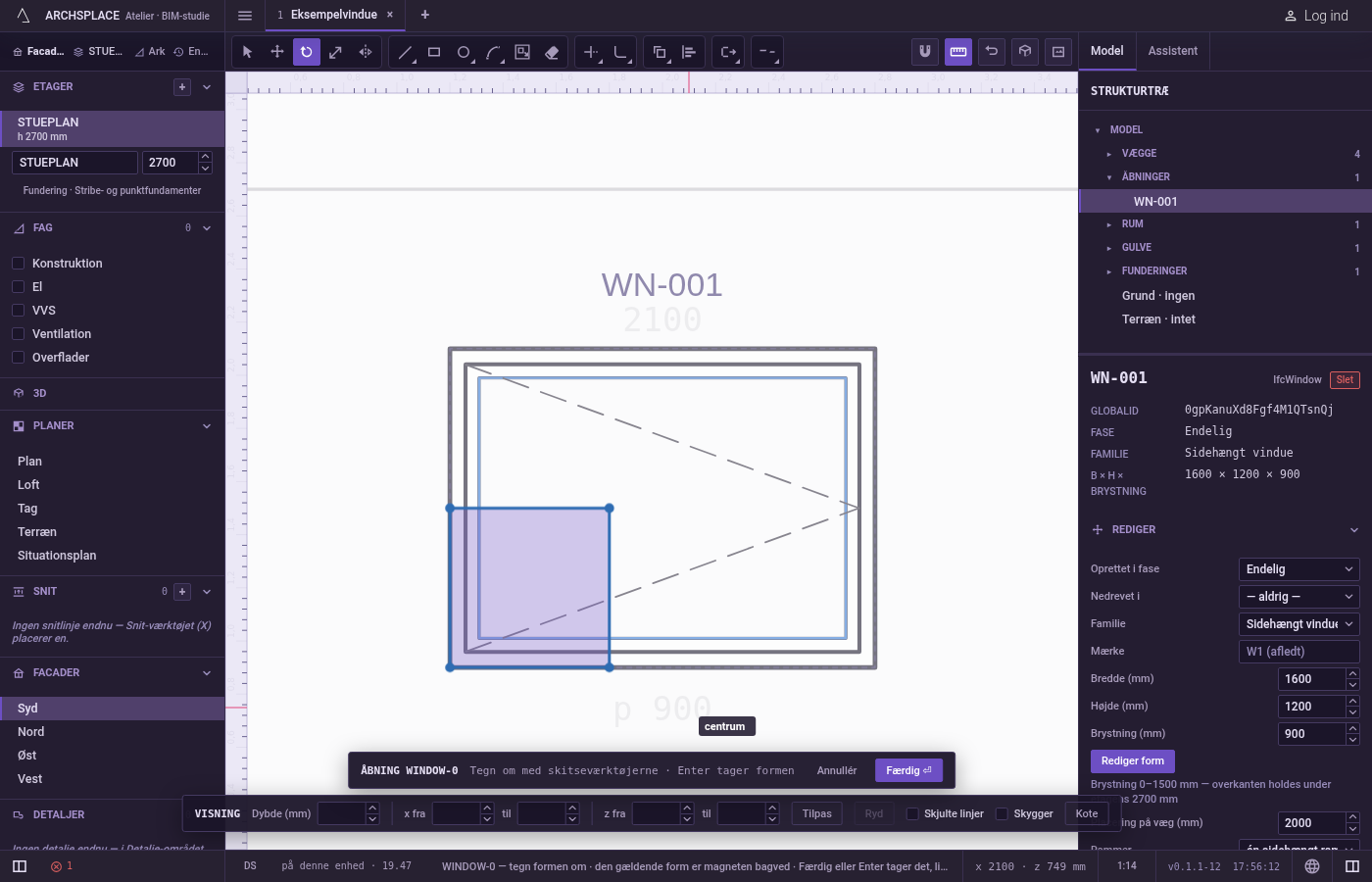

Tag Rotér. Tryk på Q, eller skriv R og derefter O hurtigt efter hinanden, eller klik på Rotér i editorens værktøjslinje. Teksten ved markøren beder dig klikke centrum, en reference og derefter vinklen, eller skrive grader.

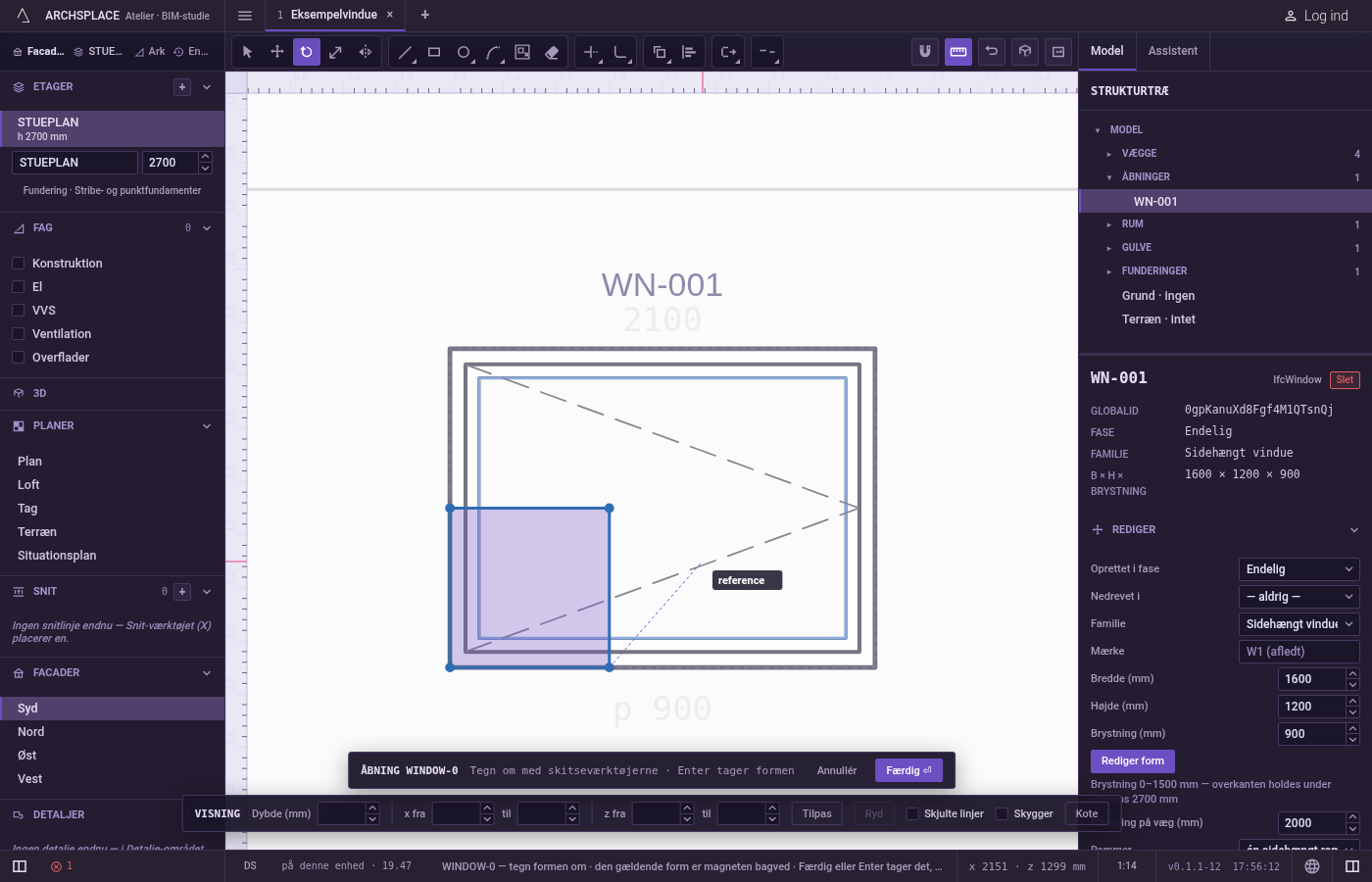

Klik centrum. Det fanger som alle editorens punkter: hjørner, midtpunkter, skæringer, den nedtonede gældende form og visningens linjer. Teksten ved markøren siger centrum og derefter reference.

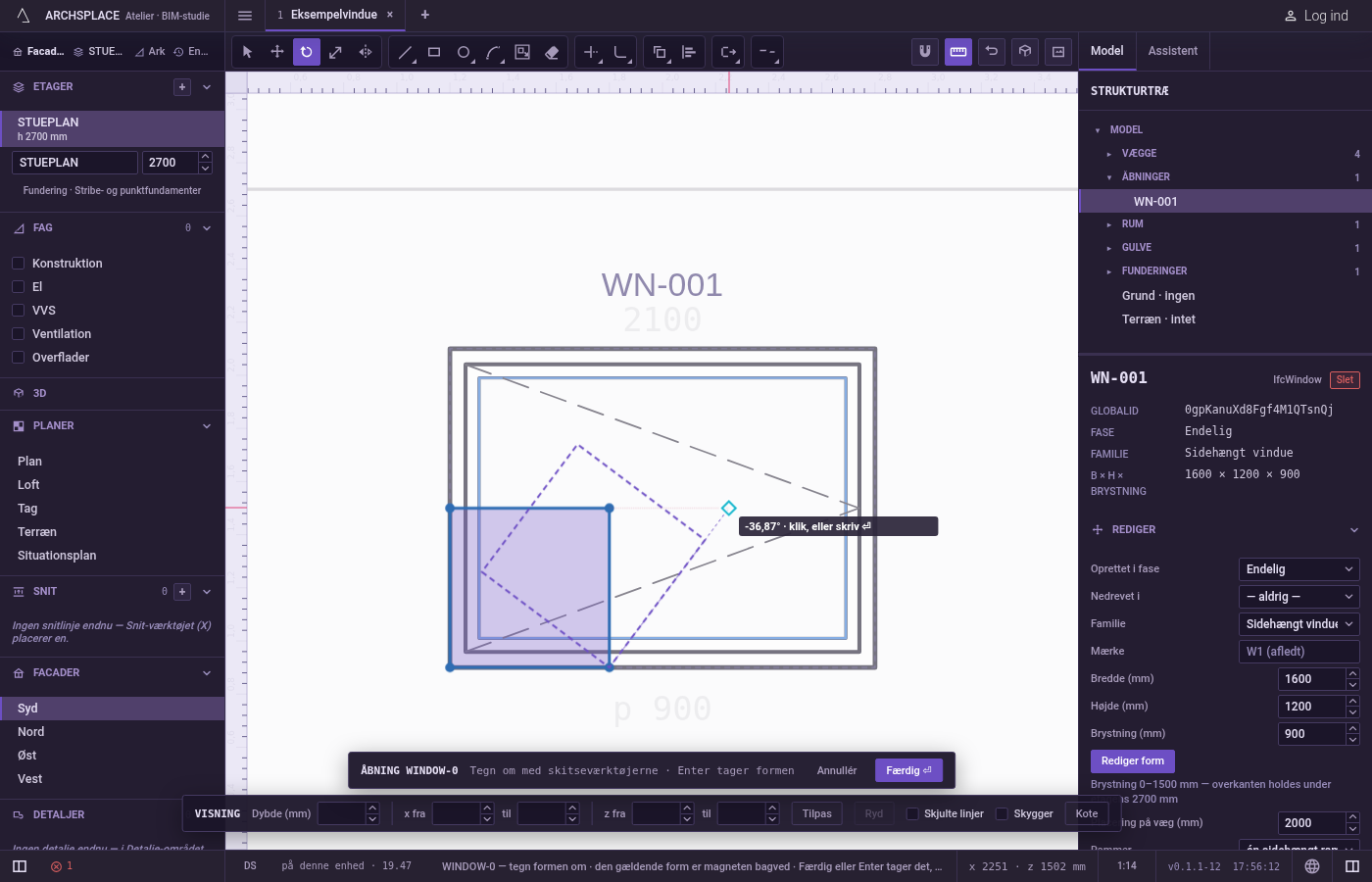

Klik referencen. Dette punkt angiver den retning, vinklen starter fra. Et hjørne på det, du drejer, er det sædvanlige valg.

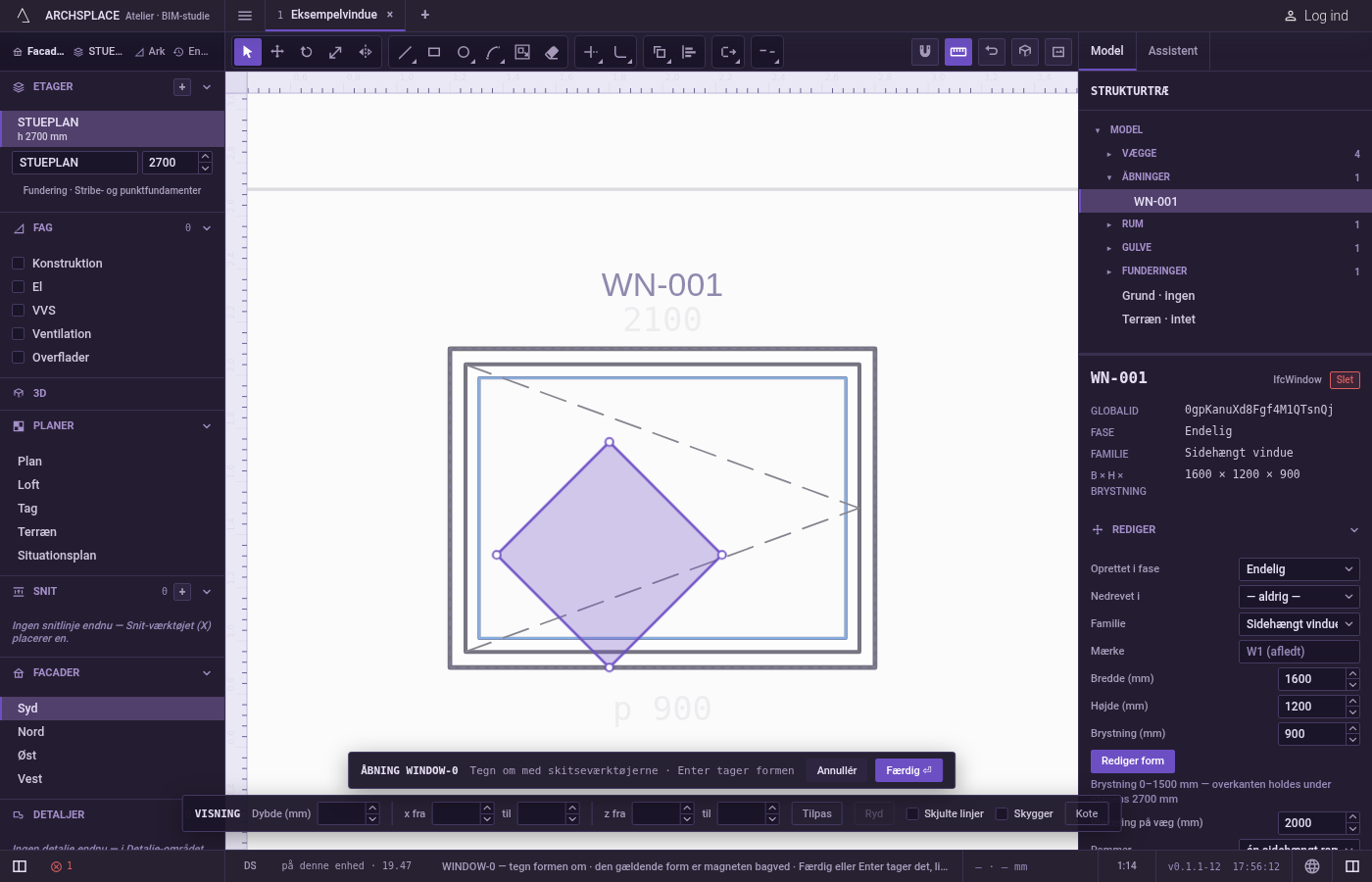

Klik den nye retning, eller skriv grader. En forhåndsvisning af den drejede tegning følger markøren, og teksten viser vinklen. Klik for at dreje den, med Ctrl holdt nede for at beholde originalen. Eller skriv vinklen i grader og tryk på Enter: tegningen drejes præcis så meget fra der, hvor den står, mod uret ved et positivt tal på en plan.
Fortsæt. Når den er drejet, går editoren tilbage til Vælg og slipper det, der blev holdt.

Hvad det afviser

En reference oven på centrum. Et andet klik på selve centrum gør ingenting; værktøjet venter på referencen.
Grader skrevet før referencen. Tal tæller, når centrum er sat, men vinklen tages først efter referencen. Skrevet efter centrum alene dropper Enter dem, og værktøjet venter på referencen.
En kopi med en skrevet vinkel. En skrevet vinkel drejer altid originalen.
Den gældende form. Den nedtonede form bag din tegning drejer aldrig.
En ren kopi af en del af et omrids. En kopi tager hele det omrids med, der rummer det, du valgte, med kun de valgte hjørner drejet. Vælg alle figurens linjer, før du kopierer den.
En bue på en kurve, hvor kun den ene ende er drejet. En kurve beholder kun sin bue, når begge dens ender flytter sig. Er kun den ene ende i hånden, bliver den side lige.

På en facade afhænger den retning, en positiv vinkel drejer på skærmen, af, hvilken vej væggen løber. Drej med markøren, når retningen betyder noget. Esc dropper de angivne punkter og slipper derefter det, der holdes; når intet er tilbage, lukker det editoren og dropper tegningen.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Drejningen ændrer kun tegningen inde i editoren, hvor Ctrl+Z går tilbage gennem den. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Hvert punkt, der tages, drejes og afrundes til millimeteren. En kurve beholder sin bue, det tredje tal på dens startpunkt, så en bue forbliver den samme bue efter drejningen.

Se også

Ofte stillede spørgsmål

Hvordan drejer jeg min skitse præcis 45 grader?

Tryk på Q, klik centrum, klik et referencepunkt for at angive startretningen, skriv så 45 og tryk på Enter. Grader kan først skrives, når referencen er sat.

Hvordan beholder jeg originalen og drejer en kopi?

Hold Ctrl (Command på en Mac) nede, når du laver det sidste klik. En skrevet vinkel drejer altid originalen og kopierer aldrig.

Hvilken vej drejer en positiv vinkel?

Mod uret, som figurens eget koordinatsystem læser det. På en plan er det mod uret på skærmen. På en facade afhænger det af, hvilken vej væggen løber, så angiv vinklen med markøren, når retningen betyder noget: forhåndsvisningen viser drejningen, før du klikker.
