Stræk

Stræk flytter kun de hjørner, der ligger inden for et vindue, du trækker i skitseeditoren, og de linjer, der går ud fra de hjørner, følger med, så en figur vokser eller skrumper på én side. Flytningen angives med et basispunkt og et mål, eller med en skrevet afstand.

Hvad det er

Stræk flytter nogle hjørner i din tegning og lader de andre blive, hvor de er. Du vælger hjørnerne ved at trække et vindue hen over dem; hvert hjørne inden for vinduet flytter sig, og hver linje, der går ud fra et sådant hjørne, følger med, så figuren vokser eller skrumper på den side. En linje med begge ender indenfor flytter sig hel. En bue beholder sin bue-værdi, så dens kurve ændres med de ender, der flytter sig.

Stræk bruger ikke markeringen. Det vindue, du trækker, afgør, hvad der flytter sig.

Hvornår du bruger det

Når et vindue eller en dør skal gøres højere, bredere eller smallere på kun én side.
Når én side af et mønsterfelt skal skubbes ud til en ny linje.

Trinnene

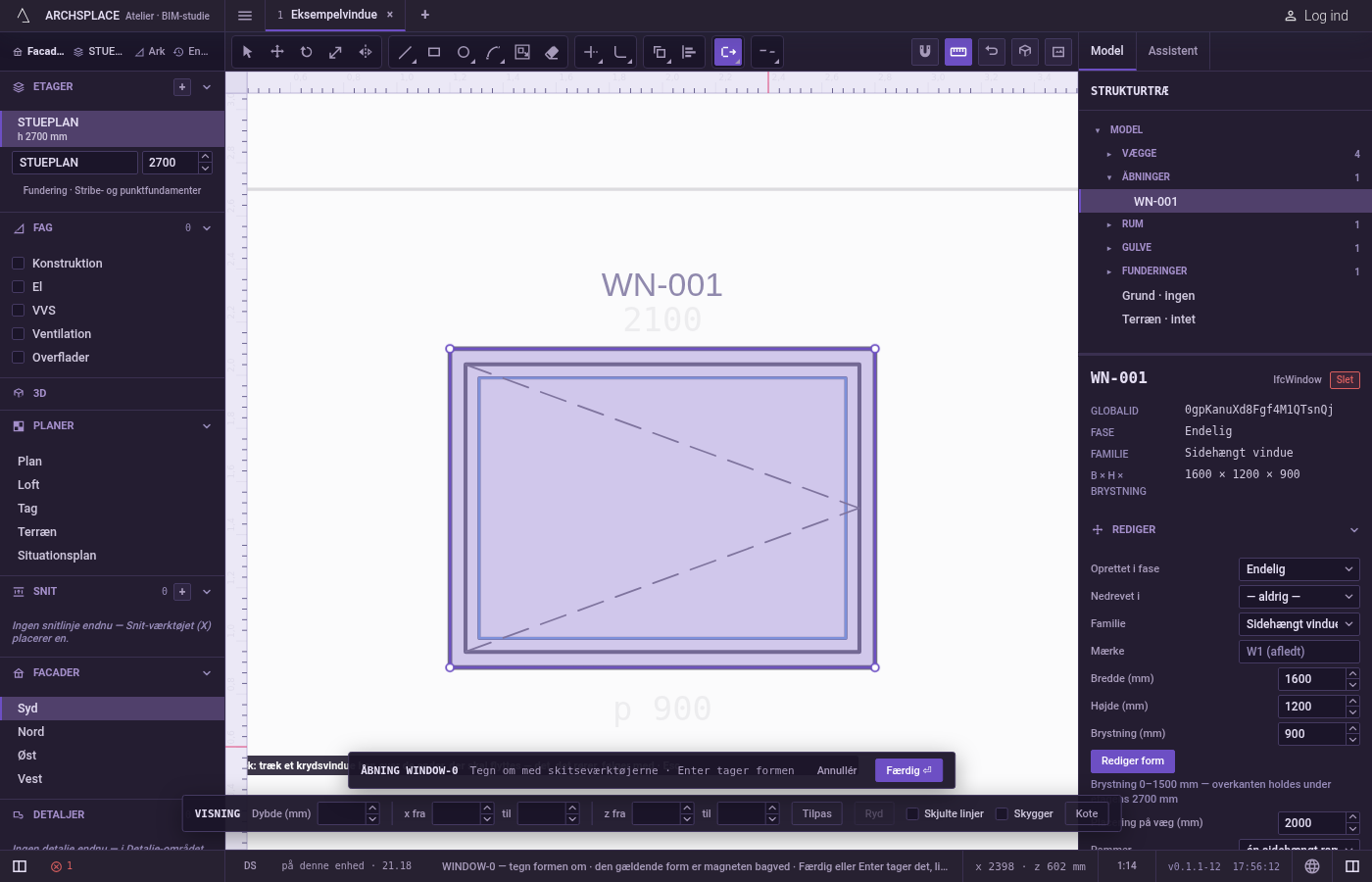

Tag Stræk. I skitseeditoren (se Vælg for vejene ind) trykker du på S eller klikker på Stræk i editorens værktøjslinje. Teksten ved markøren beder dig trække et krydsvindue hen over de ender, der skal flyttes, og siger, at resten følger med.

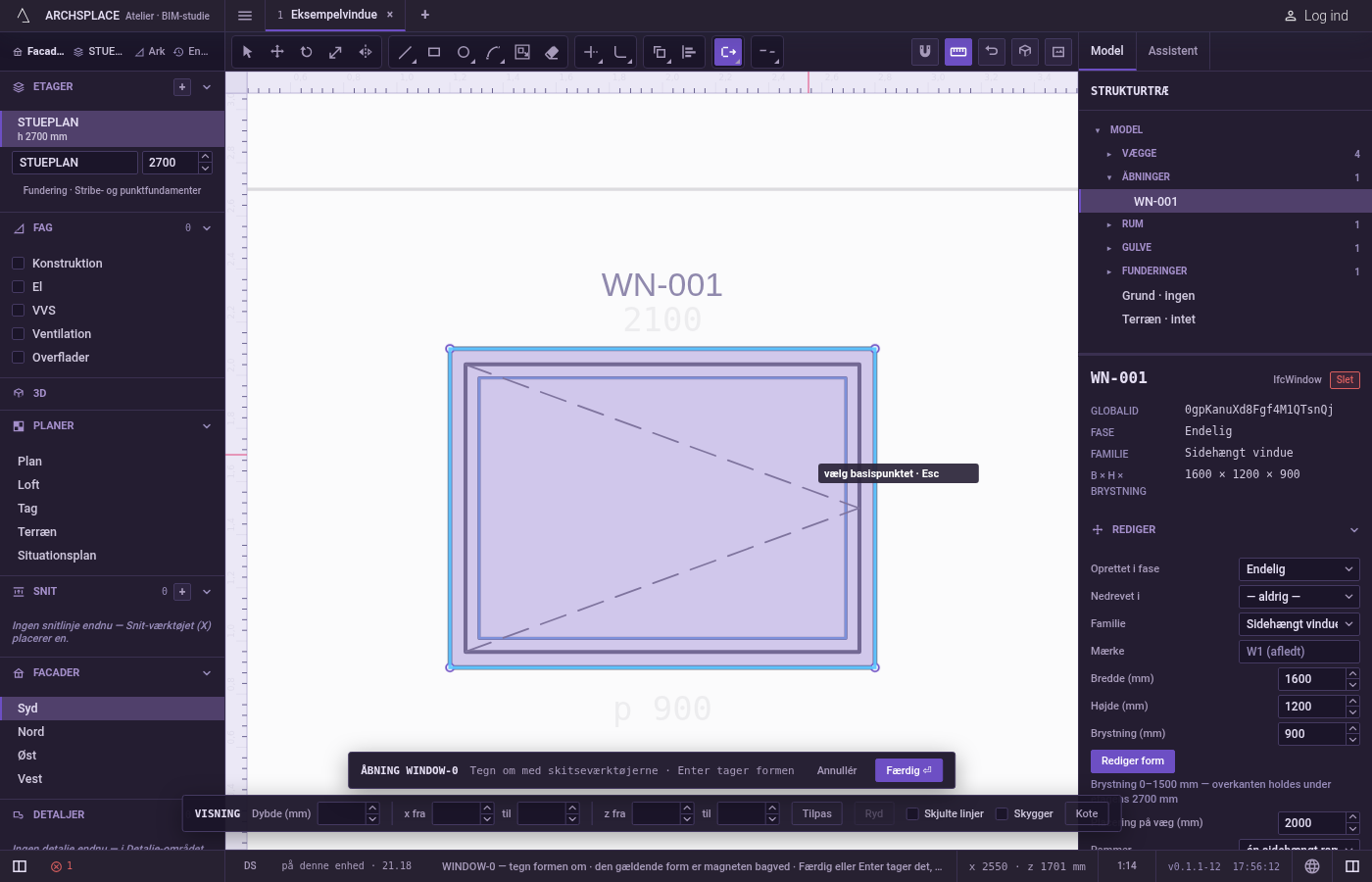

Træk et vindue hen over de hjørner, der skal flyttes. Tryk ved siden af dem, træk en boks rundt om dem i en hvilken som helst retning, og slip. De linjer, der har et hjørne indenfor, lyser op. Et enkelt klik gentager instruktionen.

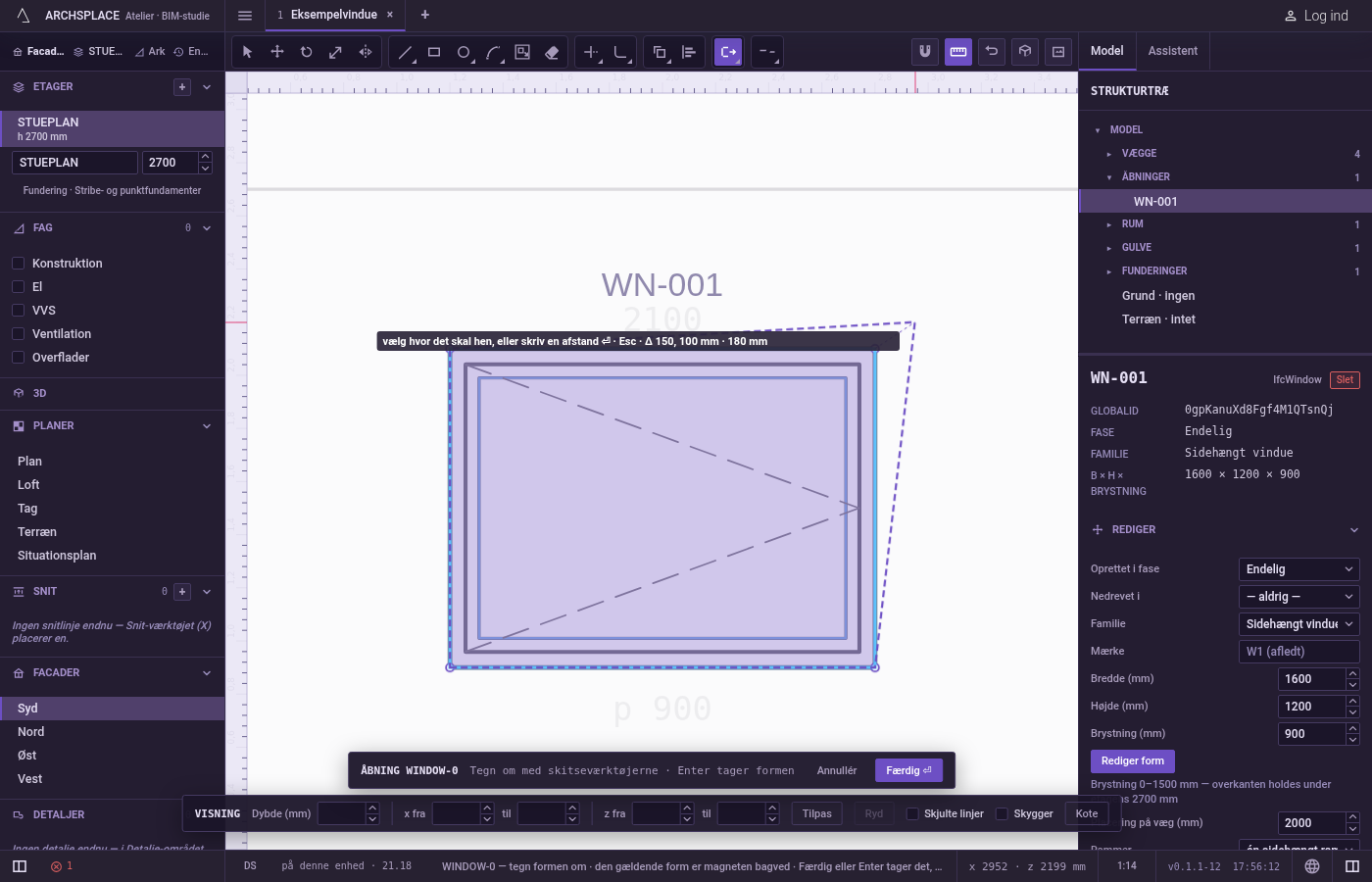

Klik basispunktet. Det fanger hjørner, midtpunkter, skæringer, den nedtonede gældende form og visningens linjer, og du kan skrive det som x;y.

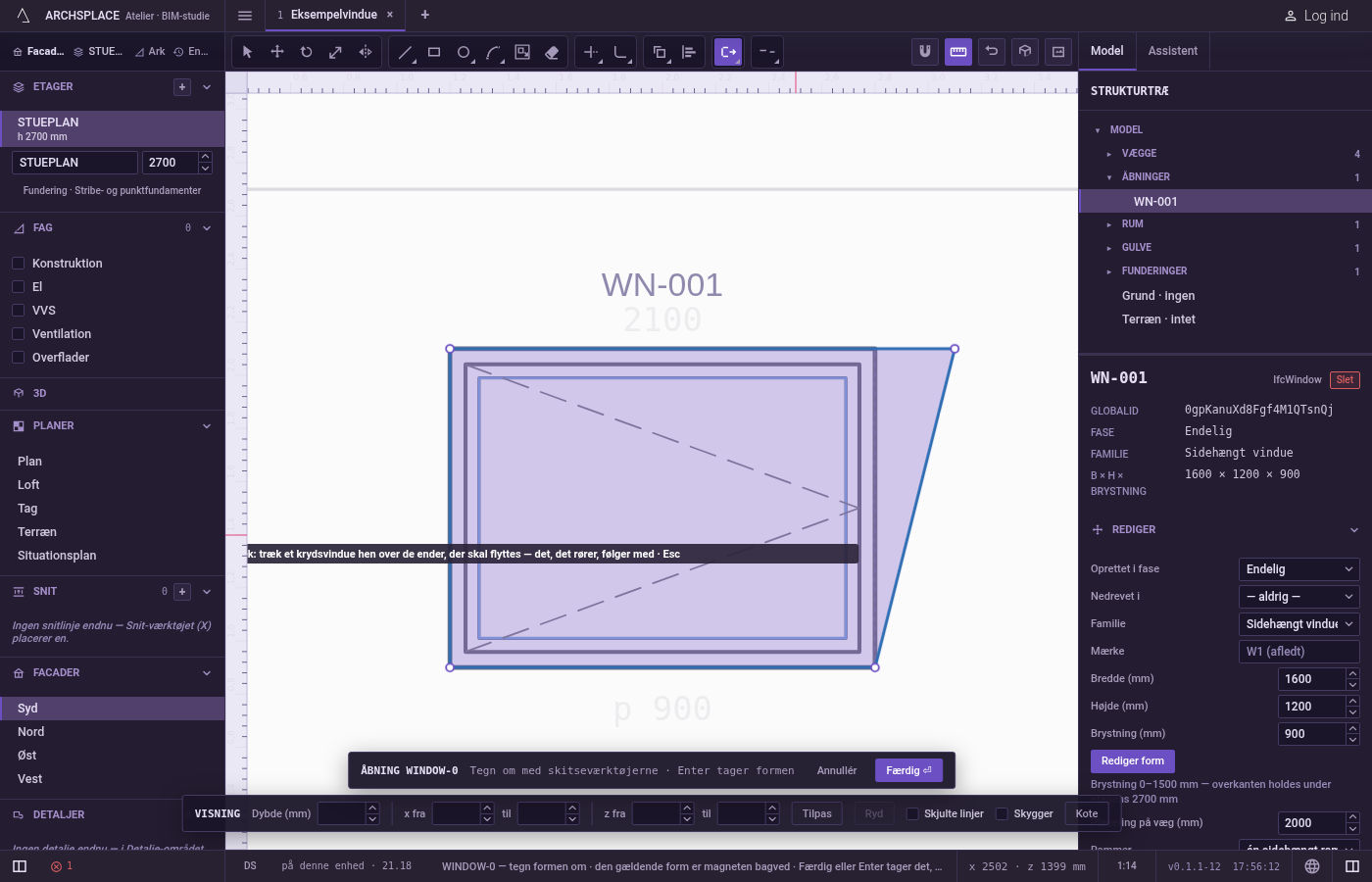

Klik målet, eller skriv afstanden. En forhåndsvisning af de strakte linjer følger markøren, og teksten viser skridtet på tværs, skridtet op og afstanden. Klik for at strække. For en præcis flytning peger du i den retning, du vil, skriver afstanden i projektets enheder og trykker på Enter.

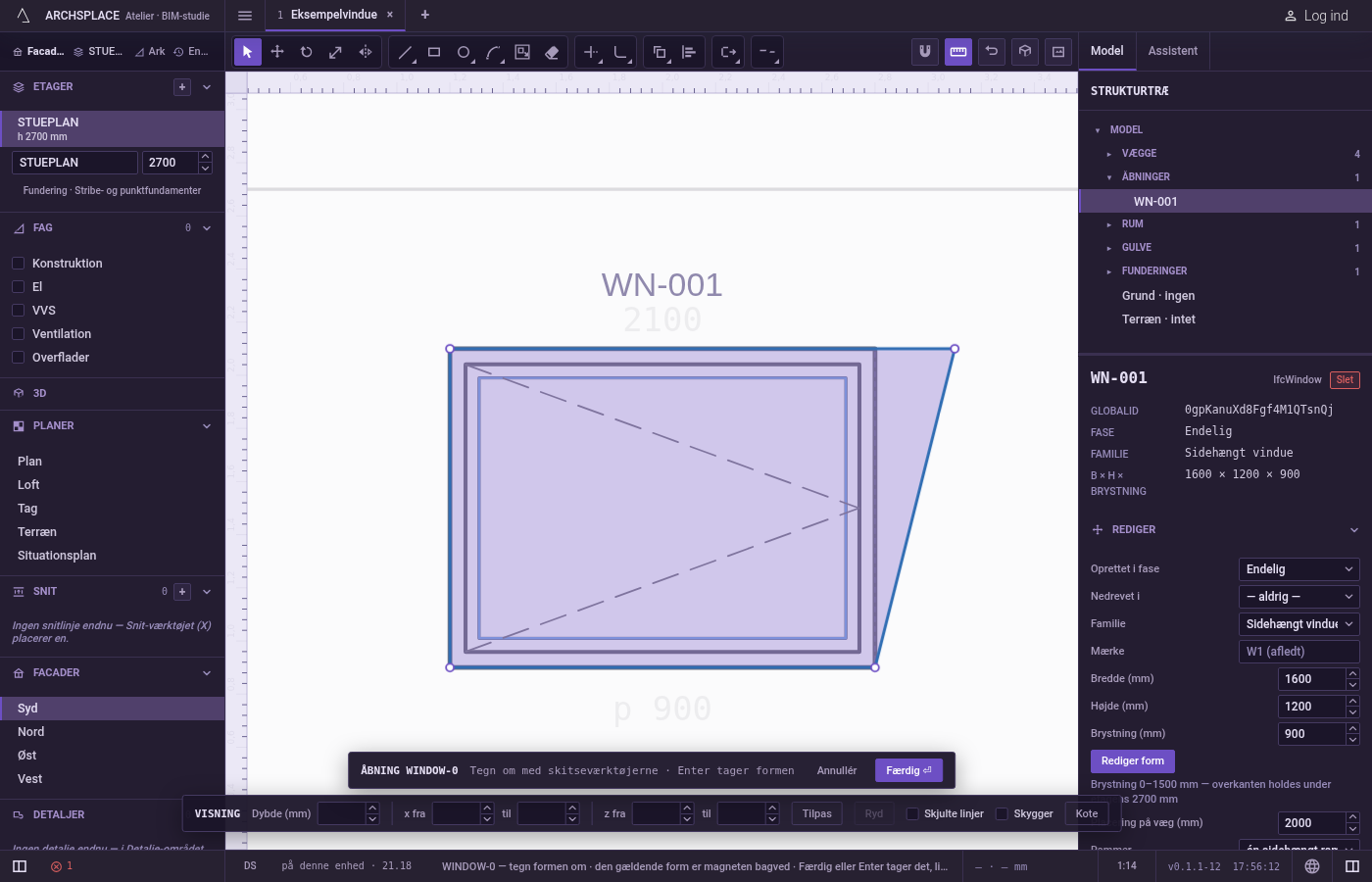

Fortsæt. Hjørnerne lander, de strakte linjer forbliver valgt, og Stræk venter på et nyt vindue. Esc går tilbage: basispunktet, så vinduet, så tilbage til Vælg.

Hvad det afviser

Et vindue uden hjørne indenfor. Teksten siger vinduet omfatter ingen ende at strække, og værktøjet venter på et nyt vindue. Et vindue, der krydser midten af en linje uden at omfatte et af dens hjørner, flytter intet.
En flytning på ingenting. Et mål oven på basispunktet, eller et skrevet 0, ændrer intet, og teksten siger det samme.
En afstand skrevet før basispunktet. Et tal alene skrevet der gør ingenting; kun et punkt skrevet som x;y sætter basispunktet.
Den gældende form. Den nedtonede form bag din tegning strækkes aldrig.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver strækning er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Et vindue på 1,2 meter i højden, strakt 20 centimeter opad med de øverste hjørner inden for vinduet:

Se også

Ofte stillede spørgsmål

Hvordan gør jeg en vinduesform 20 centimeter højere uden at ændre dens bredde?

Tryk på S, træk et vindue rundt om kun de øverste hjørner, klik et basispunkt, peg lige op, skriv 0,2 og tryk på Enter. Toppen flytter op, og siderne bliver længere.

Hvad sker der med en bue, når jeg strækker den ene ende af den?

Den forbliver en bue med samme bue-værdi, så dens form ændres med den ende, der flyttede sig. Stræk begge ender for at flytte buen uændret.

Skal jeg vælge noget først?

Nej. Stræk ser bort fra markeringen: det vindue, du trækker, afgør, hvilke hjørner der flytter sig.
