Kegle
Værktøjet Kegle laver en massiv kegle i 3D-visningen ud fra tre input: grundfladens centrum, dens radius og derefter spidsens højde, hver klikket eller skrevet. Keglen placeres som en ny komponent med en plan grundflade og en glat side.
Hvad det er
Værktøjet Kegle laver en massiv, opretstående kegle. Dens grundflade er en vandret cirkel i det punkt, du klikker, og dens spids står på den lodrette gennem det punkt, over eller under. Siden er bygget af 32 trin hele vejen rundt og mærket som glat, så den læses som én rund overflade; grundfladen er en plan flade.
Keglen lander som en ny komponent med navnet Kegle og et nummer, der rummer det ene legeme. Et klik tager den hel; et dobbeltklik åbner den.
Hvornår du bruger det
- Når du vil modellere et spir, en tragt, en lampeskærm eller en spids tagknop.
- Når du vil lave et spidst skæreemne til Boolsk.
Trinnene

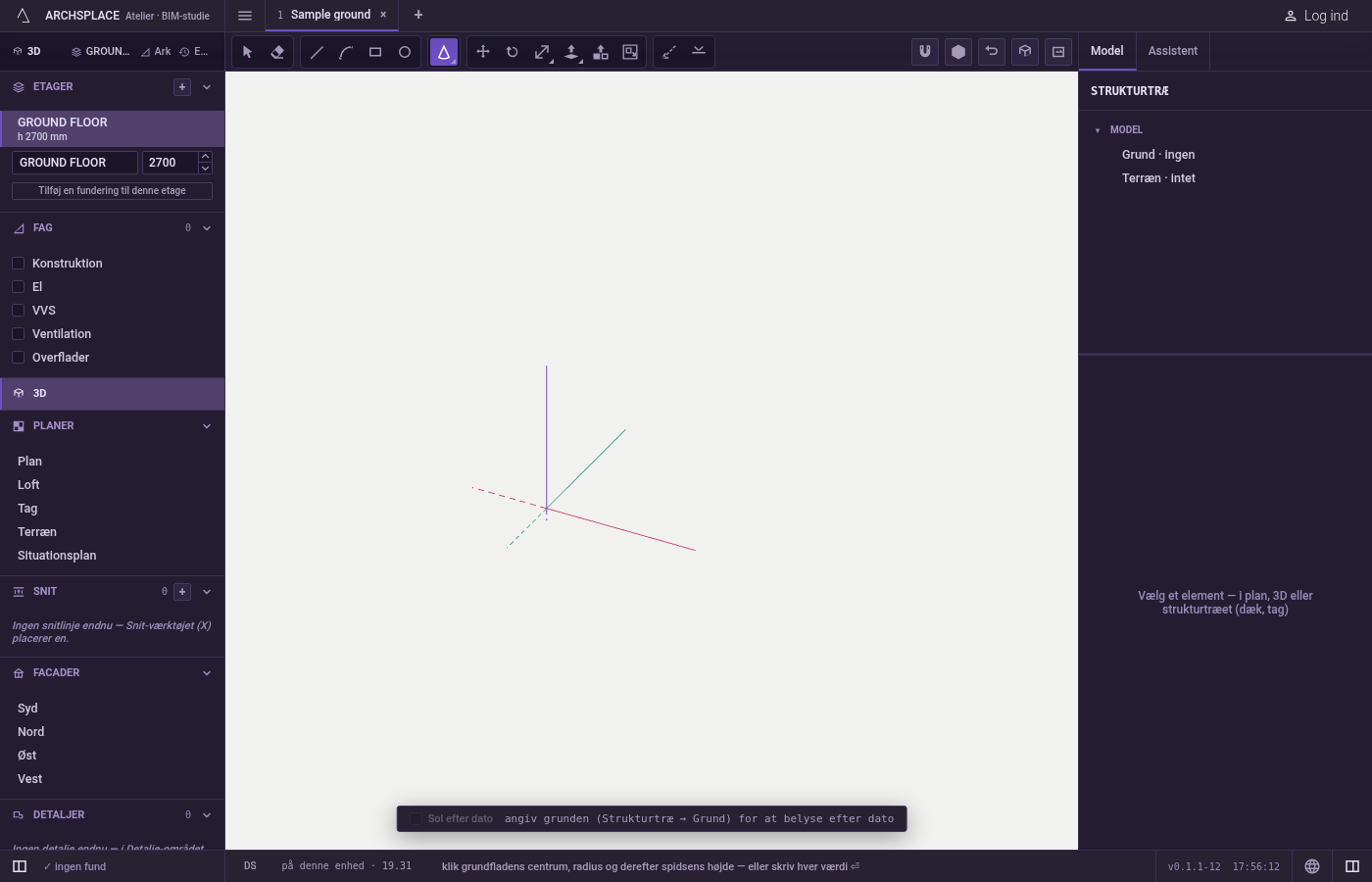

Tag værktøjet. Skriv
Cog derefterNkort efter hinanden, eller klik på Kegle blandt formerne.Calene åbner Cirkel;Nskifter til Kegle.

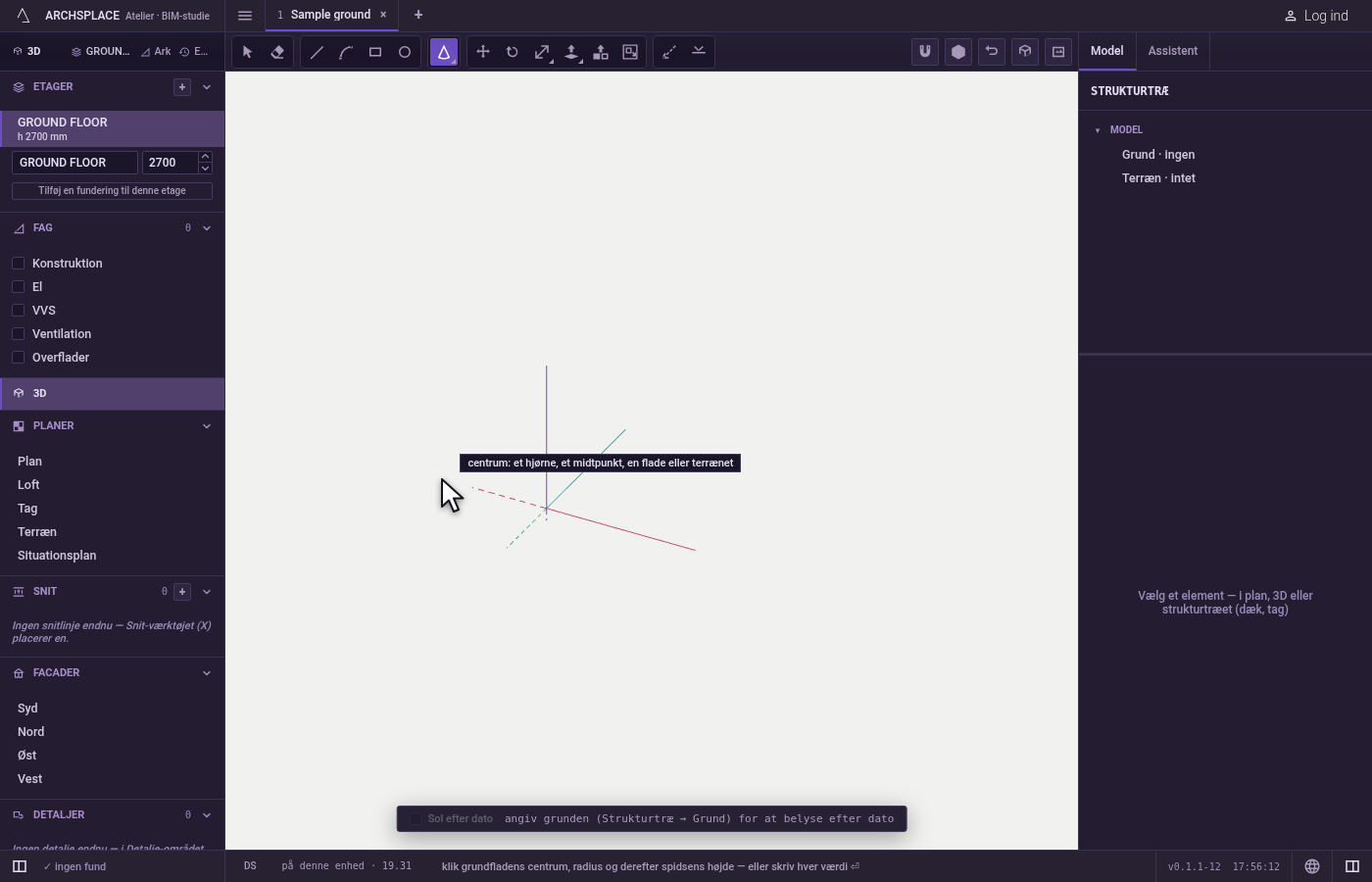

Klik grundfladens centrum. Markøren viser, hvad klikket tager: et hjørne, et midtpunkt, en flade eller terrænet.

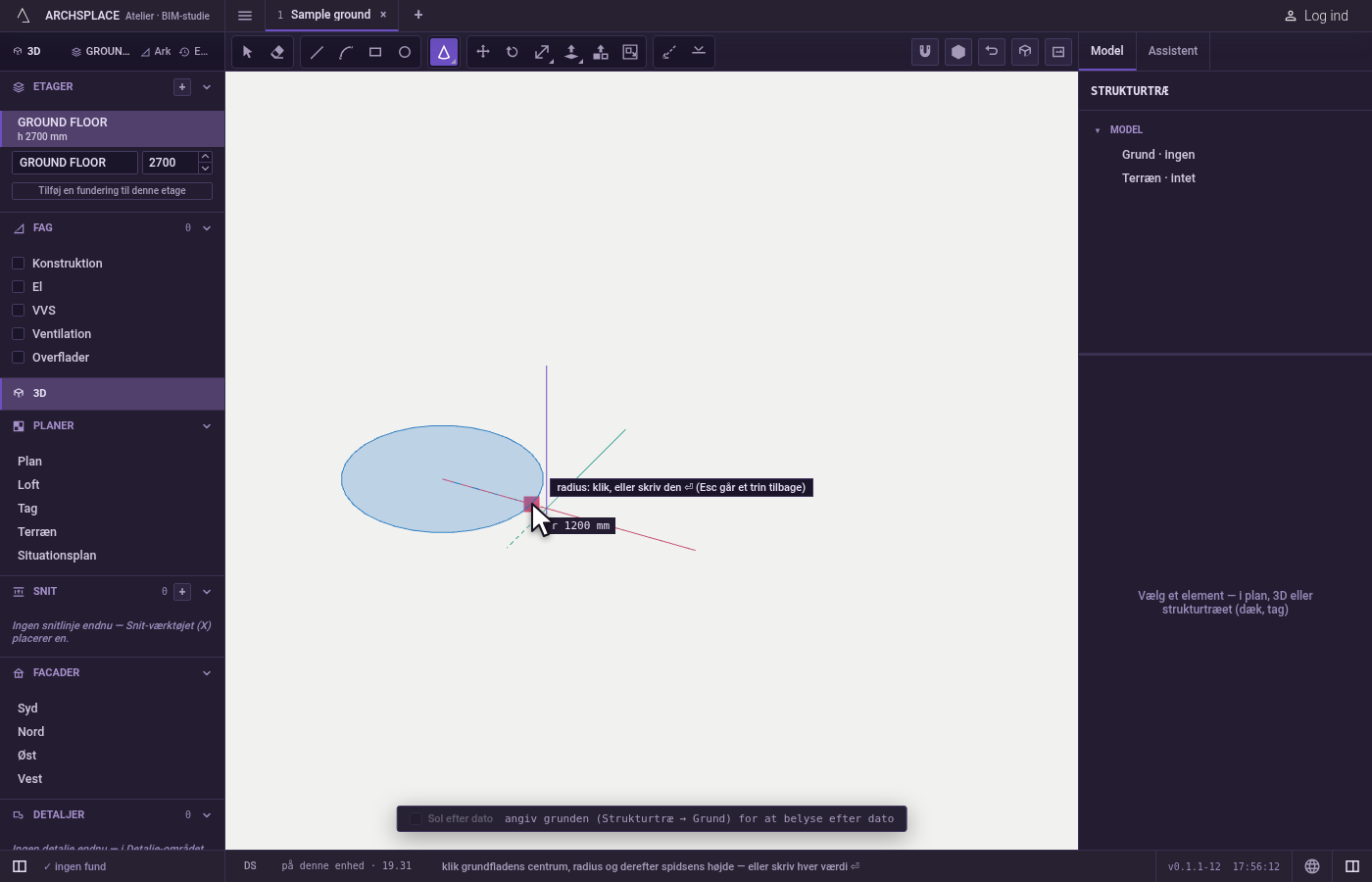

Angiv radius. Den læses i det vandrette plan gennem centrum; visningen giver den. Klik, eller skriv den og tryk på
Enter.

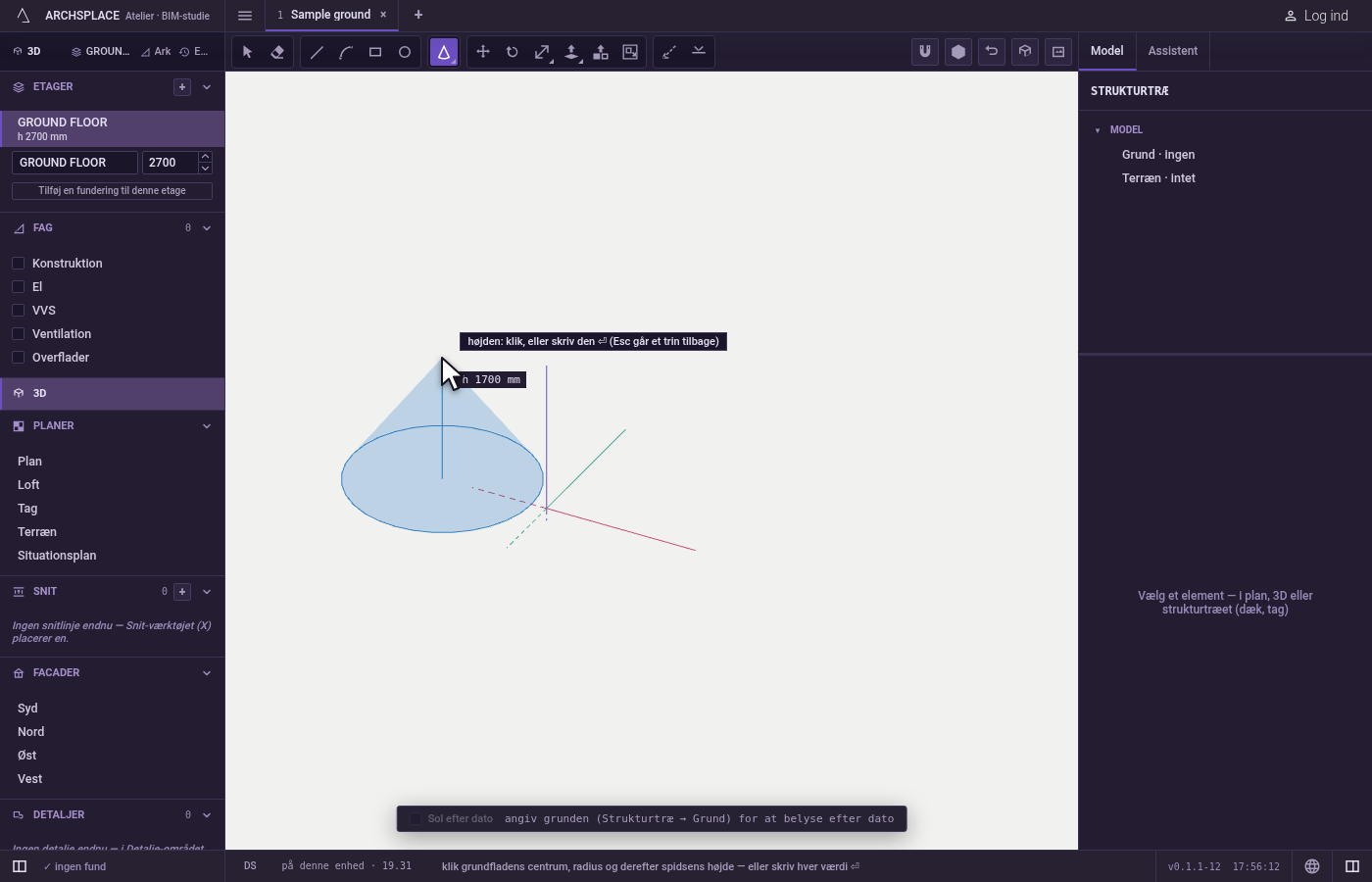

Angiv spidsens højde. Spidsen følger markøren op eller ned ad den lodrette gennem centrum. Klik, eller skriv højden og tryk på
Enter. Keglen står straks.

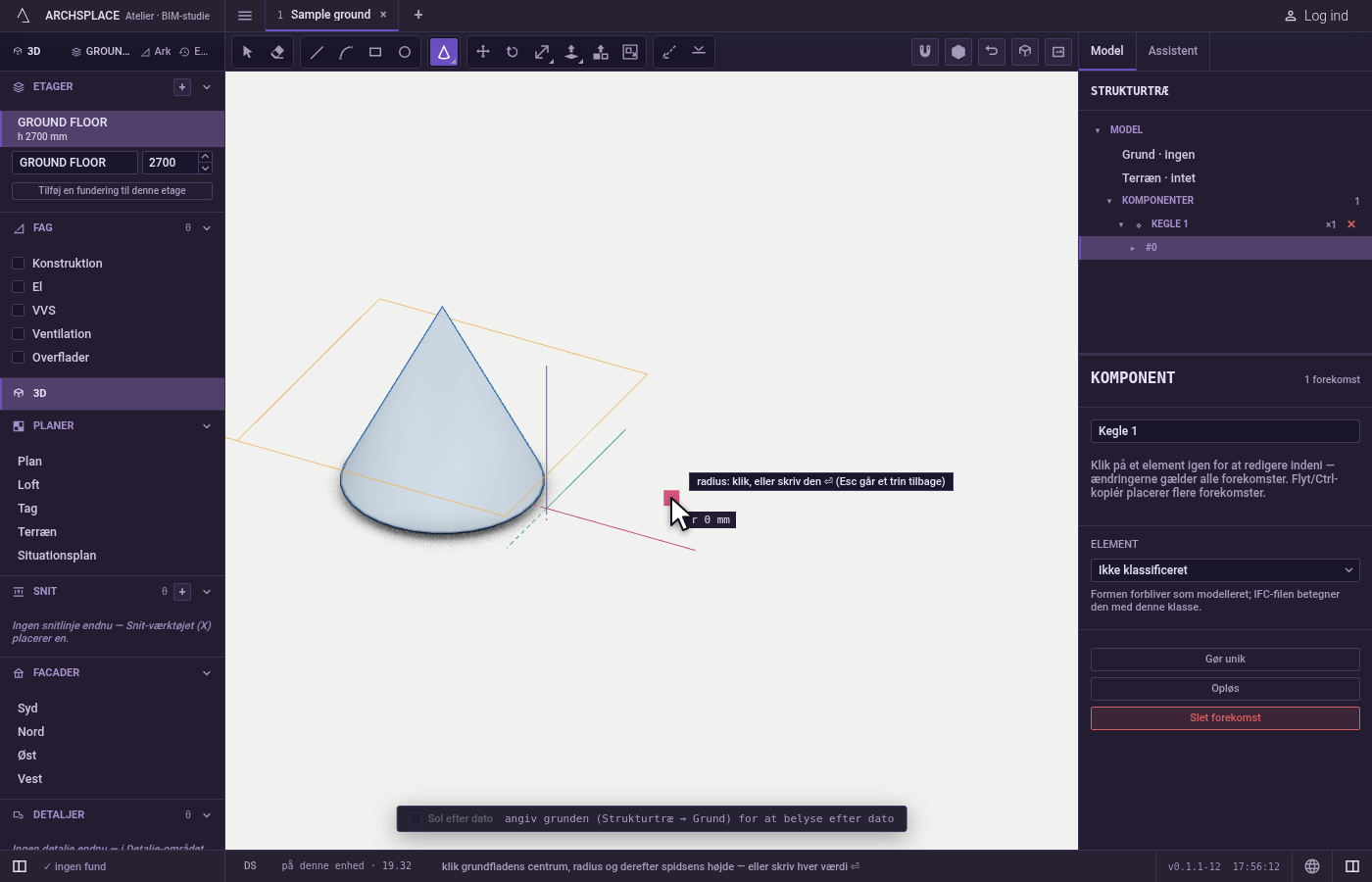

Gå tilbage, hvis det er nødvendigt.
Escgår ét trin tilbage: fra højden til radius, fra radius til centrum. Mellemrumstasten vender tilbage til Vælg.
Hvad det afviser
- En radius eller en højde på ingenting. Et nul ignoreres, og værktøjet venter på en reel værdi.
- Et centrum på ingenting. Et klik, der ikke finder noget punkt, siger, hvor centrum kan tages.
Hvad det skriver i kontrakten
Ét trin, der kan fortrydes, tilføjer en ny komponentdefinition, der rummer keglens legeme, og en placering af den i grundfladens centrum på den aktuelle etage. Inde i en åben komponent placeres den nye komponent inde i den. Den nye placering bliver valgt.
Ofte stillede spørgsmål
Hvad er genvejen til værktøjet Kegle?
Skriv C og derefter N kort efter hinanden. C alene åbner værktøjet Cirkel; det efterfølgende N skifter til Kegle.
Kan keglen pege nedad?
Ja. Sæt spidsens højde under grundfladen, så hænger keglen under den med spidsen nedad.
Kan jeg bruge en kegle til at skære et andet legeme?
Ja. Placér den, så den overlapper legemet, tag værktøjet Boolsk, og klik på keglen: den skærer det, den rører.
