Opbygning

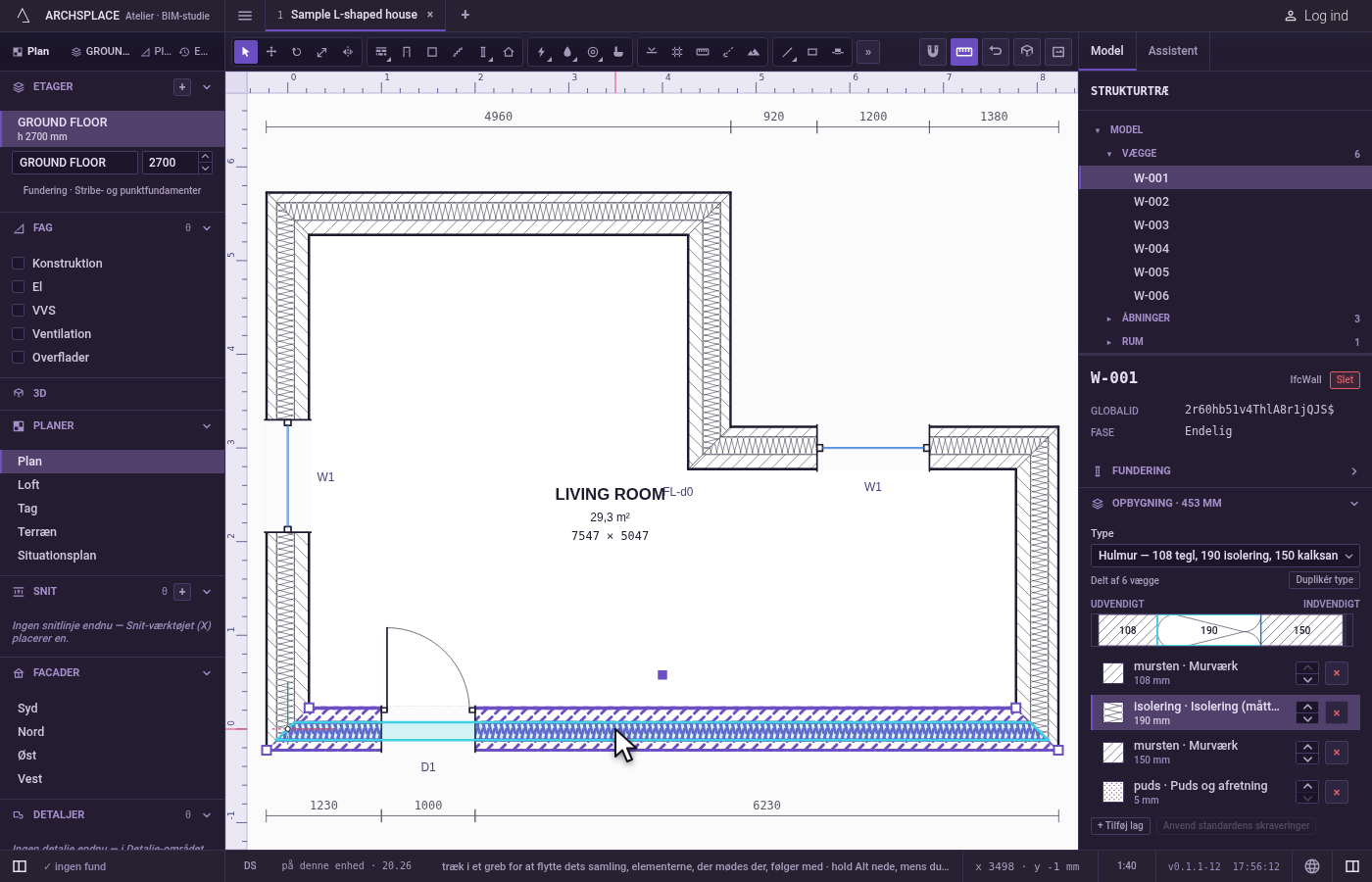

Opbygningen er det første afsnit i en vægs panel med titlen Opbygning og væggens samlede tykkelse, for eksempel Opbygning · 360 mm. Den samme editor står i et dæks panel for dets dæktype, fra Gangflade til Underside, og i funderingens panel for dens fundamenter.

Fra top til bund viser den:

• Type: den vægtype, væggen står på, valgt i en liste over projektets typer. Under den, hvor mange vægge der deler den, for eksempel Delt af 6 vægge, eller Kun denne væg, og, når den er delt, Duplikér type.
• Udvendigt og Indvendigt over et bånd, der tegner lagene side om side, hvert i sin skravering, som planen skærer det, med sin tykkelse, når der er plads. Et klik på et bånd lyser dets lag op.

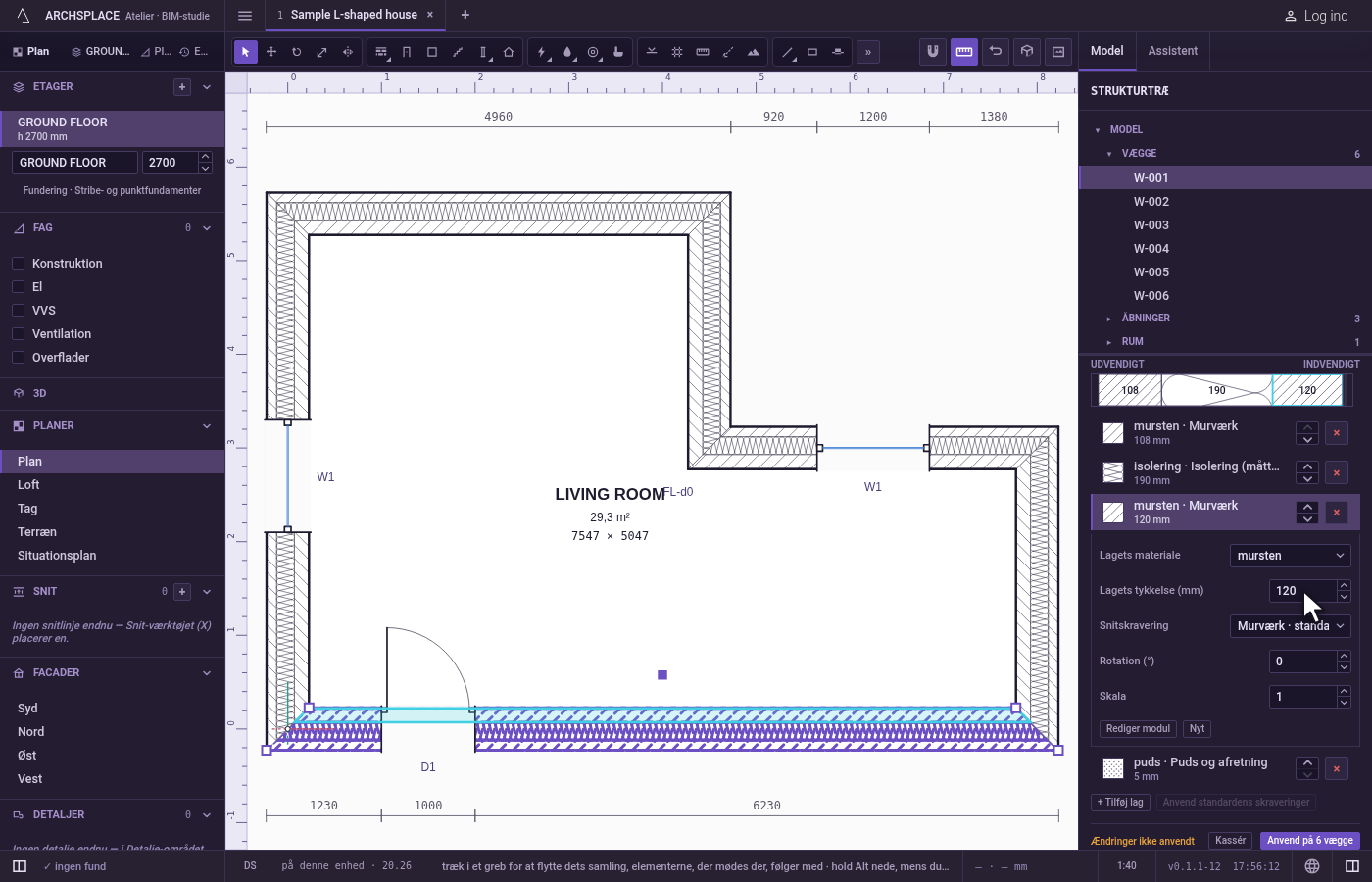

• Lagene, én række hver, fra ydersiden til indersiden: en prøve af dets skravering, dets materiale og dets skravering, dets tykkelse, to pile, der flytter det ud eller ind, og et ×, der fjerner det. Et klik på en række åbner dens felter: Lagets materiale, Lagets tykkelse i millimeter, Snitskravering og, afhængigt af snittet, Lagets farve for en ensfarve, Rotation (°) og Skala for et mønster lagt langs væggen, med Rediger modul og Nyt, som åbner moduleditoren på en ny tegneskravering.
• + Tilføj lag, som tilføjer et lag gips under det åbne, og Anvend standardens skraveringer, som giver hvert lag uden skravering, eller med en, standarden mangler, den skravering, standarden giver dets materiale.

Et valgt materiale får den skravering, standarden giver det. I Snitskravering er den skravering, standarden giver lagets materiale, markeret standard.

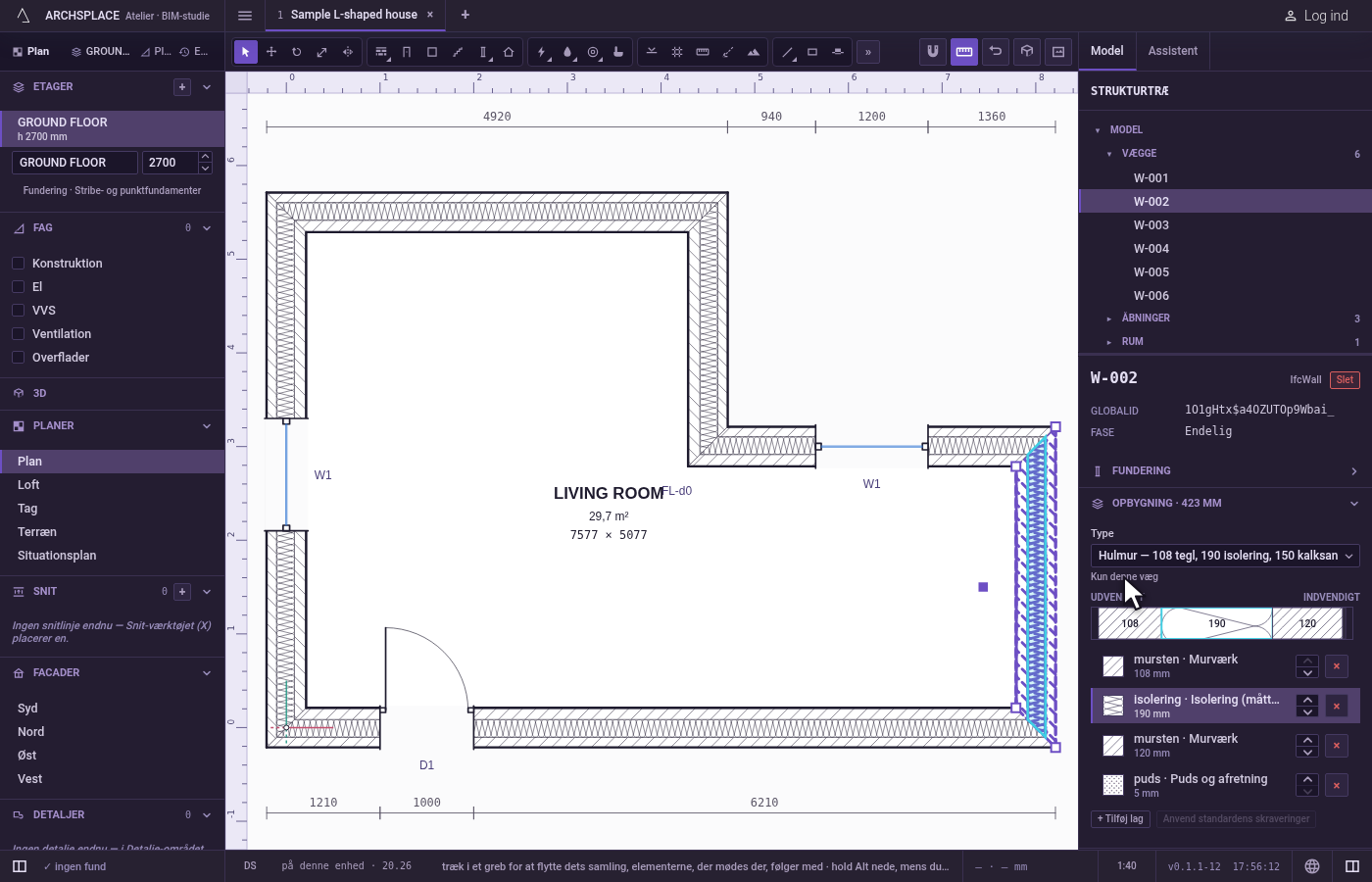

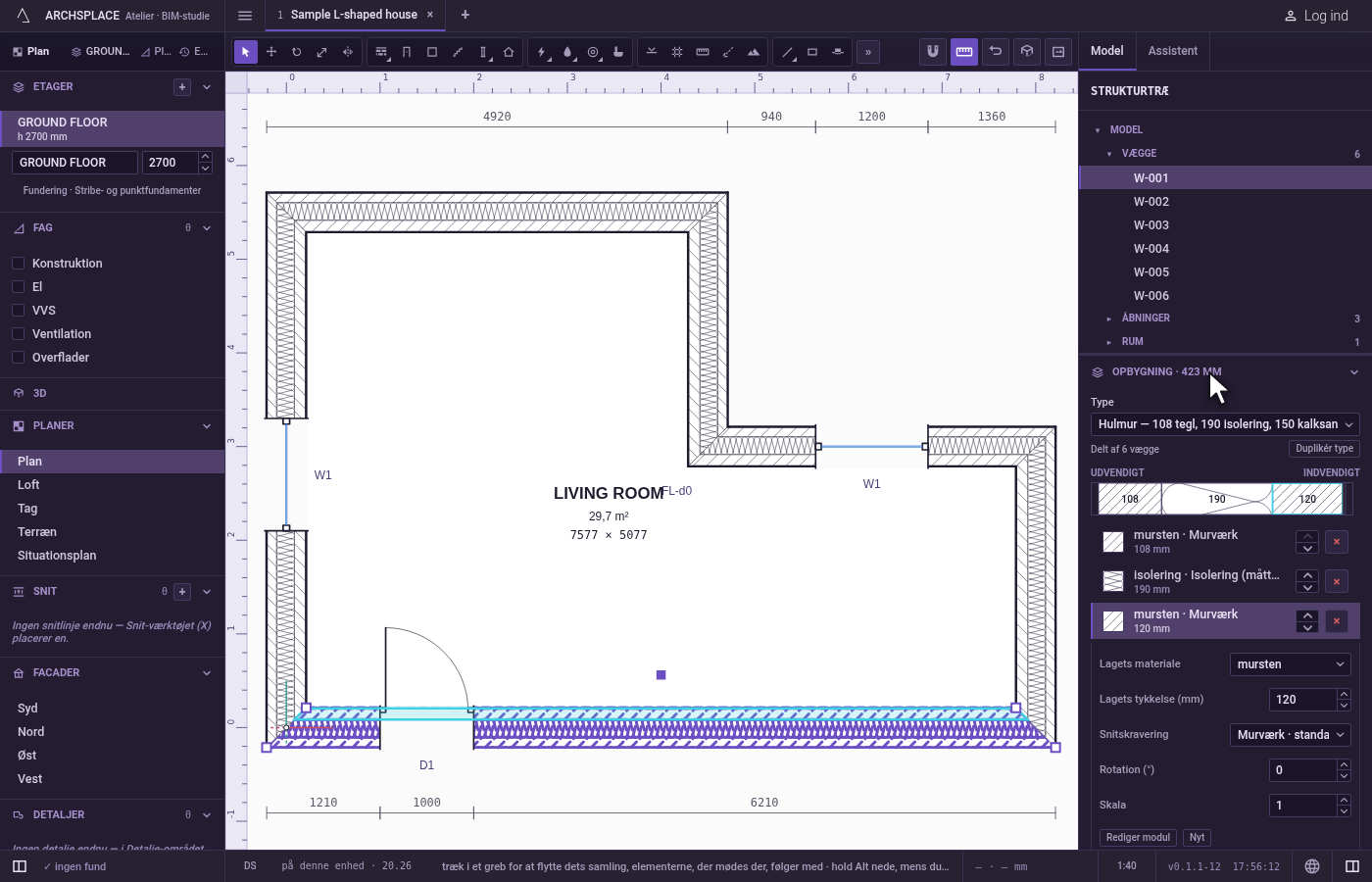

Hver redigering er først en kladde: en linje under lagene siger Ændringer ikke anvendt med Kassér og Anvend, eller Anvend på 6 vægge, når typen er delt. At anvende skriver den nye opbygning på typen, så hver væg af den ændres i ét trin. Duplikér type giver først denne væg sin egen kopi af typen, og dens tekst ved markøren siger, at de andre vægge beholder deres.

• Når tykkelsen af et lag skal ændres, for eksempel mere isolering i alle ydervægge.
• Når du vil tilføje et lag, for eksempel en forsatsvæg indvendigt.
• Når den skravering, et lag tegnes med på planer og i snit, skal ændres.
• Når én væg skal have sin egen opbygning.

Anvend skriver typens hele opbygning i projektets wallTypes (eller slabTypes) under typens nøgle: hvert lag med sit material, sin thickness i meter og sin pattern, når det ikke er den almindelige poché, med color for en ensfarve og rotation og scale for et mønster lagt langs væggen. En type fra standarden skrives ind i projektet under sin egen nøgle med sit navn og sin anvendelse, hvilket tilsidesætter den for kun dette projekt. På den internationale standard ser hulmurens isolering, gjort 120 mm tyk, sådan ud:

En type, hvis nøgle bærer dens tykkelse, får sin nye samlede tykkelse i sin nøgle og sit navn. Type skriver væggens type, og Duplikér type skriver en kopi under typens nøgle efterfulgt af _COPY, navngivet som en kopi, som væggens type så nævner. En projekttype, som ingen væg længere bruger, forlader projektet. Hver af disse er ét trin, som ét Ctrl+Z tager tilbage.
