Hul i dæk
Et hul i dækket er en åbning, der skæres i hånden i en etages etagedæk, firkantet eller rund, til en skakt, en nedkastskakt eller et lysindfald, som en trappe ikke selv laver. Det startes fra dækkets panel og tegnes på planen med to klik.
Hvad det er
Et hul i dækket er en åbning, du skærer i en etages etagedæk. Det er firkantet, ud fra to modstående hjørner, eller rundt, ud fra sit centrum og sin radius. Den åbning, en trappe skal bruge i dækket ovenover, skæres af sig selv; et hul i dækket er til resten: en skakt, en nedkastskakt, en dobbelt rumhøjde.
Et hul er et hul, ikke en passage. Det eneste, der går igennem det, er en stigestreng eller en faldstamme, du stiller i det. Ingen gruppe, intet rør og ingen kanal, som studiet fører, går nogensinde gennem et hul, og en lampe eller en ventil, der hænger under et, markeres, da der ikke er noget loft der til at bære den.
Hvornår du bruger det
- Når gulvet skal åbnes til en installationsskakt.
- Når du vil lave et rum med dobbelt rumhøjde over en stue.
- Når du vil efterlade en rund åbning til en nedkastskakt eller et aftræk.
Trinnene

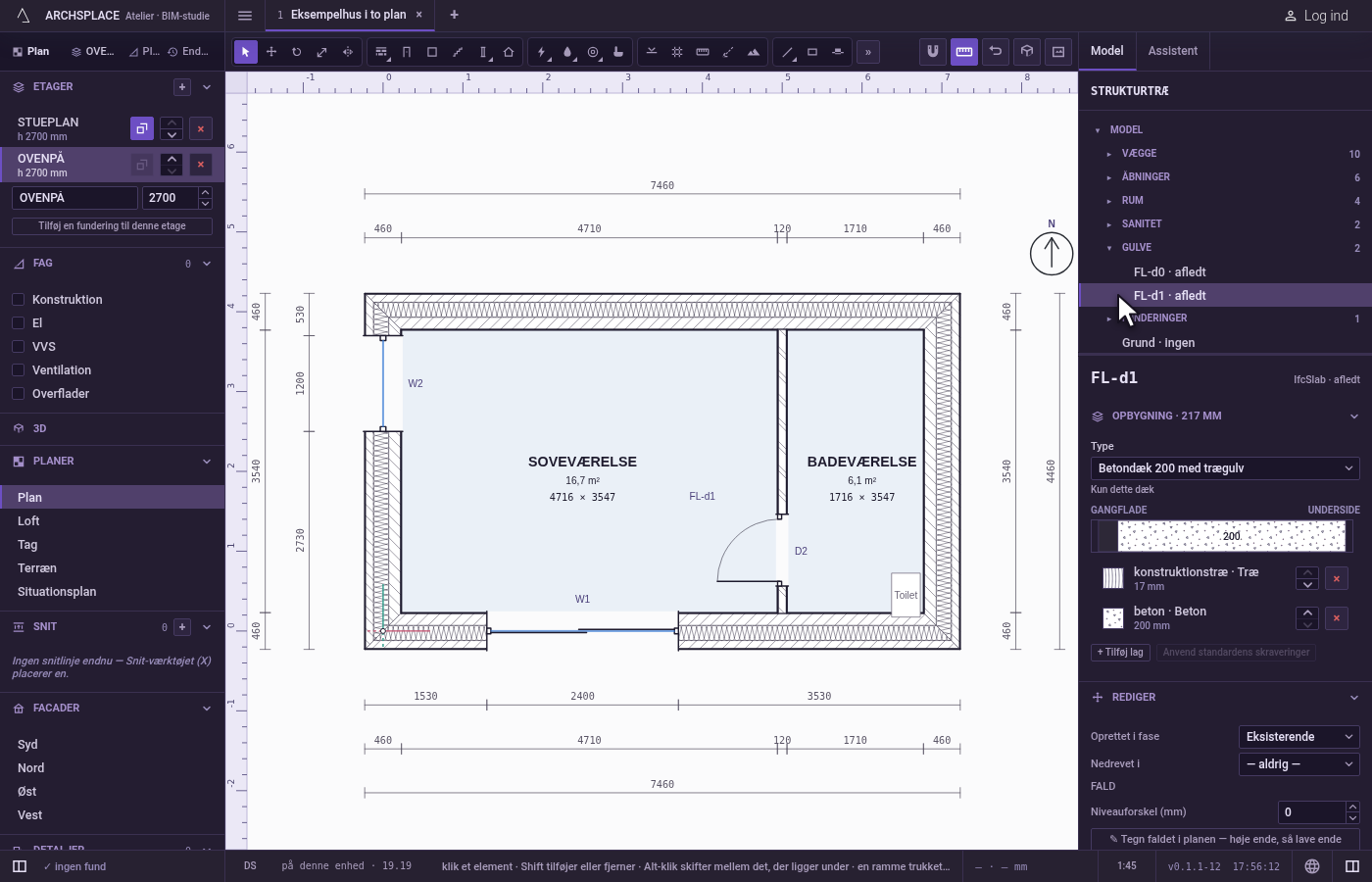

Vælg dækket. Vælg etagens etagedæk på planen, i 3D eller i strukturtræet. Dets panel åbner til højre.

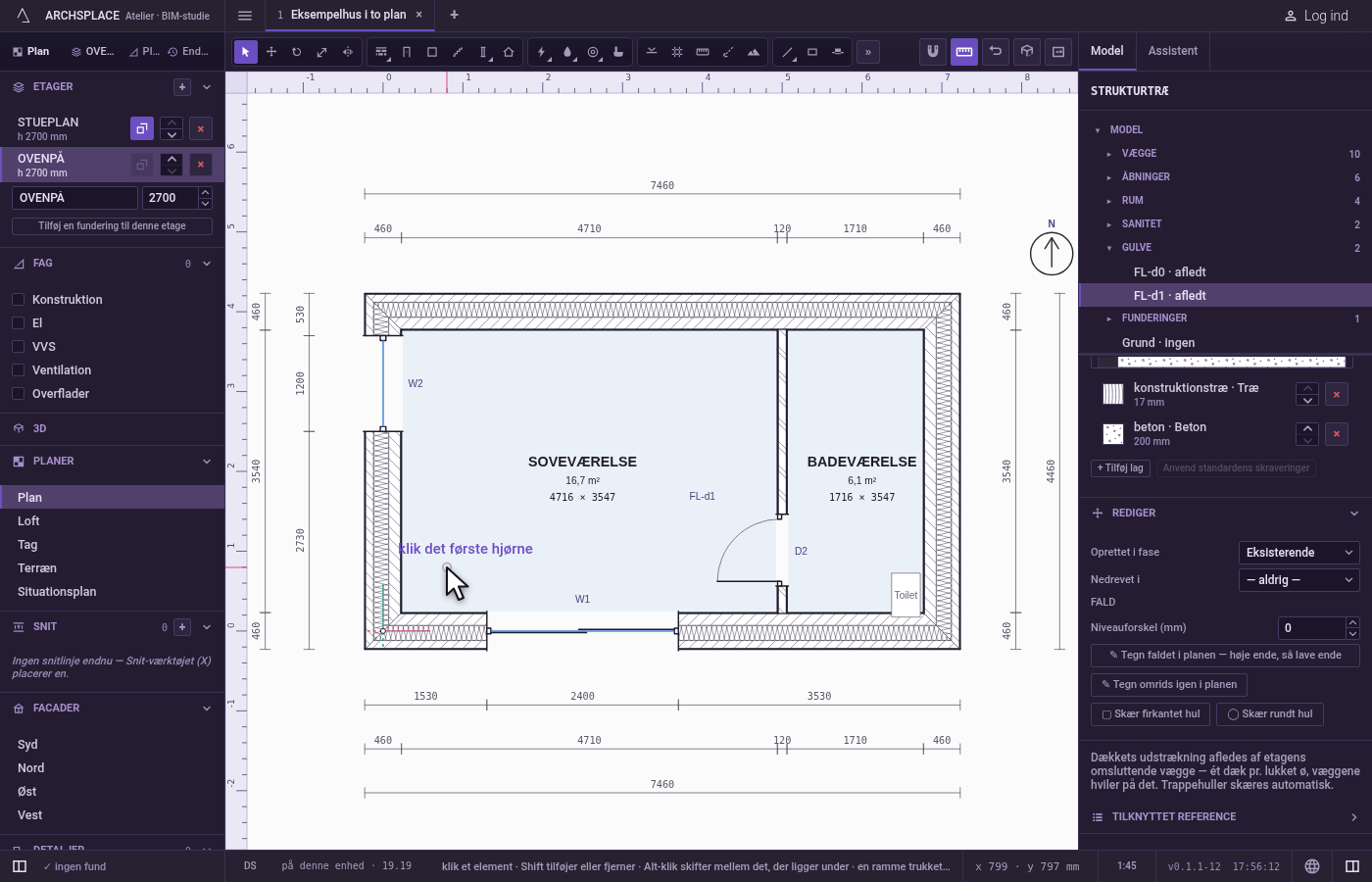

Vælg formen. I dækkets panel klikker du på Skær firkantet hul eller Skær rundt hul. Planen for den etage åbner med Vælg i hånden.

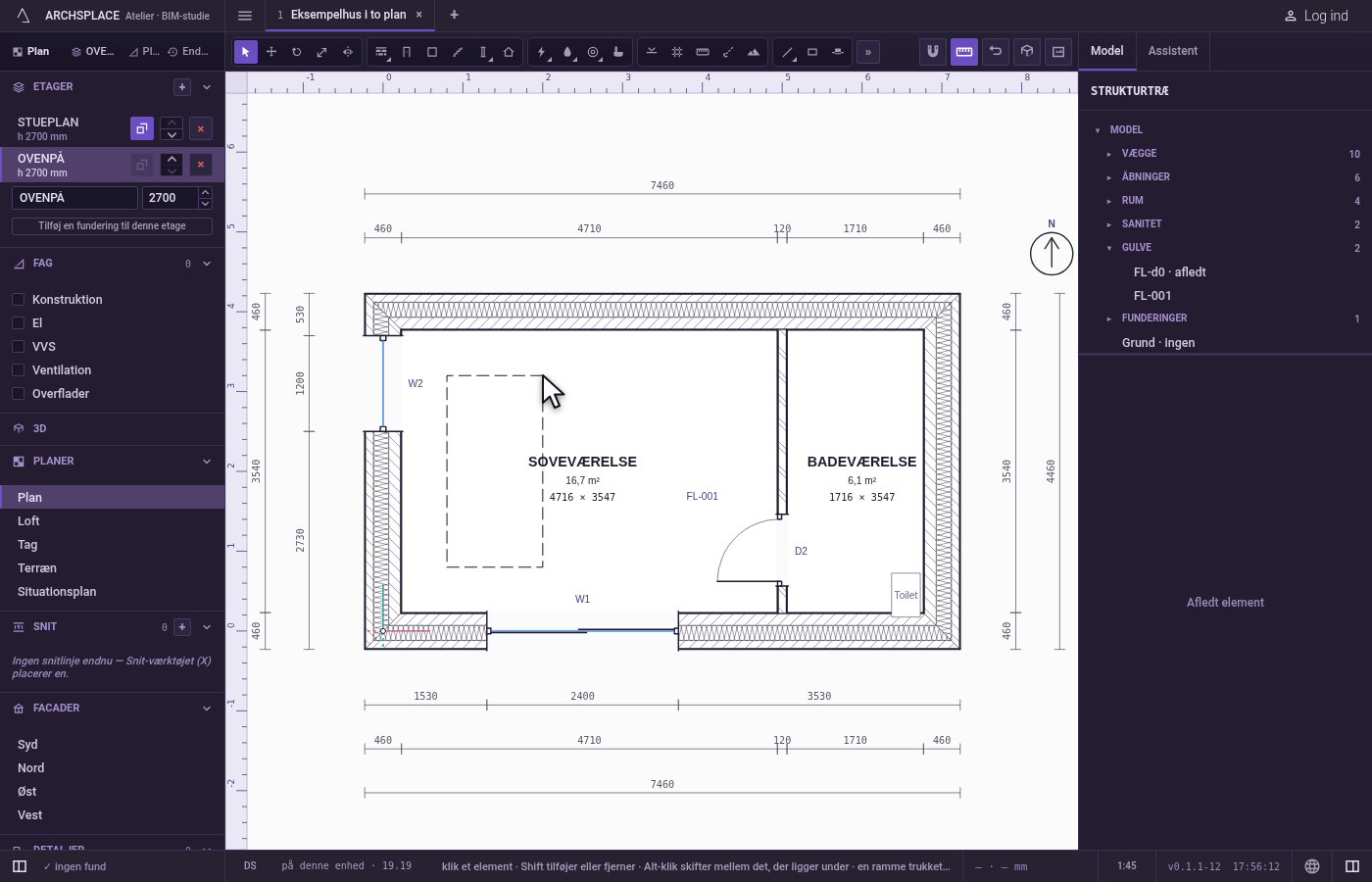

Firkantet: klik to modstående hjørner. Teksten ved markøren beder om det første hjørne. Derefter følger et rektangel markøren med sin bredde og højde skrevet ved siden af; klik det modstående hjørne for at skære det.

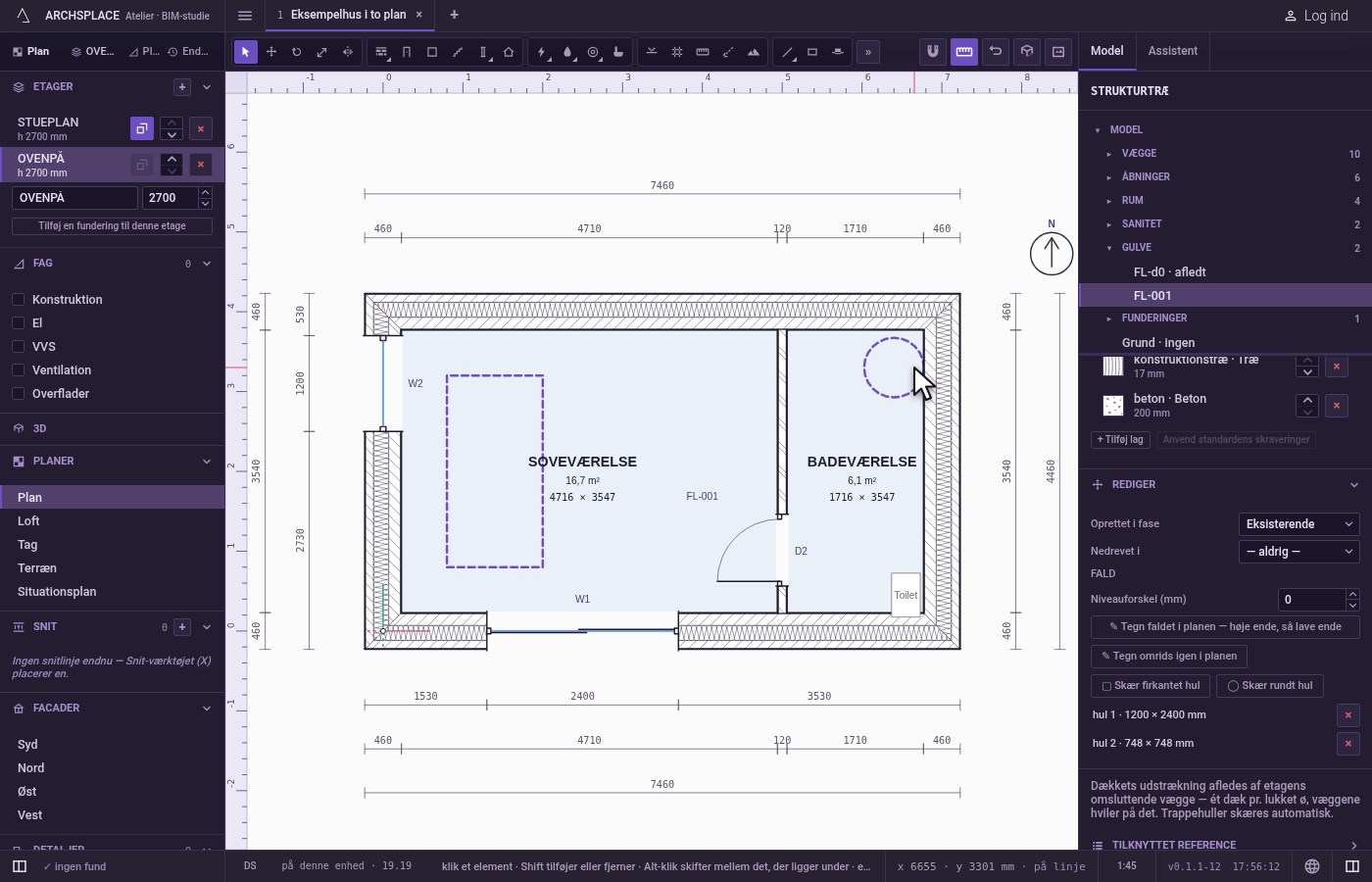

Eller rundt: klik centrum og derefter kanten. Teksten ved markøren beder om centrum. Derefter følger en cirkel markøren med sin radius skrevet ved siden af; klik for at skære den.

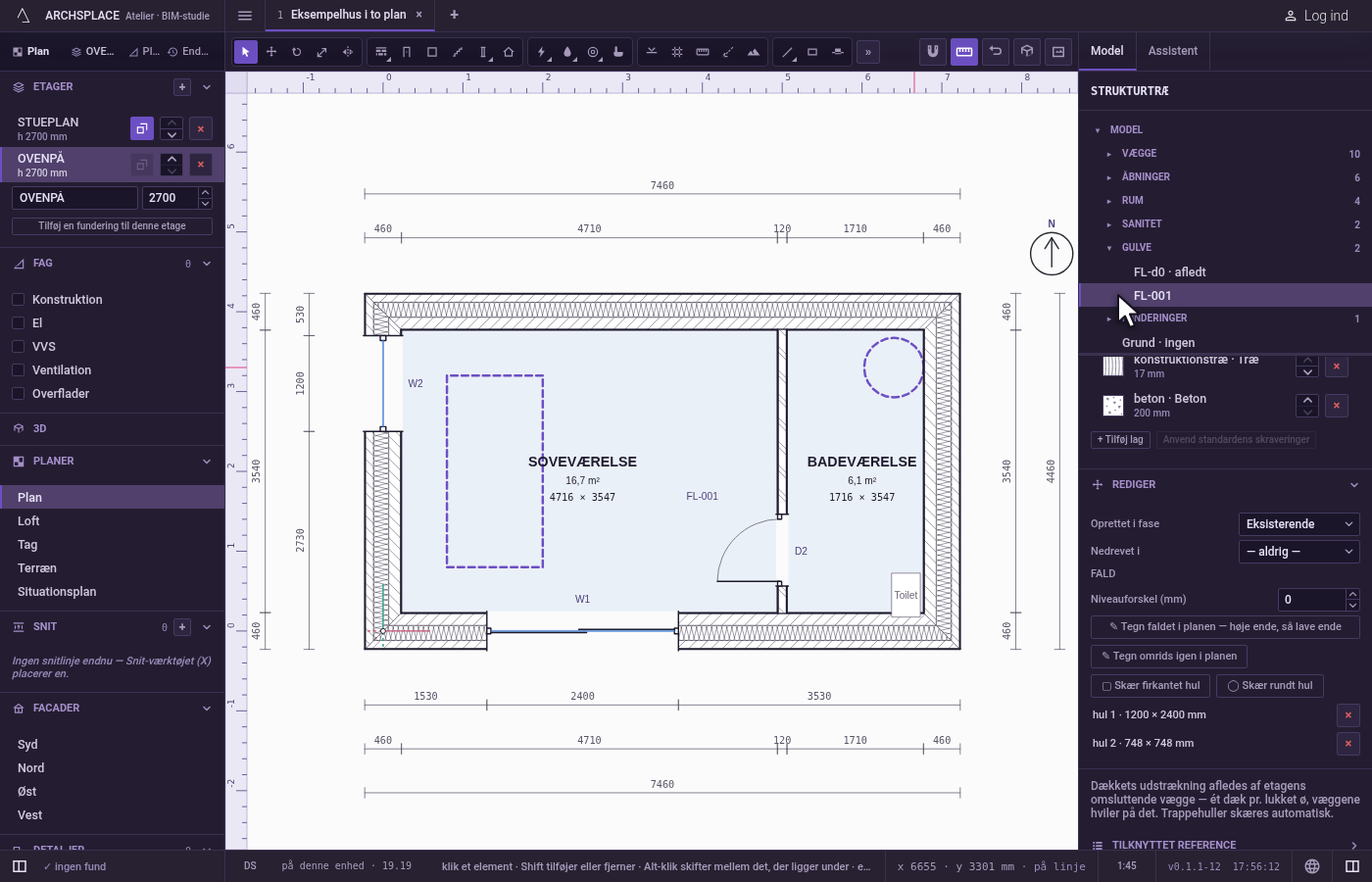

Læs det i panelet. Hvert hul er listet i dækkets panel med sin størrelse, og Fjern hul tager ét væk.
Hvad det afviser
- Et hul under 5 cm. Et hul, der er smallere end 5 cm i en af retningerne, eller med en radius under 5 cm, afvises med en besked om at trække mindst 5 cm på tværs.
- Esc midt i det hele. Esc dropper det hul, der er i gang; intet skæres.
Hvad det skriver i kontrakten
Ét trin, som én fortrydelse tager tilbage: etagens dæk får én åbning mere, en liste af hjørnepunkter på millimeteren. Et rundt hul skrives som en polygon med 24 sider. Havde etagens dæk endnu ingen egen post, får det en, der beholder den dæktype, det havde.
Begreber
Se også
Ofte stillede spørgsmål
Skal jeg skære et hul til min trappe?
Nej. Den åbning, en trappe skal bruge i dækket ovenover, skæres af sig selv. Et hul i dækket er til det, en trappe ikke laver, for eksempel en skakt eller dobbelt rumhøjde.
Kan rør eller kanaler føres gennem et hul i dækket?
Kun en stigestreng eller en faldstamme, du stiller i det, går igennem. Studiet fører aldrig en automatisk føring gennem et hul, og en lampe eller en ventil, der hænger under et, markeres.
