Bue med radius
Bue med radius tegner en ægte bue i skitseeditoren mellem en start og en slutning, du klikker, med den radius, du skriver eller angiver med markøren, og bøjer til den side, markøren står på. Den giver altid den korteste bue, højst en halvcirkel.
Hvad det er
Bue med radius tegner en bue mellem to punkter, du angiver, med en given radius. Af de buer med den radius, der forbinder de to punkter, tegner den den korteste, som bøjer mod den side, markøren står på. Radius kommer fra markøren, som dens afstand fra midten af linjen mellem de to punkter, eller fra et tal, du skriver.
Da radius aldrig kan være mindre end halvdelen af afstanden mellem enderne, er den fyldigste bue, den tegner, en halvcirkel; en større radius giver en fladere bue.
Hvornår du bruger det
- Når du vil tegne en fladbue med en kendt radius over en åbning.
- Når to punkter skal forbindes med en blød kurve med en fast radius.
Trinnene

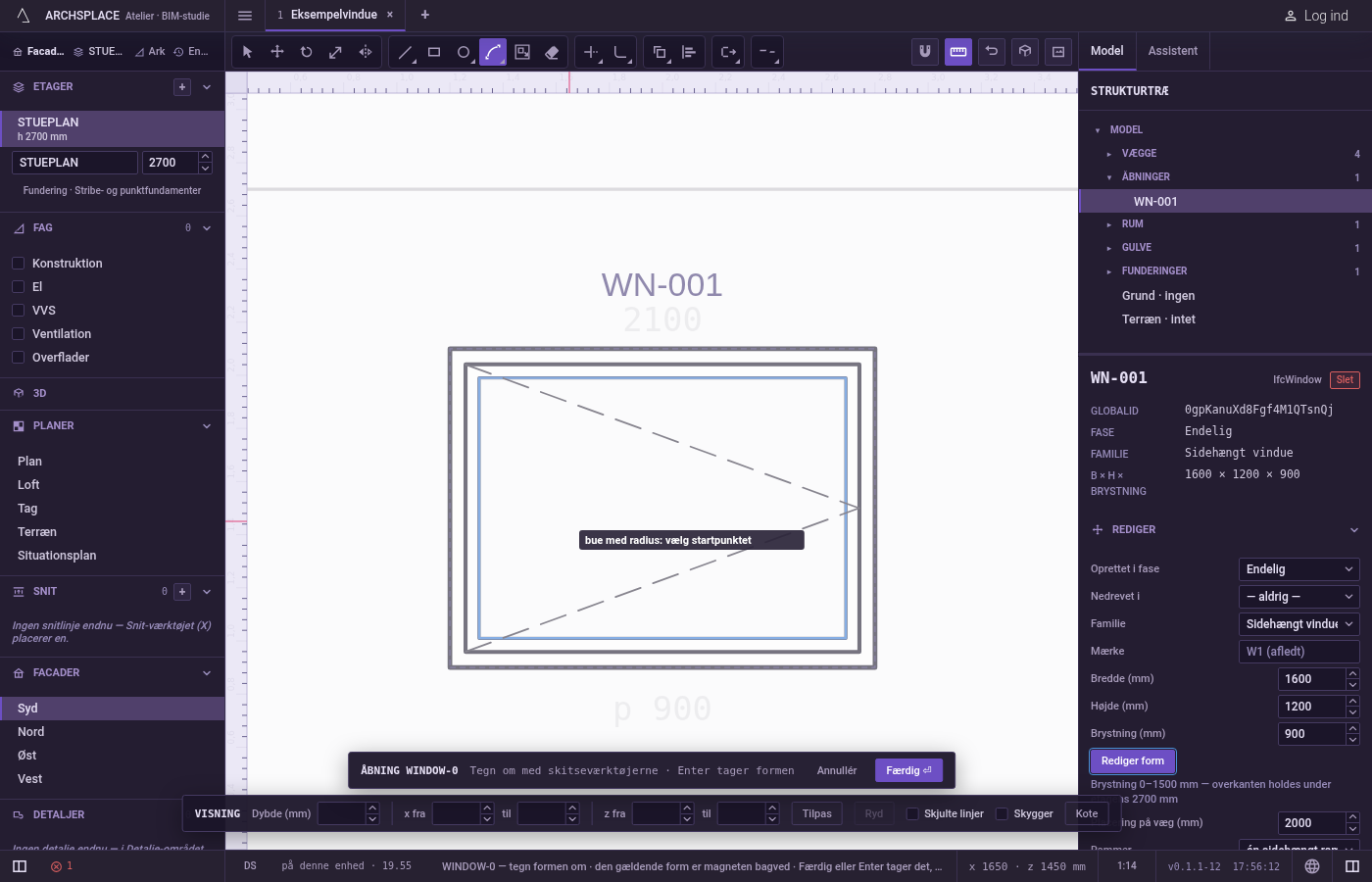

Tag Bue med radius. I skitseeditoren (se Vælg for vejene ind) skriver du
Aog derefterShurtigt efter hinanden, eller klikker på Bue med radius i editorens værktøjslinje. Teksten ved markøren siger bue med radius: vælg startpunktet.

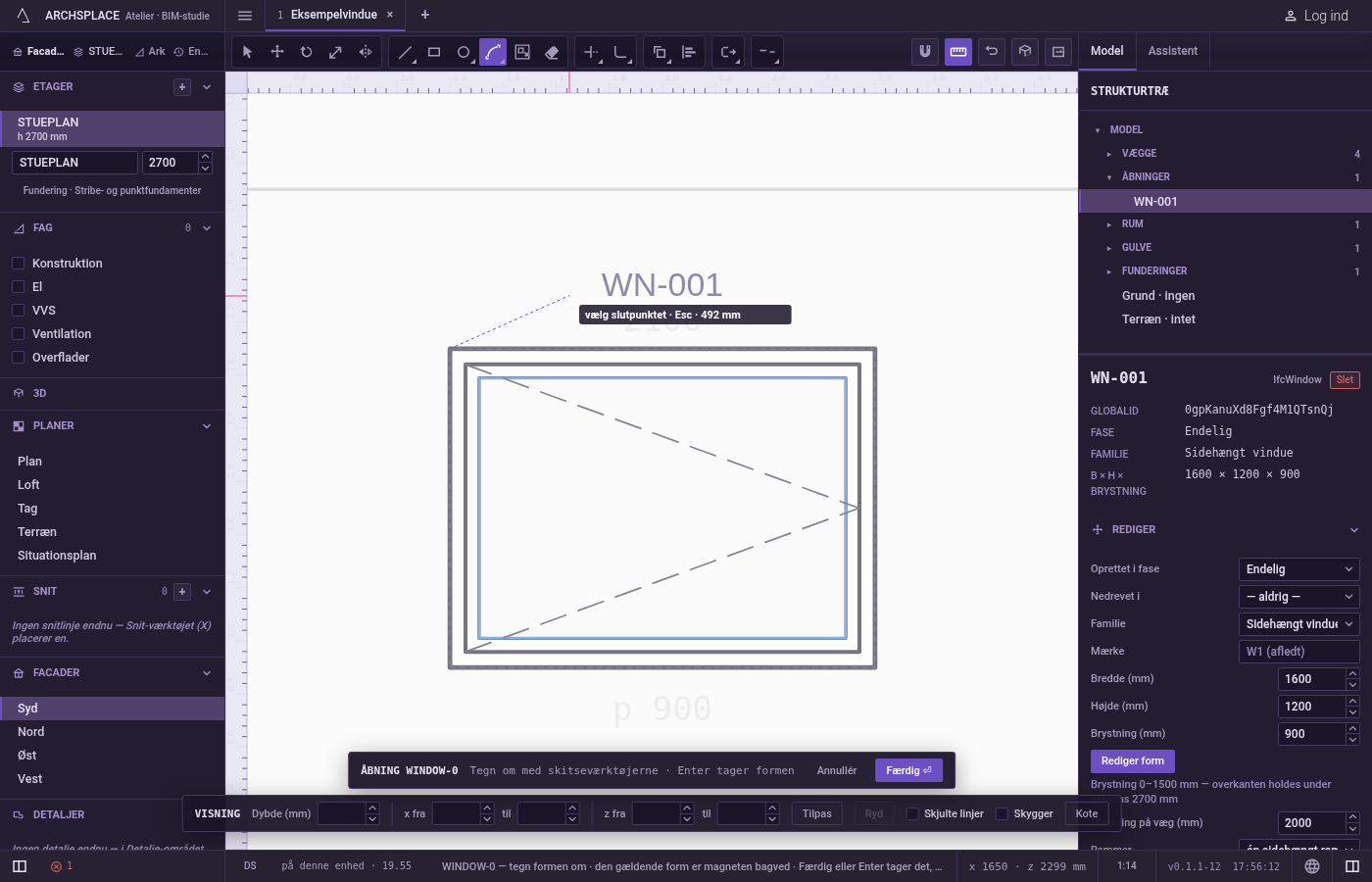

Klik starten. Den fanger hjørner, midtpunkter, skæringer, den nedtonede gældende form og visningens linjer. Du kan også skrive den som
x;yfra editorens nulpunkt, åbningens midte i gulvhøjde eller planens nulpunkt.

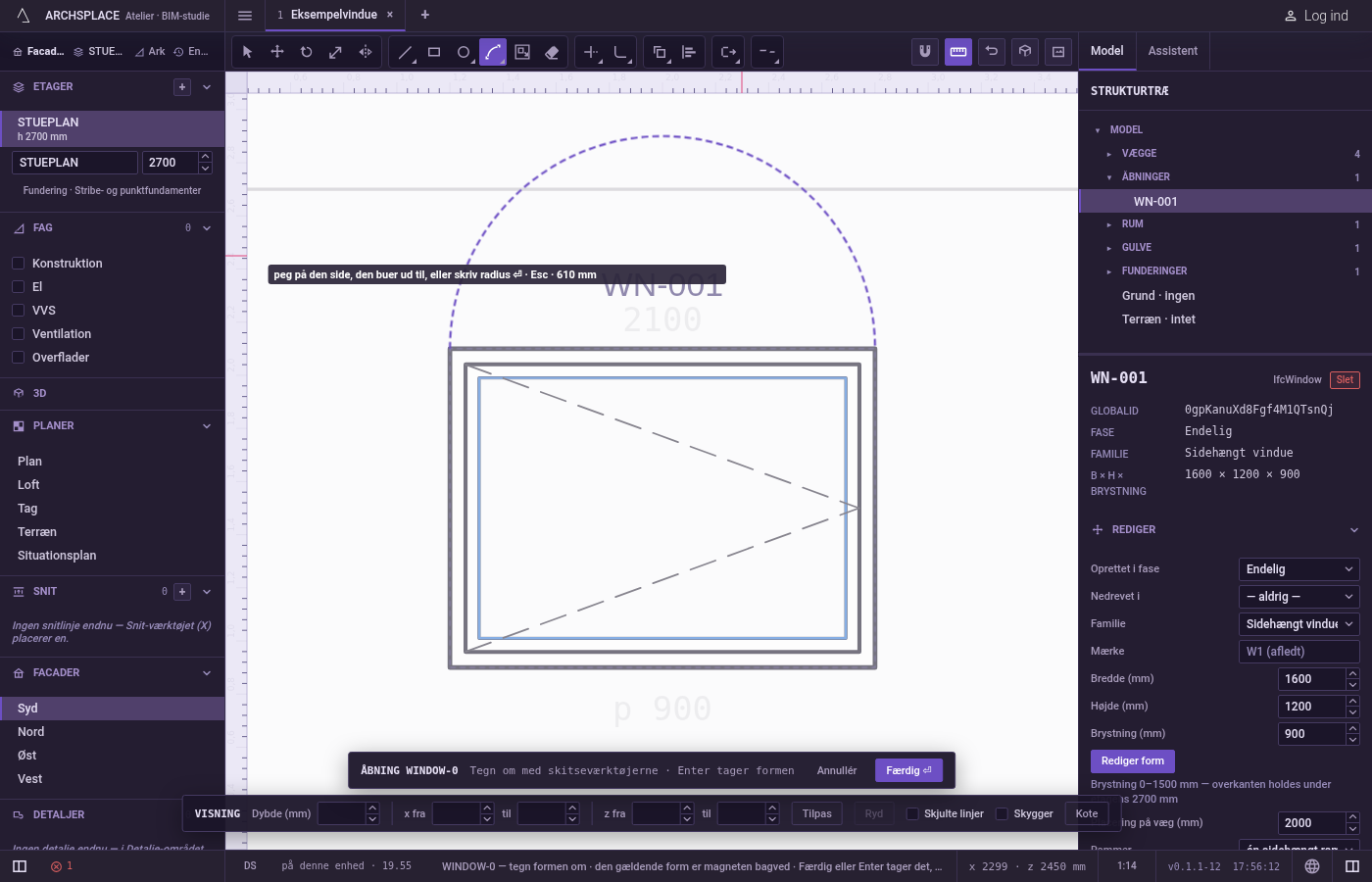

Klik slutningen. Den fanger på samme måde og kan skrives som et punkt, for eksempel
@1.2;0fra starten.

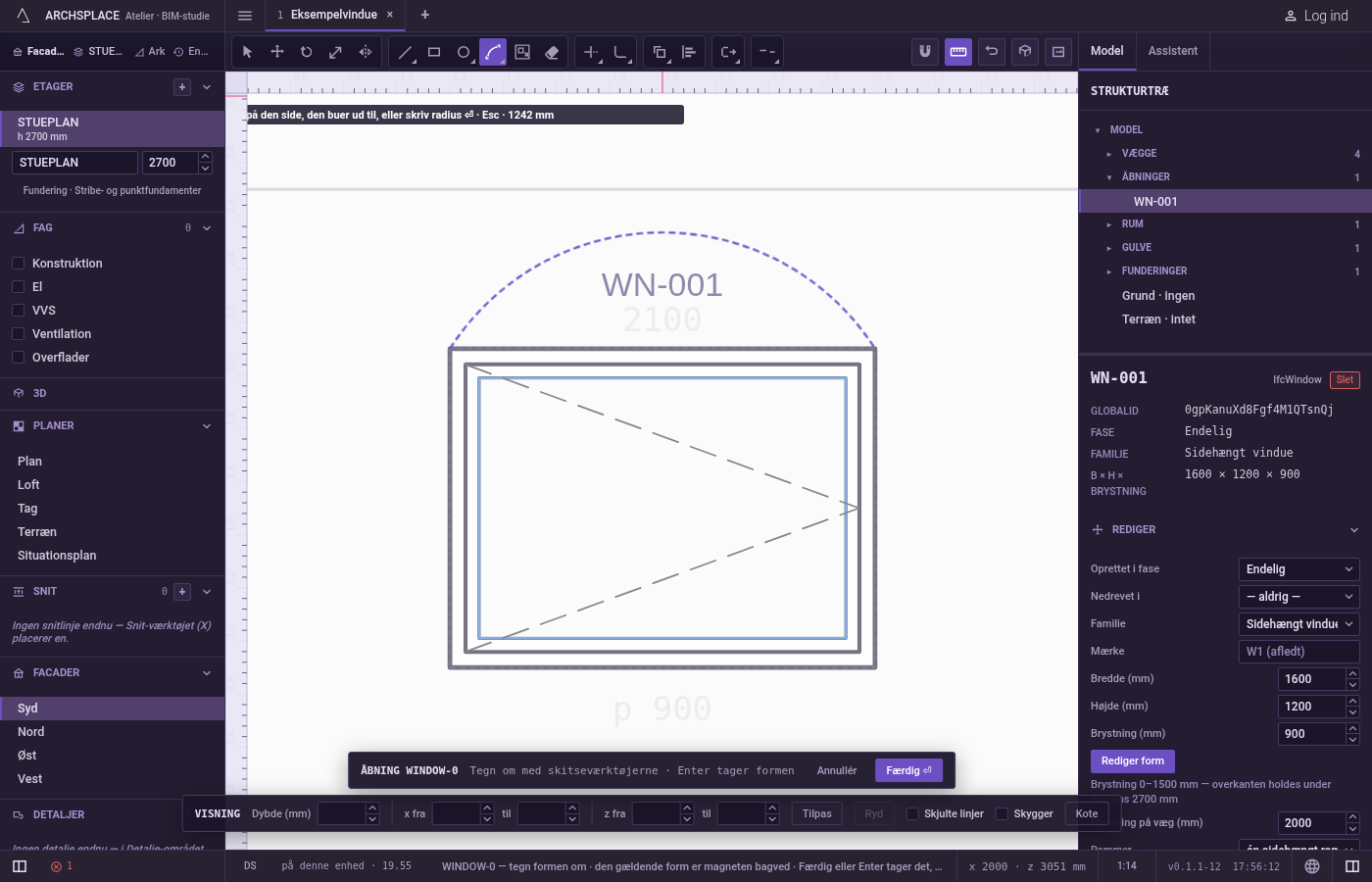

Peg siden og radius ud. Buen følger markøren og bøjer mod den. Markørens afstand fra kordens midte er radius, så en markør nær midten giver en halvcirkel, og en markør længere væk giver en fladere bue. Klik for at tegne den.

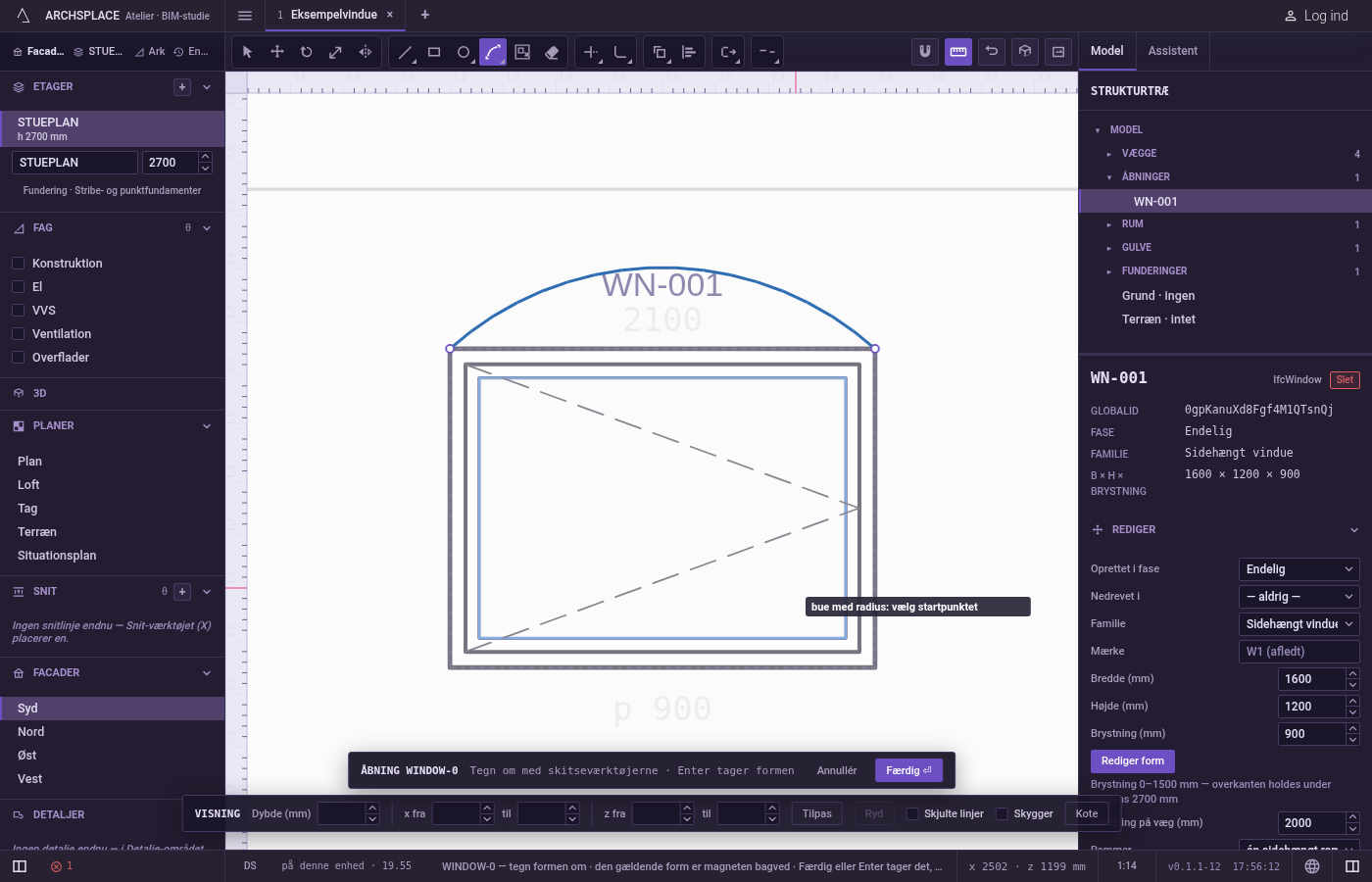

Eller skriv radius. Hold markøren på den side, buen skal bøje til, skriv radius i projektets enheder, og tryk på
Enter.

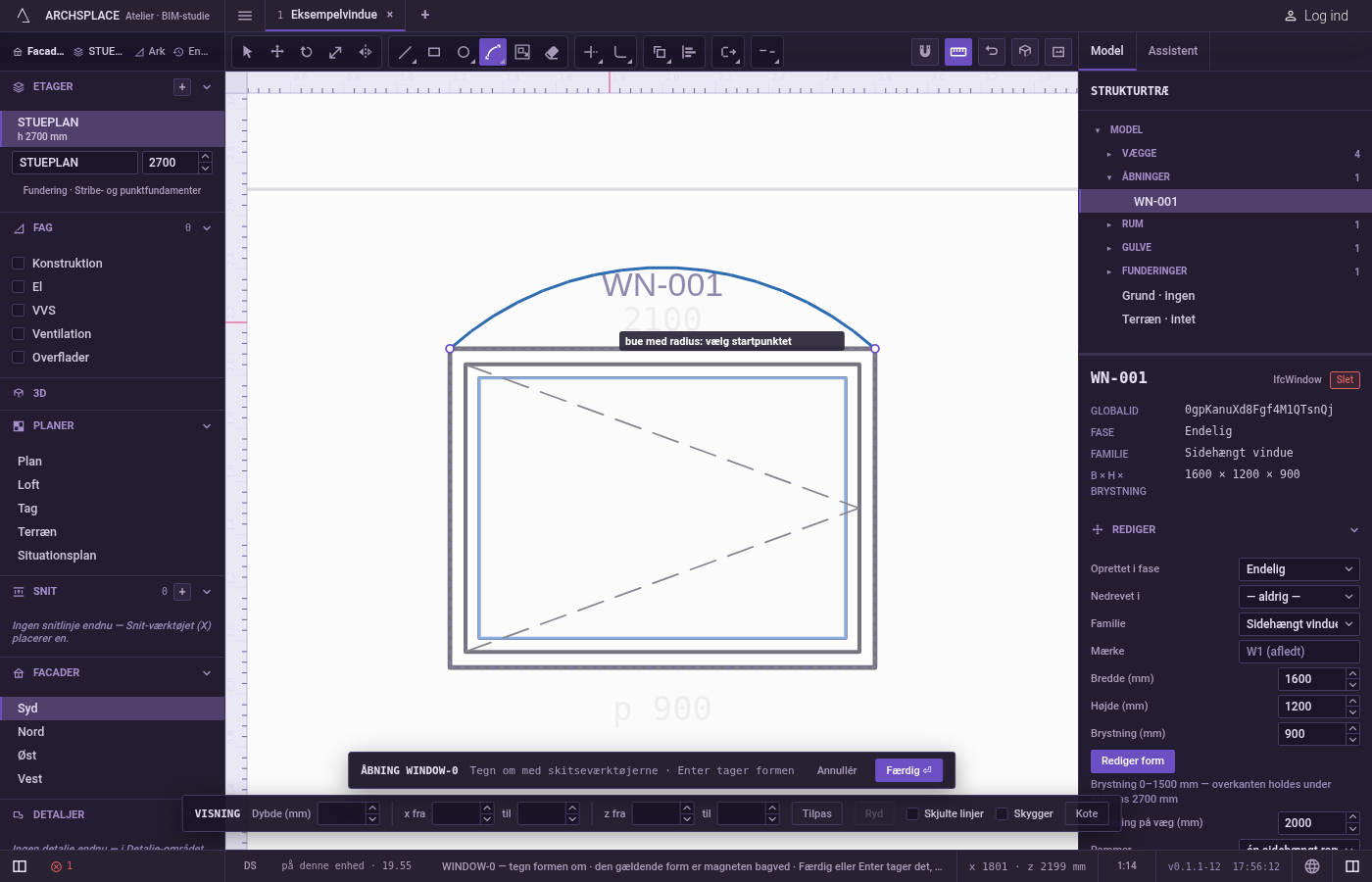

Fortsæt. Buen tegnes og forbliver valgt, og værktøjet venter på den næste.
Escdropper de angivne punkter og går derefter tilbage til Vælg.
Hvad det afviser
- En radius kortere end den halve korde. Ingen bue med den radius forbinder de to ender, og teksten siger det punkt danner ingen figur.
- En slutning oven på starten. En korde uden længde giver ingen bue og afvises på samme måde.
- Mere end en halvcirkel. Det er altid den korteste bue, der tegnes. Brug Bue eller Bue om centrum til en større bue.
- En radius skrevet for tidligt. Radius tages først efter slutningen. Et tal alene skrevet før gør ingenting.
Hvad det skriver i kontrakten
Intet, før du trykker på Færdig. Hver bue er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.
En bue lukker kun et omrids sammen med dine andre linjer. Den bliver en bue-værdi, det tredje tal på det punkt, hvor den begynder. Et vindue på 1,2 meter i bredden under en fladbue med radius 1,5:
Se også
Ofte stillede spørgsmål
Hvordan tegner jeg en fladbue med en radius på 1,5 meter over en åbning på 1,2 meter?
Tryk på A og derefter S hurtigt efter hinanden, klik åbningens to øverste hjørner, sæt markøren over dem, skriv 1,5 og tryk på Enter.
Hvorfor afvises min skrevne radius?
Den er kortere end halvdelen af afstanden mellem de to ender, så ingen bue med den radius kan forbinde dem. Den halve afstand giver en halvcirkel; alt større giver en fladere bue.
Kan jeg få mere end en halvcirkel?
Nej. Bue med radius giver altid den korteste bue. Brug Bue eller Bue om centrum til en større.
