Bjælke
Bjælke tegner en bjælke mellem to klik, med det tværsnit, der er valgt ved siden af værktøjerne, og lader den spænde under etagens loft. Dens ender samles med andre bjælkers ender, som vægge samles, og dens størrelse indstilles derefter i dens panel.
Hvad det er
Bjælke tegner en lige bjælke fra ét punkt til et andet. Listen ved siden af værktøjerne tilbyder fire tværsnit, bredde gange højde: 15 gange 40, 20 gange 50, 25 gange 60 og 30 gange 70 centimeter. Bjælken spænder under loftet på den etage, den er tegnet på.
En bjælke er et forløb, ligesom en væg eller et rør: en ende, du lægger på en anden bjælkes ende, samles med den, valgte bjælker viser greb, hvor de mødes, og en samling flytter sig med alle de bjælker, der mødes der.
Hvornår du bruger det
- Når der skal spændes mellem søjlerne i et konstruktivt modulnet.
- Når et dæk skal bæres over en åbning eller et stort rum.
- Når bjælkerne i en opmålt bygning skal tegnes op.
Trinnene

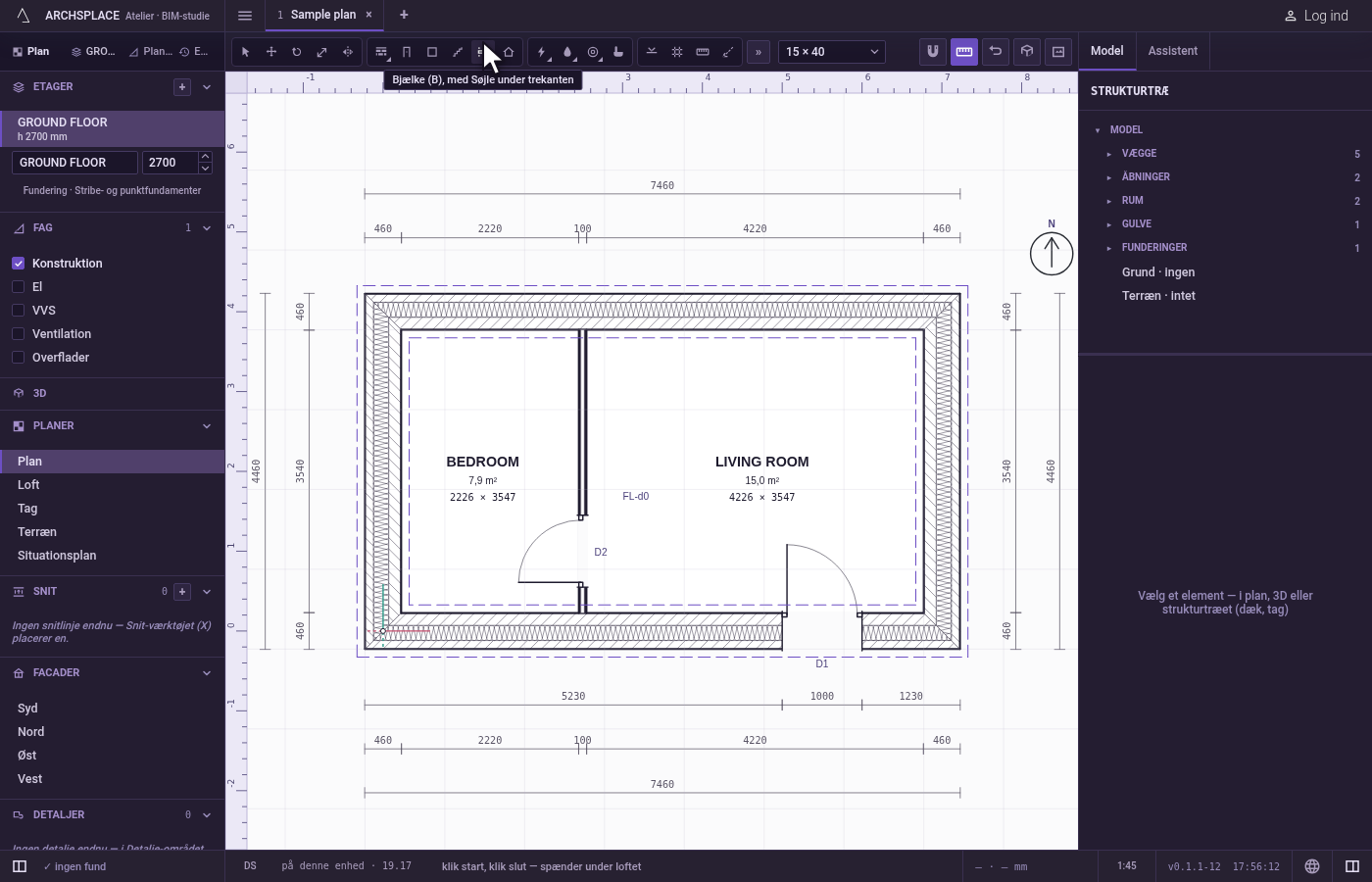

Tag værktøjet. Tryk på
B, eller klik på knappen Bjælke. Statuslinjen beder dig klikke start og slut.
Vælg tværsnittet. Vælg det i listen ved siden af værktøjerne.

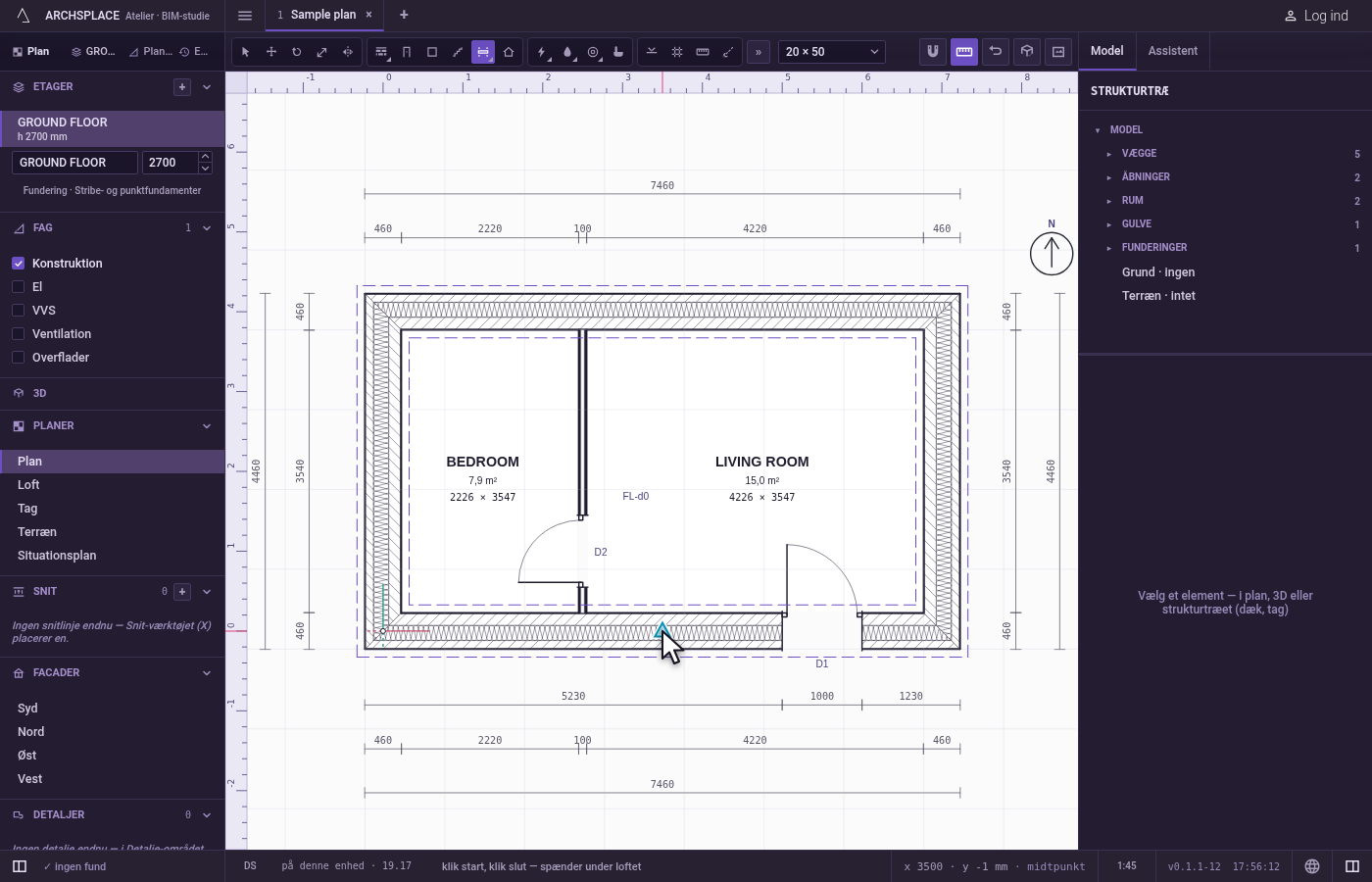

Klik starten. Magneten holder klikket på en søjles centrum, en vægs hjørne, et skæringspunkt mellem modullinjer eller et andet punkt inden for rækkevidde.

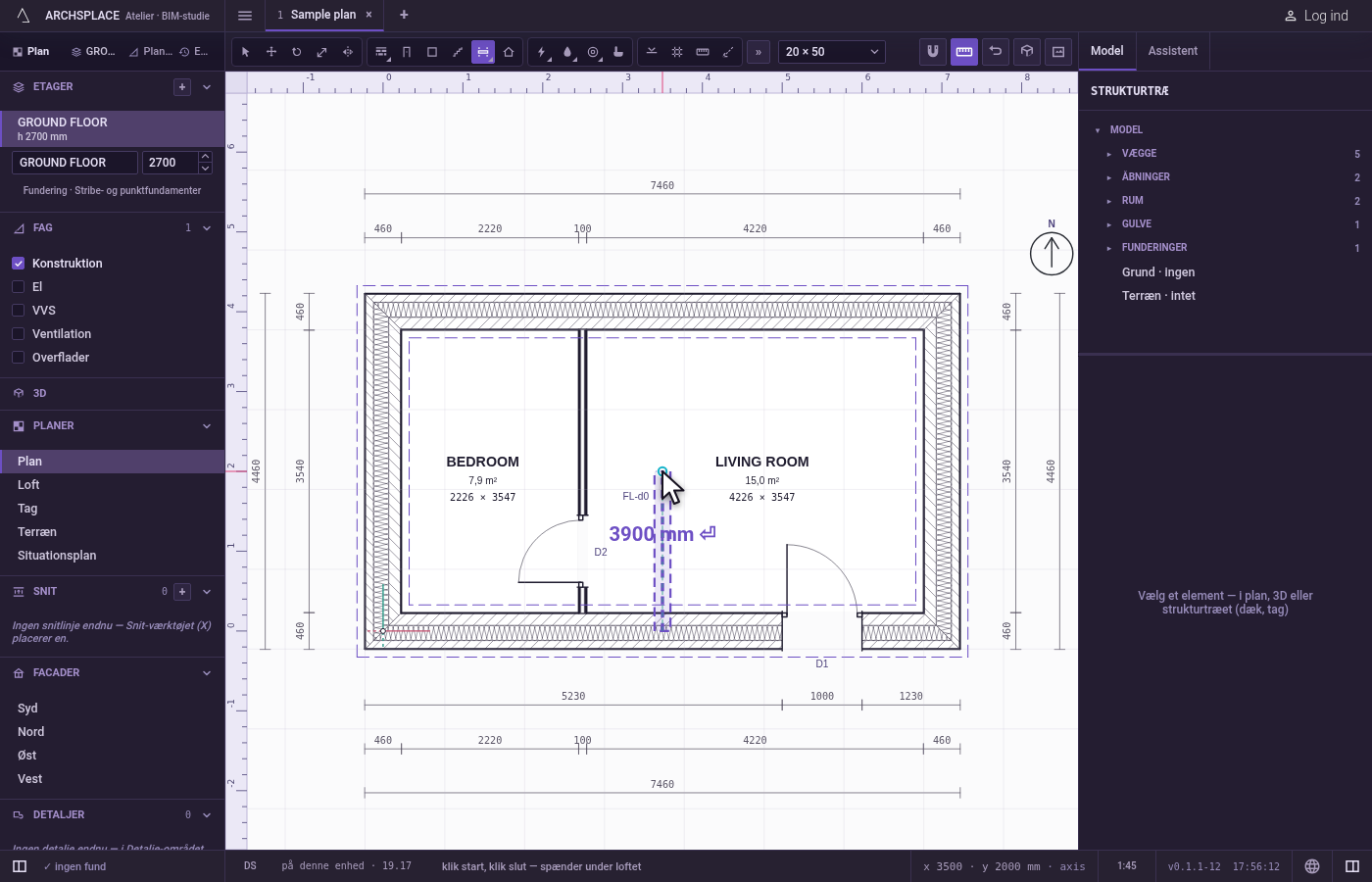

Klik slutningen, eller skriv længden. Klik der, hvor bjælken slutter, eller skriv dens længde i projektets enheder og tryk på Enter for at afslutte den så langt mod markøren. Skift, eller F8 mens den er slået til, holder den vandret eller lodret. Hver bjælke kræver to nye klik; den næste begynder ikke, hvor den sidste sluttede.

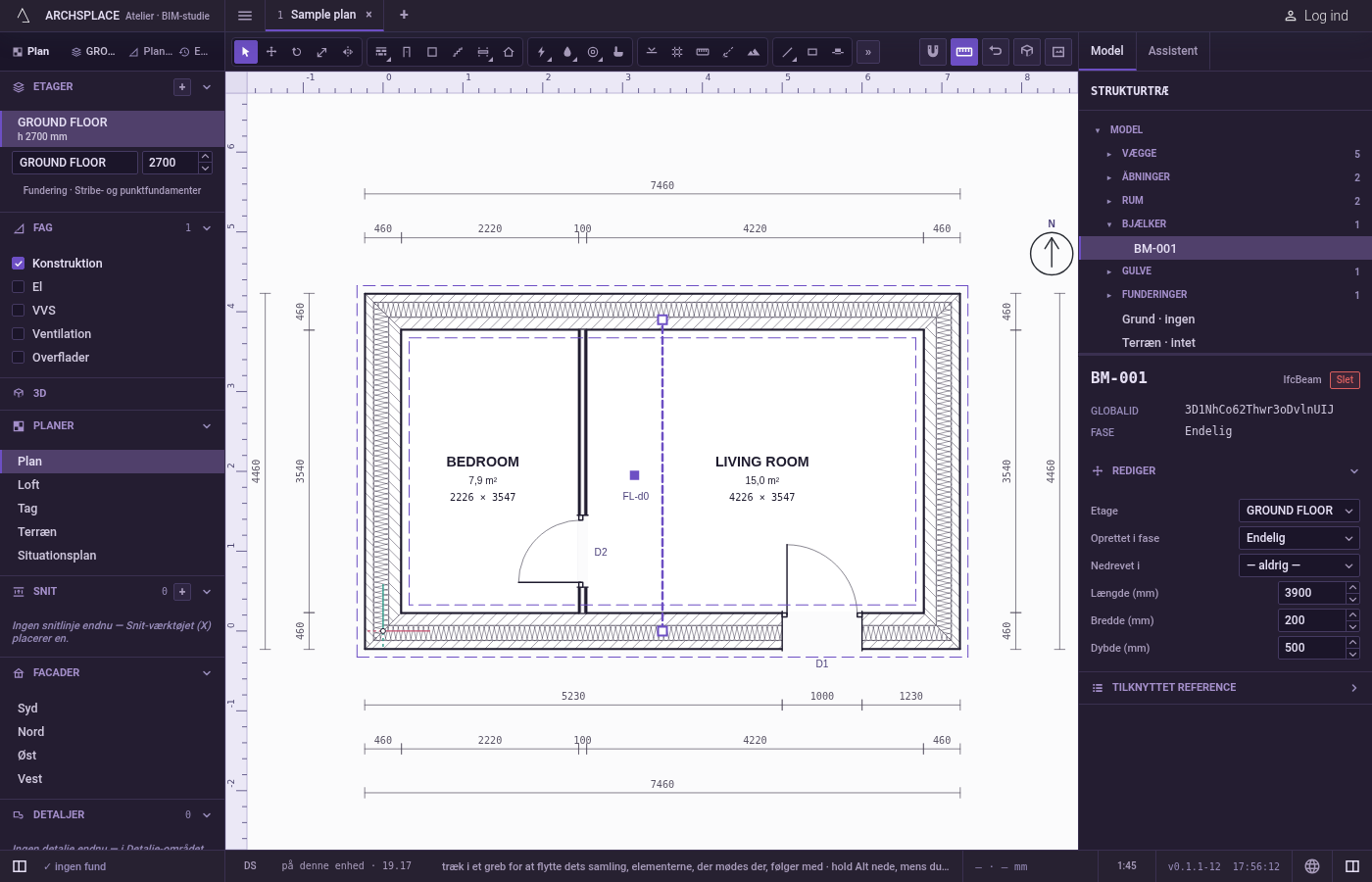

Justér den i dens panel. Vælg bjælken med Vælg for at skrive dens bredde, højde eller længde.
Hvad det afviser
- En bjælke under 10 cm. Projektet afviser en bjælke kortere end 10 cm: statuslinjen tæller én fejl mere, og dens liste siger, at bjælken ikke har nogen længde.
- Et andet klik på starten. Et klik inden for magnetens rækkevidde af starten gør ingenting.
Hvad det skriver i kontrakten
Én ny post sidst i projektets liste over bjælker, som ét trin, som én fortrydelse tager tilbage: etagen, dens to ender i meter, dens bredde og højde og den fase, visningen tegner i. En ende, der blev samlet med en anden bjælkes ende, skrives præcis i den ende.
Begreber
Ofte stillede spørgsmål
Hvor i højden står en bjælke?
Under loftet på den etage, den er tegnet på. Den vises på planerne med overlejringen Konstruktion og på loftplanen som en bjælke over hovedet.
Tegnes bjælker i kæde ligesom vægge?
Nej. Hver bjælke er sine egne to klik. En ende, der lægges på en anden bjælkes ende, samles med den, så de to mødes i ét punkt.
