Bryd

Bryd fjerner stykket mellem to punkter fra en linje eller en kurve i skitseeditoren og efterlader et mellemrum. Tryk i stedet på Enter efter det første punkt, så deles linjen der i to linjer, uden at noget fjernes.

Hvad det er

Bryd skærer et mellemrum i en linje. Det punkt, hvor du først klikker linjen, er det første brudpunkt; stykket mellem det og et andet punkt fjernes. En åben linje bliver til to linjer, én på hver side af mellemrummet; et brud forbi en ende forkorter den blot. Et lukket omrids bliver til én åben linje, hvor mellemrummet fjernes fra det første punkt til det andet i den retning, omridset blev tegnet. Kurver forbliver ægte kurver på begge sider af mellemrummet.

Trykker du på Enter efter det første punkt, brydes der kun i det punkt: en åben linje deles i to, et lukket omrids åbnes der, og intet fjernes.

Hvornår du bruger det

Når et omrids skal åbnes der, hvor det skal forbindes med en anden figur.
Når en linje skal deles, så dens to dele kan håndteres hver for sig.
Når et stykke af en linje skal fjernes mellem to punkter, som ingen anden linje markerer.

Trinnene

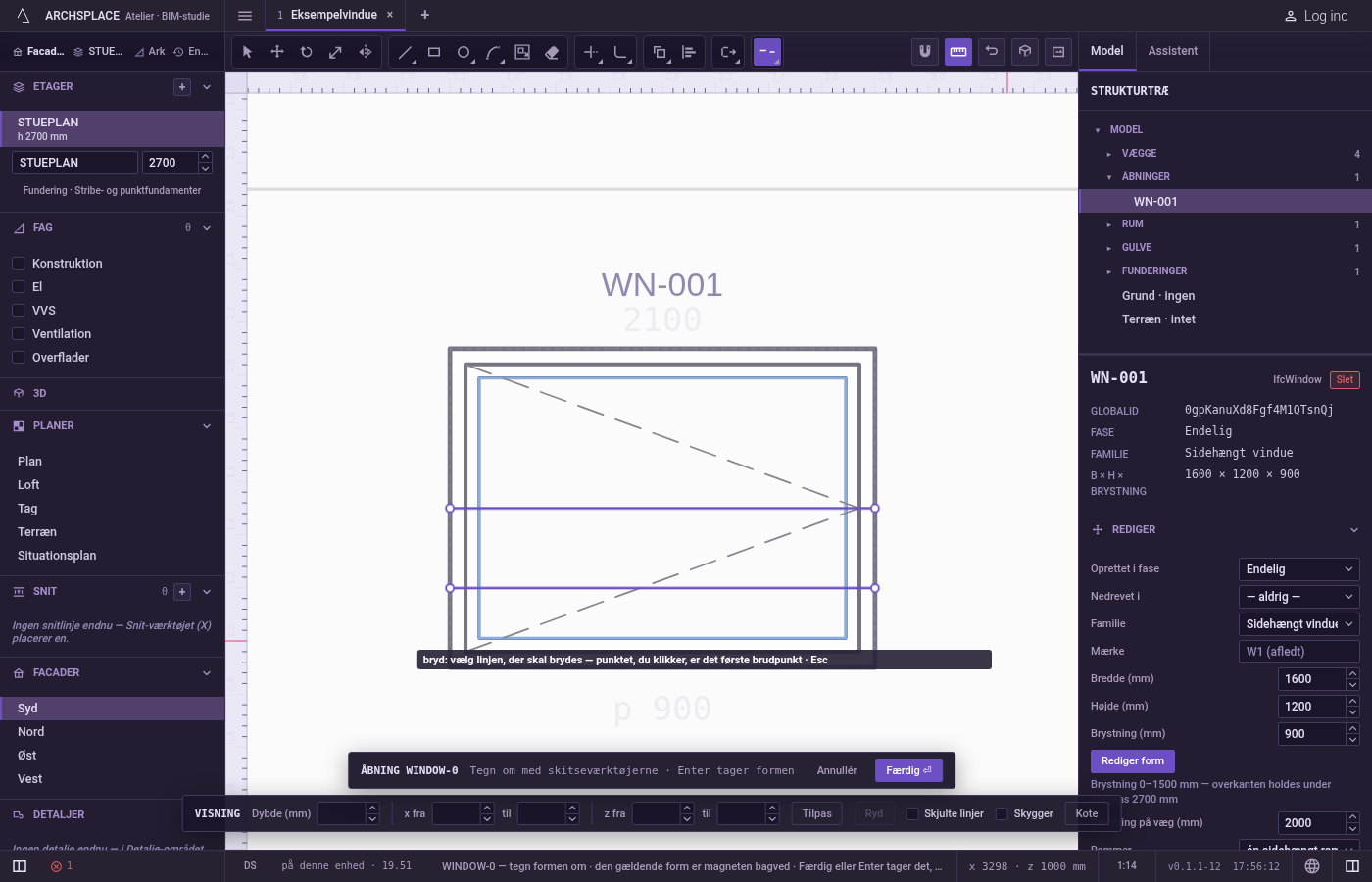

Tag Bryd. I skitseeditoren (se Vælg for vejene ind) skriver du B og derefter R hurtigt efter hinanden, eller klikker på Bryd i editorens værktøjslinje. Teksten beder dig vælge linjen; det punkt, du klikker, er det første brudpunkt.

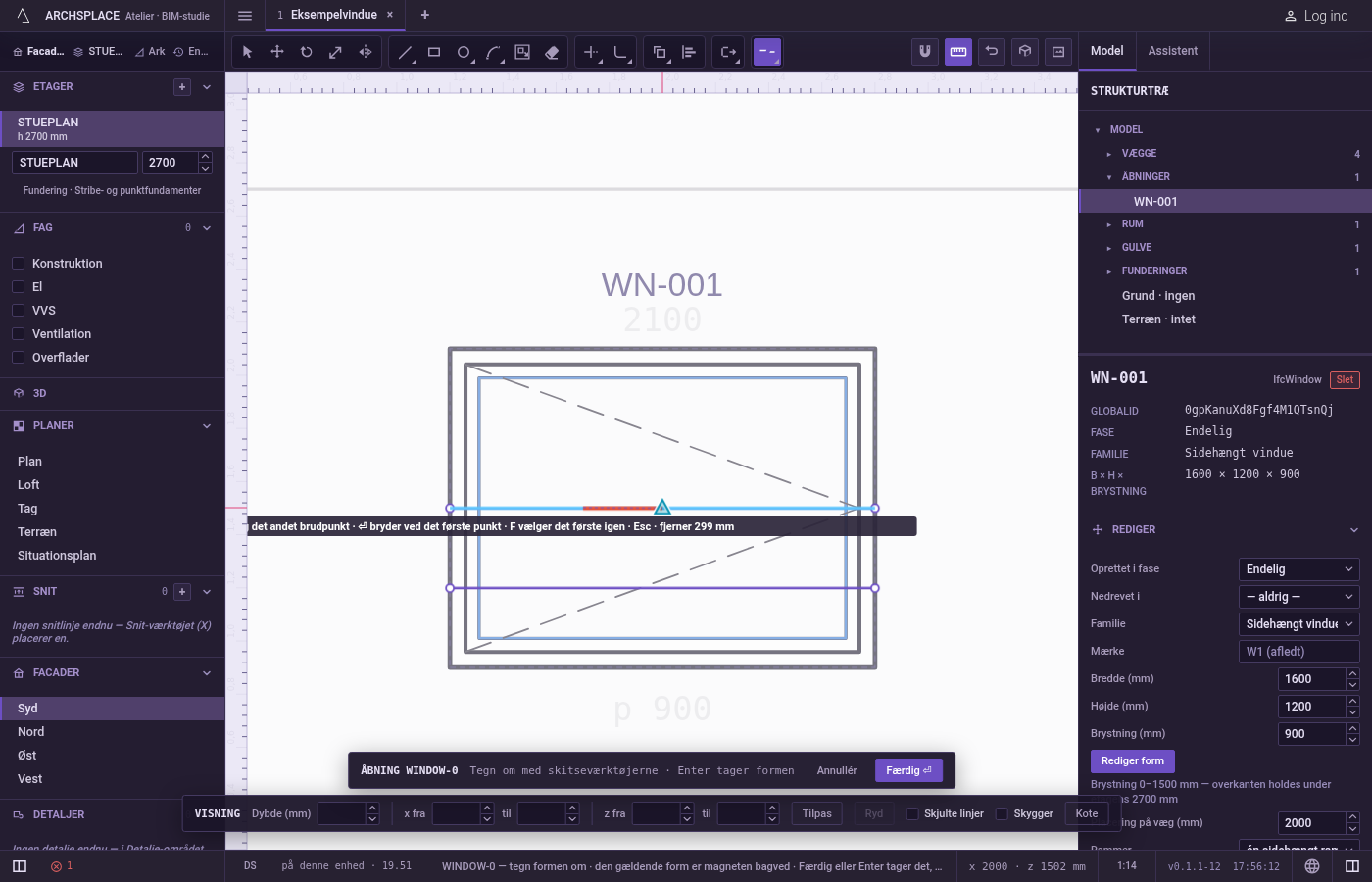

Klik linjen ved det første brudpunkt. Bryd læser markøren præcist ved dette valg uden magnet, så det første punkt er præcis der, hvor du klikker på linjen.
Klik det andet brudpunkt. Det fanger som alle editorens punkter, og du kan skrive det: x;y, @dx;dy fra det første punkt eller @d<a for en afstand i en vinkel. Det stykke, der ville forsvinde, vises med rødt, og teksten siger, hvor langt det er. Tryk på F for at vælge det første punkt igen, denne gang med magneten.
Eller tryk på Enter. Med kun det første punkt angivet deler Enter linjen der og fjerner intet.

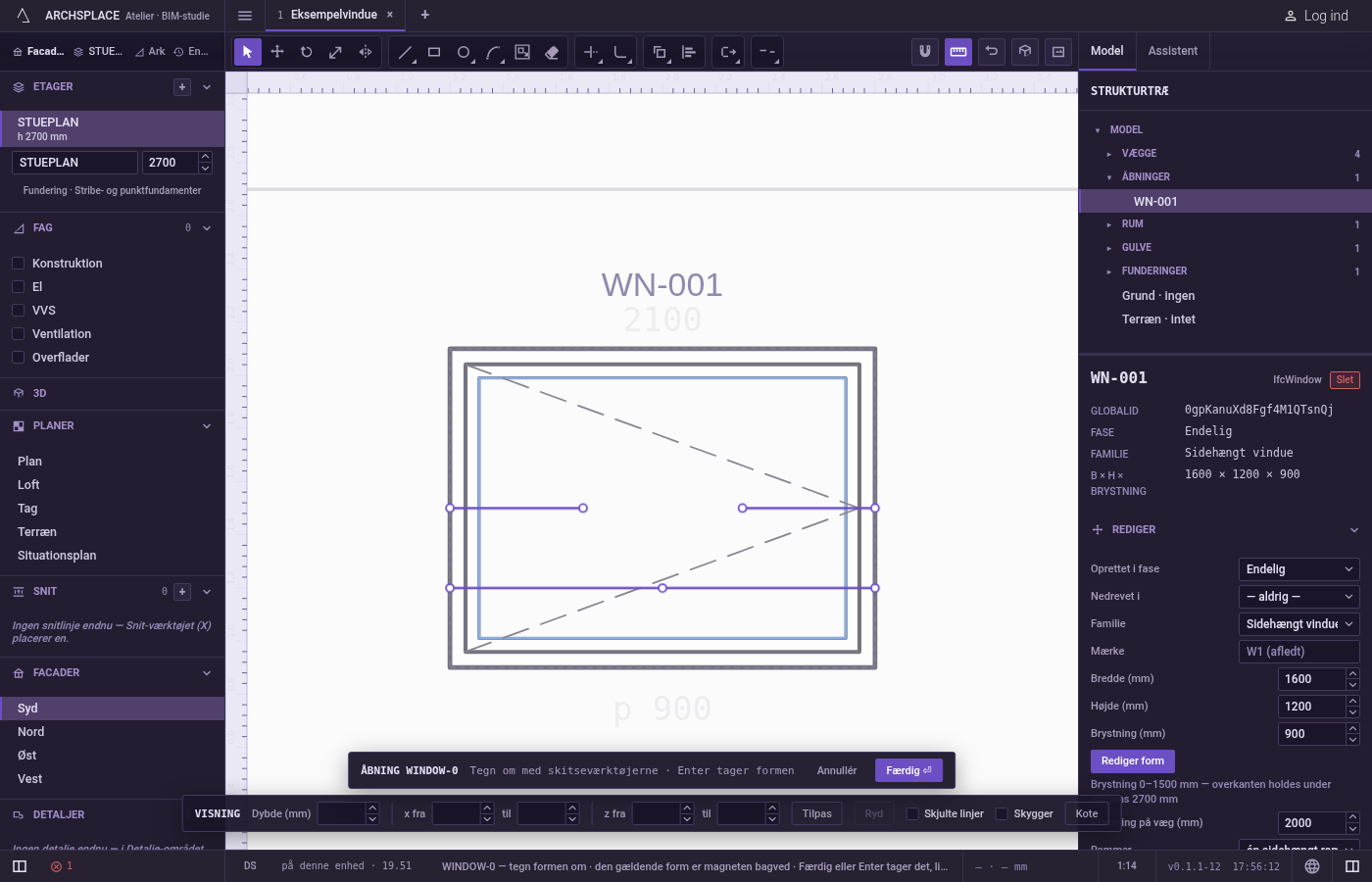

Fortsæt. Bryd venter på den næste linje. Esc dropper den valgte linje og går derefter tilbage til Vælg.

Hvad det afviser

Et klik på ingenting. Teksten siger intet under markøren.
Et brud, der intet efterlader. Når de to punkter slet ikke ville efterlade nogen linje, siger teksten intet at bryde der.
At vælge side på et lukket omrids. Det fjernede stykke går altid fra det første punkt til det andet i omridsets egen retning. Fortryd, og byt om på punkterne, hvis den anden side forsvinder.
Den gældende form. Den nedtonede form bag din tegning kan ikke brydes.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hvert brud er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Et mellemrum betyder, at omridset ikke længere er lukket der, så Færdig finder kun et omrids, hvis andre linjer lukker det igen. En deling, hvor intet fjernes, ændrer intet i det omrids, der gives videre.

Se også

Ofte stillede spørgsmål

Hvordan deler jeg en linje i to uden at fjerne noget?

Tryk på B og derefter R hurtigt efter hinanden, klik linjen der, hvor den skal deles, og tryk på Enter. Linjen bliver til to linjer, der mødes i det punkt.

Hvordan åbner jeg et mellemrum med en præcis bredde i et omrids?

Klik omridset ved den ene side af mellemrummet, skriv så det andet punkt, for eksempel @0.9;0 for 90 centimeter på tværs, og tryk på Enter.

Hvilken del forsvinder, når jeg bryder et lukket omrids?

Stykket fra det første punkt til det andet i den retning, omridset blev tegnet. Forsvinder den anden side, fortryder du med Ctrl+Z og angiver de to punkter i omvendt rækkefølge.
