VVS-punkt
VVS placerer et vandudtag eller et afløbspunkt med ét klik, på en væg eller i et rums gulv. Rørene tegnes ikke i hånden: forsyningen fra fordelerskabet eller vandmåleren og afløbene til den nærmeste faldstamme føres af sig selv.
Hvad det er
Værktøjet VVS placerer punkterne i VVS-installationen: der, hvor vandet kommer ind, og der, hvor det løber ud. Listen ved siden af værktøjerne viser punkterne fra din standard; i et projekt efter den danske standard for eksempel koldtvandsudtag og varmtvandsudtag, en afspærringsventil, et fordelerskab til rør-i-rør, afløb fra toilet, håndvask, bidet, køkkenvask, bruser, badekar, vaskemaskine og opvaskemaskine, afløb i flere dimensioner, et gulvafløb, en faldstammeudluftning og et tagnedløb. Vandmåleren har sit eget værktøj.
Rørene følger af sig selv. Forsyningen er en stjerne: hvert koldt og varmt udtag får sin egen føring fra det nærmeste fordelerskab, eller fra vandmåleren, når der ikke er noget, gennem gulvet og op ad sin væg. Hver etages afløbspunkter løber til den nærmeste faldstamme i ét net, ført med fald og fittings. Intet af det gemmes: flyt et punkt, så føres rørene igen. De vises med overlejringen VVS.
Hvornår du bruger det
- Når vand- og afløbspunkterne i et badeværelse, et køkken eller et bryggers skal placeres.
- Når du vil tilføje et gulvafløb i en bruser eller en garage.
- Når du vil kontrollere det net, studiet fører, efterhånden som du tilføjer punkter.
Trinnene

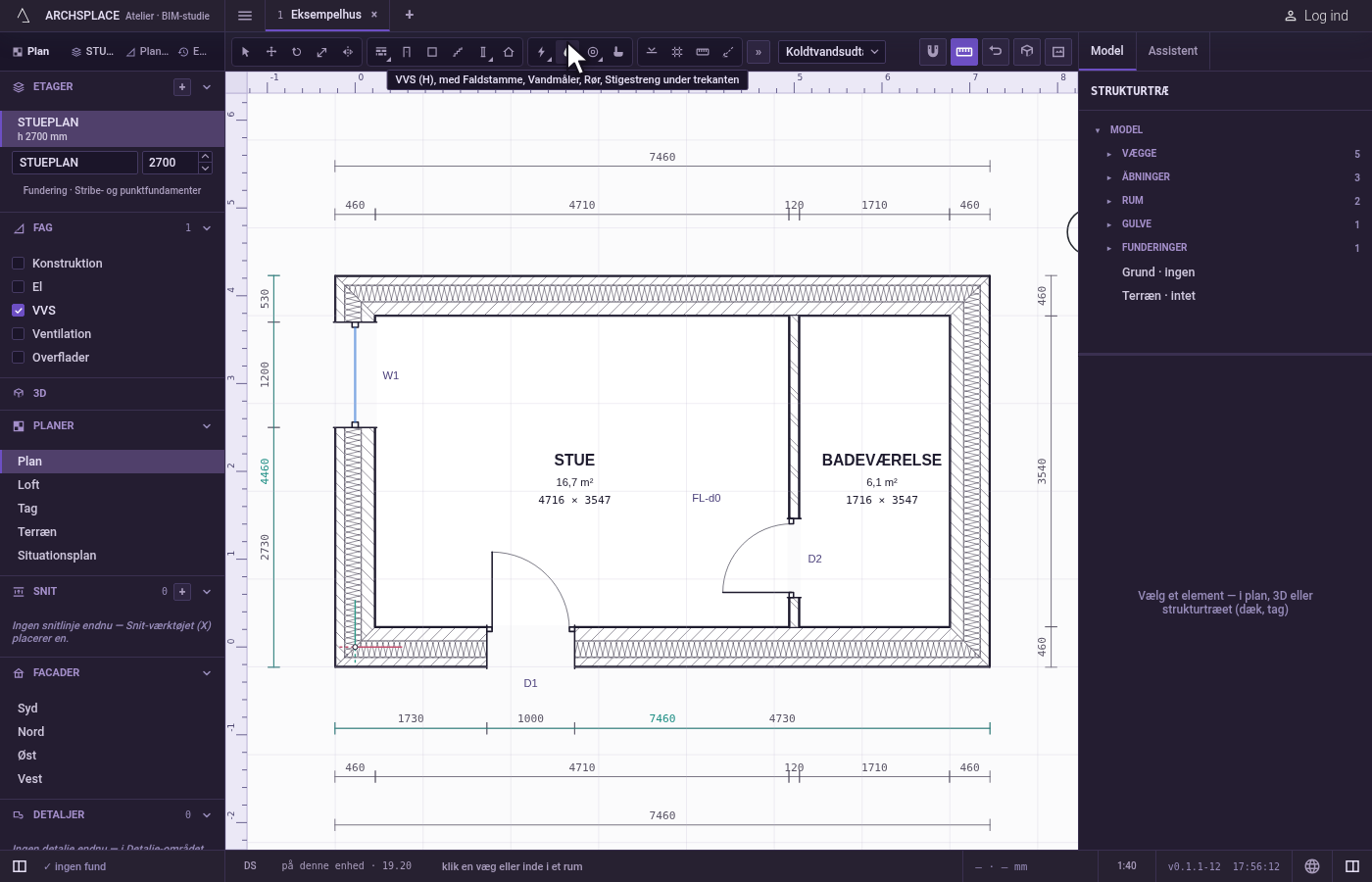

Tag værktøjet. Tryk på
H, eller klik på knappen VVS. Statuslinjen beder dig klikke på en væg eller inde i et rum.

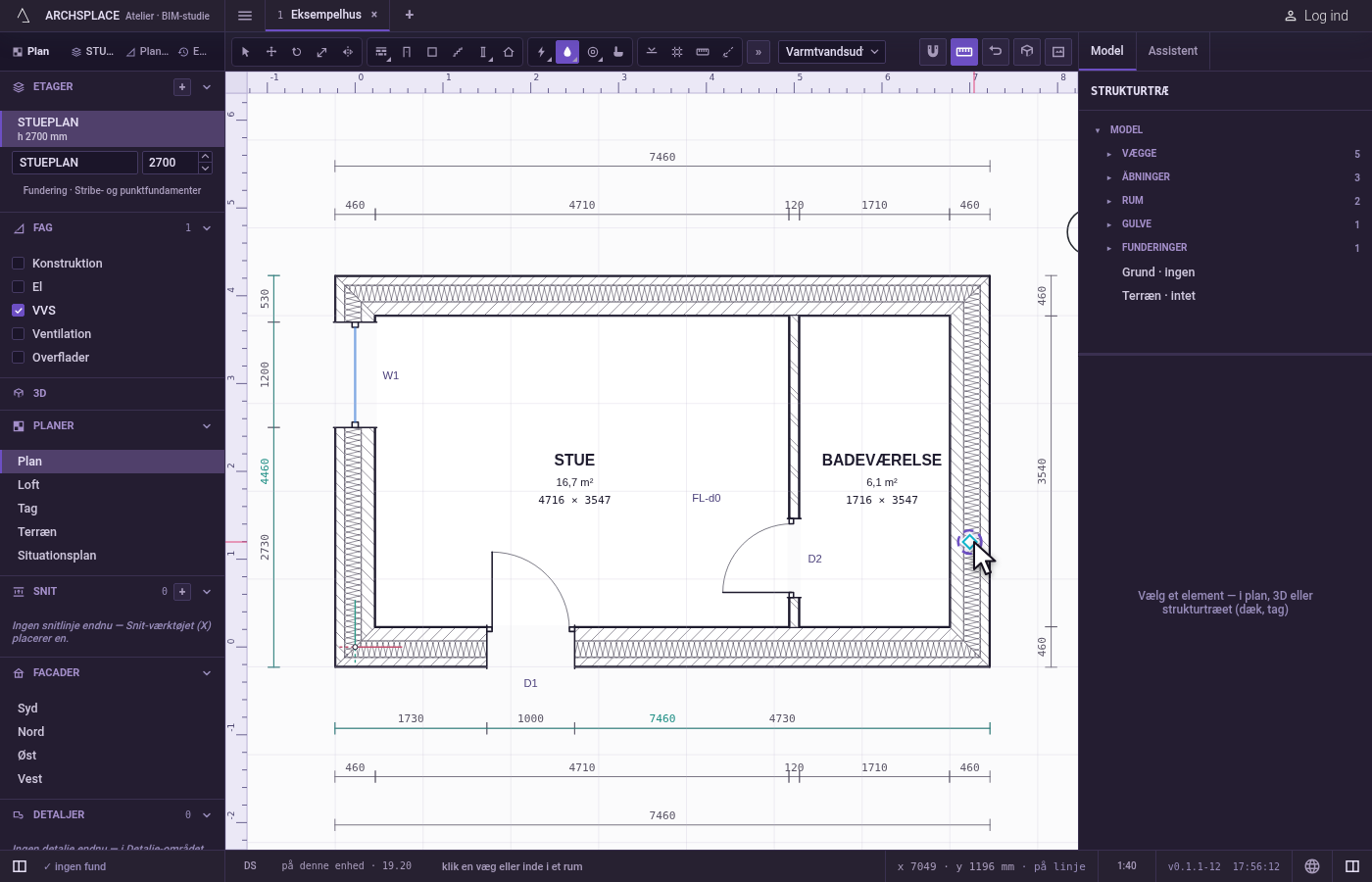

Vælg punktet. Vælg det i listen ved siden af værktøjerne.

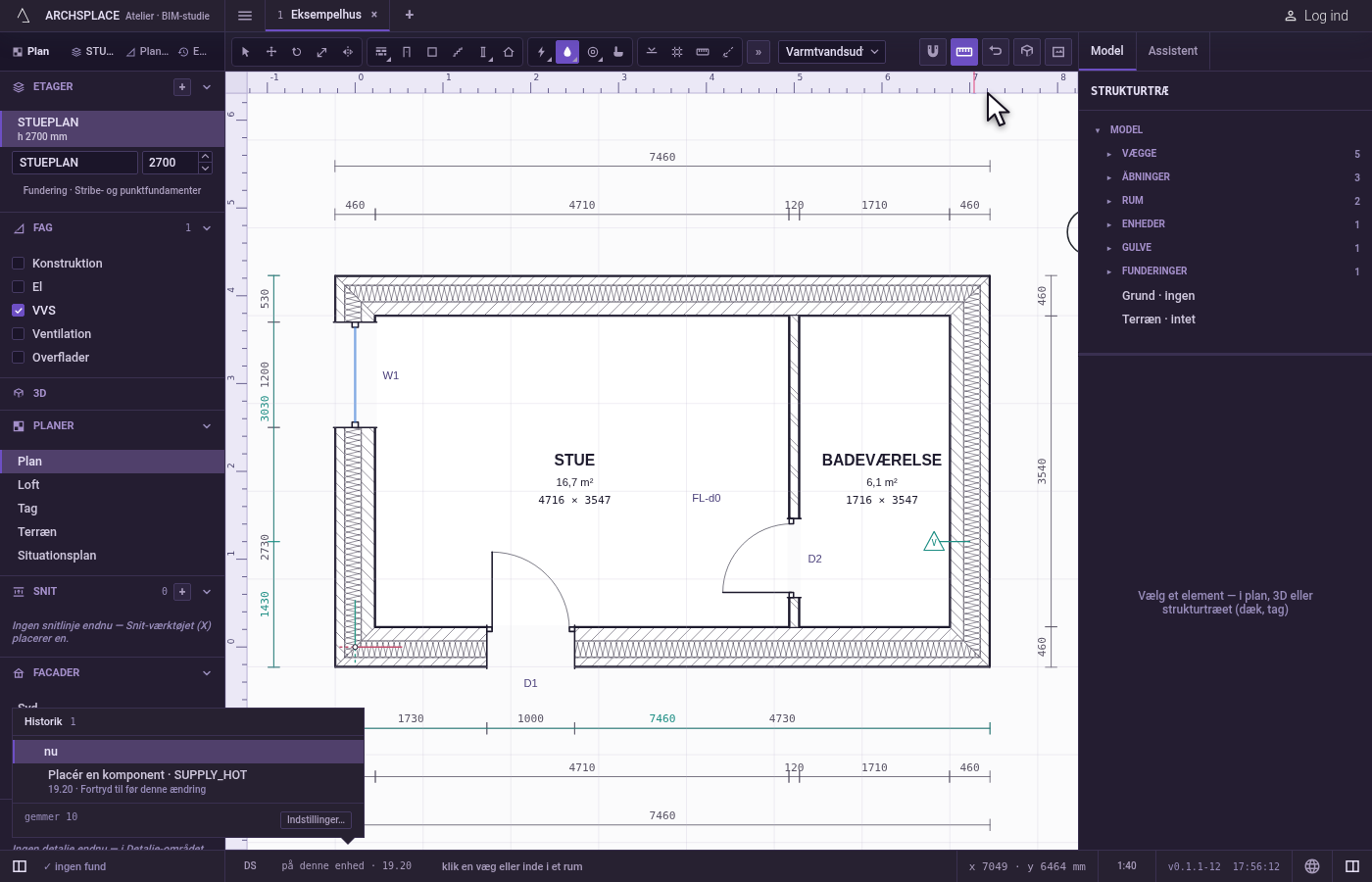

Klik der, hvor det skal stå. Et vandudtag, en ventil eller et fordelerskab står på en væg: klik på væggen eller inden for cirka 60 cm af den, på den side, det skal vende mod. Et gulvafløb står i et rum: klik inde i rummet. Et afløbspunkt kommer, hvor du klikker: inden for cirka 45 cm af en væg står det på den væg, længere væk står det i gulvet i det rum, du klikkede i.

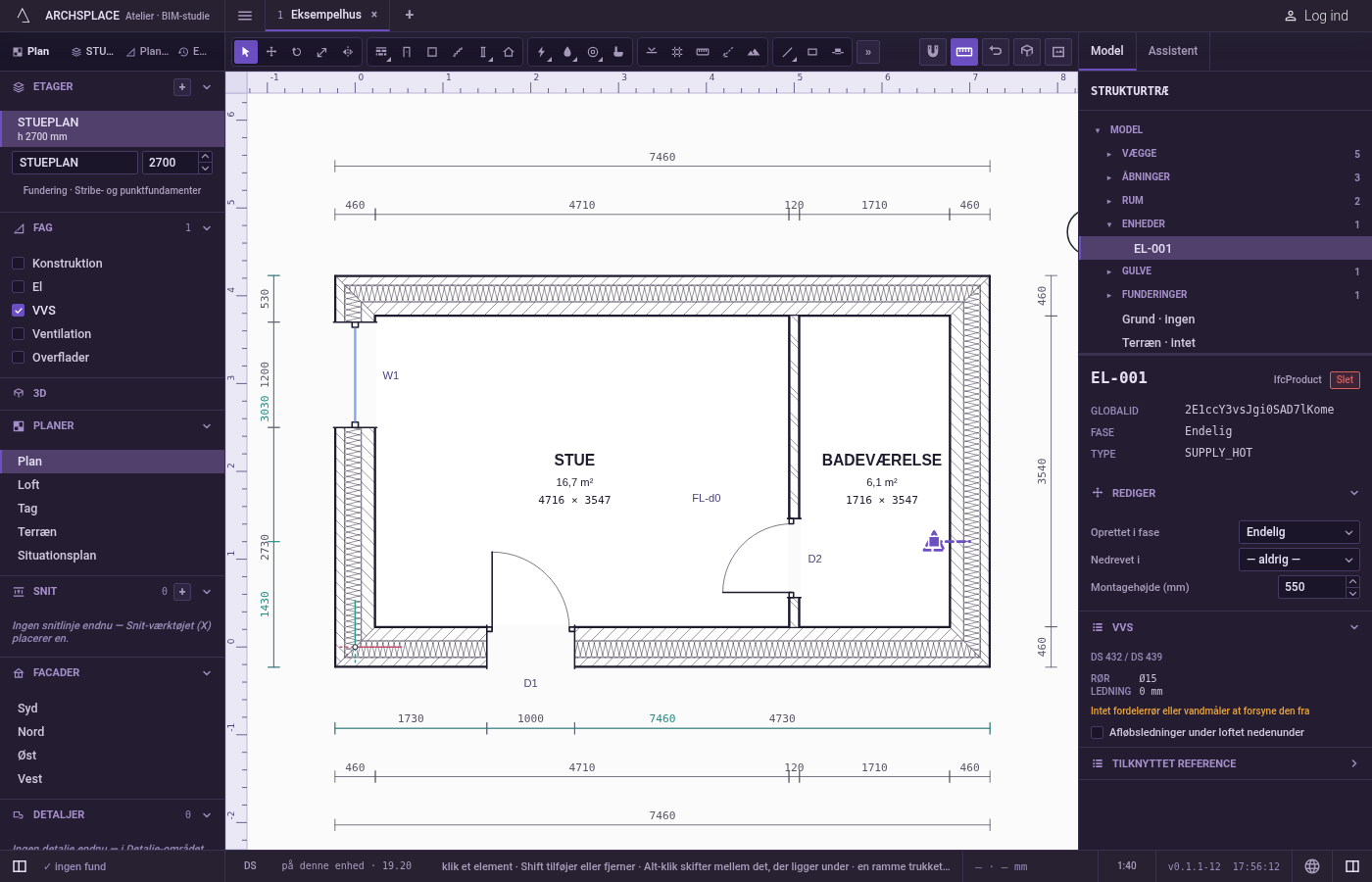

Justér det i dets panel. Vælg punktet med Vælg for at indstille dets monteringshøjde og læse, hvad dets rør eventuelt ikke kunne klare.
Hvad det afviser
- Et vægpunkt langt fra alle vægge. Længere end cirka 60 cm fra alle vægge placeres intet.
- Et gulvpunkt uden for et rum. Uden for alle rum, som væggene omslutter, beder en besked dig klikke inde i et rum, og intet placeres.
- Det samme punkt to gange. Et punkt af samme type på samme side af samme væg, inden for 5 cm af et, der allerede står der, afvises med en besked: placér det ved siden af.
- Et punkt, intet rør kan nå. Projektet markerer et punkt, der er sat i en åbning eller over et hul i gulvet, og siger i dets panel, når dets rør måtte krydse et hul, en søjle, en bjælke eller en åbning.
Hvad det skriver i kontrakten
Én ny punktpost sidst i projektets liste over installationspunkter, som ét trin, som én fortrydelse tager tilbage: dets type og enten dets væg, dets afstand langs den og dets side, eller dets rum og dets punkt i gulvet, med den fase, visningen tegner i. Rørene, deres dimensioner, fald og fittings skrives aldrig: de udledes af punkterne, hver gang projektet opbygges.
Begreber
Ofte stillede spørgsmål
Er det nok at placere et toilet for at få dets afløb?
Nej. En sanitetsgenstand er arkitektur og forbindes ikke til noget. VVS-installationen begynder ved dens punkter: placér toilettets afløbspunkt og dets koldtvandsudtag med dette værktøj.
Hvor løber afløbene hen?
Hver etages afløbspunkter løber til deres nærmeste faldstamme, ført i ét net med fald og fittings. Placér mindst én faldstamme med værktøjet Faldstamme.
Kommer et afløbspunkt i væggen eller i gulvet?
Det kommer, hvor du klikker: inden for cirka 45 cm af en væg står det på den væg, længere væk står det i rummets gulv.
