Bue om centrum i moduleditoren

Bue om centrum tegner en buet fuge inde i et mønsters modul ud fra dens startpunkt, dens centrum og dens slutning, drejende mod uret fra starten. I stedet for slutningen kan du skrive den vinkel, buen dækker, i grader.

Hvad det er

Bue om centrum tegner en bue, som en passer gør. Det første punkt er der, hvor buen begynder, det andet er dens centrum, så afstanden mellem dem er radius, og det tredje siger, hvor den slutter: buen drejer mod uret fra starten, rundt om centrum, hen til der, hvor markørens retning fra centrum møder cirklen. Buen er én fuge, og den forbliver en ægte bue overalt.

Det er den samme Bue om centrum som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når du vil tegne en bue om et kendt centrum, for eksempel et hjørne af modulet til et viftemønster.
Når du vil tegne en bue med en præcis vinkel, for eksempel en kvart- eller en halvcirkel.
Kender du de to ender og et punkt på kurven, er Bue enklere.

Trinnene

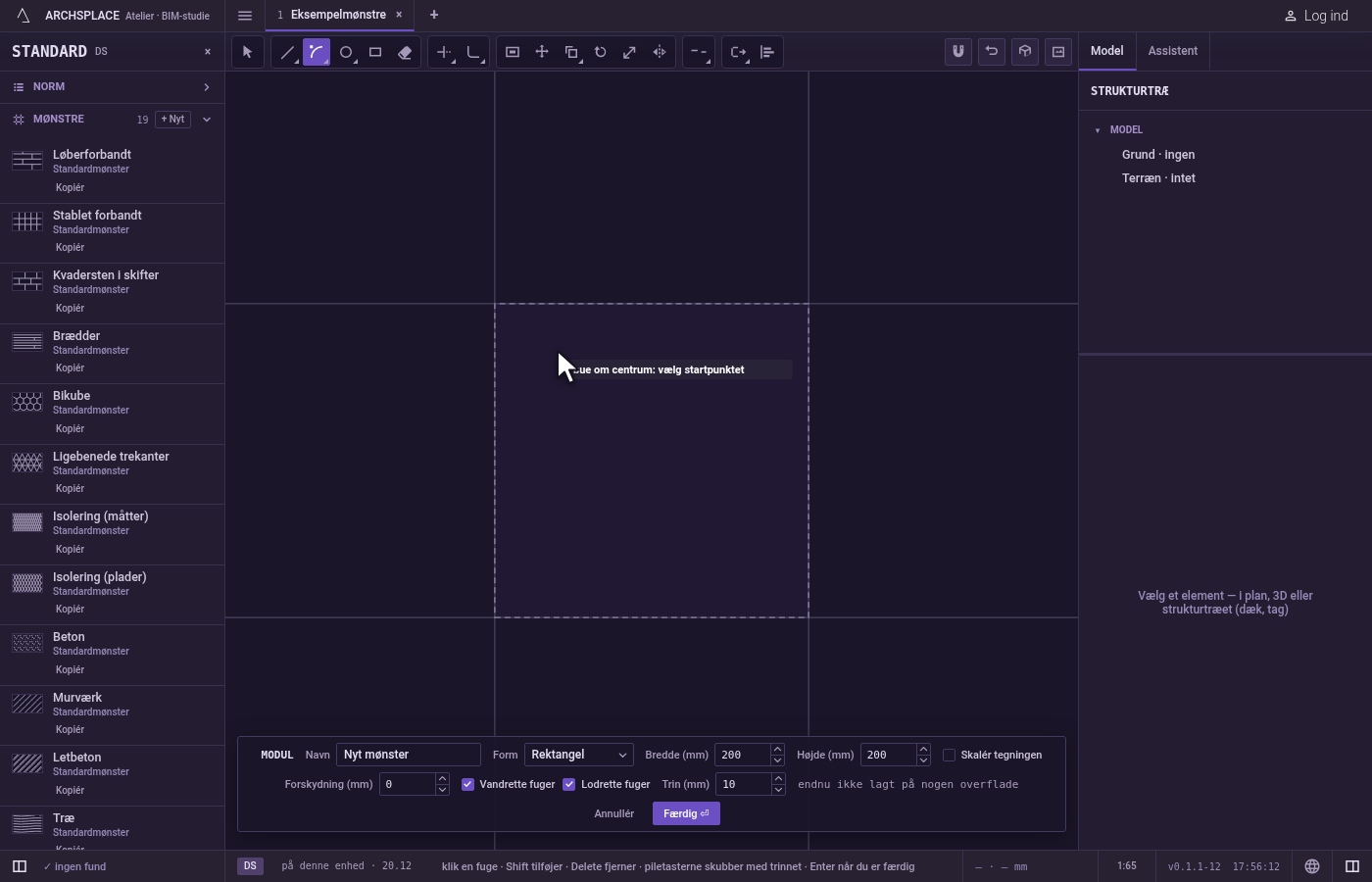

Tag værktøjet. Skriv A og derefter C efter hinanden, eller klik på Bue om centrum i linjen. Det deler knap med Bue og Bue med radius. A åbner Bue et øjeblik, og C fuldender denne.

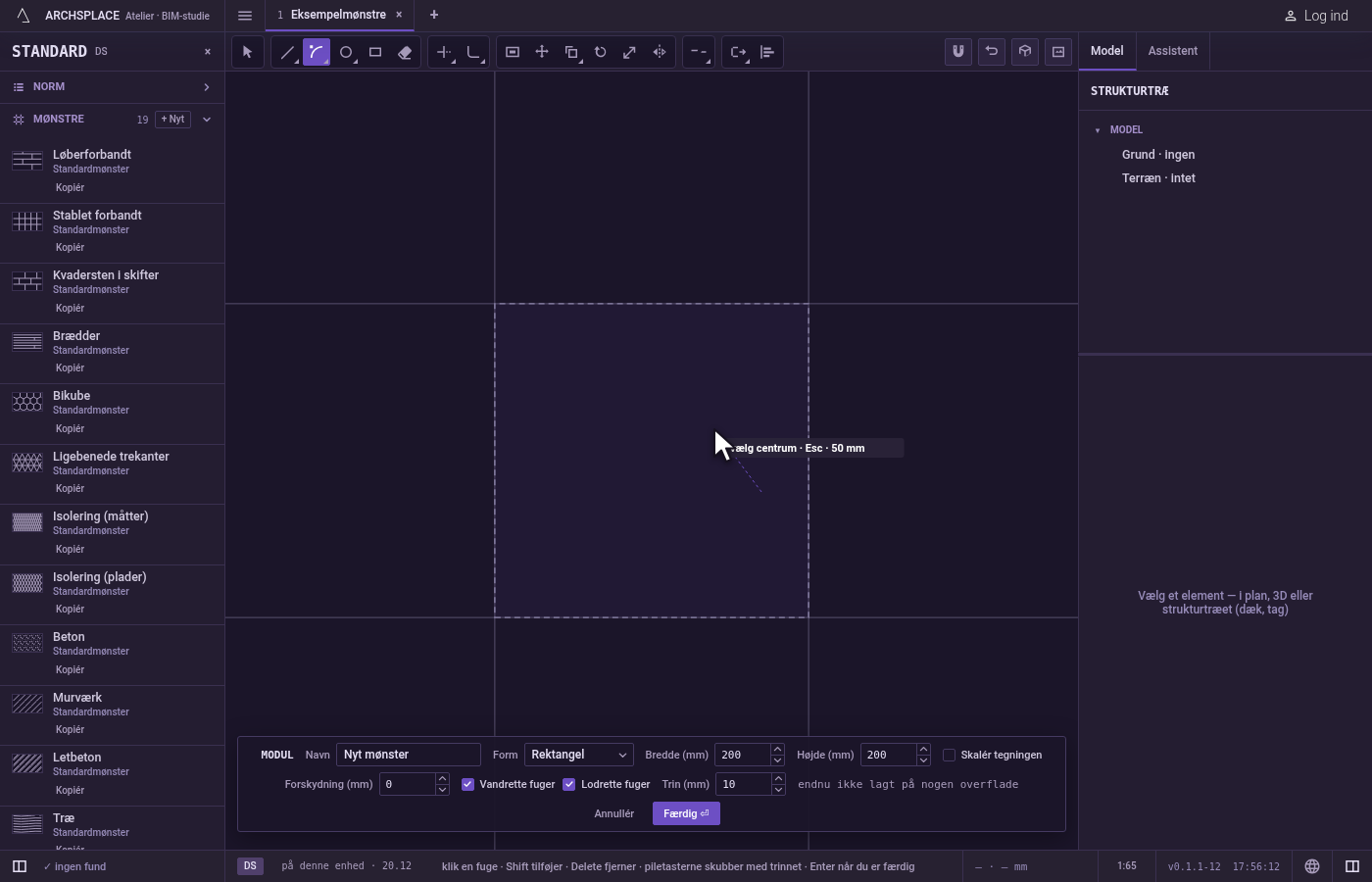

Vælg starten. Klik den, eller skriv x;y og tryk på Enter, målt fra modulets nederste venstre hjørne.

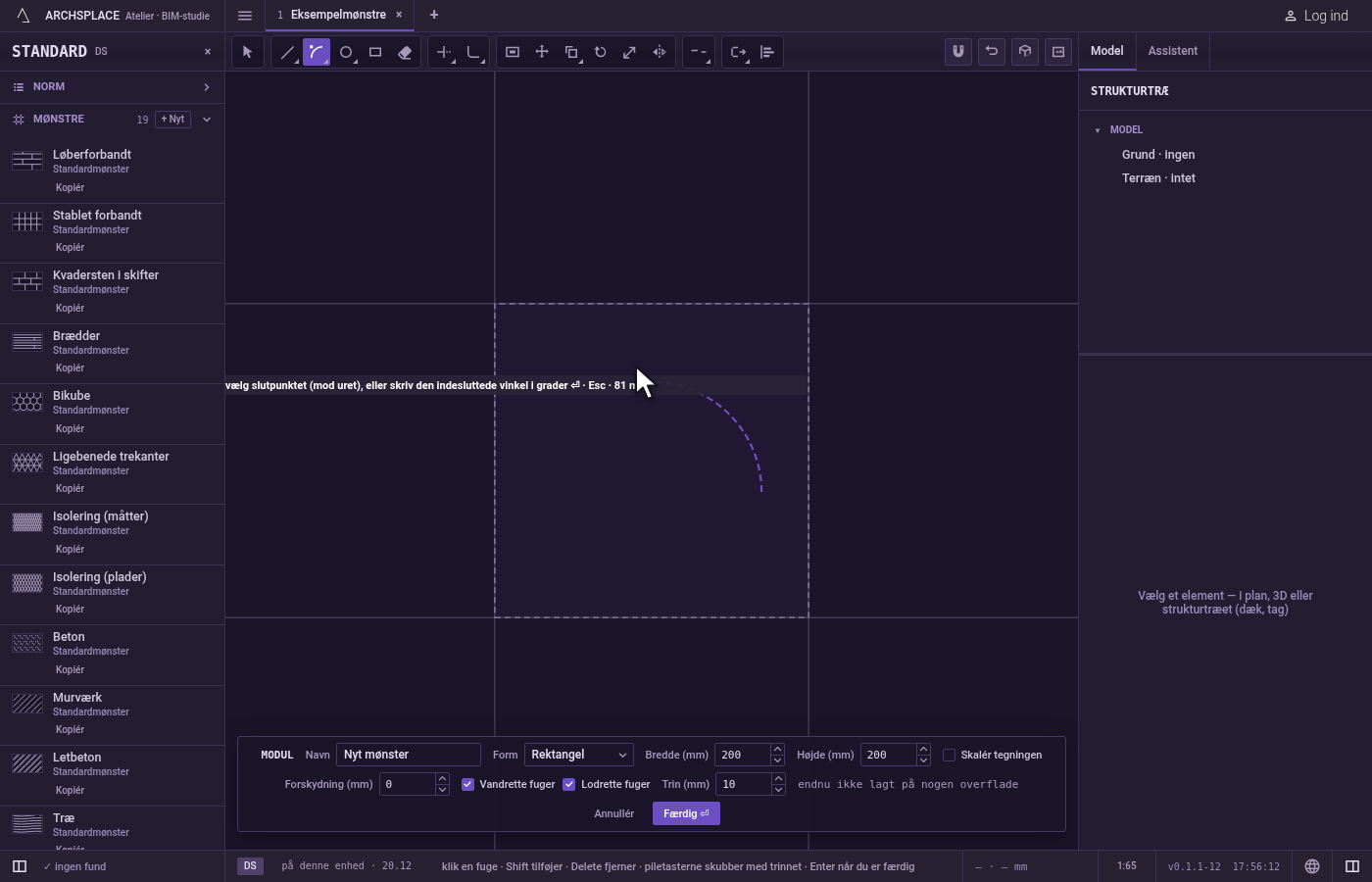

Vælg centrum. Klik det. Afstanden fra starten er radius.

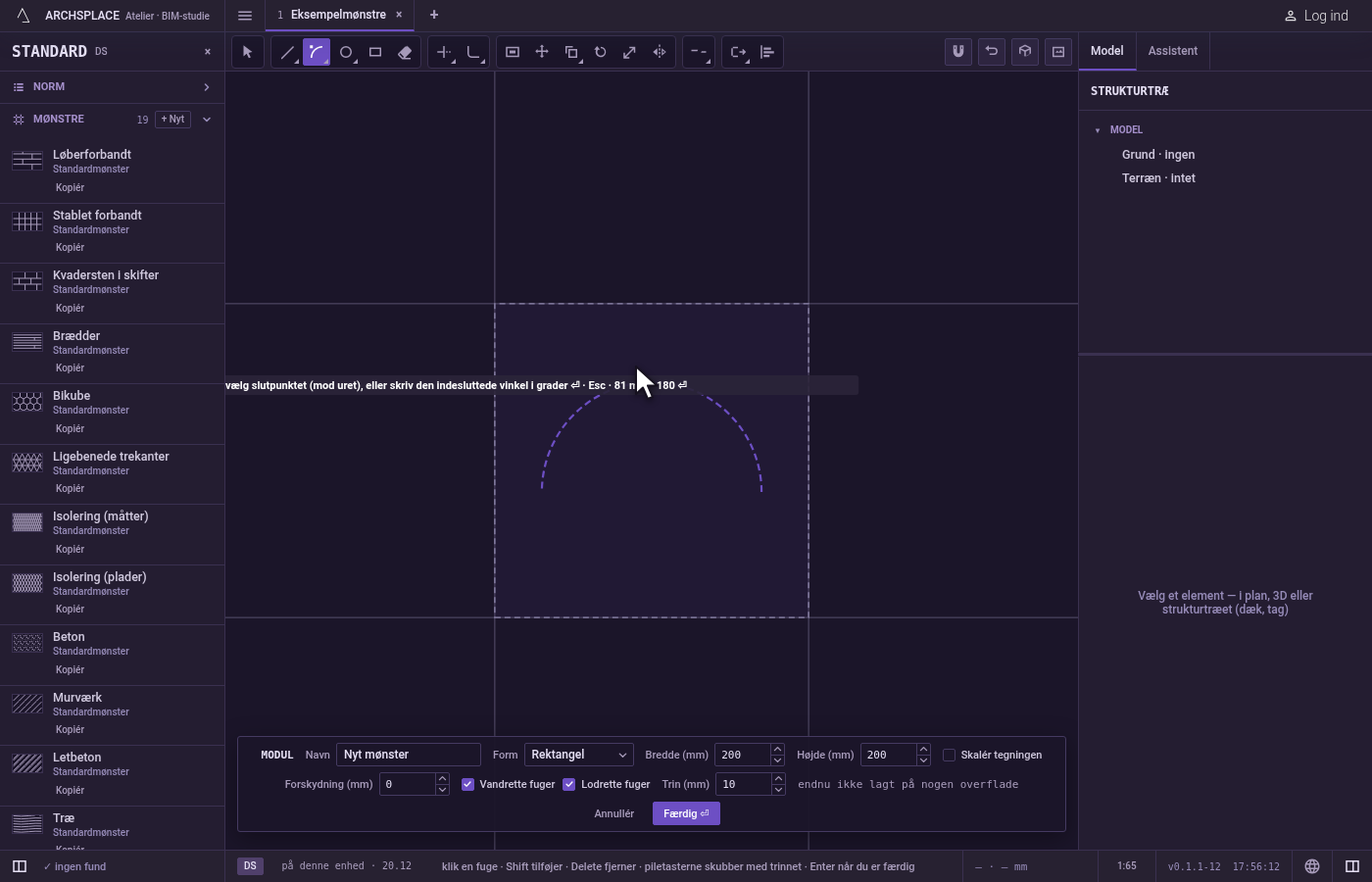

Angiv slutningen. En spøgelsesbue følger markøren og drejer mod uret fra starten. Klik for at afslutte den. For at være præcis skriver du den vinkel, buen dækker, i grader, og trykker på Enter: en negativ vinkel går med uret. Tegnes spøgelsesbilledet i afvisningsfarven, ville klikket blive afvist.

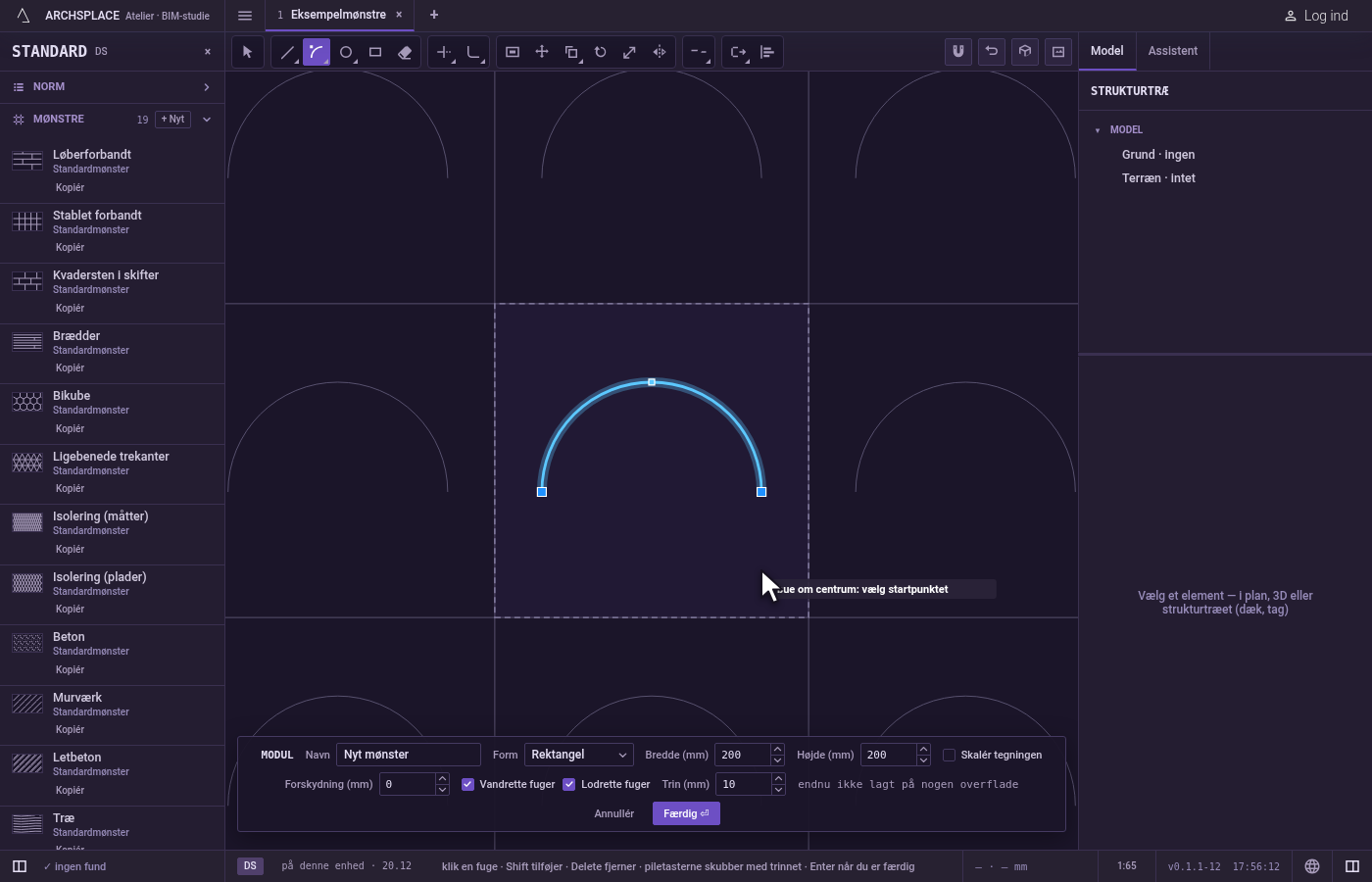

Tegn den næste, eller afslut. Buen står, valgt, og værktøjet venter på en ny start. Esc dropper de punkter, du placerede, og forlader derefter værktøjet til fordel for Vælg. Ctrl+Z fortryder den sidste bue. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

En bue, der forlader modulet. Ville en del af kurven stå uden for modulet, tegnes intet, og editoren siger en figur skal blive inde i modulet.
En bue, der næsten er en hel cirkel. En, der spænder over mere end cirka 345 grader, afvises med den bue er for åben. Tegn i stedet en Cirkel.
En start oven på centrum, eller en bue uden vinkel. De giver ingen figur, og teksten siger det punkt danner ingen figur.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne. En bue gemmes som sine to ender med kurven imellem, så den forbliver en ægte bue. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvilken vej går buen?

Mod uret fra starten, rundt om centrum, hen til der, hvor markørens retning fra centrum møder cirklen. Vil du gå med uret, skriver du en negativ vinkel.

Hvordan tegner jeg en præcis kvartcirkel?

Vælg starten, så centrum, skriv så 90 og tryk på Enter.

Hvorfor blev min bue afvist?

En bue, der spænder over mere end cirka 345 grader, afvises som for åben; tegn i stedet en Cirkel. En bue, der ville forlade modulet, afvises også.
