Linje

Linje tegner en kæde af rette linjer i skitseeditoren, ét hjørne pr. klik eller pr. skrevet længde. Et klik tilbage på det første hjørne, eller C, lukker den til et omrids, og Enter afslutter den åben.

Hvad det er

Linje tegner rette linjer fra hjørne til hjørne i skitseeditoren. Hvert klik placerer et hjørne, og den næste linje begynder der, så en række klik er én kæde. Kæden lukker sig til et omrids, når du kommer tilbage til dens første hjørne, eller den forbliver åben, når du afslutter den. Fra det tredje hjørne tegnes figuren, der er i gang, udfyldt og lukket tilbage til markøren, så du ser det omrids, du er ved at lave.

Den nedtonede gældende form bag din tegning er en magnet: dens hjørner, midtpunkter og kanter, dine egne linjers og deres skæringers, trækker alle i markøren, og det gør visningens linjer også.

Hvornår du bruger det

Når du vil tegne et nyt omrids med lige sider, for eksempel et spidsbuet vindue, et trapez eller et L-formet felt.
Når du vil tilføje en enkelt ret linje hen over en figur for at dele den eller afkorte mod den senere.

Trinnene

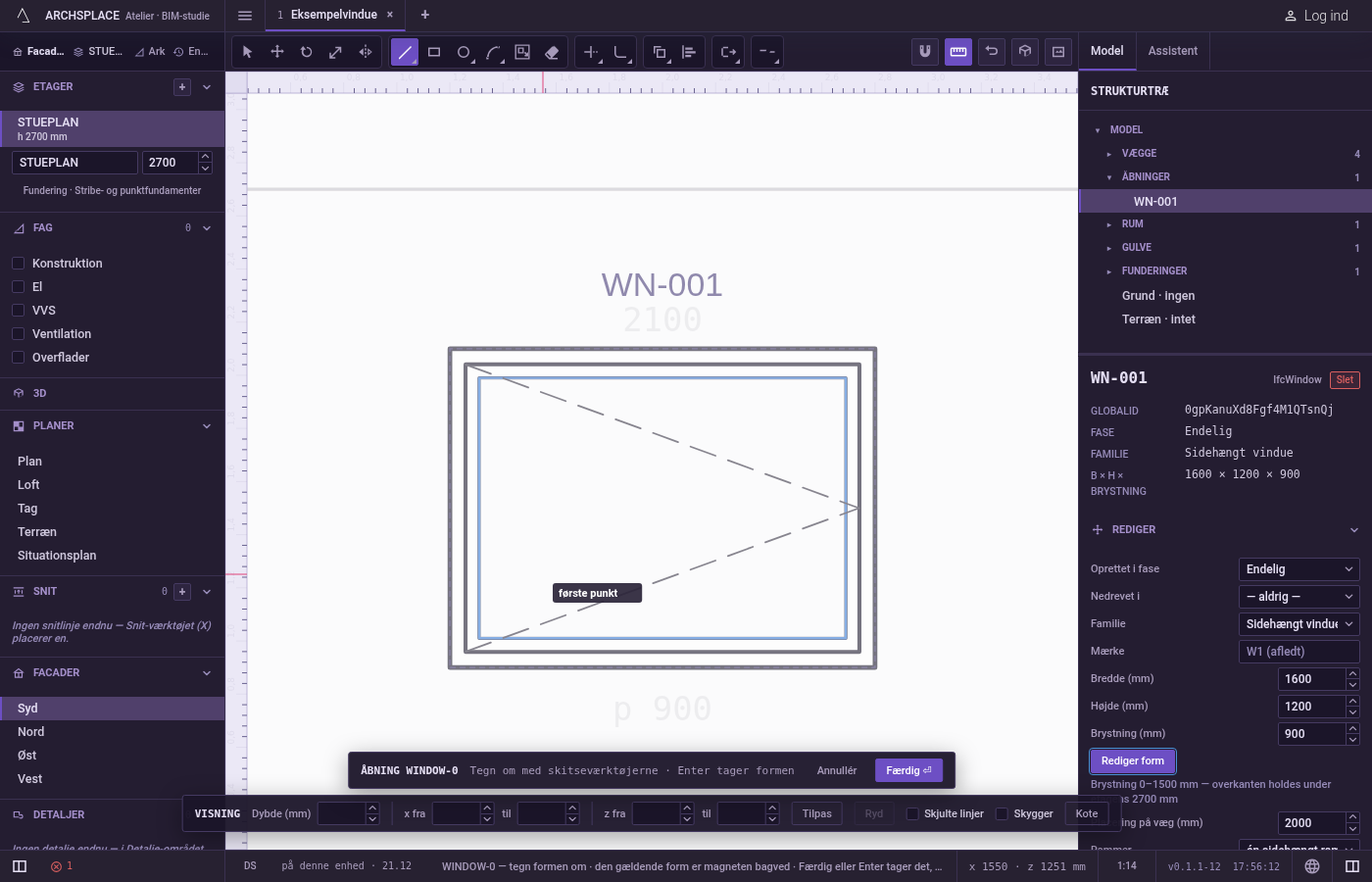

Tag Linje. I skitseeditoren (se Vælg for vejene ind) trykker du på L eller klikker på Linje i editorens værktøjslinje. Knappen lyser op i værktøjslinjen. Teksten ved markøren siger første punkt.

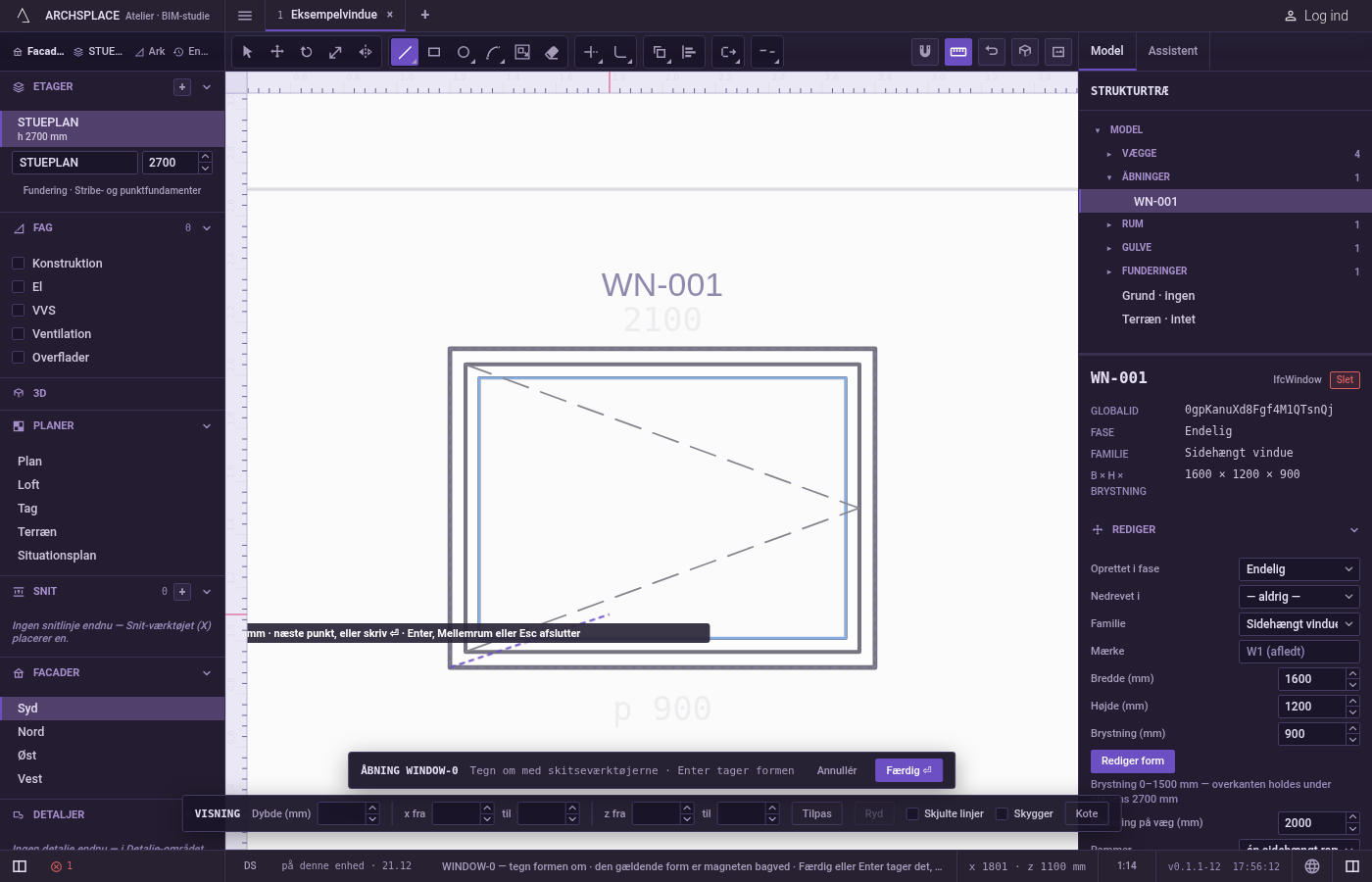

Klik det første hjørne. Det fanger det, der er nær, og fanget vises på markøren.

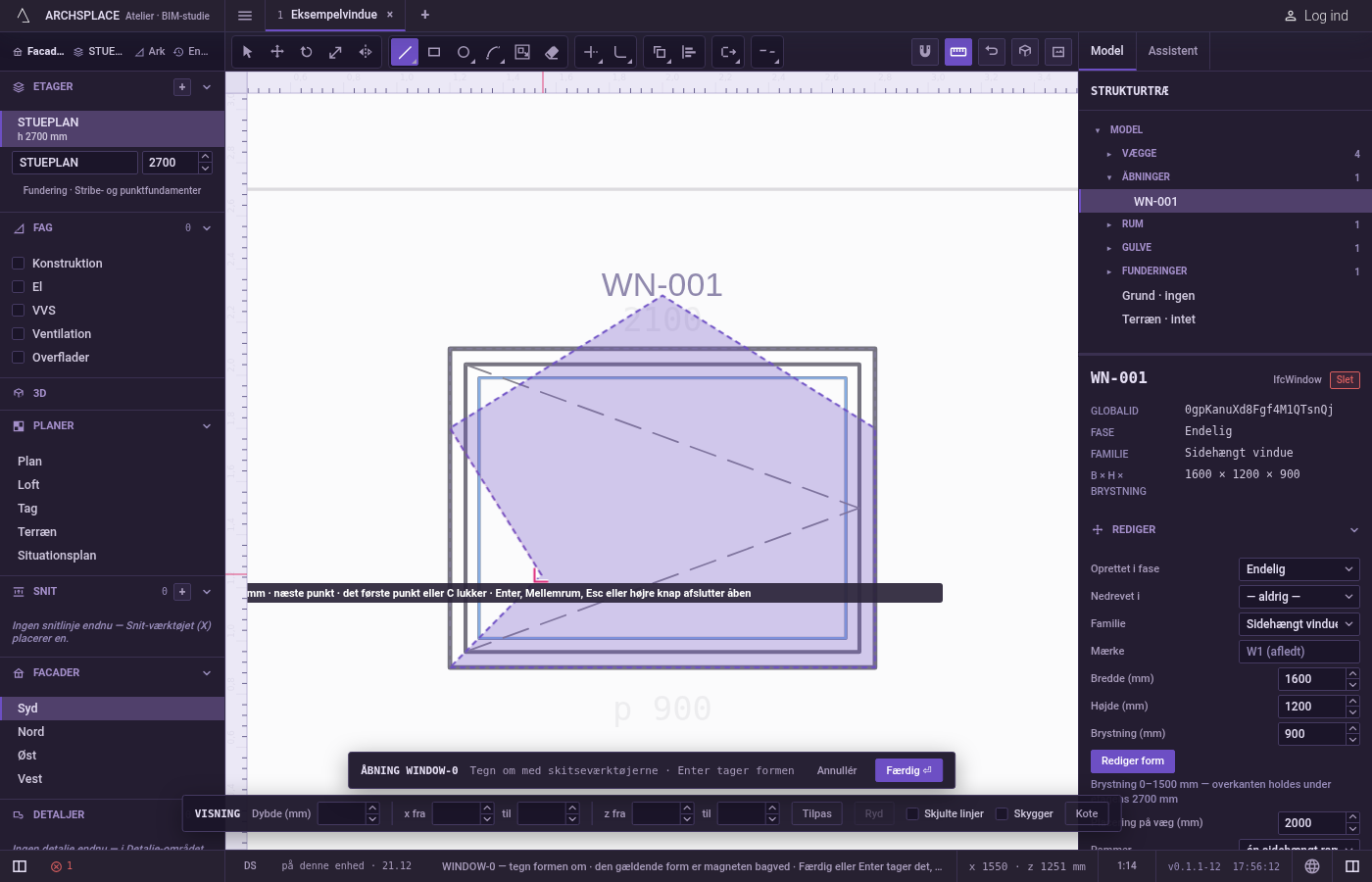

Klik de næste hjørner. En linje følger markøren fra det sidste hjørne, og teksten viser dens længde. Hvert klik placerer et hjørne. Du kan også trykke, trække og slippe: slippet placerer det næste hjørne. For en præcis længde peger du i retning af den næste side, skriver længden i projektets enheder og trykker på Enter. Backspace sletter det sidst skrevne tegn, eller, når intet er skrevet, det sidst placerede hjørne.

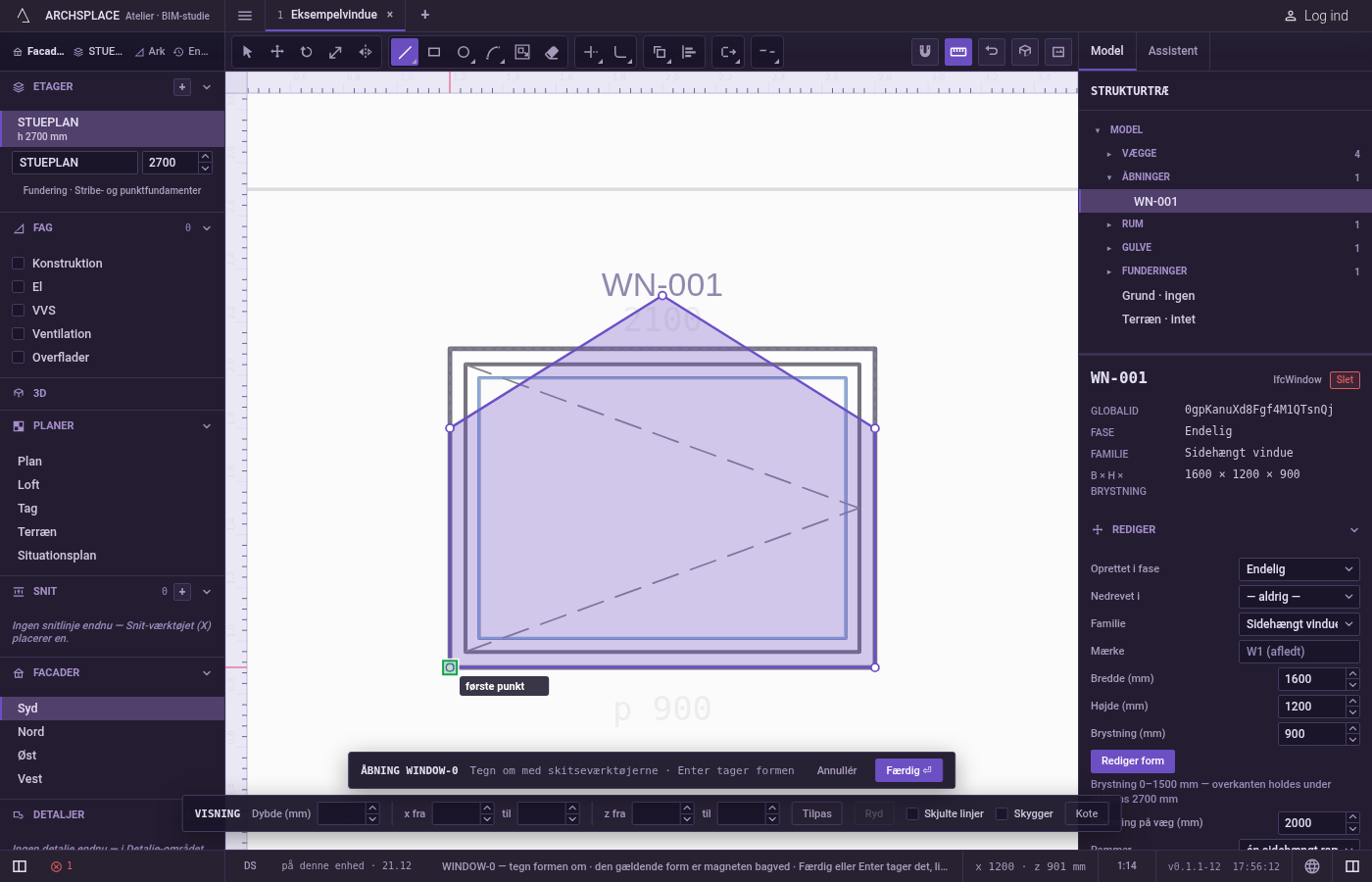

Luk omridset. Klik det første hjørne igen, eller tryk på C, når der er mindst tre hjørner. Det lukkede omrids bliver, og Linje er klar til en ny kæde.

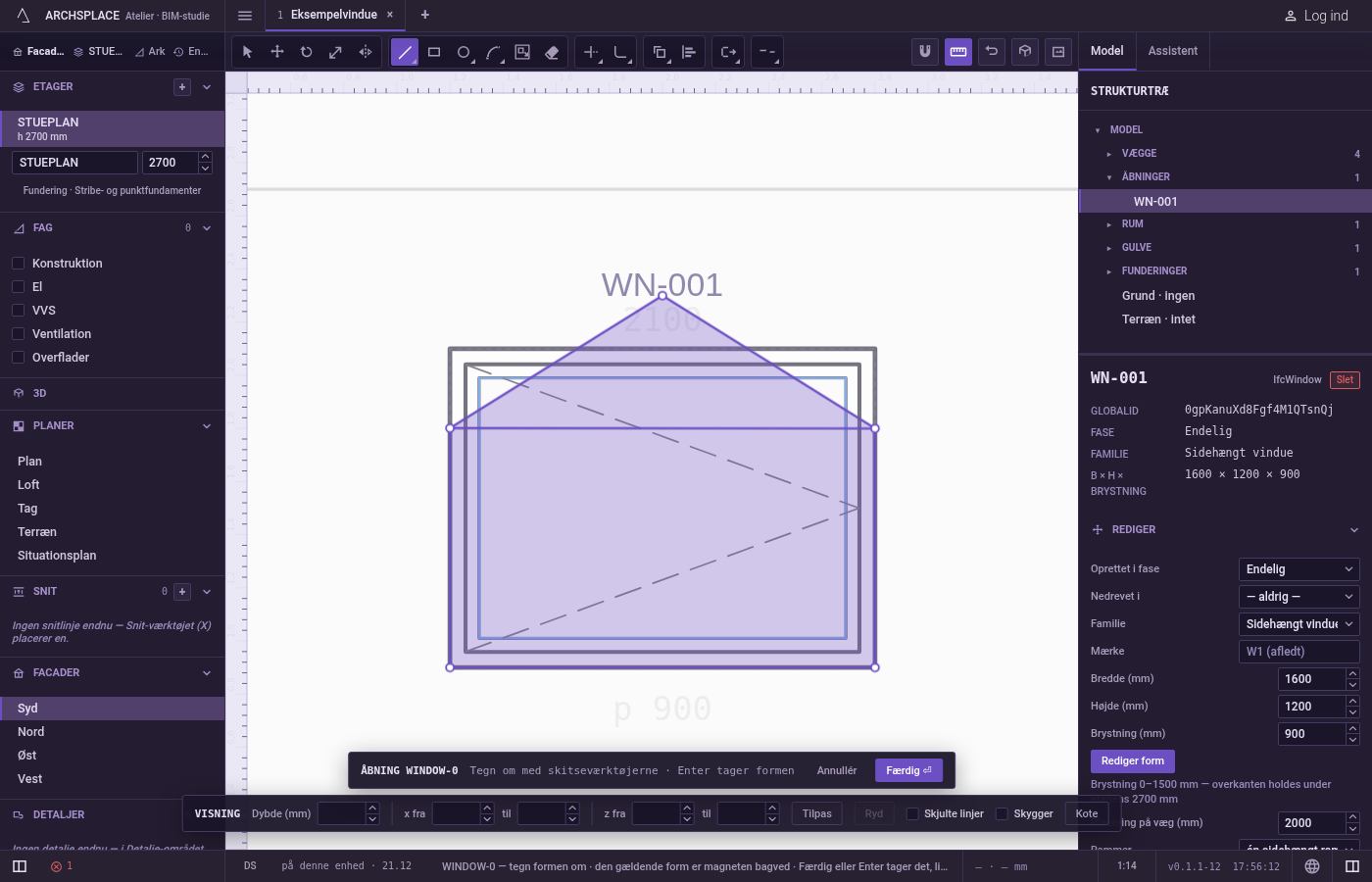

Eller afslut den åben. Tryk på Enter, eller klik med højre museknap for at afslutte kæden, hvor den er, og blive i Linje. Mellemrum eller Esc afslutter den også åben og går tilbage til Vælg. En kæde skal have to hjørner for at blive; med et enkelt hjørne dropper Esc det.

Hvad det afviser

Det samme hjørne to gange i træk. Et klik på det sidste hjørne gør ingenting.
En længde skrevet før det første hjørne. Tal tæller først, når en kæde er startet. Skrevet før droppes de.
Koordinater. Linje tager en længde langs markøren, ikke et punkt skrevet som tal. Vil du skrive punkter, bruger du Polylinje.
At lukke med for få hjørner. C kræver tre hjørner; med to gør det ingenting. Enter med kun ét hjørne gør heller ingenting.
Den gældende form. Dine linjer fanger den, men ændrer den aldrig. Den er ikke en del af din tegning, medmindre du tegner oven på den.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver kæde føjes til tegningen inde i editoren med hjørnerne afrundet til millimeteren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde. Færdig læser hvert område, dine linjer omslutter, hvor de end krydser eller rører hinanden, og den skal finde præcis ét omrids uden en ø. Det omrids bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen. En spidsbuet åbning tegnet med fem hjørner ser sådan ud:

Se også

Ofte stillede spørgsmål

Hvordan lukker jeg det omrids, jeg tegner?

Klik tilbage på dets første hjørne, eller tryk på C, når du har mindst tre hjørner. Enter, Mellemrum, Esc og højre museknap afslutter i stedet kæden åben.

Hvordan tegner jeg en side med en præcis længde?

Efter et hjørne peger du i retning af den næste side, skriver længden og trykker på Enter. Det næste hjørne lander i den afstand i markørens retning.

Tæller en åben kæde som et omrids?

Kun der, hvor dens linjer sammen med tegningens andre linjer omslutter noget. Færdig læser hvert område, linjerne lukker om, så en kæde, hvis ender lander på en eksisterende linje, kan fuldende et omrids uden selv at være lukket.
