Afkort

Afkort skærer en del af en linje eller en kurve i skitseeditoren tilbage til de linjer, der krydser den, med et klik, en boks trukket hen over flere dele eller et hegn. Alle tegningens andre linjer skærer, medmindre du har valgt de skærende linjer først.

Hvad det er

Afkort fjerner den del af en linje, der ligger mellem de linjer, der krydser den. Peg på en linje, så vises delen mellem de to nærmeste skæringer på hver side af markøren med rødt; et klik fjerner den. En del ved den åbne ende af en linje går fra den sidste skæring til den ende. Et lukket omrids, der krydses to gange, beholder resten som én åben linje, og en cirkel, der skæres mellem to skæringer, bliver til den bue, der er tilbage, stadig en ægte bue.

Afkort arbejder på linjerne, som du tegnede dem: et rektangel er én lukket linje med fire sider, en kæde fra Linje er én linje. Alle tegningens andre linjer er skærekanter, og det er linjens egne sider, der ikke ligger op ad delen, også. Vælger du nogle linjer, før du tager Afkort, er det kun dem, der skærer.

Hvornår du bruger det

Når en cirkel eller et rektangel skal skæres tilbage til en linje tegnet hen over den, for at lave en halvcirkel eller et indhak.
Når du vil rydde det udhæng væk, hvor to linjer krydser forbi et hjørne.
Når et omrids skal formes ud fra flere overlappende figurer.

Trinnene

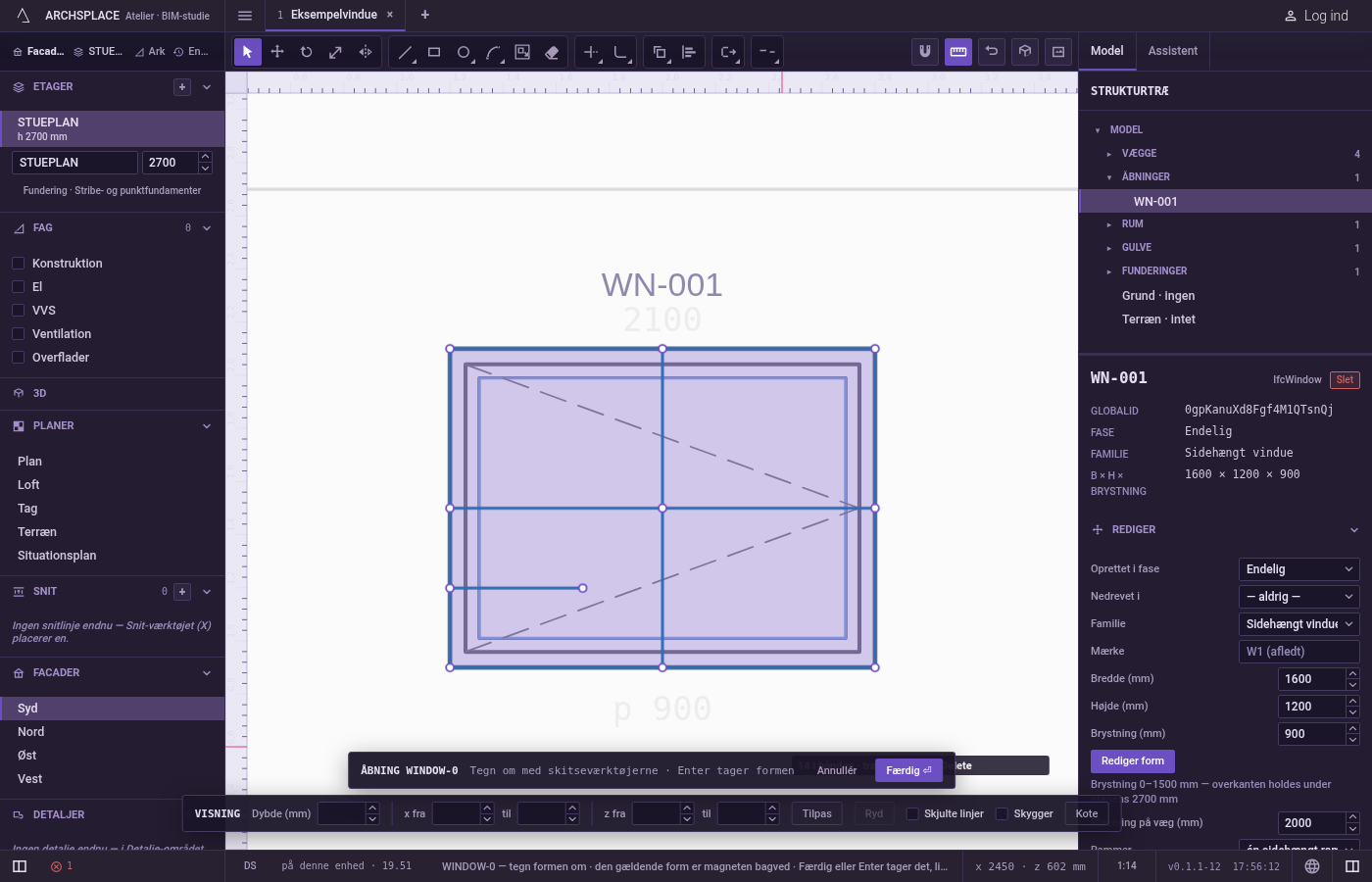

Vælg de skærende linjer, hvis du vil. I skitseeditoren (se Vælg for vejene ind) vælger du de linjer, der skal skære, med Vælg. Spring dette over, så skærer alle linjer.
Tag Afkort. Skriv T, eller T og derefter R, eller klik på Afkort i editorens værktøjslinje. Teksten ved markøren siger, hvad et klik vil gøre.

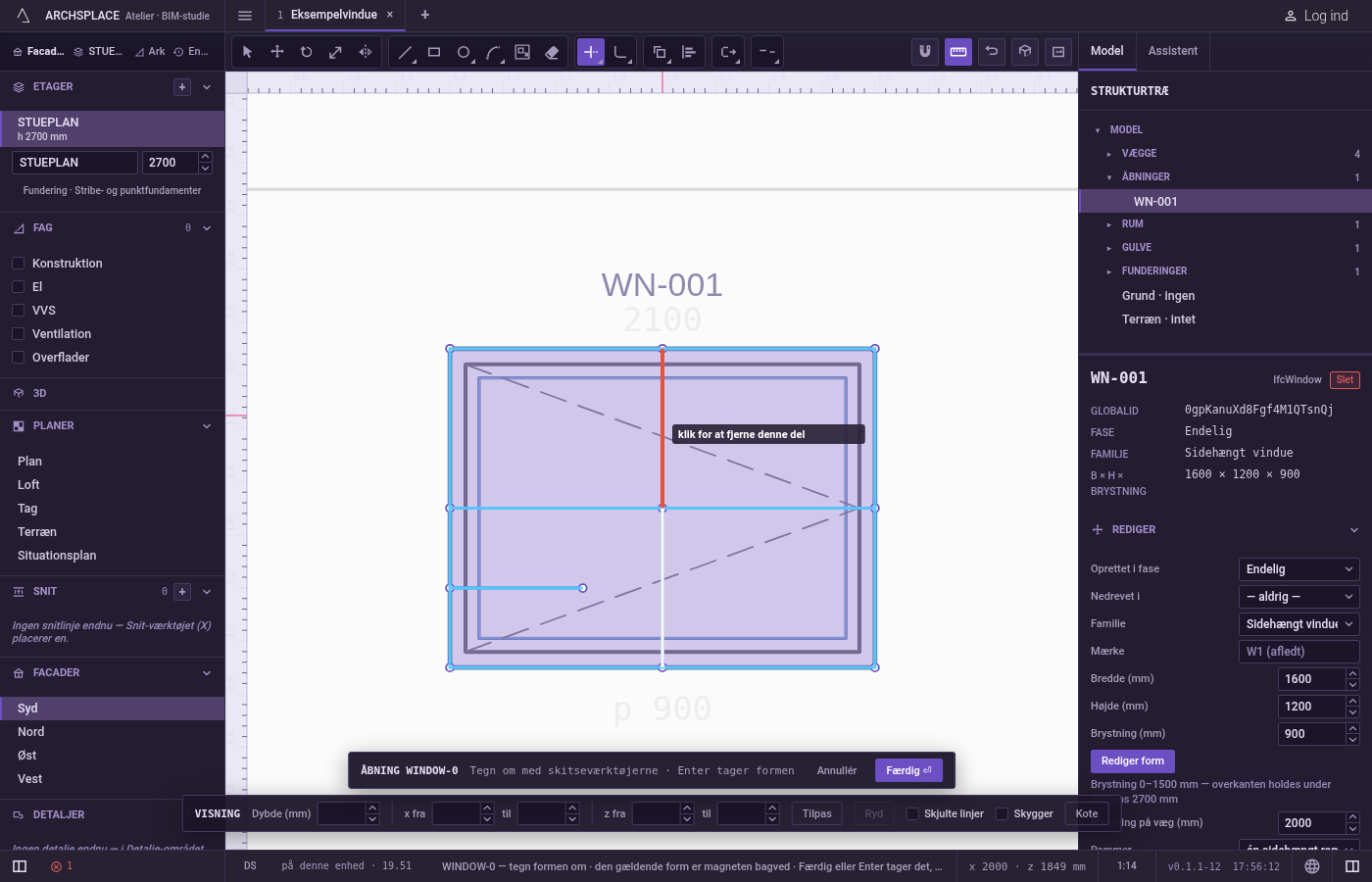

Peg på den del, der skal væk. Delen mellem de nærmeste skæringer lyser rødt, og teksten siger klik for at fjerne denne del. Afkort læser markøren præcist uden magnet, så ved en skæring får du den linje, du står på.
Klik. Delen er væk, og Afkort er klar til den næste. De skærende linjer, du valgte, forbliver valgt.

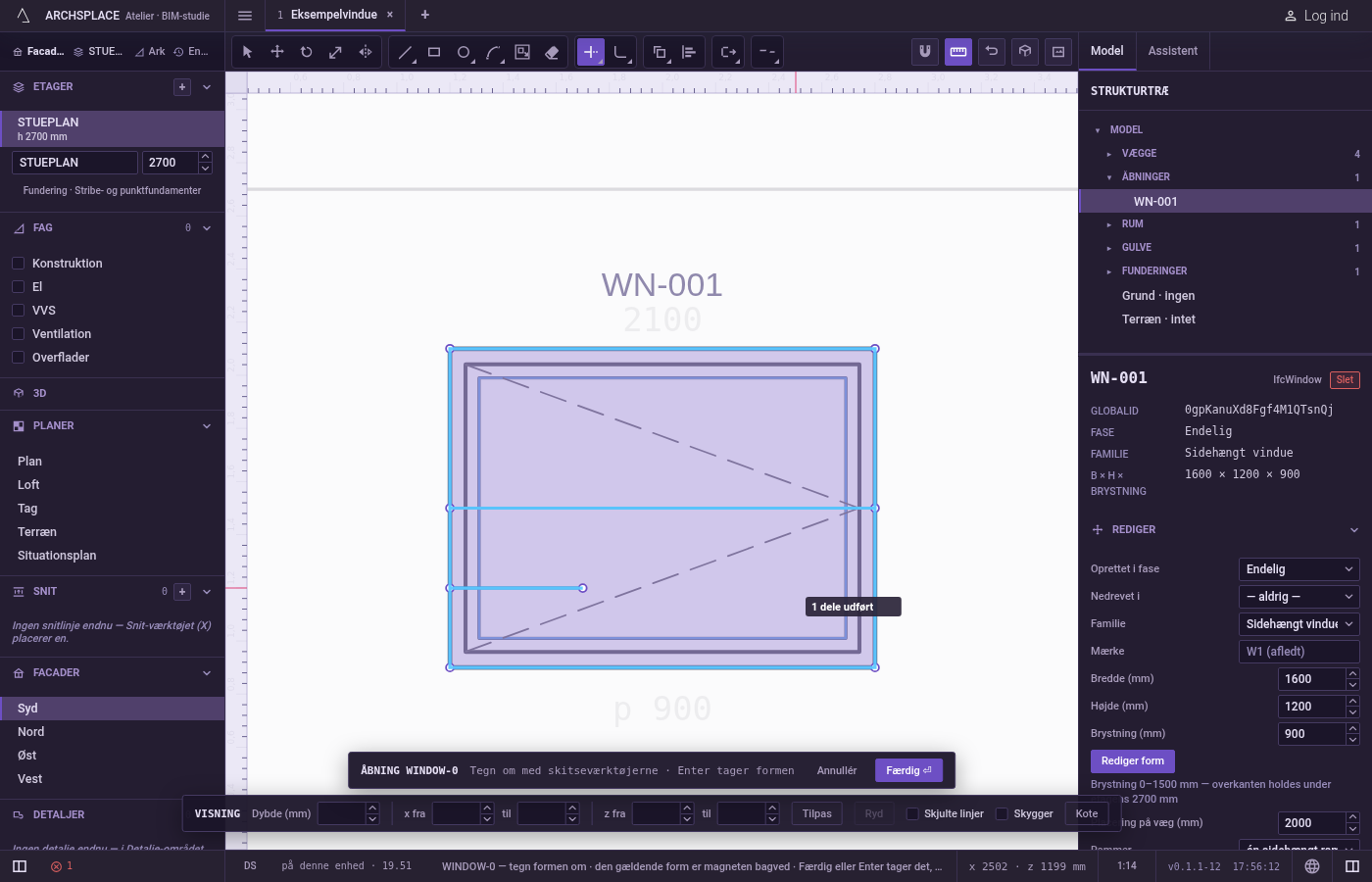

Eller træk en boks. Tryk ved siden af delene, træk hen over dem i en hvilken som helst retning, og slip. Mens du trækker, vises hver del, boksen rører, med rødt; når du slipper, afkortes de alle, og teksten tæller de afkortede dele.

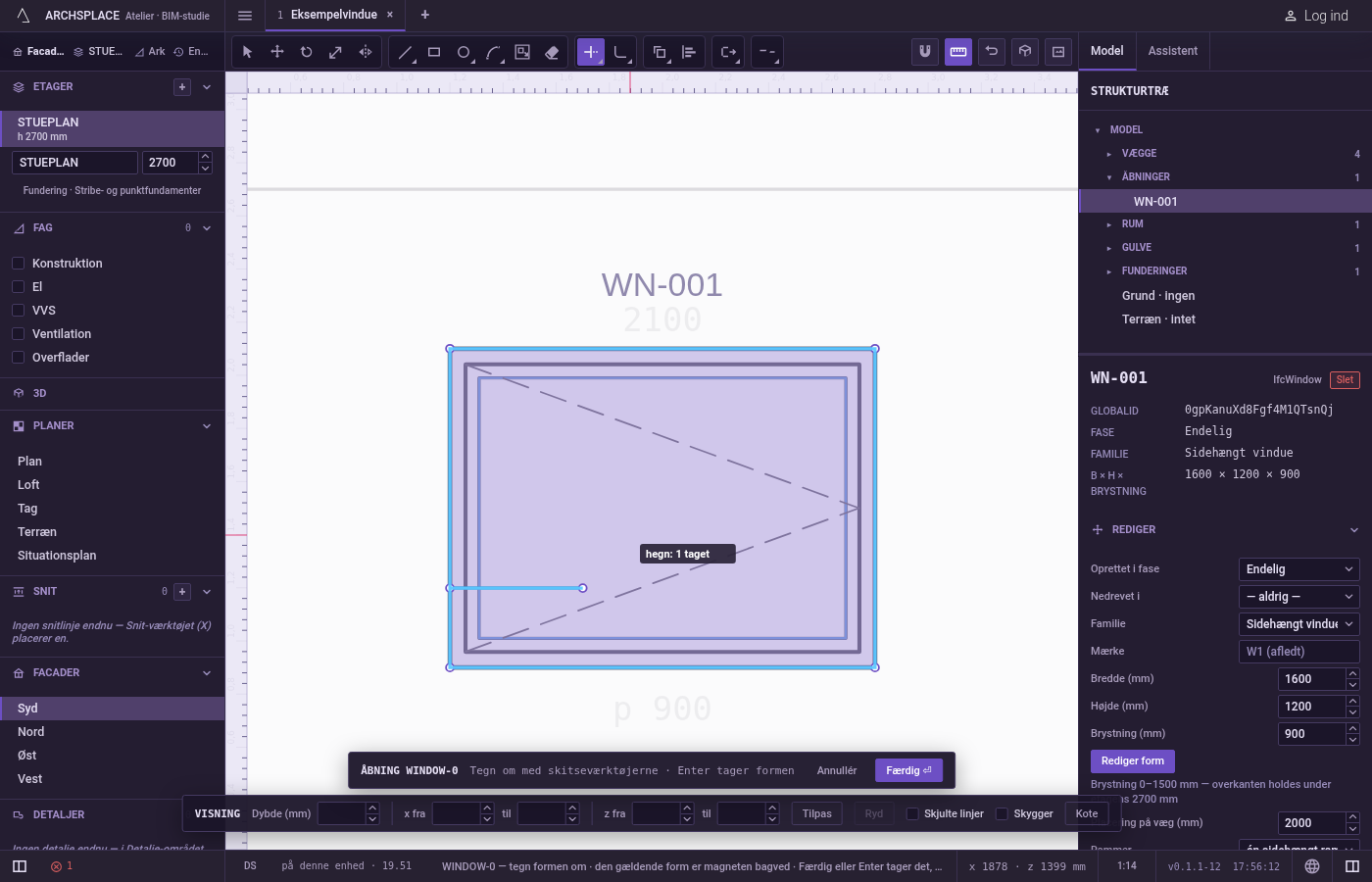

Eller tegn et hegn. Tryk på F, klik så punkterne på en linje, der krydser de dele, der skal væk, og tryk på Enter. Hver del, hegnet krydser, afkortes. Esc dropper hegnet.

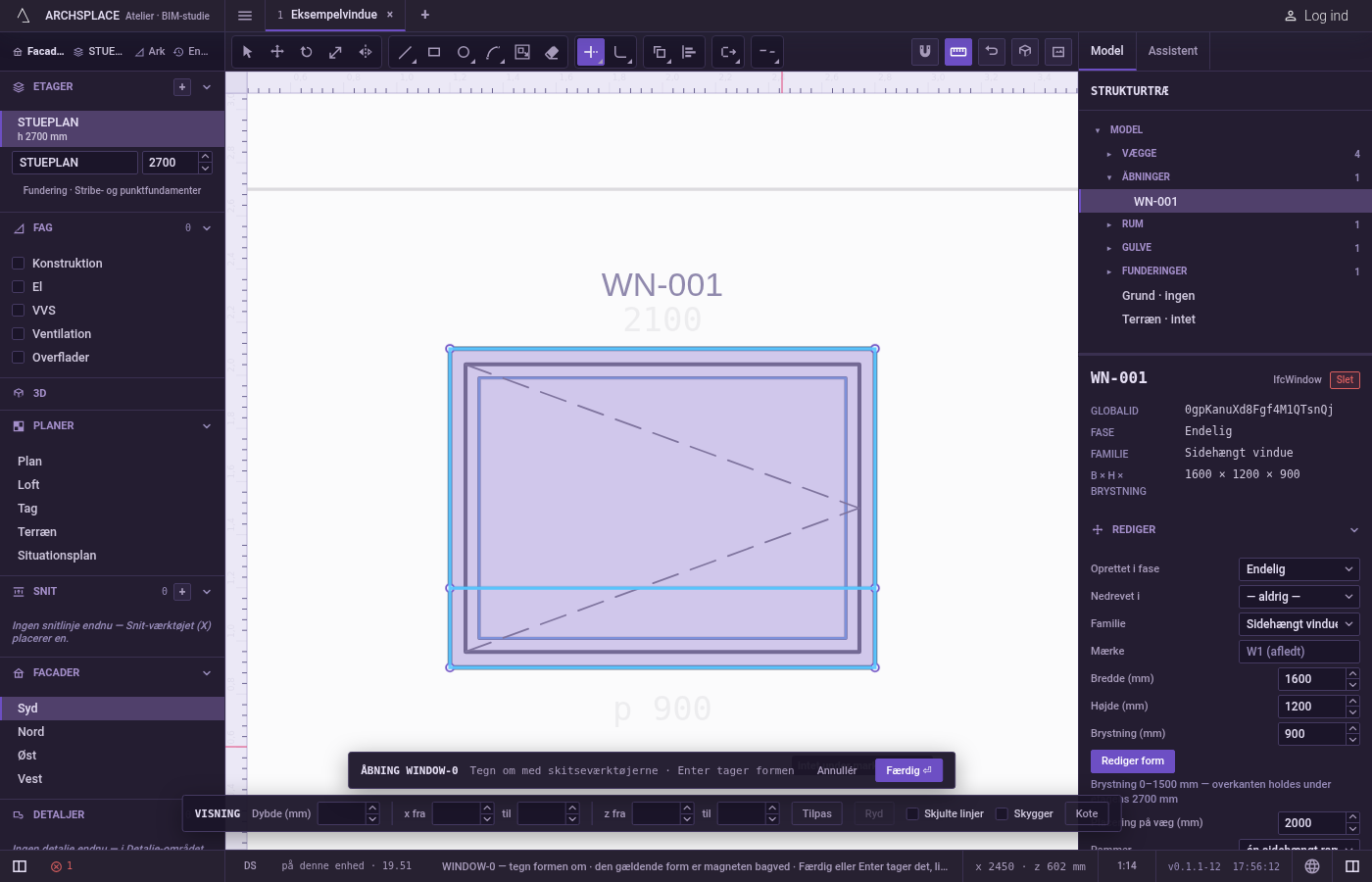

Forlæng i stedet. Hold Skift nede, mens du klikker, trækker en boks eller tegner et hegn: linjen under markøren forlænges i stedet til den næste linje, som Forlæng gør. Esc eller Mellemrum går tilbage til Vælg.

Hvad det afviser

Et klik på ingenting. Teksten siger intet under markøren, og intet ændres.
En linje, intet krydser. Teksten siger ingen kant skærer denne linje. Et lukket omrids skal have to skæringer. Tegn først en linje hen over den, eller slet den hel med Slet.
En boks eller et hegn over intet at afkorte. Teksten siger intet at afkorte under den boks eller hegnet krydser intet.
Den gældende form som skærekant. Den nedtonede form bag din tegning skærer aldrig. Tegn en linje oven på den for at skære mod den.
En valgt linje, der ikke krydser. Med skærende linjer valgt er det kun dem, der skærer. En linje, de ikke krydser, kan ikke afkortes, før du rydder markeringen.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver afkortning er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Det, der bliver, beholder sine ægte buer. En cirkel med radius 0,5 tegnet med Cirkel, krydset af en linje gennem centrum og afkortet under den, beholder sine to øverste kvartbuer; med linjen omslutter de en halv skive:

Se også

Ofte stillede spørgsmål

Hvordan vælger jeg, hvilke linjer der skærer?

Vælg de skærende linjer med Vælg, før du tager Afkort. Så skærer de, og intet andet gør, og de forbliver valgt til næste snit.

Hvordan afkorter jeg mange dele på én gang?

Træk en boks hen over dem, i en hvilken som helst retning: hver del, boksen rører, vises med rødt, og de forsvinder alle, når du slipper. Eller tryk på F, klik punkterne på en hegnslinje hen over delene, og tryk på Enter.

Hvorfor siger Afkort, at ingen kant skærer denne linje?

Intet krydser den linje, du pegede på, så der er intet sted at skære den tilbage til. Tegn først en linje hen over den, eller brug Slet til at fjerne den hel.
