Linje
Værktøjet Linje tegner rette linjer overalt i 3D-visningen, punkt efter punkt, på en flade, langs en kant, fra et hjørne eller på terrænet. Hver linje står i det øjeblik, du klikker dens ende, og linjer, der lukker sig plant, bliver til en flade.
Hvad det er
Værktøjet Linje tegner rette linjer i 3D-visningen, den ene efter den anden. Før hvert klik læser det, hvad der ligger under markøren: et hjørne, midten af en kant, en kant, en flade, en hjælpelinje, en akselinje gennem det sidste punkt, den sidste linjes forlængelse eller en retning vinkelret på den. En markør og et ord ved markøren (Endepunkt, Midtpunkt, På kant, På flade, På x-aksen, Vinkelret, Fra punkt og de andre) siger, hvad klikket vil tage. Over det tomme rum lander punktet på terrænet.
En linje holdes ikke tilbage, til du er færdig: den står i projektet i det øjeblik, du klikker dens ende, og den næste linje fortsætter derfra. Linjer, der krydser, deler hinanden, og linjer, der lukker et plant omrids, danner en flade. Tegnet på en flade af et legeme bliver linjerne en del af det legeme: en linje fra kant til kant deler dens flade, et lukket omrids inde i en flade skærer sin egen flade ud.
Hvornår du bruger det
- Når du vil tegne et omrids i rummet og trække det op til et volumen med Skub/træk.
- Når en flade på et legeme skal deles i dele, du kan skubbe eller trække hver for sig.
- Når du vil tegne den bane, en flade følger med Følg mig.
- Når du vil tegne konstruktionslinjer på en flade eller i luften.
Trinnene

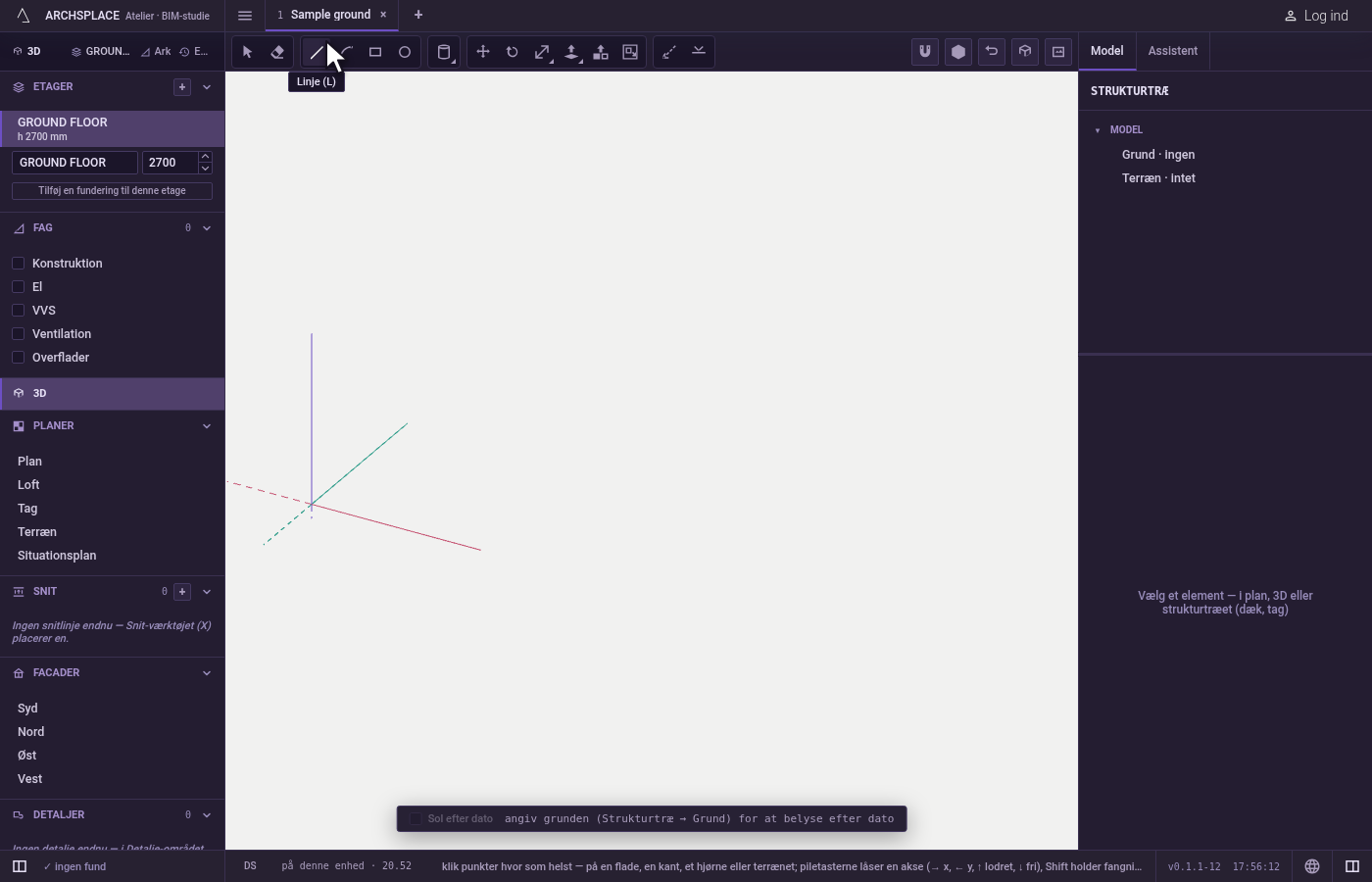

Tag værktøjet. Tryk på
L, eller klik på Linje blandt tegneværktøjerne.

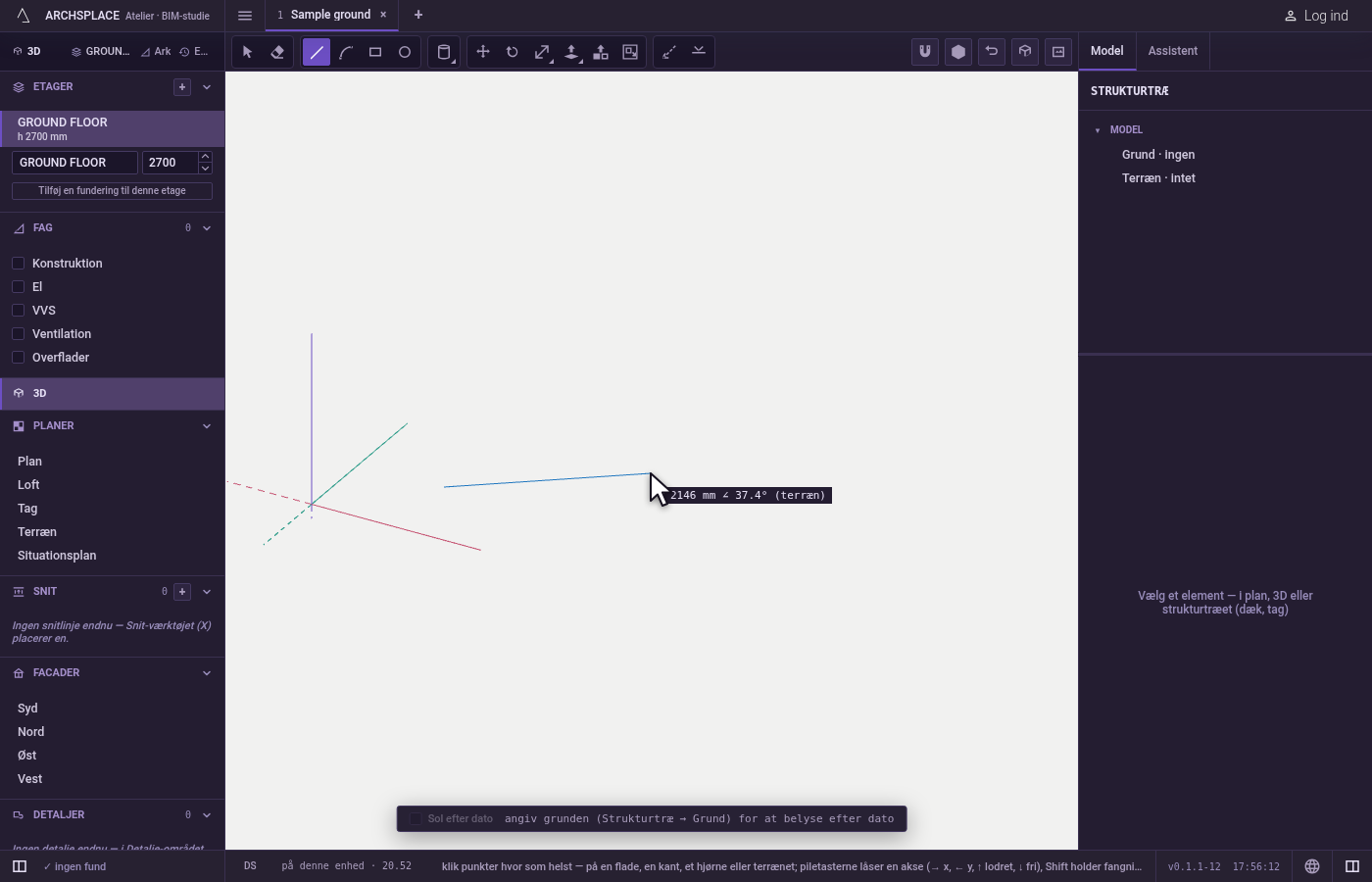

Klik det første punkt. Hold øje med markøren: klikket lander præcis på det, den nævner. Over ingenting lander det på terrænet.

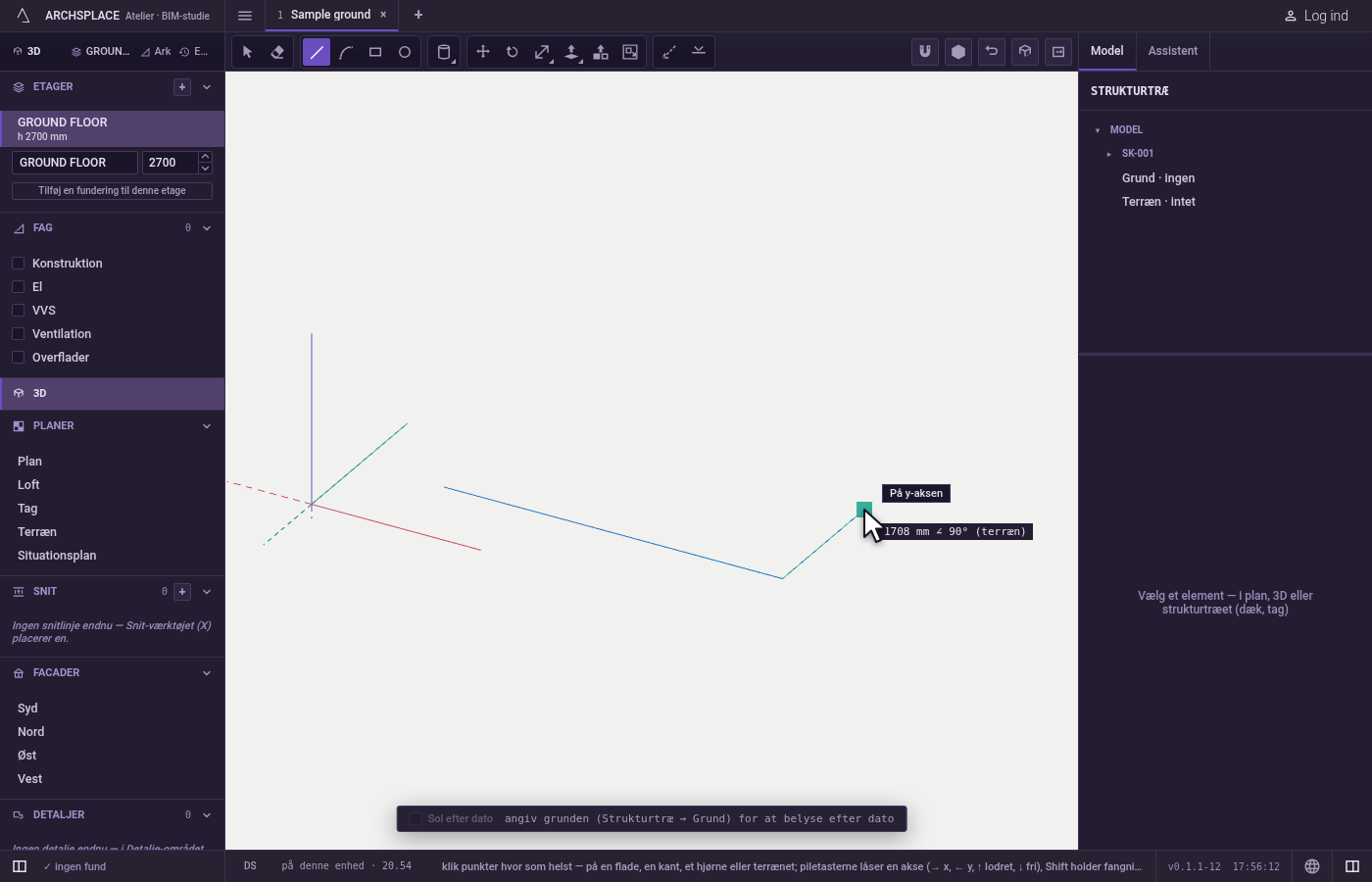

Klik de næste punkter. Hvert klik lander én linje fra det sidste punkt. Visningen ved markøren giver linjens længde og vinkel, målt i planet for den flade, du startede på, eller på terrænet.

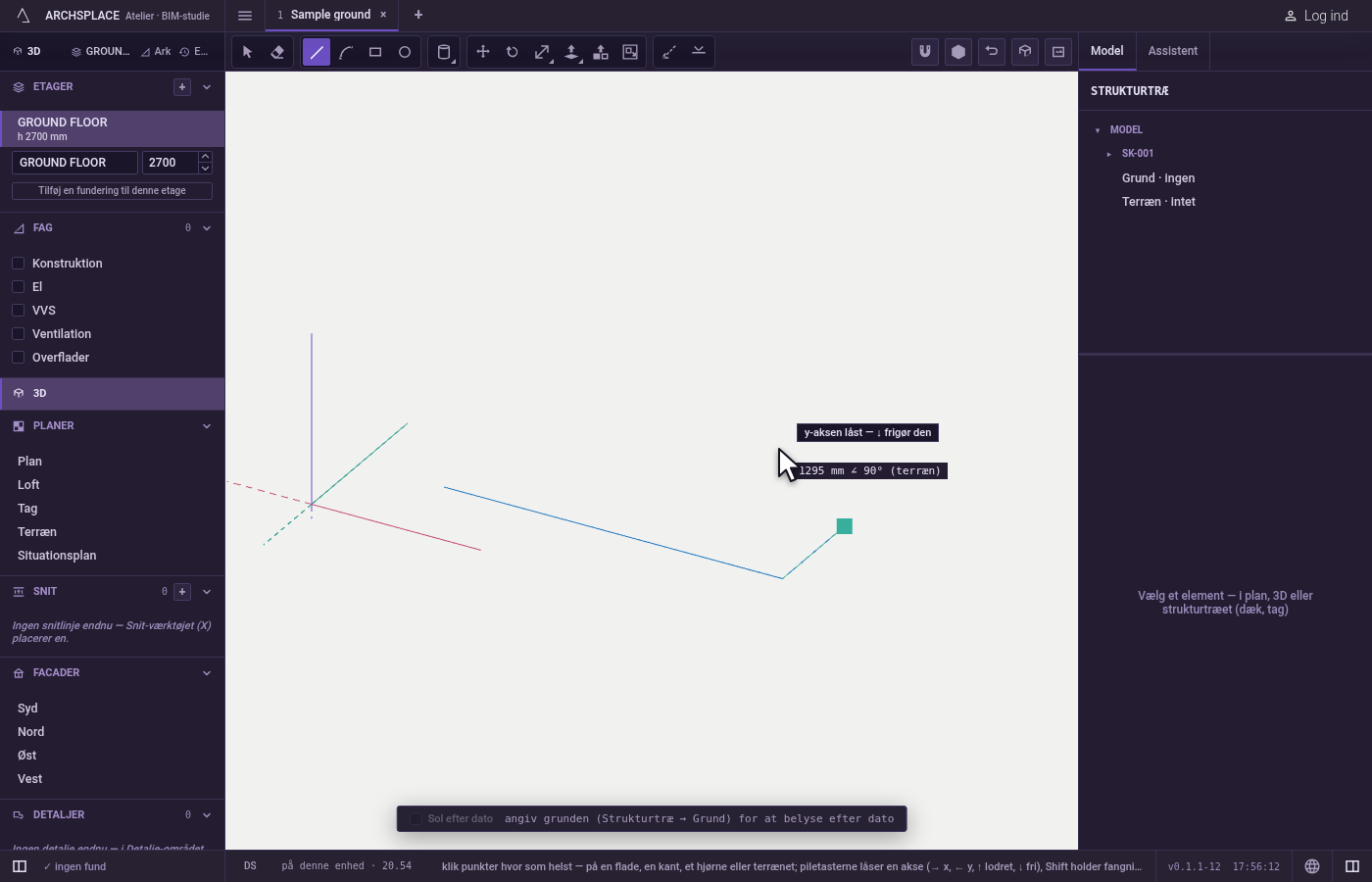

Hold en retning, når du har brug for det. Tryk på
→for at holde x-aksen,←for y-aksen,↑for lodret og↓for at frigøre den; teksten siger, hvilken akse der holdes.Skiftbeholder den flugt, du ser, uanset afstanden.

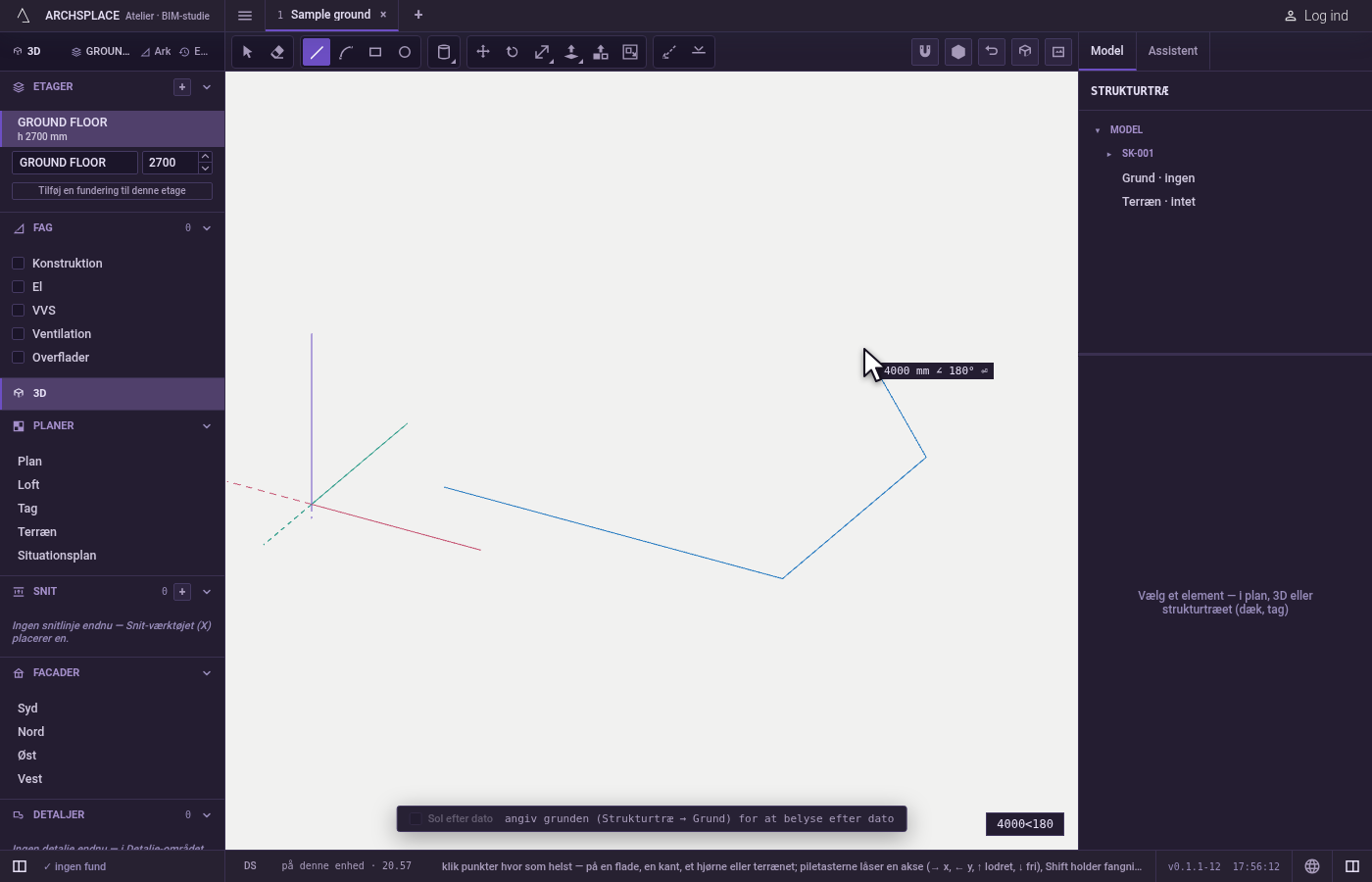

Skriv en værdi, når du kender den. Skriv en længde, og tryk på
Enter: linjen går så langt mod markøren. Skriv2.5<45for en længde i en vinkel, eller<45alene for at holde den vinkel indtil dit næste klik eller din næste længde.Escrydder det, du har skrevet.

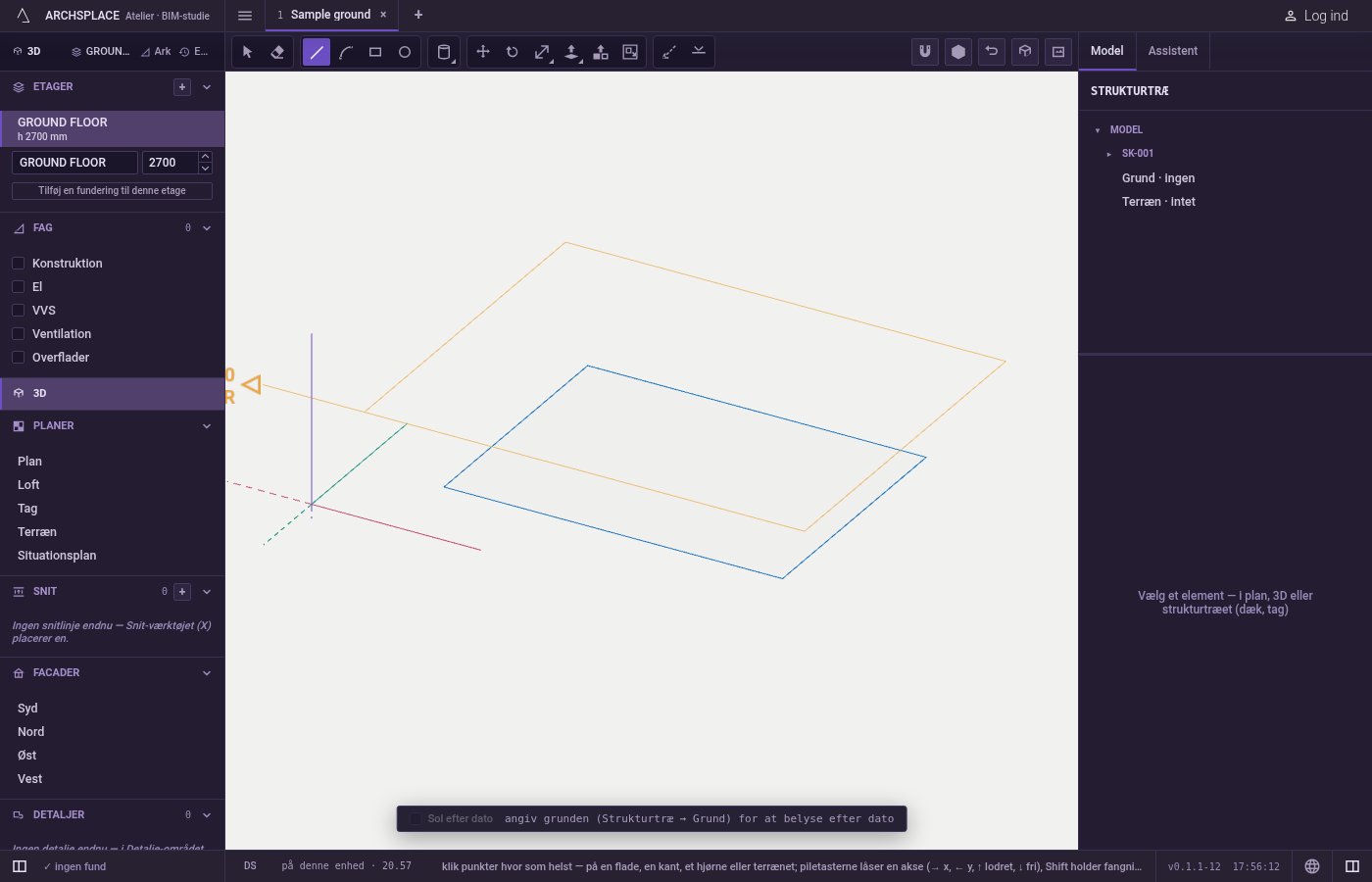

Luk eller stop. Klik tilbage på det første punkt for at lukke omridset; er det plant, bliver det til en flade.
Enter,Esc, mellemrumstasten eller et andet værktøj afslutter kæden, hvor den er; alle linjer, der allerede er tegnet, bliver.
Hvad det afviser
- En skrevet værdi, der ikke er en linje. Tekst som
2.5<eller et ord afvises med en besked, der viser de tre former: en længde, en længde i en vinkel eller en vinkel alene. - Et punkt på den skjulte side af en flade. Hjørner og kanter bag en overflade tages ikke gennem den.
- En bue, når kæden har forladt sit plan. Skifter du til Bue midt i en kæde, der har forladt det plan, den startede i, afvises buen, da den skal ligge i ét plan: afslut kæden, og start buen på en flade.
Hvad det skriver i kontrakten
Hver linje, du klikker, føjes straks til modellens tegnede geometri, eller til den komponent, du har åben, som sit eget trin, der kan fortrydes. Hvor den krydser eller rører andre linjer, deles de i det punkt, og fladerne findes ud fra de lukkede omrids; en linje tegnet på et legemes flade tages af det legeme. Intet gemmes for selve fladen: den læses ud fra sine linjer hver gang.
Ofte stillede spørgsmål
Hvordan tegner jeg en linje med en præcis længde?
Peg retningen ud med musen, skriv længden og tryk på Enter. Linjen går præcis så langt i den retning, markøren viser. Skriv 2.5<45 for 2,5 i 45 grader, eller <45 alene for at holde den retning og klikke dens ende.
Hvordan holder jeg en linje på en akse?
Tryk på højre pil for x, venstre pil for y, pil op for lodret og pil ned for at frigøre den igen. Teksten ved markøren siger, hvilken akse der holdes.
Hvornår bliver en tegning til en flade?
Så snart linjerne lukker et plant omrids. Fire linjer, der mødes i ét plan, er en flade, på terrænet, på en væg eller skråt i rummet, og du kan skubbe eller trække den.
Mister jeg linjerne, hvis jeg trykker på Esc?
Nej. Hver linje står allerede i projektet, når du klikker dens ende. Esc, Enter, mellemrumstasten eller et andet værktøj afslutter kun kæden.
