Polygon

Polygon tegner et regelmæssigt lukket omrids med tre til fireogtres lige lange sider i skitseeditoren, ud fra dets centrum og et hjørne, dets centrum og midten af en side, eller en sides to ender. Antallet af sider skrives, eller ændres med pil op og pil ned.

Hvad det er

Polygon tegner et regelmæssigt omrids: alle sider lige lange, alle hjørner ens. Den har fire sider, hver gang du tager den, og du skriver et andet antal, før du begynder, eller ændrer det med piletasterne på ethvert trin. Der er tre måder at sætte den af på:

Indskrevet, som den starter: et centrum og derefter et hjørne. Hjørnerne ligger på en cirkel gennem det punkt, du angiver.
Omskrevet: et centrum og derefter midten af en side. Siderne rører en cirkel gennem det punkt, du angiver.
Ud fra side: en sides to ender. Polygonen bygges til venstre for den side, set fra den første ende mod den anden.

Hvornår du bruger det

Når du vil tegne et sekskantet eller ottekantet vindue, eller et polygonalt mønsterfelt.
Når en regelmæssig figur skal sættes af på en side, der allerede findes.

Trinnene

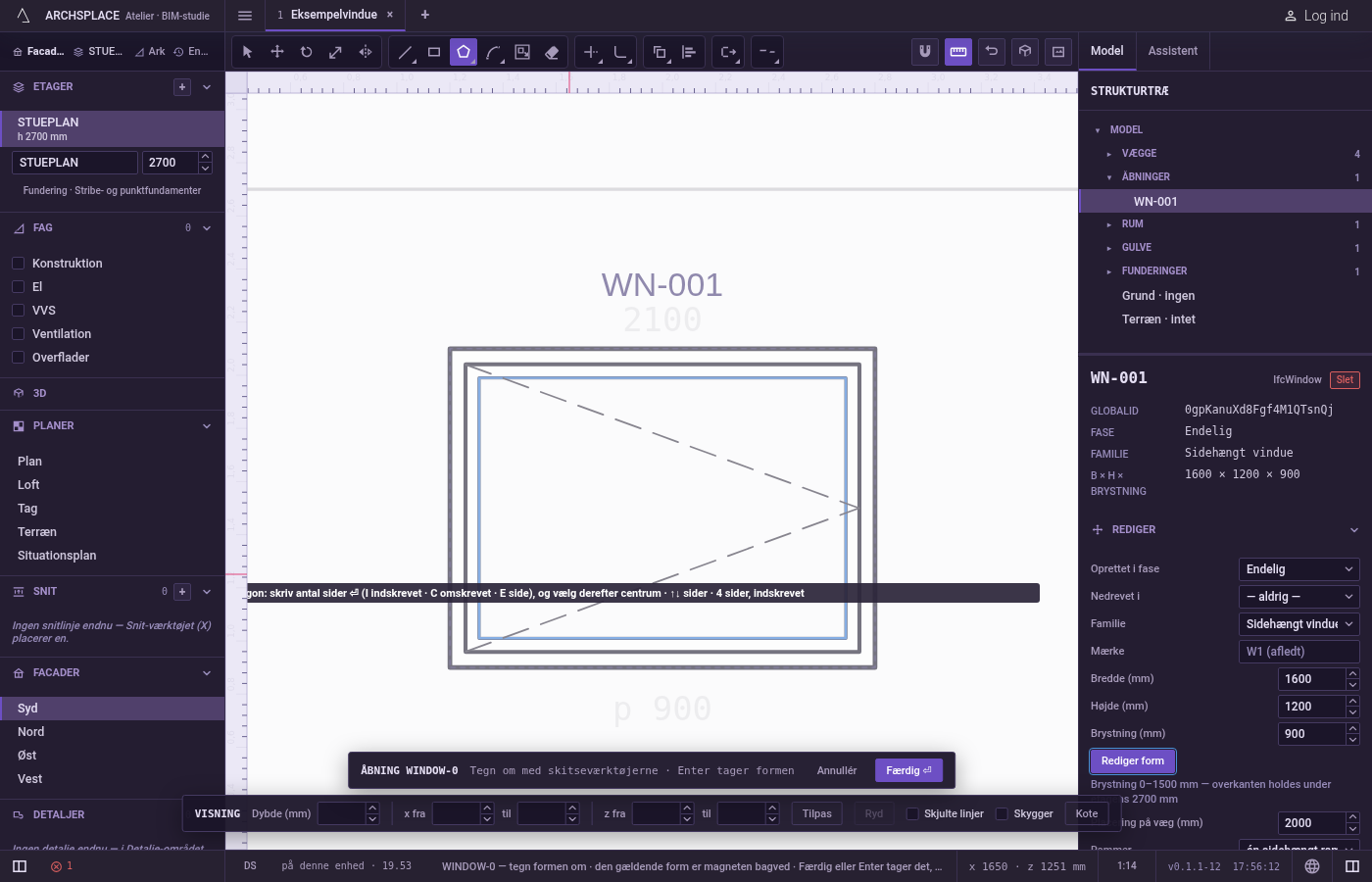

Tag Polygon. I skitseeditoren (se Vælg for vejene ind) skriver du P, O, L hurtigt efter hinanden, eller klikker på Polygon i editorens værktøjslinje. Teksten viser siderne og den gældende måde, for eksempel 4 sider, indskrevet.

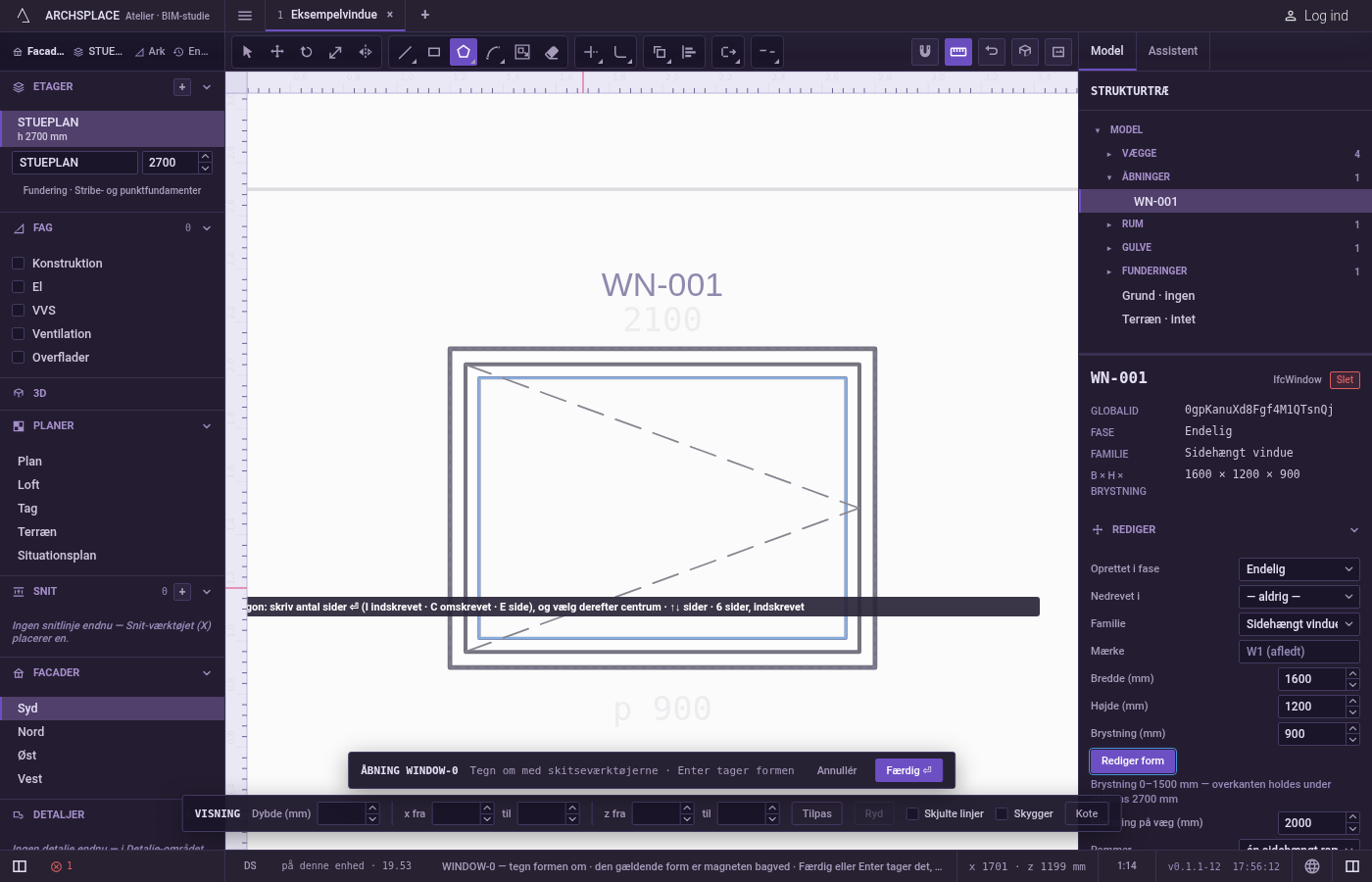

Angiv siderne og måden. Skriv antallet af sider, og tryk på Enter. Tryk på I for indskrevet, C for omskrevet eller E for at skifte til ud fra side og tilbage. Disse taster virker før det første klik. Pil op og pil ned tilføjer eller fjerner en side på ethvert trin.

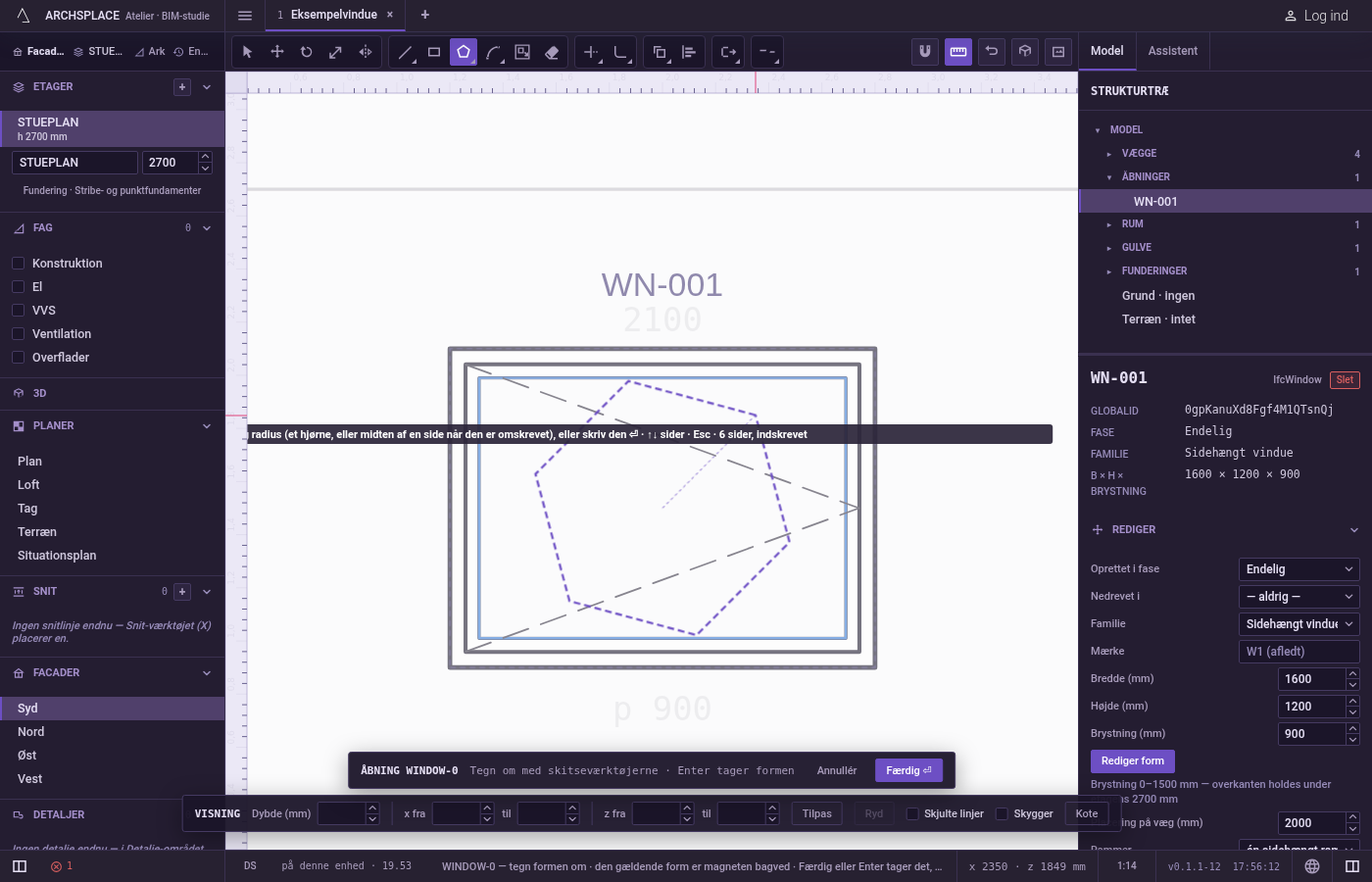

Klik centrum, eller sidens første ende. Det fanger hjørner, midtpunkter, buers centre, skæringer, den nedtonede gældende form og visningens linjer.

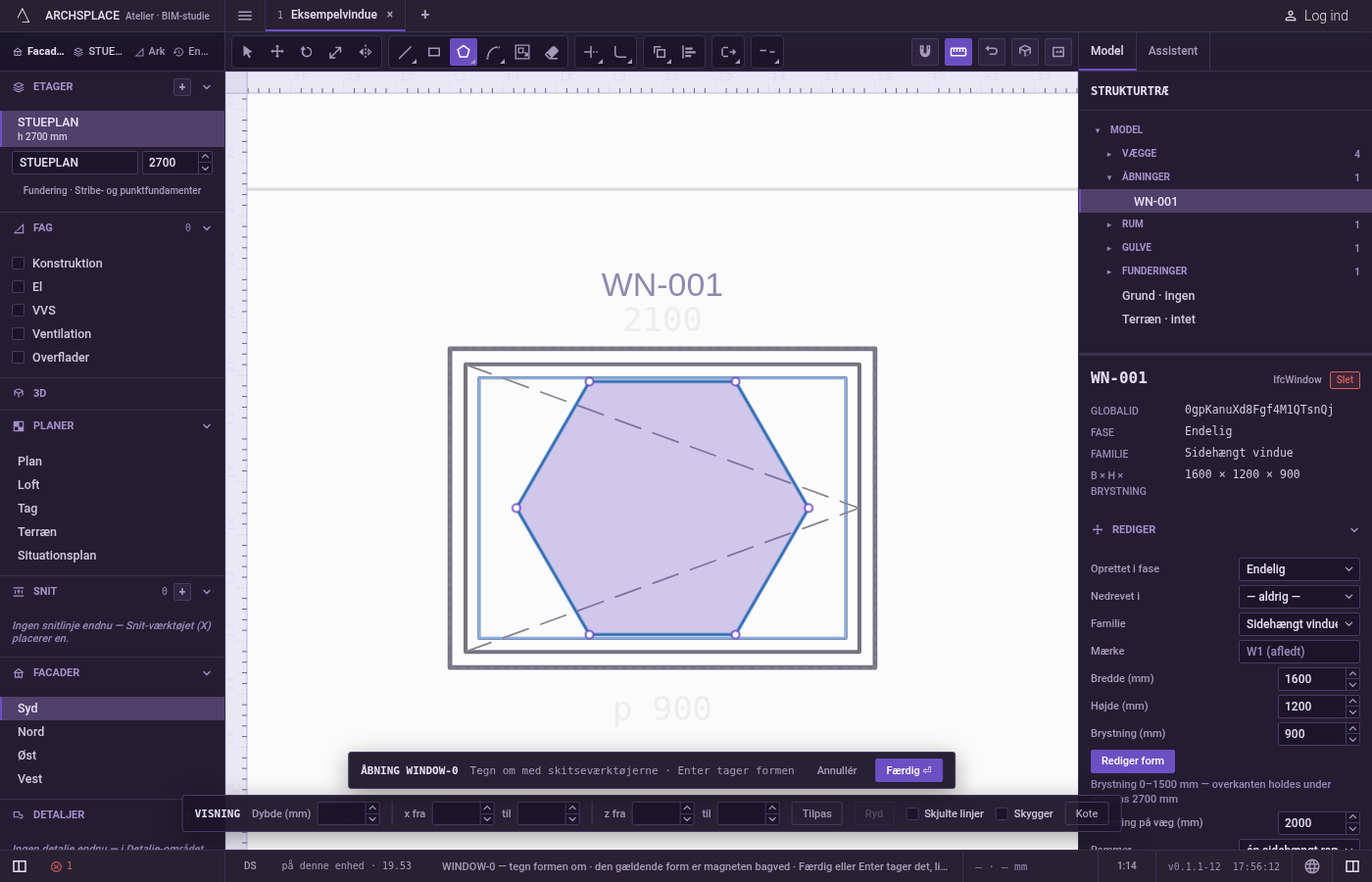

Klik hjørnet, midten af en side eller den anden ende. Polygonen følger markøren, drejet mod den. Klik for at tegne den. Eller peg i den retning, du vil, skriv afstanden fra centrum (eller sidens længde, ud fra side) i projektets enheder, og tryk på Enter; et punkt skrevet som x;y eller @dx;dy virker også.

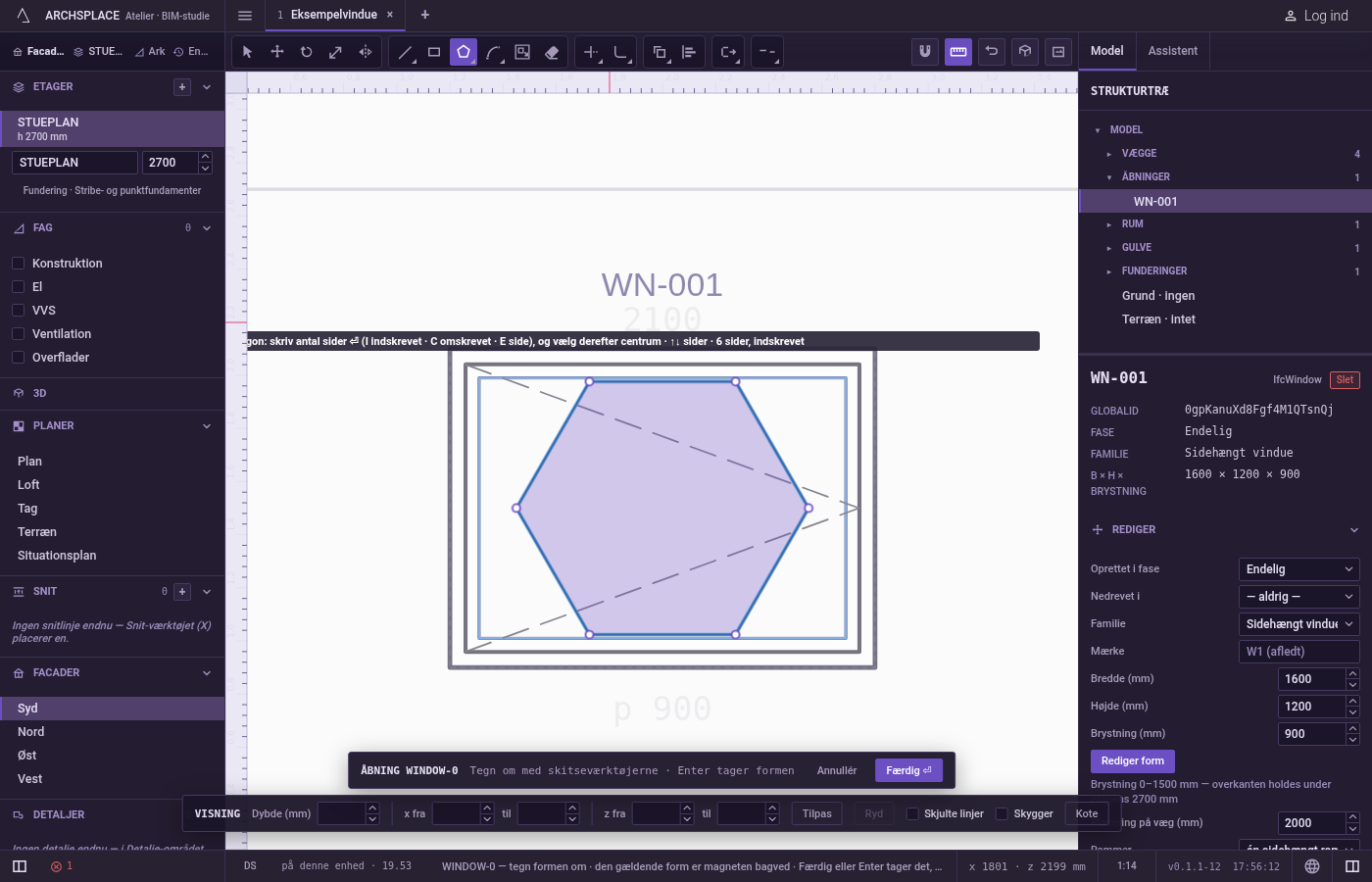

Fortsæt. Polygonen tegnes og forbliver valgt, og værktøjet er klar til den næste med samme antal og måde. Esc dropper det første punkt og går derefter tilbage til Vælg.

Hvad det afviser

Færre end tre sider eller flere end fireogtres. Et skrevet antal uden for det område afvises med en polygon har 3 til 64 sider. Pilene stopper ved de grænser.
Et hjørne oven på centrum. Et andet punkt oven på det første giver ingen figur, og teksten siger det.
At skifte måde efter det første klik. I, C og E virker kun før det første punkt.
Et centrum skrevet som tal. Før det første klik angiver skrevne tal antallet af sider. Klik centrum.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver polygon er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

En polygon er rene hjørner, ét punkt hver, uden bue-værdi. Et kvadrat sat af ud fra en side på 1 meter, som gulvfelt:

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg et ottekantet vindue på 80 centimeter mellem de modstående sider?

Tryk på P, O, L hurtigt efter hinanden, skriv 8 og tryk på Enter, tryk på C for omskrevet, klik centrum, skriv så 0,4 og tryk på Enter: sidernes midter lander 40 centimeter fra centrum.

Hvordan tegner jeg en polygon på en eksisterende side?

Tryk på E før det første klik, og klik så sidens to ender. Polygonen bygges til venstre for siden, set fra den første ende mod den anden.

Kan jeg ændre antallet af sider, mens jeg tegner?

Ja. Pil op tilføjer en side, og pil ned fjerner én på ethvert trin, og forhåndsvisningen følger med.
