Ventil

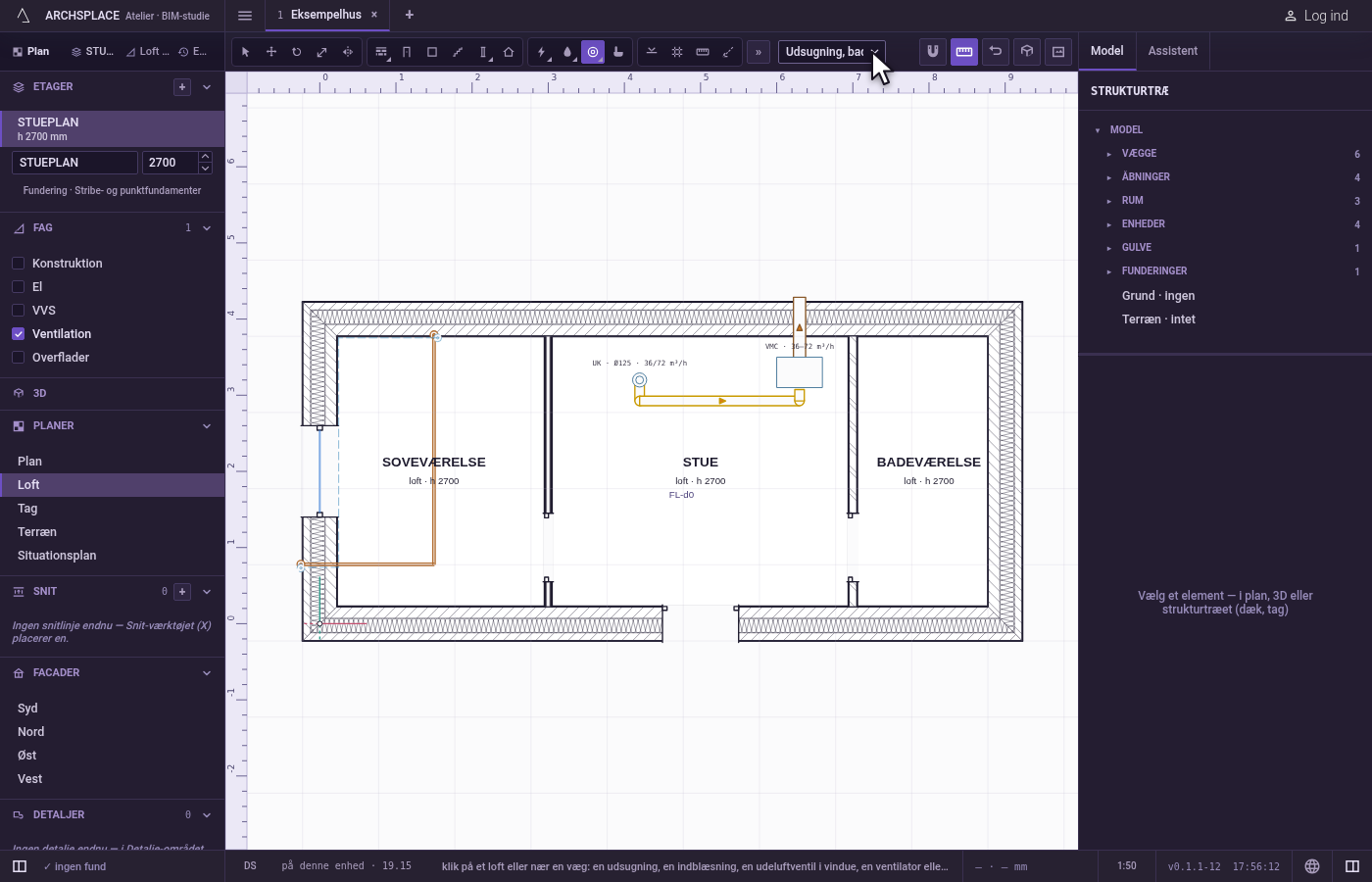

Ventil placerer de punkter, luften kommer ind og går ud igennem. Listen ved siden af værktøjerne viser typerne fra din standard; i et projekt efter den danske standard for eksempel udsugning fra køkken, bad, toilet og bryggers, indblæsning i stue og værelse, en friskluftventil, en udsugningsventilator, en emhætte, indedele til luft-til-luft varmepumper, en loftkassette, en indblæsningsrist og en returluftrist til køling.

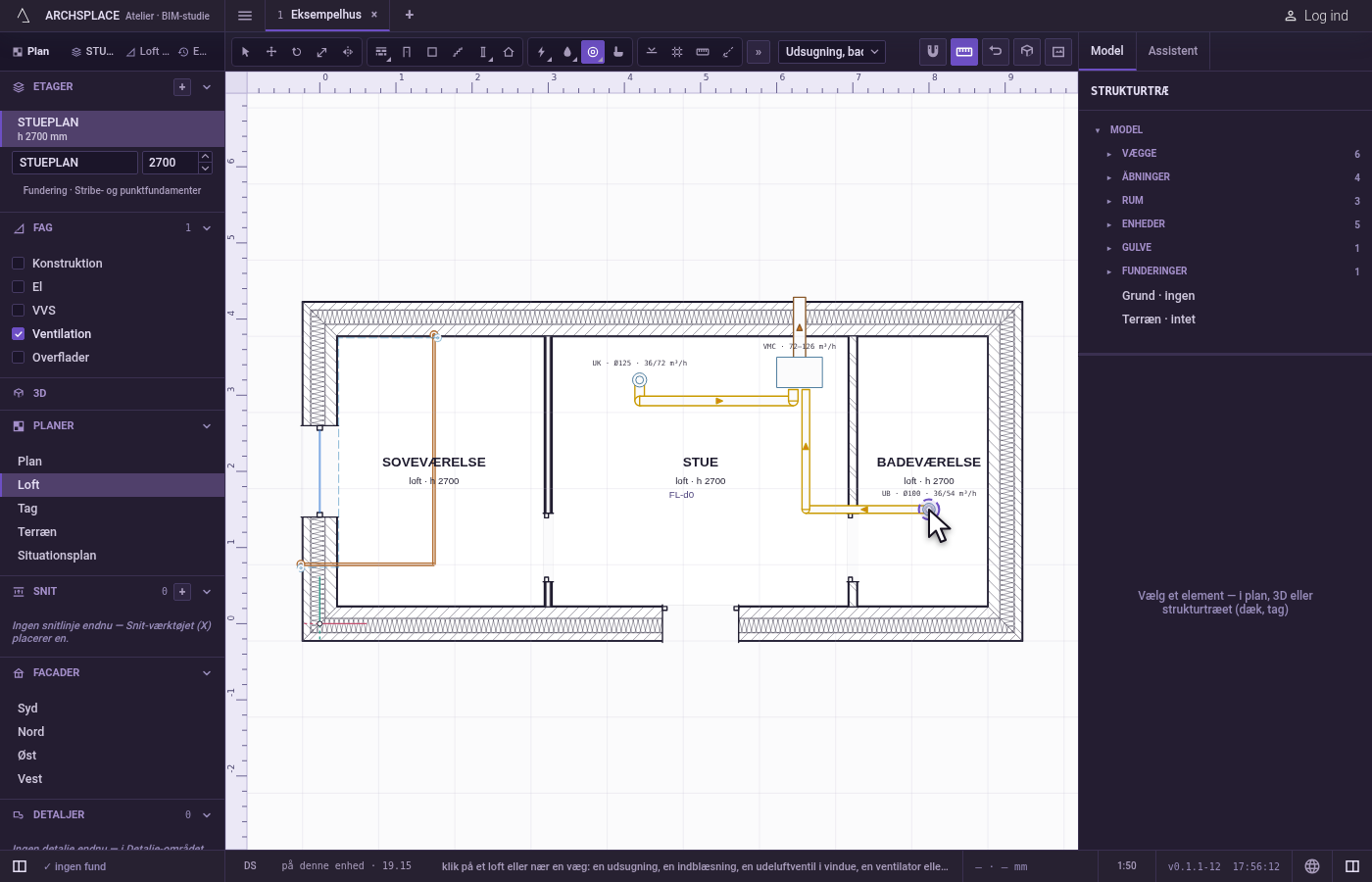

Hver type siger, hvor den står. Ventiler og riste sidder i et loft eller højt på en væg, alt efter hvor du klikker; en friskluftventil, en ventilator, en emhætte og en indedel på væg sidder på en væg; en loftkassette sidder i et loft. Kanalerne følger af sig selv: med mekanisk udsugning føres hver udsugning til ventilationsaggregatet, med balanceret ventilation også hver indblæsning, hver ventil ad sin egen kanal op i sit loft, hen over det til en skakt og op til aggregatet. Hver indedel i kølingen betjenes af den nærmeste udedel med sit eget kølerørspar og sit eget kondensafløb. Intet af det gemmes: flyt et punkt, så føres dets kanal eller rør igen. Det vises med overlejringen Ventilation og på loftplanen.

• Når udsugningerne i køkken, badeværelser og bryggers og indblæsningerne i opholdsrummene skal placeres.
• Når du vil tilføje en emhætte eller en udsugningsventilator på en væg.
• Når indedelene i et varmepumpeanlæg skal placeres.

Én ny punktpost sidst i projektets liste over installationspunkter, som ét trin, som én fortrydelse tager tilbage: dets type og enten dets væg, dets afstand langs den og dets side, eller dets rum og dets punkt, med den fase, visningen tegner i. Kanaler, rør, skakte, luftmængder og fittings skrives aldrig: de udledes, hver gang projektet opbygges.
