Forløb

Nyt projekt

Nyt projekt starter et tomt projekt efter den tegnestandard, du vælger: dit lands standard, den internationale, en standard, du selv har lavet, eller en, du uploader. Standarden bringer de kataloger, ord og regler, projektet tegnes med, og projektet kan skifte til en anden når som helst.

Hvad det er

Et nyt projekt er helt tomt bortset fra den standard, det projekteres efter, og én etage, Etage 0, 2,80 m høj. Det åbnes fra flere steder:

Filer, Nyt projekt…, eller Ctrl+N (⌘N på en Mac) i det installerede atelier;
fanen + Nyt projekt for enden af projektfanerne i toppen;
Nyt projekt… på startskærmen, den skærm, atelieret viser, når intet projekt er åbent.

Hvert af dem åbner dialogen Nyt projekt. Den spørger om:

Projektnavn: feltet viser Projekt uden navn efterfulgt af et tal; står det tomt, er det det navn, projektet får.
Standarden, i en liste af kort, hvert med sit navn og under det sin nøgle, sit sprog og sin version. Listen rummer atelierets standarder: ISO, de internationale normer, derefter én pr. land, AFNOR for Frankrig, ABNT for Brasilien, IPQ for Portugal, UNE for Spanien, NMX for Mexico, ICC for USA, BSI for Storbritannien, BIS for Indien og DS for Danmark. Derefter kommer de standarder, du har taget i brug fra et projekt (Dine standarder). Det kort, der allerede er valgt, er dit lands, ud fra din konto, når du er logget ind, ellers ud fra hvor din browser befinder sig, og ISO, når dit land ikke har nogen.
Installationer, foldet ind fra start: projektets valg for installationerne fra første dag. El: om stikkontakter må føres i dækket. VVS: om afløbsledninger løber under loftet nedenunder. Ventilation: Anlæg (Central udsugning, Balanceret (varmegenvinding) eller Kun udsugningsventilatorer), hvor Kanaler løber (I tagrummet eller Over loftet), og Kanalsæt (Bolig eller Erhverv). Standardværdierne er et hjems: ingen stikkontakter i dækket, intet afløb under loftet, central udsugning, kanaler i tagrummet, kanalsættet til bolig.
Upload en standard (JSON): en standardfil, du selv har, for eksempel en, der er skrevet med Eksportér standard (.json) i standardpanelet. Når den kan læses, kommer dens kort på listen, valgt.

Opret projekt åbner det nye projekt i sin egen fane på plantegningen med værktøjet Væg i hånden.

Hvornår du bruger det

Når du vil starte tegningen af et nyt hus eller en ny bygning.
Når du vil starte efter et andet lands praksis end dit eget, til et projekt i udlandet.
Når du vil starte fra din tegnestues egen standard med dens penne, teksthøjder og mønstre.

Trinnene

Åbn dialogen. Åbn Filer, og klik på Nyt projekt…. Dialogen Nyt projekt åbner med navnefeltet klar til at skrive i og dit lands standard allerede valgt.
Navngiv projektet. I Projektnavn skriver du Hus i Hornbæk.

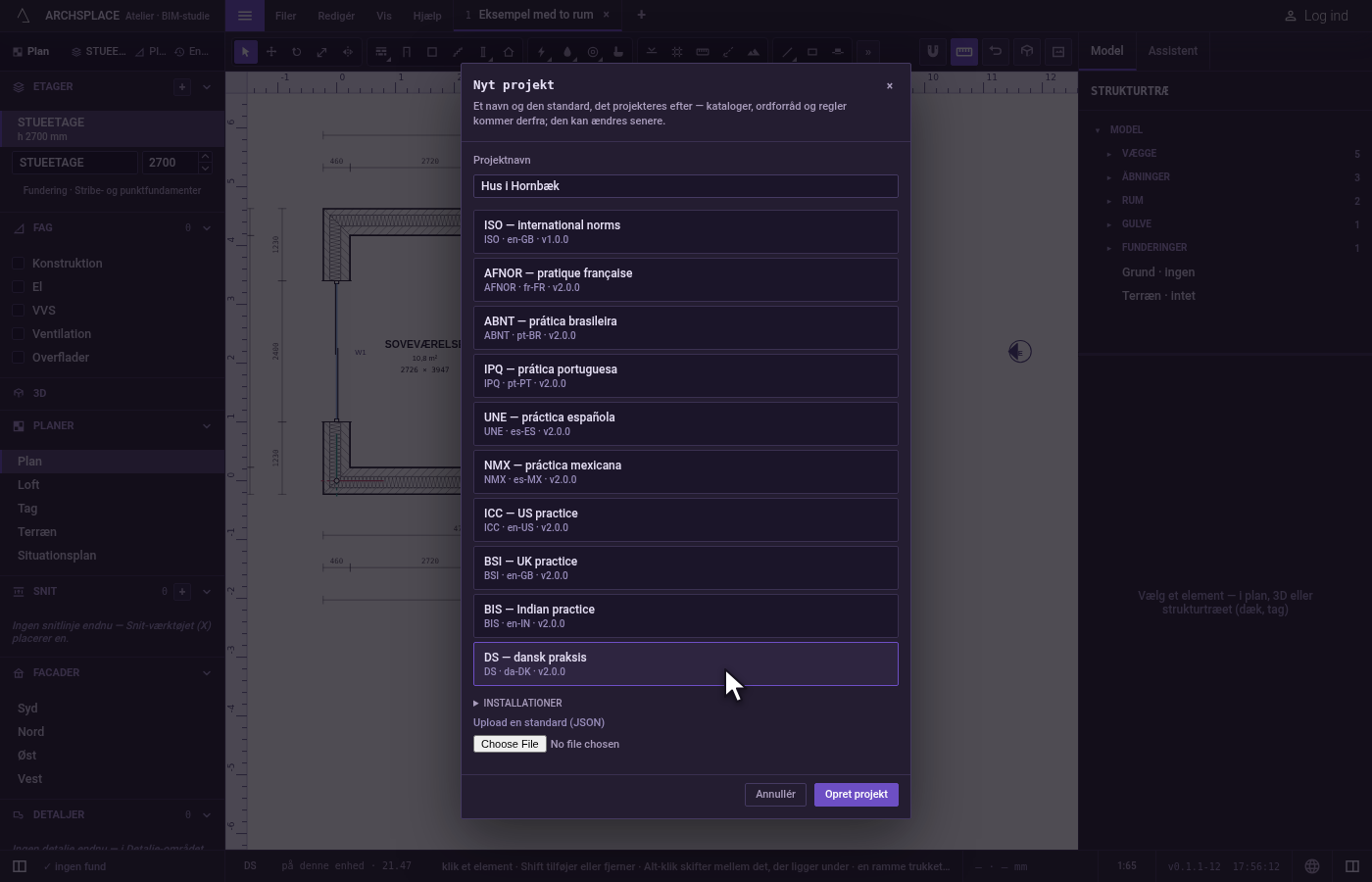

Vælg standarden. Klik på kortet DS. Det er det, der er markeret som valgt.

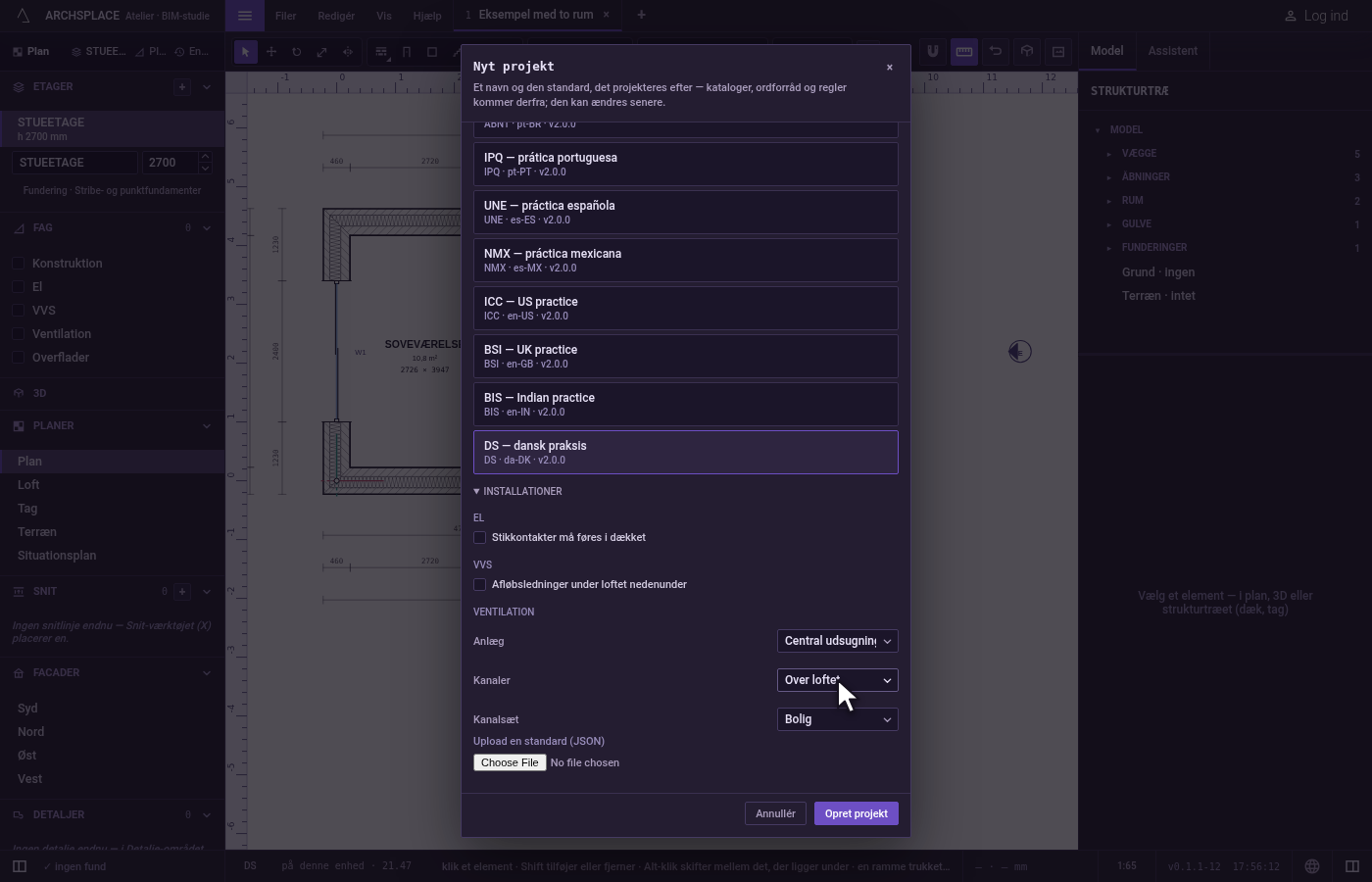

Indstil installationerne. Åbn Installationer, og under Ventilation vælger du Over loftet i Kanaler.

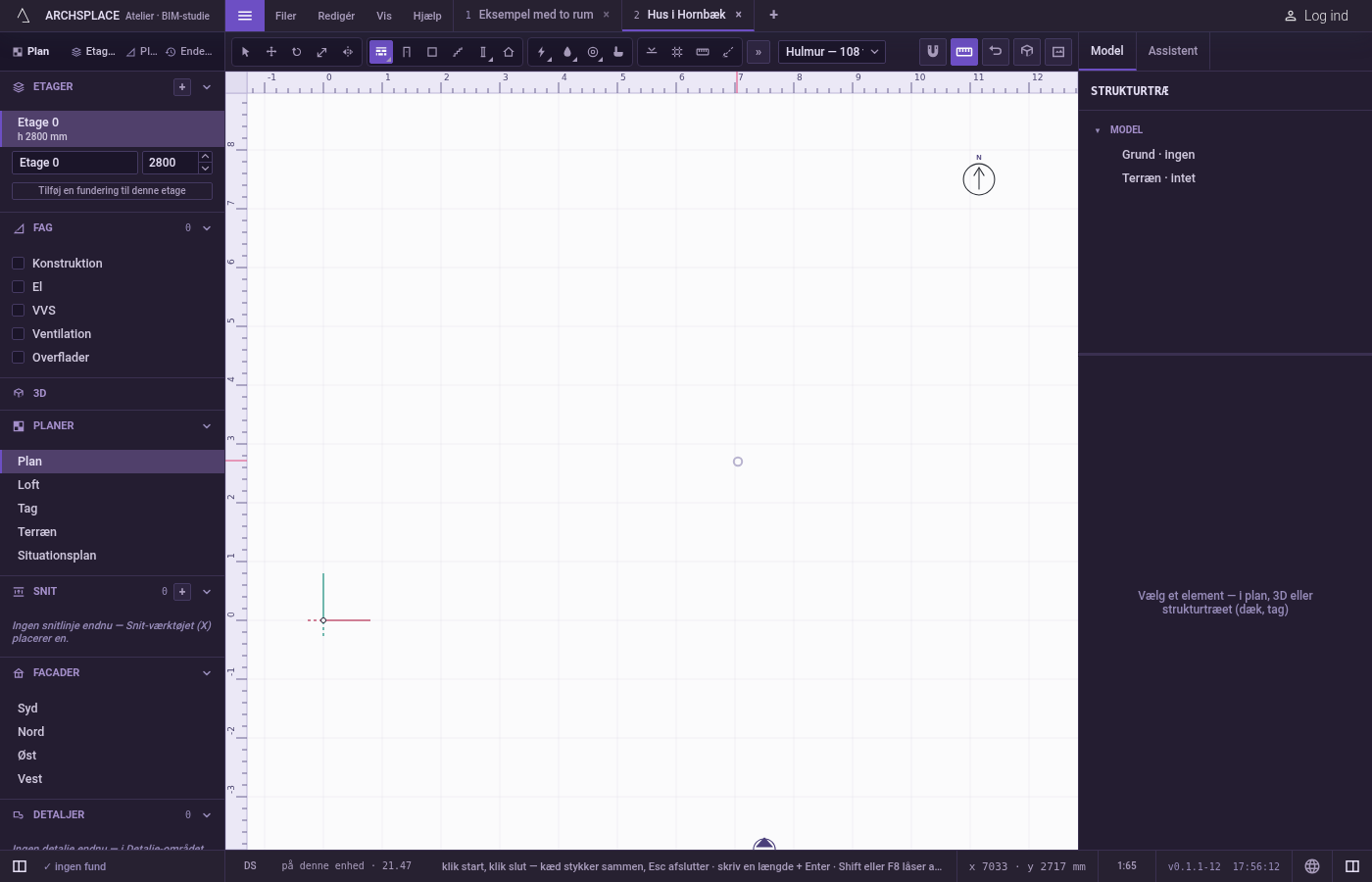

Opret det. Klik på Opret projekt, eller tryk på Enter i navnefeltet. En ny fane med navnet Hus i Hornbæk åbner på plantegningen for Etage 0 med værktøjet Væg i hånden, og statuslinjen viser DS.

Hvad det afviser

En standardfil, der ikke er en standard. Dialogen viser, hvad den ikke kunne læse, linje for linje, og filens kort tilføjes ikke: projektet kan ikke oprettes efter den.
En fil, der slet ikke kan læses. Dialogen siger, at det ikke er en læsbar standard, og hvorfor.

Hvad det skriver i kontrakten

Et nyt projekt er én ny fil i biblioteket. Efter de fem trin ovenfor ser den sådan ud:

standard nævner standarden med dens id og dens version, den som atelieret har i dag. En standard fra dit bibliotek eller en uploadet skrives også hel som standardTemplate, så projektet bærer den med sig, hvor det end går hen. Installationerne skrives kun der, hvor de afviger fra standardværdierne: electrical med floorOutlets, hydraulic med ceilingDrains, og ventilation med sine tre valg.

Se også

Ofte stillede spørgsmål

Hvilken standard skal jeg vælge til et nyt projekt?

Den for det land, du bygger i: atelieret tilbyder den først, læst ud fra din kontos land, når du er logget ind, ellers ud fra hvor din browser befinder sig. Et land uden egen standard starter på ISO, den internationale. En hvilken som helst standard kan vælges i stedet, og et projekt kan skifte standard senere.

Hvad ændrer standarden?

Katalogerne over væg- og dæktyper, åbningsfamilier, installationspunkter og mønstre, tegningernes ord, de byggeregler, modellen kontrolleres mod, pennene og tegningshovedet. Alt, hvad du tegner, er dit; standarden er der, hvor det begynder.

Kan jeg bruge min tegnestues egen standard?

Ja. En standard, du har taget i brug fra et projekt, står sammen med de indbyggede, og Upload en standard (JSON) tager en standardfil eksporteret fra atelieret. Begge følger med inde i projektet.
