Forlæng

Forlæng får enden af en åben linje eller bue i skitseeditoren til at vokse i sin egen retning, til den møder den næste linje forude. Det virker med et klik nær enden, en boks hen over flere ender eller et hegn, og kun de linjer, du har valgt, begrænser den, når du har valgt nogle først.

Hvad det er

Forlæng gør en åben linje længere, til den når den næste linje foran den. Den ende, der vokser, er den, der er nærmest markøren, målt langs linjen, så du vælger den ved at pege på den halvdel af linjen, der rummer den. En ret linje vokser lige ud; en bue vokser langs sin egen cirkel og forbliver en ægte bue. Det stykke, den ville få, vises, før du klikker.

Ligesom de andre værktøjer i denne gruppe arbejder Forlæng på linjerne, som du tegnede dem: en kæde fra Linje eller en bue er åben og har to ender, mens et rektangel eller en cirkel er lukket og ingen har. Alle tegningens andre linjer er grænser, medmindre du vælger grænserne, før du tager Forlæng.

Hvornår du bruger det

Når du vil lukke et hul der, hvor en linje stopper før den linje, den skulle møde, så omridset lukker sig.
Når en linje skal føres videre til en kant, der tegnes senere.

Trinnene

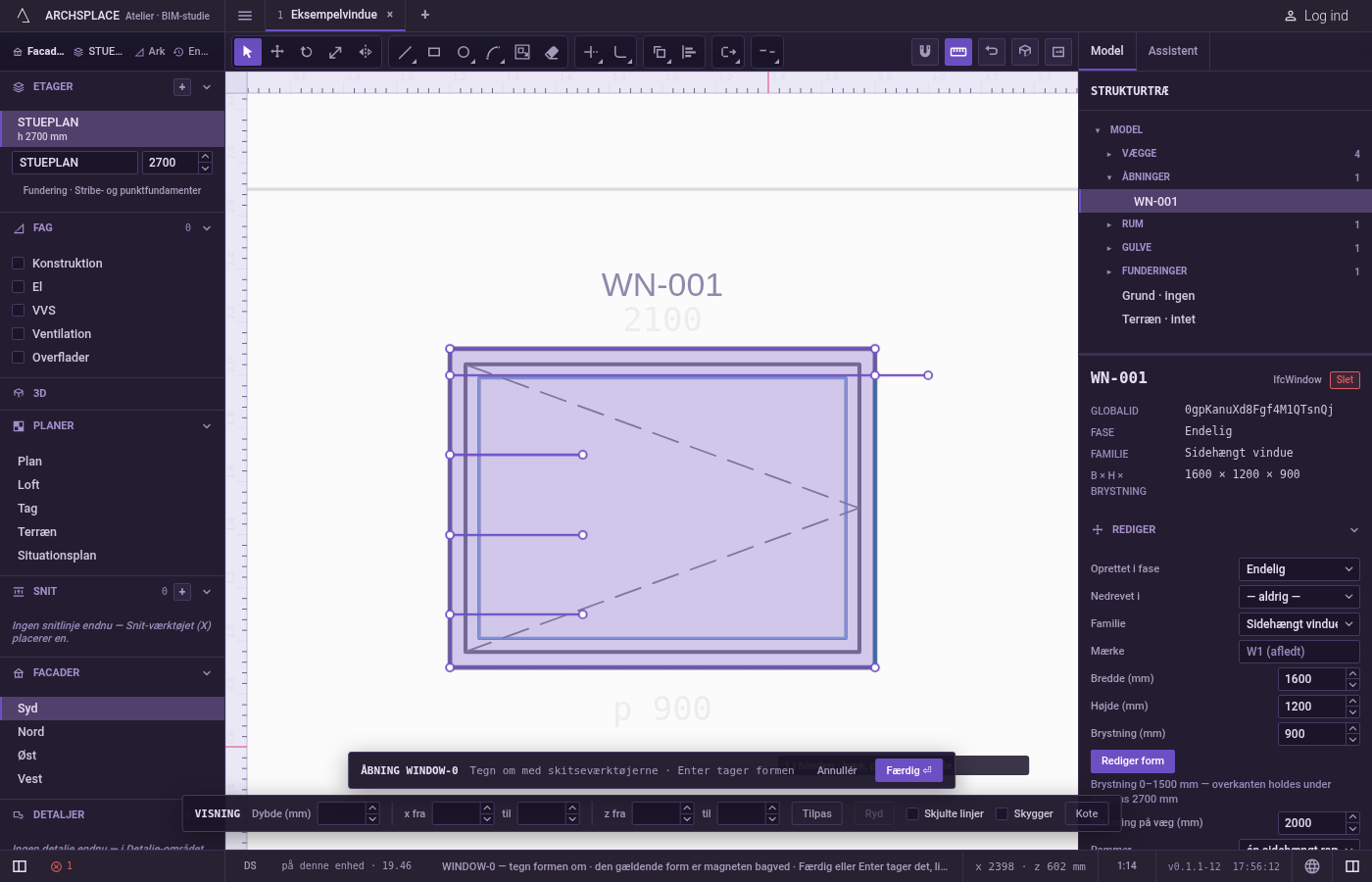

Vælg grænserne, hvis du vil. I skitseeditoren (se Vælg for vejene ind) vælger du de linjer, enderne skal stoppe ved, med Vælg. Spring dette over, så er alle linjer grænser.

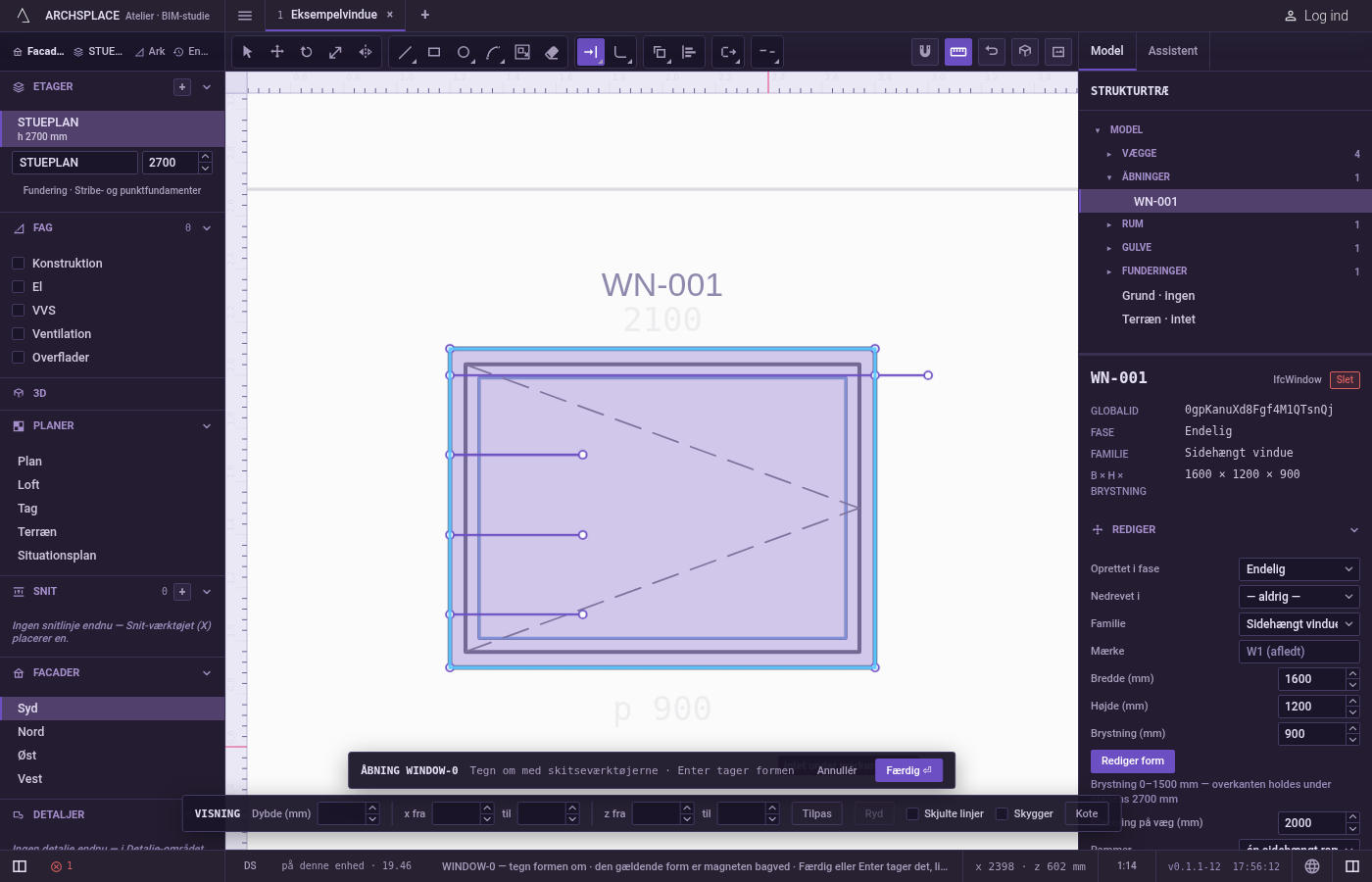

Tag Forlæng. Skriv E og derefter X hurtigt efter hinanden, eller klik på Forlæng i editorens værktøjslinje. Teksten ved markøren siger forlæng: klik nær en ende, eller træk en boks hen over de ender, der skal forlænges · Shift afkorter · F hegn · Esc.

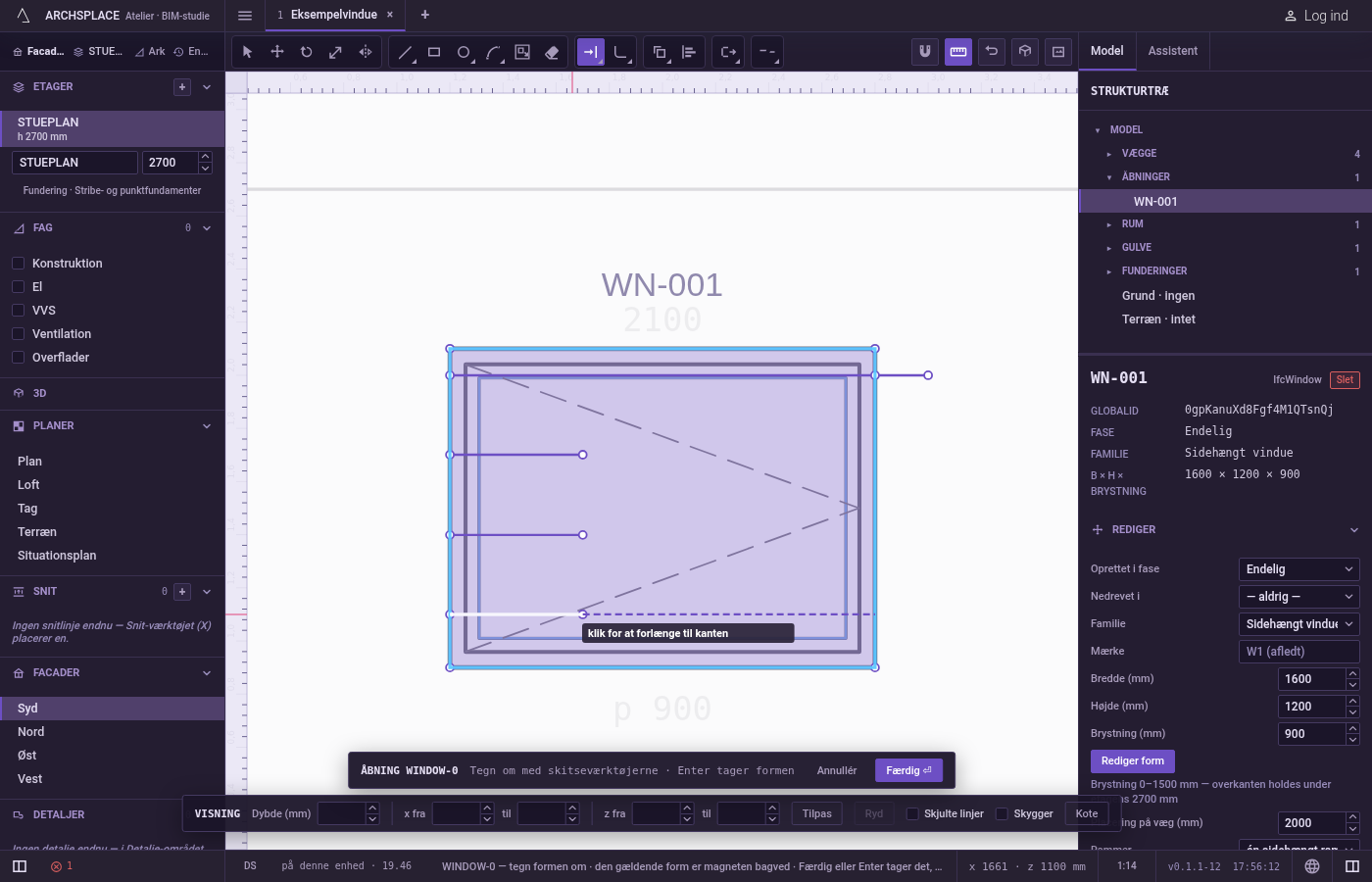

Peg nær den ende, der skal vokse. Det stykke, linjen ville få, tegnes foran den, og teksten siger klik for at forlænge til kanten. Forlæng læser markøren præcist uden magnet.
Klik. Linjen vokser til den første grænse forude, og Forlæng er klar til den næste.

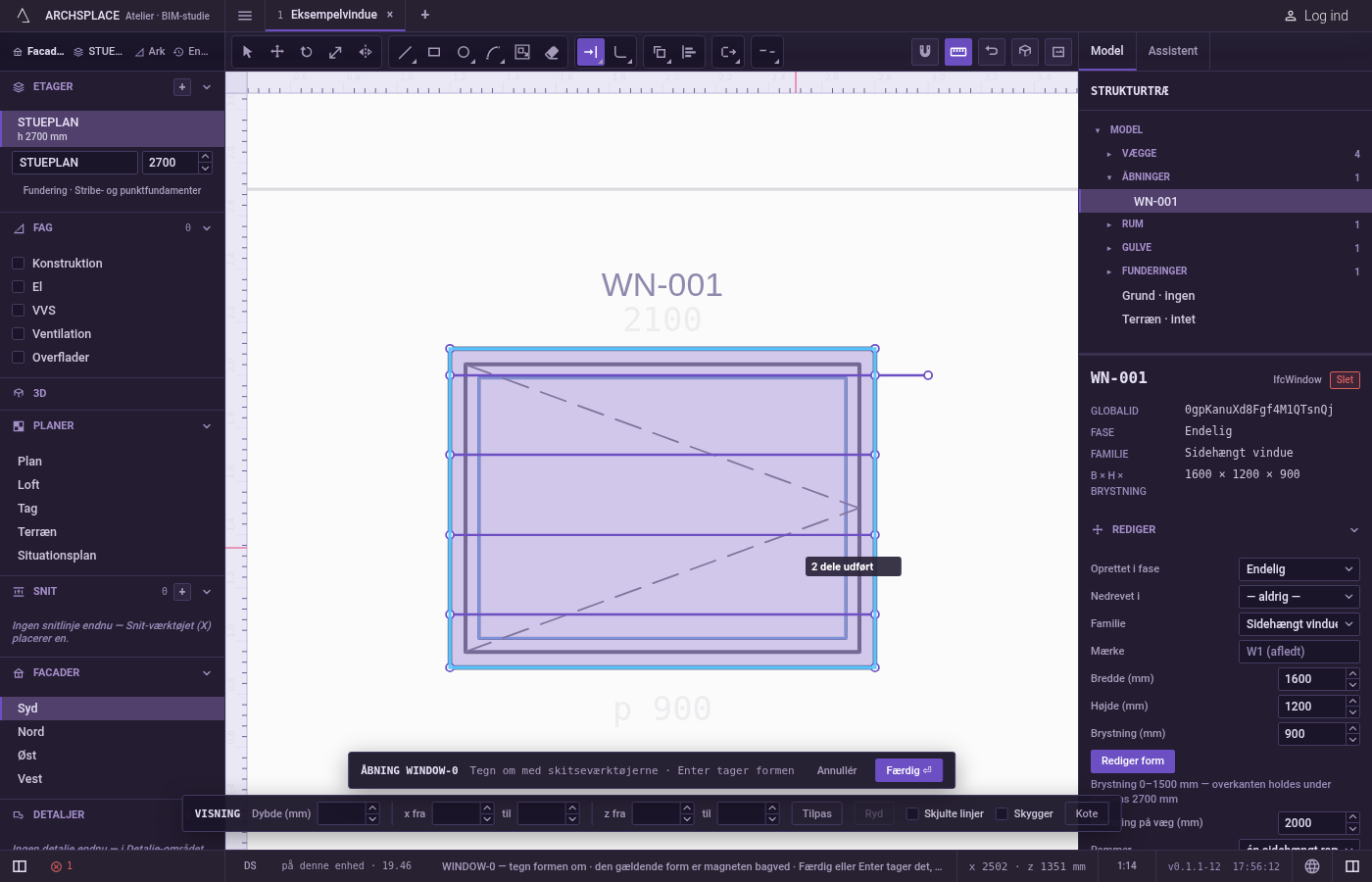

Eller træk en boks, eller tegn et hegn. Træk en boks hen over flere ender, i en hvilken som helst retning: hver linje, den rører, vokser én gang, ved den ende, der er nærmest boksen. Eller tryk på F, klik punkterne på en linje hen over de linjer, der skal vokse, og tryk på Enter.
Afkort i stedet. Hold Skift nede, mens du klikker, trækker en boks eller tegner et hegn, for i stedet at skære tilbage, som Afkort gør. Esc eller Mellemrum går tilbage til Vælg.

Hvad det afviser

Et lukket omrids. Teksten siger et lukket omrids har ingen ende at forlænge. Brug først Opløs for at gøre dets sider til separate linjer.
Intet forude. Når ingen linje ligger foran enden, siger teksten ingen kant forude at nå, og intet ændres.
Et klik på ingenting. Teksten siger intet under markøren.
En boks eller et hegn over intet at forlænge. Teksten siger intet at afkorte under den boks eller hegnet krydser intet.
Den gældende form som grænse. Den nedtonede form bag din tegning stopper aldrig en linje. Tegn oven på den for at forlænge til den.
At flytte et midterste hjørne. Kun linjens sidste stykke vokser; resten af den bliver, hvor den er.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver forlængelse er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Den forlængede ende er et nyt endepunkt på grænsen. En bues bue-værdi, det tredje tal på dens startpunkt, beregnes igen for den længere bue, så buen beholder sin cirkel.

Se også

Ofte stillede spørgsmål

Hvilken ende af linjen vokser?

Den ende, der er nærmest markøren langs linjen: peg på den halvdel af linjen, der rummer den ende, du vil forlænge.

Kan jeg forlænge en side af et rektangel?

Nej. Et rektangel er én lukket linje og har ingen ende at forlænge. Opløs det først, så siderne bliver separate linjer.

Forbliver en bue en bue, når den forlænges?

Ja. Den vokser langs sin egen cirkel og beholder sin præcise radius.
