Buet væg
Buet væg tegner en væg langs en bue: du klikker dens start og dens slutning og derefter et punkt, buen går igennem, eller skriver dens radius. Ligesom den lige væg tegner den i kæde, samles med andre vægges ender og får tykkelsen fra den vægtype, du vælger.
Hvad det er
Buet væg tegner en væg, hvis akse er en bue. Tre punkter danner den: starten, slutningen og et punkt, buen går igennem. Du kan skrive afstanden fra start til slutning og buens radius i stedet for at klikke dem. Væggen får tykkelsen og lagene fra den vægtype, der er valgt ved siden af værktøjerne, fordelt ligeligt på begge sider af buen.
Værktøjet tegner i kæde ligesom Væg: den næste buede væg begynder, hvor den sidste sluttede. Dens ender samles med andre vægges ender på samme måde, og magneten fanger en buet vægs ender, dens midtpunkt, dens centrum og dens flader langs buen.
Hvornår du bruger det
- Til en karnap, en apsis eller et afrundet hjørne på en facade.
- Til en buet skillevæg, for eksempel væggen i et rundt brusehjørne eller en skranke.
- Når en buet væg fra en opmåling skal tegnes op med sin målte radius.
Trinnene

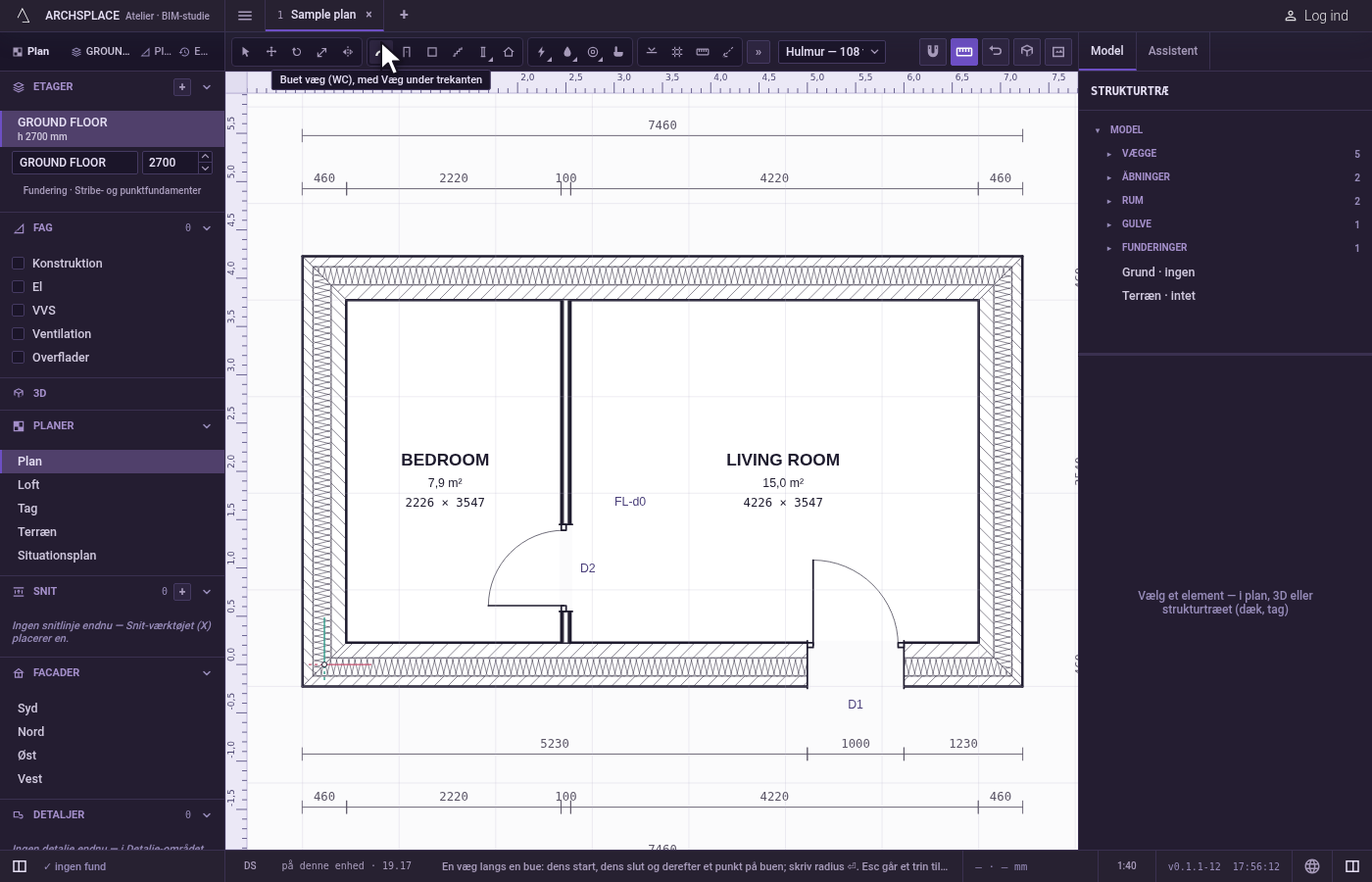

Tag værktøjet. Skriv
Wog derefterChurtigt efter hinanden, eller vælg det i værktøjslinjen, hvor det deler knap med Væg. Statuslinjen nævner de tre punkter og at Esc går et trin tilbage.

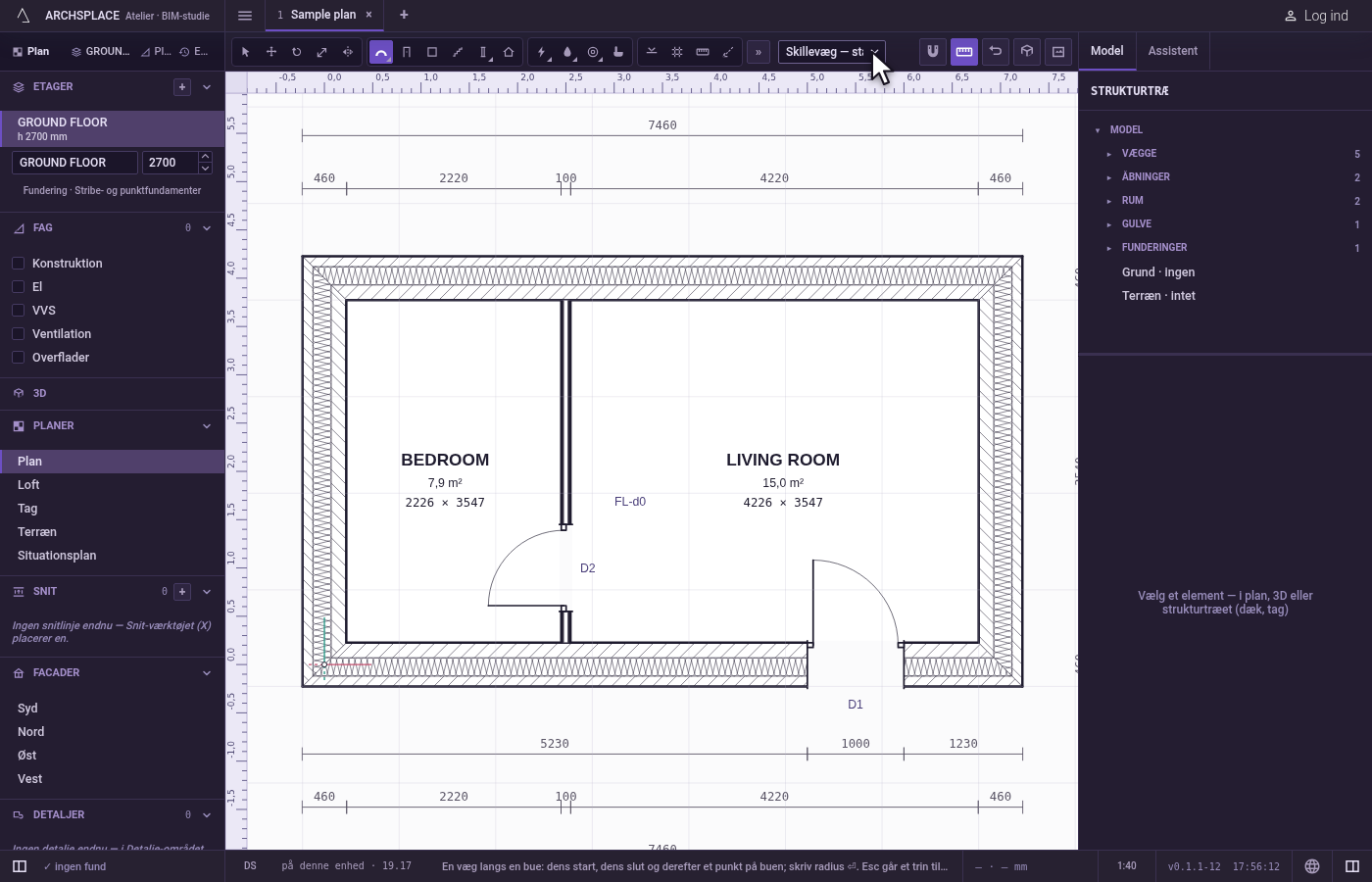

Vælg vægtypen. Listen ved siden af værktøjerne viser projektets vægtyper. Har du ikke valgt en til buede vægge, bruges den type, der er valgt til lige vægge.
Klik starten. Magneten holder klikket på det nærmeste punkt inden for rækkevidde.

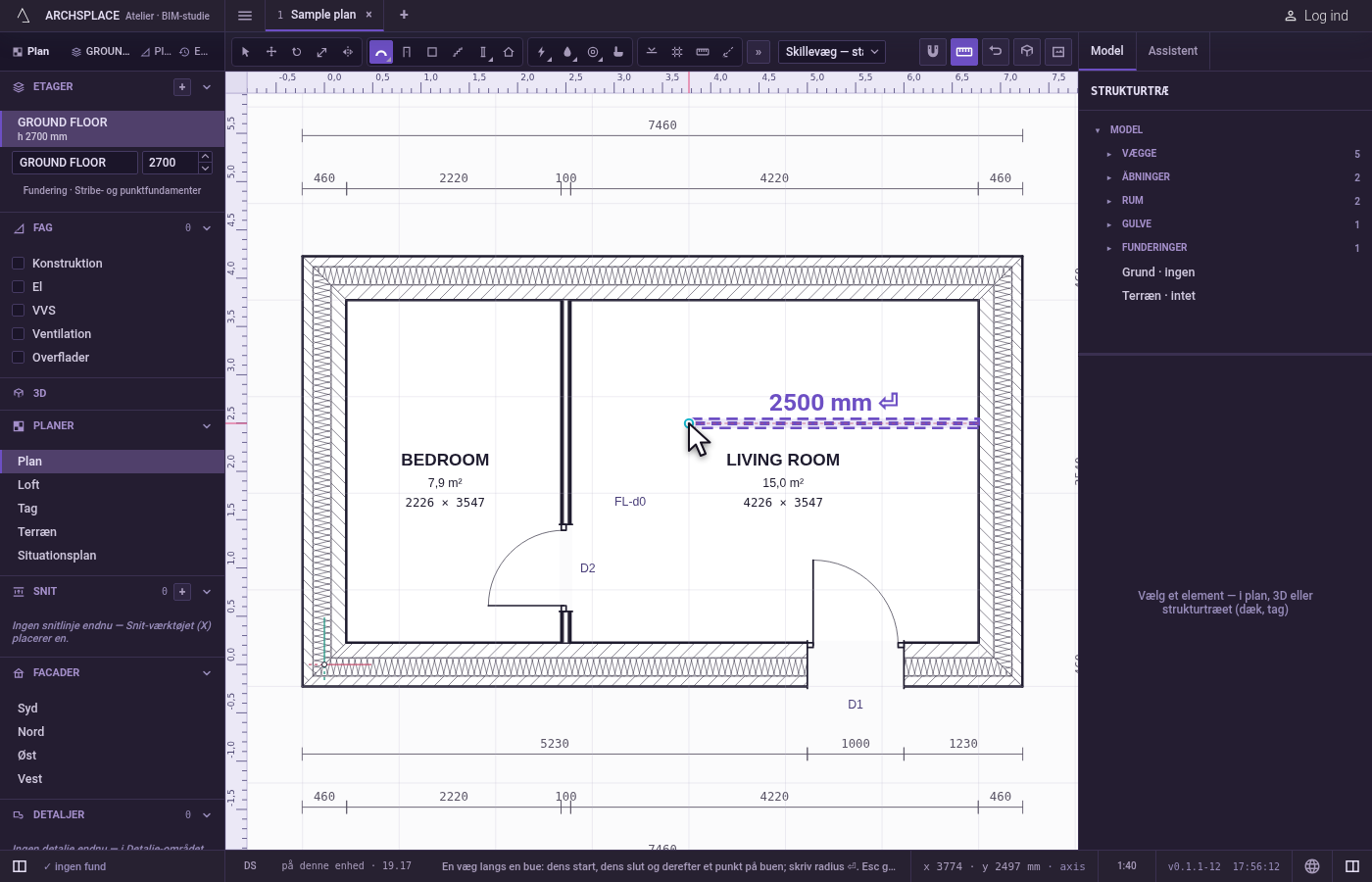

Klik slutningen, eller skriv korden. Klik der, hvor væggen slutter. Eller skriv den lige afstand fra start til slutning og tryk på Enter: slutningen placeres så langt mod markøren.

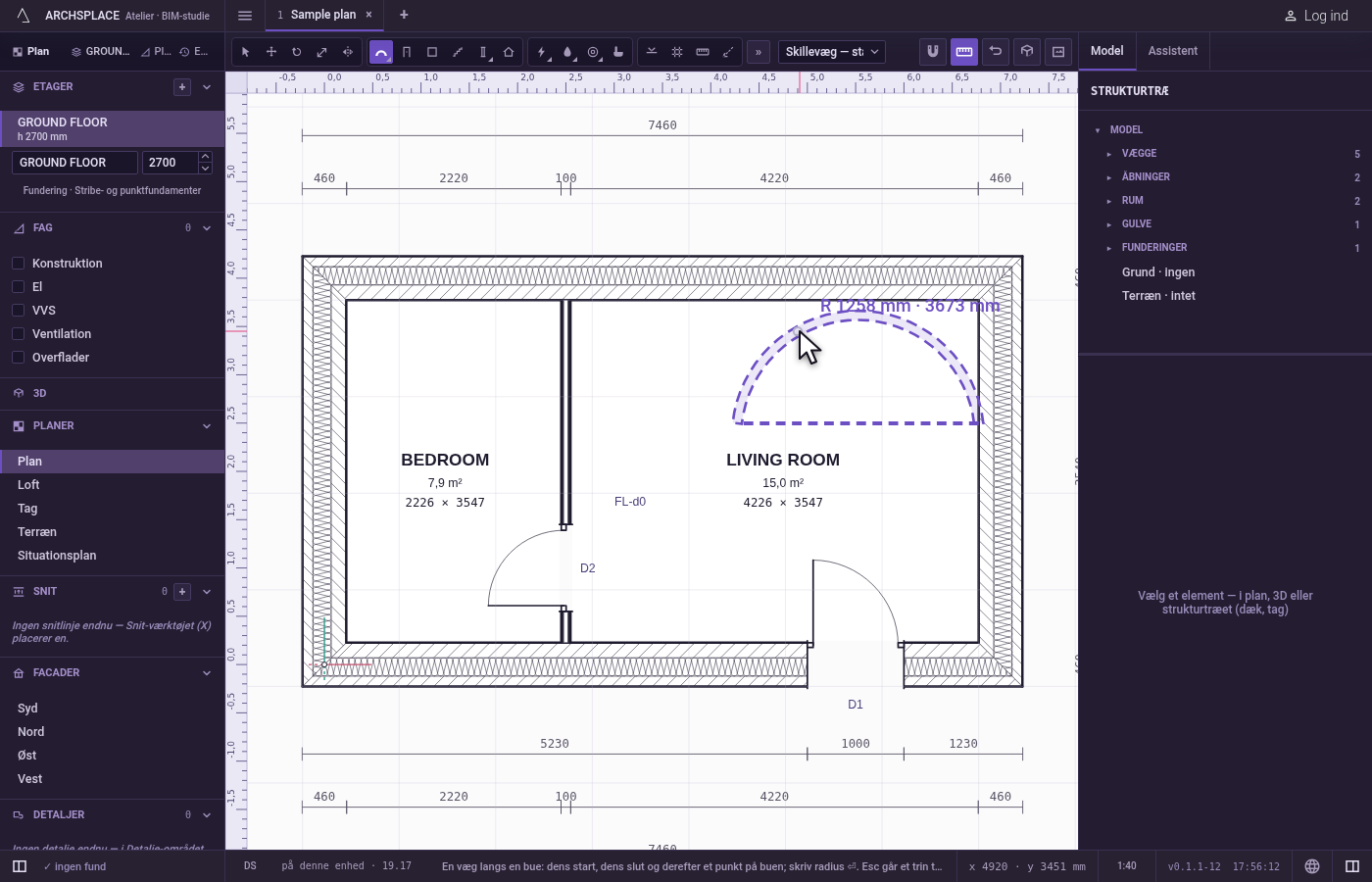

Bøj væggen. Bevæg markøren væk fra linjen mellem de to ender: væggen bøjer gennem markøren i sin tykkelse, og ved siden af skriver studiet dens radius og dens længde langs buen. Klik for at tegne den. Eller skriv en radius og tryk på Enter: væggen bøjer til den side af korden, markøren står på, langs den korteste bue med den radius.
Fortsæt kæden, eller gå tilbage. Den næste buede væg begynder ved denne vægs ende.
Escgår ét punkt tilbage ad gangen: fra buen til slutningen, fra slutningen til starten, fra starten til ingenting. Er intet i gang, giverEscdig Vælg tilbage i hånden.
Hvad det afviser
- En lige bue. Står markøren på linjen mellem enderne, tegnes intet: studiet beder dig flytte dig væk fra korden for at bøje væggen.
- Mere end en halvcirkel. En bue ud over en halvcirkel vises ved sin grænse og afvises med den begrundelse.
- En radius kortere end den halve korde. Ingen bue med den radius forbinder de to ender, så en skrevet radius under halvdelen af deres afstand afvises med den begrundelse.
- Et andet klik på starten. Et klik inden for magnetens rækkevidde af starten gør ingenting.
Hvad det skriver i kontrakten
Hver buet væg tilføjer én post til projektets liste over vægge, som ét trin, som én fortrydelse tager tilbage: dens etage, dens to ender i meter, hvor meget den bøjer (et tal, der er 1 for en halvcirkel til den ene side og minus 1 til den anden), dens vægtype og dens fase. Centrum og radius gemmes ikke; de følger af enderne og bøjningen.
Begreber
Se også
Ofte stillede spørgsmål
Hvordan giver jeg en buet væg en præcis radius?
Efter starten og slutningen sætter du markøren på den side, væggen skal bue mod, skriver radius og trykker på Enter. Væggen følger den korteste af de to buer med den radius på den side.
Kan en buet væg være mere end en halvcirkel?
Nej. En buet væg bøjer højst en halvcirkel. Vil du have en større bue, tegner du to buede vægge i forlængelse af hinanden.
