Afrund

Afrund runder hjørnet mellem to linjer eller buer i skitseeditoren med en bue med den radius, du skriver, og skærer begge tilbage til der, hvor buen rører dem. Med en radius på nul laver det et rent, skarpt hjørne, og med linjer valgt afrunder Enter alle de hjørner, de har.

Hvad det er

Afrund forbinder to linjer, to buer eller en linje og en bue med en bue med en given radius, der rører dem begge. Hver af de to skæres tilbage, eller forlænges, til det punkt, hvor buen rører den, og den side, der beholdes, er den side, du valgte den på. Med en radius på nul mødes de to blot i et skarpt hjørne, hvilket også rydder op i to linjer, der går forbi eller ikke helt når hinanden.

Afrund arbejder på linjerne, som du tegnede dem. To nabosider af ét omrids, for eksempel to sider af et rektangel, får deres hjørne udskiftet på stedet. To separate åbne linjer forbindes ved deres egne ender, og buen mellem dem tilføjes som en linje for sig.

Hvornår du bruger det

Når hjørnerne på et vindue, en dør eller et mønsterfelt skal rundes.
Når et hjørne skal lukkes rent mellem to linjer, der ikke helt mødes, med en radius på nul.

Trinnene

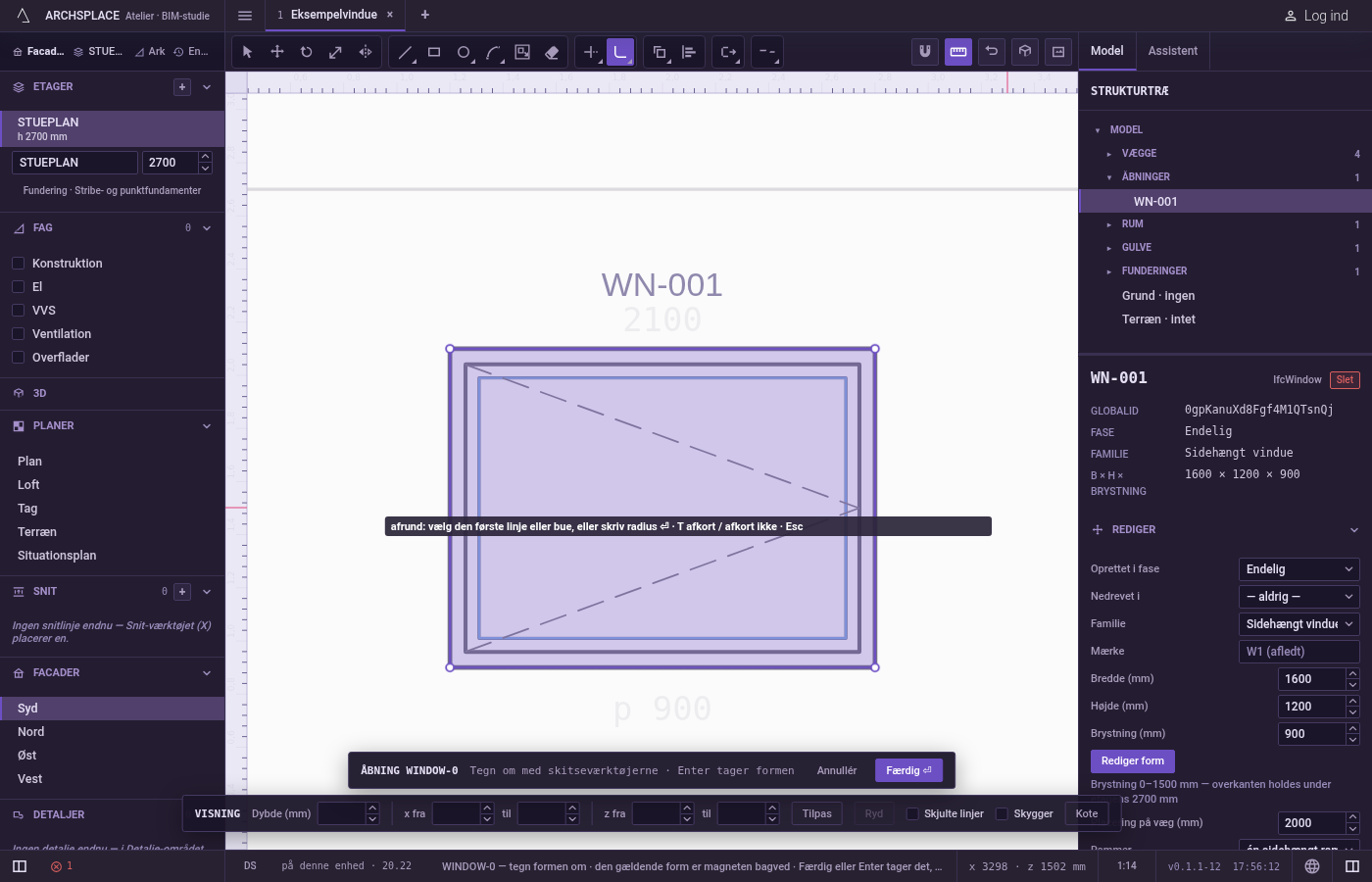

Tag Afrund. I skitseeditoren (se Vælg for vejene ind) trykker du på F eller klikker på Afrund i editorens værktøjslinje. Teksten ved markøren siger afrund et hjørne mellem to linjer eller buer og nævner, at du skal skrive radius, at Skift gør det skarpt, og at T slår afkortning til eller fra.
Skriv radius. Skriv den i projektets enheder, og tryk på Enter. Radius er nul, hver gang du tager Afrund, og forbliver, som du har sat den, for hvert hjørne, indtil du forlader værktøjet. Du kan skrive den igen på ethvert trin.

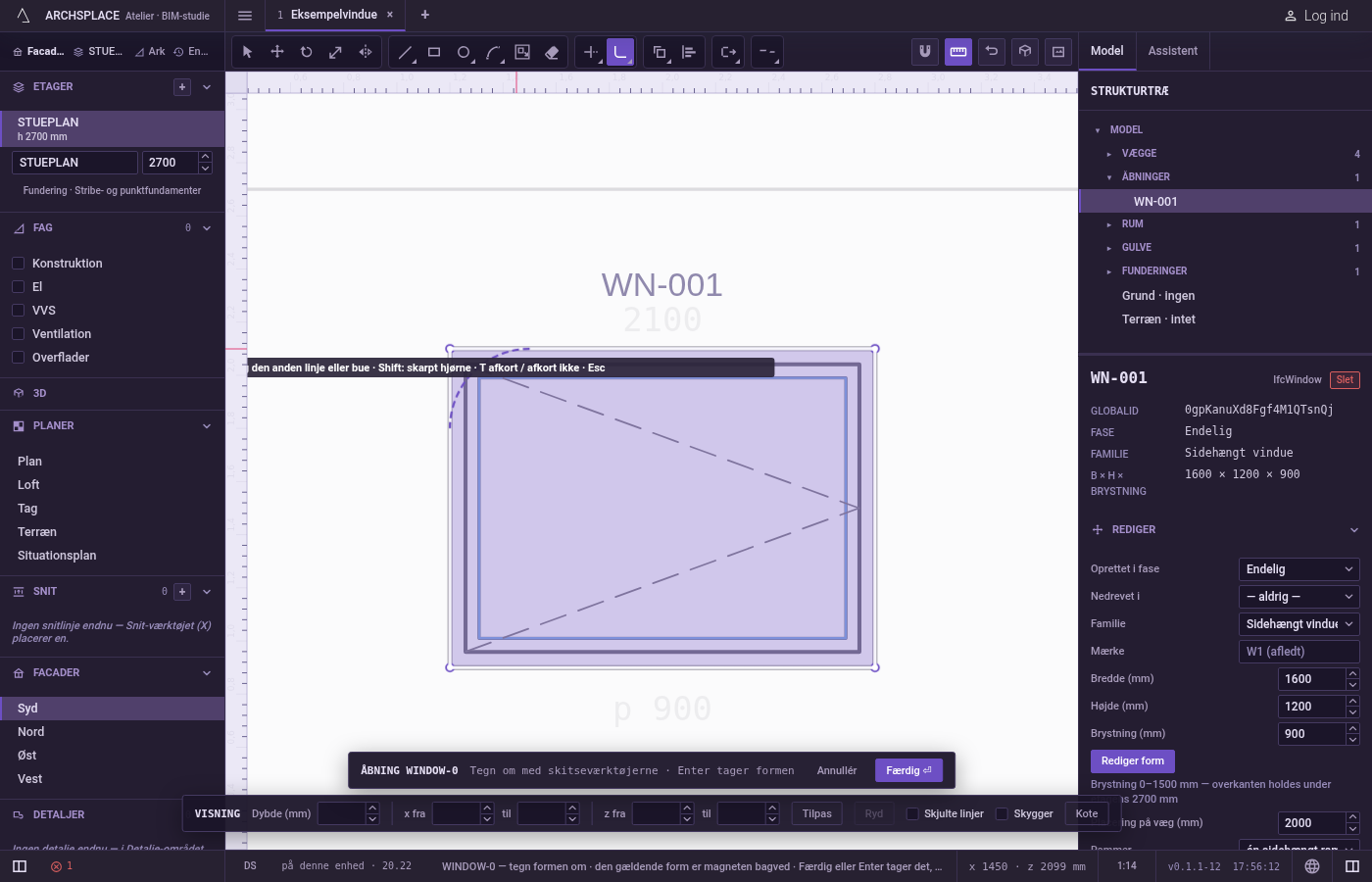

Vælg den første linje eller bue. Klik på den på den side, du vil beholde. Afrund læser markøren præcist uden magnet. Teksten beder om den anden.

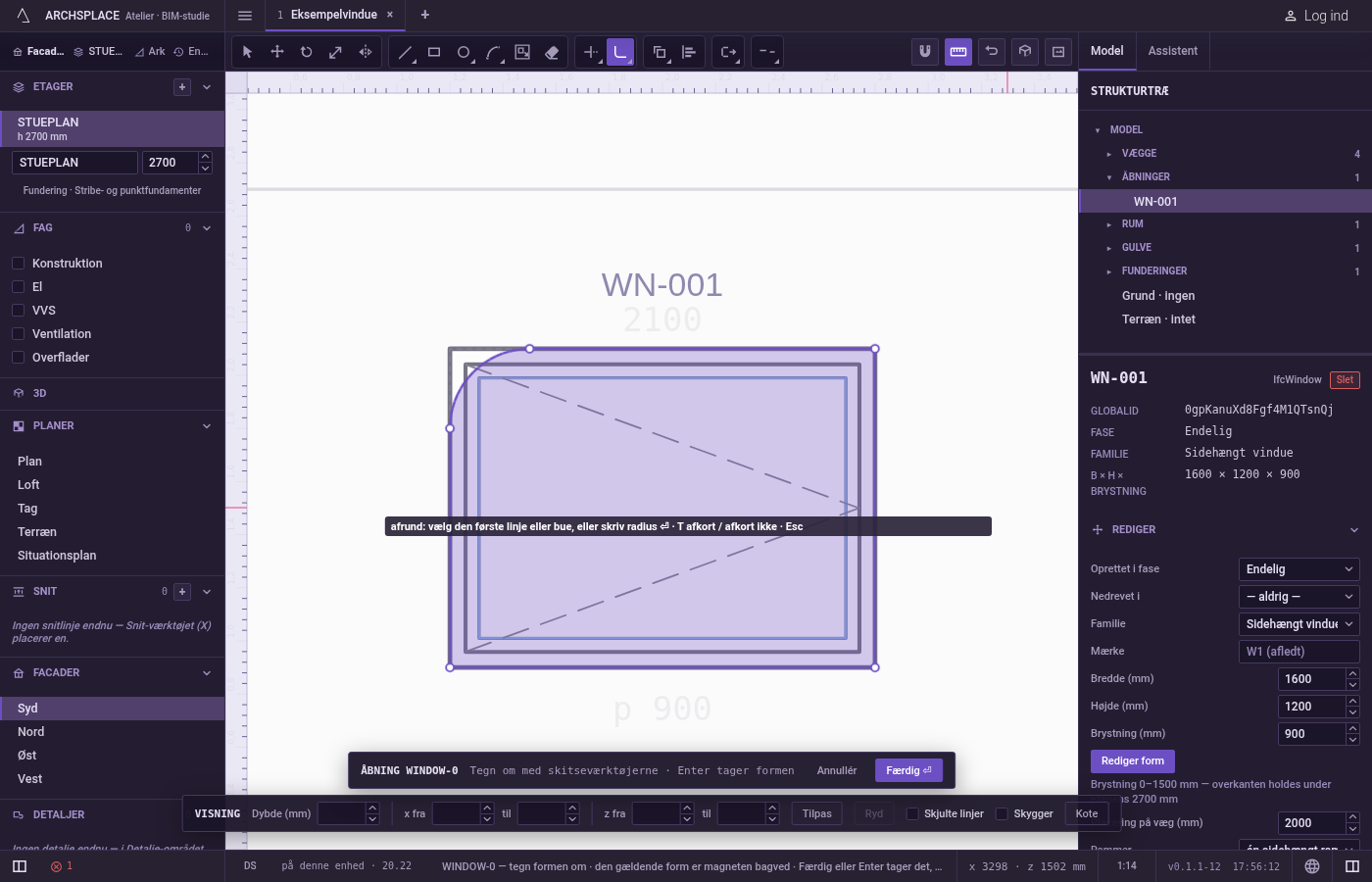

Vælg den anden. Mens du peger, tegnes den bue, der ville blive lavet. Klik på den side af den anden linje, du vil beholde. Hjørnet laves, og Afrund venter på det næste første valg. Hold Skift nede ved dette klik for et skarpt hjørne uanset radius.

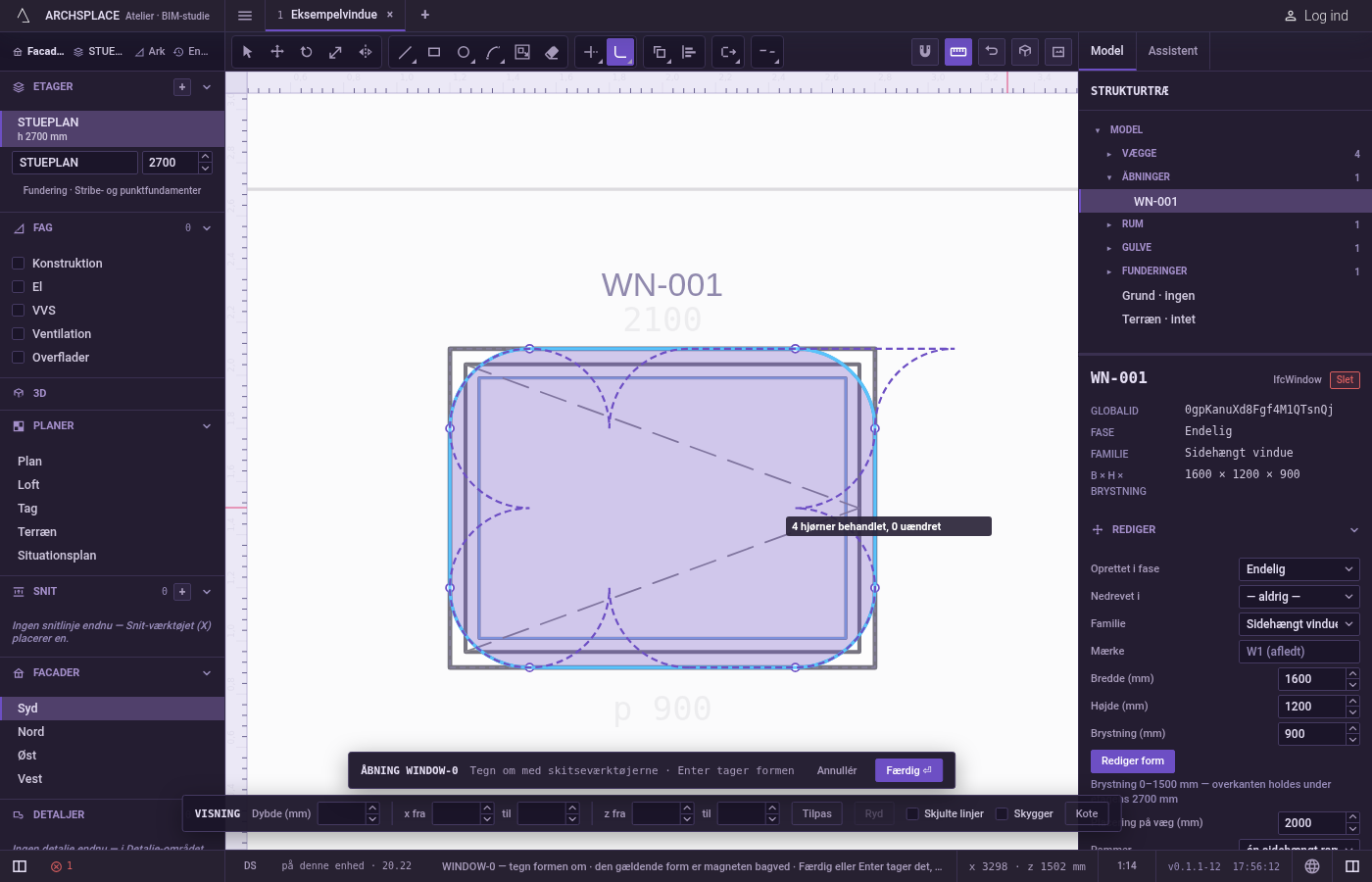

Eller afrund en hel markering. Vælg linjer med Vælg, før du tager Afrund, sæt radius, og tryk så på Enter uden at vælge: hvert hjørne i de valgte linjer, som radius passer til, afrundes. Teksten siger, hvor mange hjørner der blev behandlet, og hvor mange der blev efterladt, som de var.

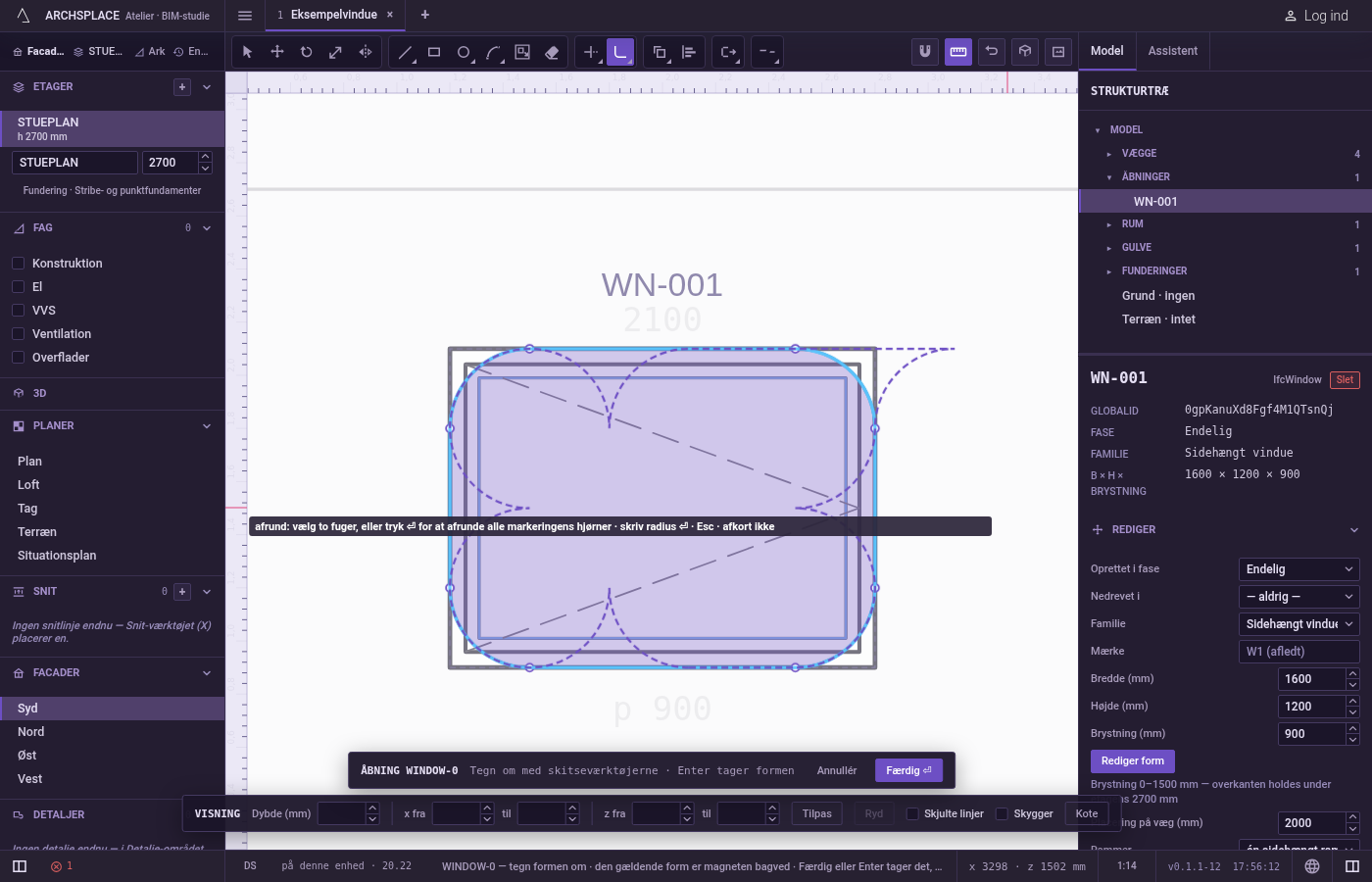

Afkort eller ej. Tryk på T for at skifte til afkort ikke: buen tilføjes, og begge linjer forbliver hele. Teksten siger afkort ikke, mens det er slået til. Esc tager det første valg tilbage og går derefter tilbage til Vælg.

Hvad det afviser

Et valg på ingenting. Teksten siger ingen linje eller bue der.
Det samme stykke to gange. Teksten siger vælg et andet, forskelligt stykke.
Linjer, der aldrig mødes. To parallelle linjer afvises: disse kanter mødes aldrig.
En radius, der ikke passer. Når buen ville kræve mere længde, end siderne har, siger teksten hjørnet passer ikke til disse kanter.
Et snit midt i en linje. To sider af ét omrids, der ikke er naboer, eller et lukket omrids og en anden linje, ville skulle skæres midt over: det ville skære en linje over på midten. Opløs først omridset.
En negativ radius. Et negativt eller ulæseligt tal ignoreres, og radius forbliver, som den var.
Hjørner, radius ikke passer til, i en hel markering. De efterlades, som de er, og tælles; når ingen passer, siger teksten intet hjørne i markeringen kan behandles.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hvert hjørne er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Afrundingsbuen bliver en bue-værdi på det punkt, hvor den begynder: 0.414214 for en kvart omgang. Et vindue på 1,2 gange 1,2 meter med det øverste højre hjørne afrundet med 10 centimeter:

Se også

Ofte stillede spørgsmål

Hvordan afrunder jeg alle fire hjørner af et rektangel på én gang?

Vælg rektanglet med Vælg, tryk på F, skriv radius og tryk på Enter, og tryk så på Enter igen. Hvert hjørne, radius passer til, afrundes, og teksten tæller de behandlede hjørner og dem, der blev efterladt.

Hvorfor laver min afrunding et skarpt hjørne?

Radius starter på nul, hver gang du tager Afrund. Skriv radius, og tryk på Enter, før du vælger linjerne.

Kan jeg tilføje buen uden at skære linjerne?

Ja. Tryk på T for at skifte til afkort ikke: buen tilføjes, og begge linjer forbliver hele. Tryk på T igen for at afkorte.
