Snit og facader

Samlingsgreb i snit og facader

Når vægge, rør eller bjælker er valgt i et snit eller en facade, vises hvert sted, hvor deres ender mødes, som et lodret mærke fra etagens gulv til dens top. Træk i et mærke, så flytter den samling sig langs visningen, og alle de forløb, der mødes der, følger med, som de gør på planen.

Hvad det er

En samling er det sted, hvor forløb mødes: to vægge i et hjørne, en væg, der ender på en andens flade, enden af et rør eller en bjælke. Når du vælger en væg, et rør eller en bjælke med Vælg, viser hver visning samlingerne i det, du holder, så du kan flytte dem. I et snit eller en facade vises hver samling som et lodret mærke, fra gulvet på dens etage til dens top, der hvor samlingen står langs visningen.

Der står ét mærke ved hvert sted langs visningen, og det bærer alle de samlinger, der står der. En væg, der ses fra enden, har begge sine ender samme sted, så dens mærke bærer begge, og at trække i det flytter hele den flade, visningen viser.

Under markøren lyser et mærke hele sin samling orange. Et mærke, hvis samling du holder, tegnes i markeringsblåt. Mens forløb eller samlinger holdes, forklarer statuslinjen grebene: træk i et for at flytte dets samling, hold Alt nede for kun at flytte den ende, klik på et for at vælge dets samling, Skift for at tilføje eller fjerne.

At trække i et mærke er den samme bevægelse som at trække i et hjørne på planen. Samlingen flytter sig, og alle de forløb, der mødes der, følger med: hjørnet forbliver lukket, og en væg, der ender på fladen af en flyttet væg, glider med. Mens du trækker, tegner studiet hvert forløb, flytningen ville ændre, og kan flytningen ikke foretages, tegner det dem med rødt og begrundelsen ved markøren.

Hvornår du bruger det

Når en facade skal gøres bredere eller smallere fra facadevisningen ved at flytte dens hjørne.
Når et hjørne af bygningen skal flugte med en modullinje eller en åbning, der ses i facaden.
Når én vægs ende skal flyttes alene, væk fra det hjørne, den deler med en anden.

Trinnene

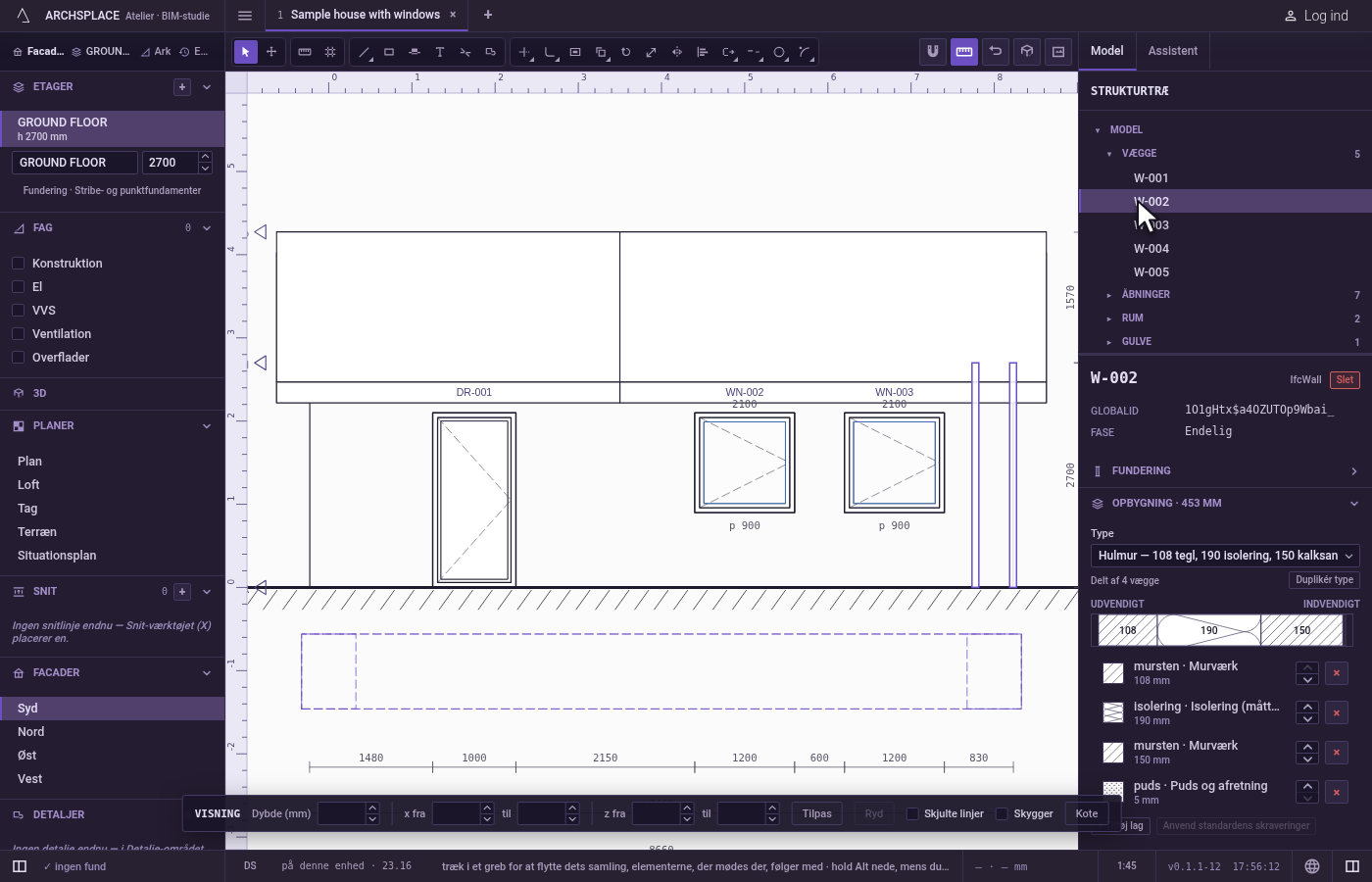

Åbn en facade, og vælg en væg. Under Facader i sidepanelet klikker du på Syd. Tryk på V, og klik på rækken for den østlige væg i strukturtræet. Sydfacaden ser den væg fra enden, til højre på facaden, bag den sydlige væg, som et klik dér ville tage. Et mærke står der, hvor den står langs visningen, fra etagens gulv til dens top, og det bærer begge væggens ender.
Peg på mærket. Hold markøren over det. Det bliver orange med hver samling, det bærer.

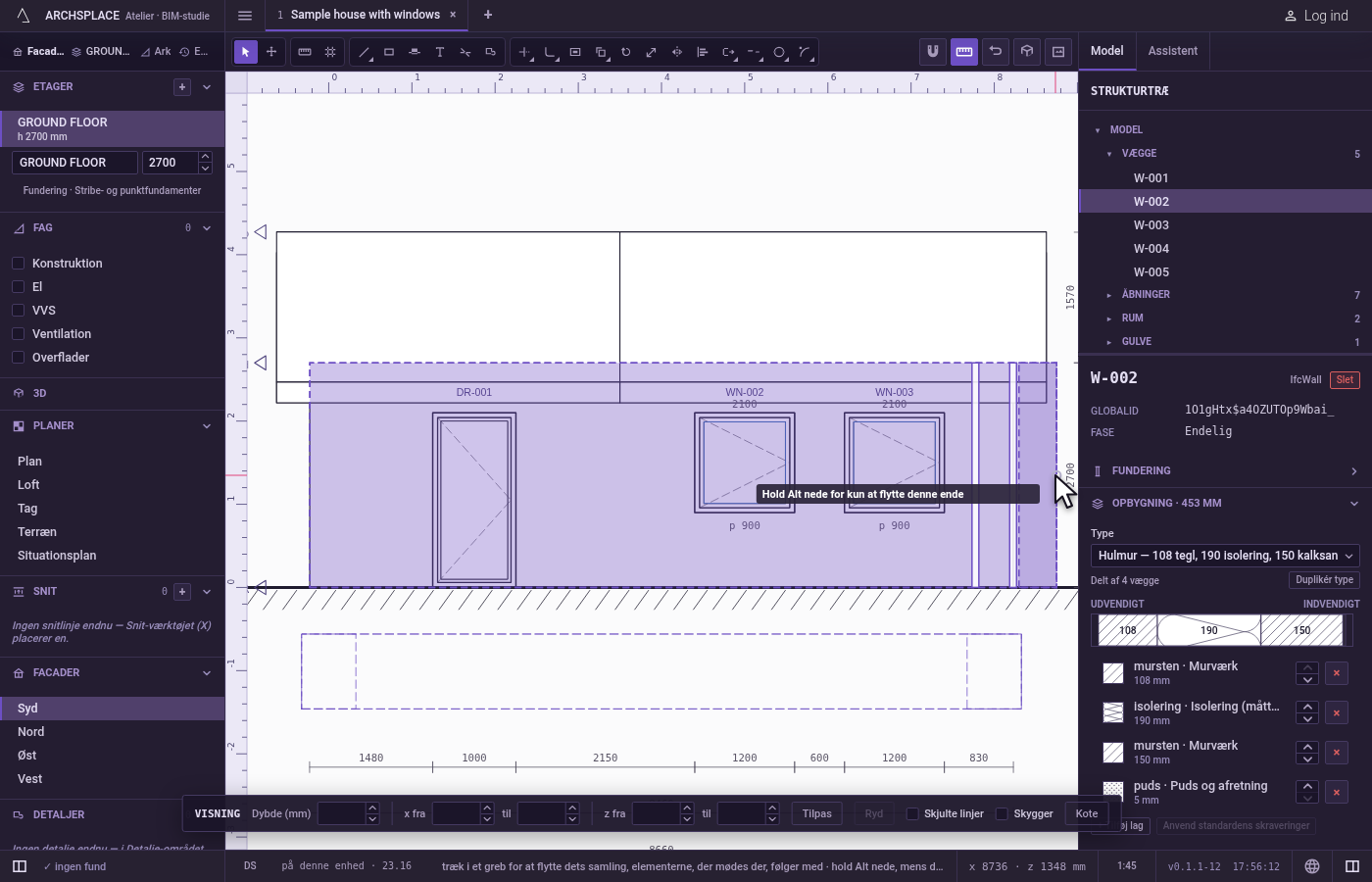

Træk det langs visningen. Tryk med venstre knap på mærket, og træk 50 cm til højre. Mærket flytter sig kun langs visningen, og dets hjørne lander præcis, hvor markøren er, trukket hen på hjørnerne, midtpunkterne og kanterne af tegningens linjer, uden de forløb, der flytter sig. Hver væg, flytningen ændrer, tegnes i sit bånd, som den ville stå. Ved markøren siger studiet, at du skal holde Alt nede for kun at flytte denne ende.
Slip. Den østlige væg lander, hvor den blev tegnet, hel, og syd- og nordvæggen, der møder den, vokser med. Planen, 3D og alle andre visninger viser dem flyttet. Hele flytningen er ét trin, som ét Ctrl+Z tager tilbage.

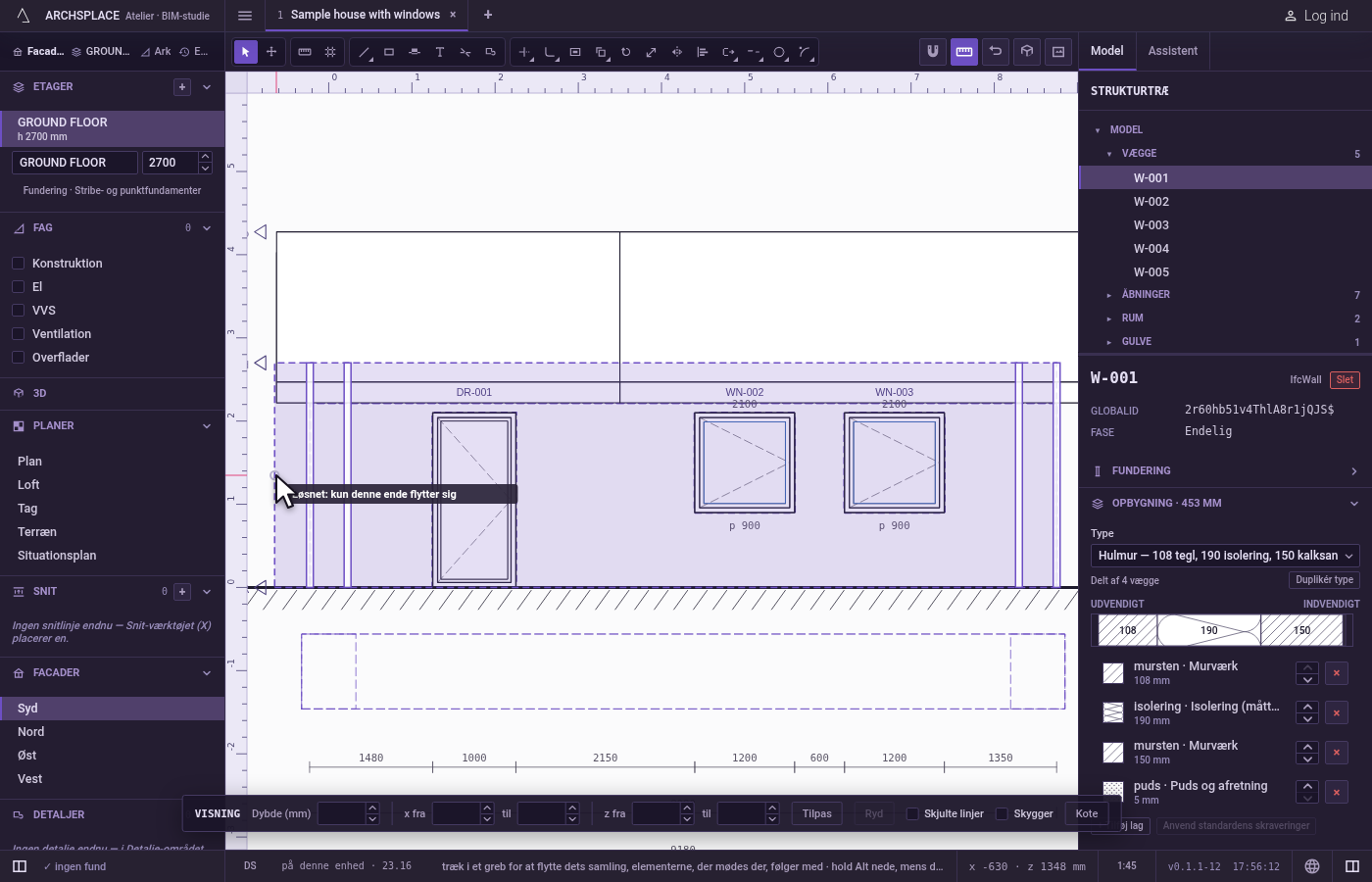

Flyt én ende alene med Alt. Vælg en facadevæg, der ses forfra, træk i mærket ved en af dens ender, og hold Alt nede, når du slipper knappen. Teksten ved markøren siger Løsnet: kun denne ende flytter sig: denne vægs ende flytter sig, og samlingens andre vægge bliver, hvor de var.

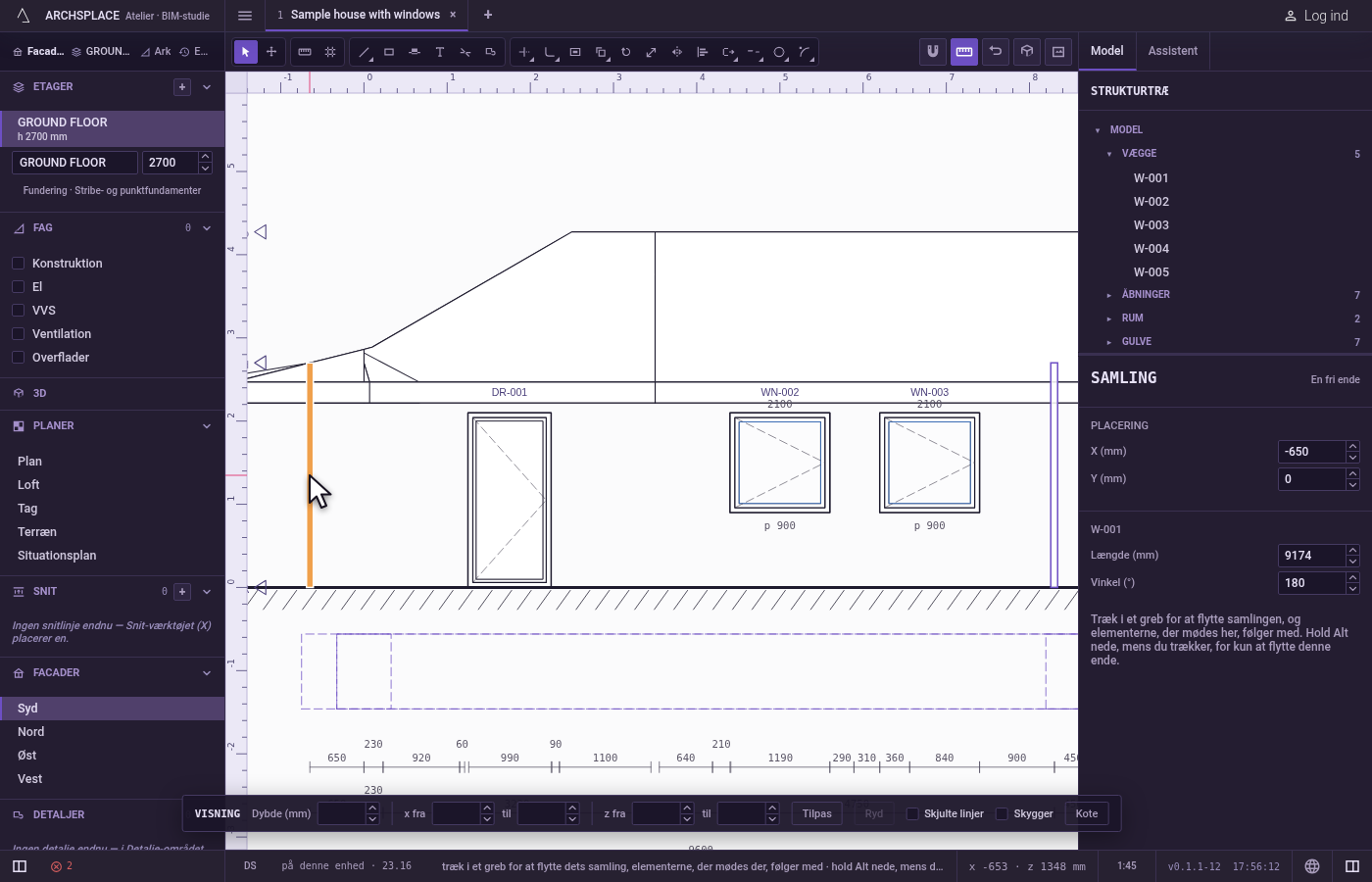

Vælg samlingen. Klik på et mærke uden at trække. Dets samling vælges, og Skift med et klik tilføjer eller fjerner en anden. Med én samling i hånden viser panelet til højre SAMLING med dens placering, X og Y, og for hvert forløb, der mødes der, dets Længde og dets Vinkel (°). En værdi, der skrives der, flytter samlingen præcist.

Hvad det afviser

Op og ned. Et mærke flytter sig kun langs visningen. Samlingen beholder sin højde, som er etagens, og sin dybde.
Et træk kortere end en centimeter. Det tæller som et klik og vælger i stedet samlingen.
En flytning, nettet ikke kan foretage. En flytning, som bevægelsen afviser, tegner forløbene med rødt og begrundelsen ved markøren, og når du slipper, skrives intet. En ende, der hviler på en anden vægs flade, kan for eksempel kun glide langs den flade.
At kopiere, lave rækkekopi af eller slette en samling. En samling er der, hvor forløb mødes, og har intet eget: kopiér, lav rækkekopi af eller slet selve forløbene.
Greb under et andet værktøj. Mærkerne står kun under Vælg og Flyt. Under Flyt vises de, men tages ikke, og med et detaljeværktøj i hånden vises de ikke.

Hvad det skriver i kontrakten

En samling skrives aldrig: den er der, hvor forløbenes ender mødes, læst igen fra modellen hver gang. At trække i et mærke skriver enderne på de forløb, det bærer: from eller to for hver væg i walls, og enderne på hvert rør eller hver bjælke, i meter på planen. Et forløb, hvis ende ender på en flyttet vægs flade, får den ende sat igen på fladen. Med Alt ændres kun enden på det forløb, du tog fat i.

At flytte den østlige væg i et hus på 10 gange 8 m 50 cm mod øst, som i trinnene ovenfor, skriver enderne på de tre vægge, det ændrer, syd-, øst- og nordvæggen:

Se også

Ofte stillede spørgsmål

Hvordan gør jeg en facade bredere fra en facadevisning?

Vælg væggen for enden af facaden, som facaden ser fra enden, og træk dens mærke til siden langs visningen. Den væg flytter sig hel, og de vægge, der møder den, følger med, så facaden vokser, og omridset forbliver lukket.

Hvordan flytter jeg kun én vægs ende og ikke hjørnet?

Hold Alt nede, mens du trækker i mærket, og hold den nede, når du slipper knappen. Kun den ende flytter sig; samlingens andre vægge bliver, hvor de var.

Hvorfor kan jeg ikke trække et mærke op eller ned?

I et snit eller en facade flytter en samling sig kun langs visningen. Dens højde er etagens, og visningens dybde bevares.
