Søjle

Søjle placerer en søjle med ét klik, centreret der, hvor magneten holder markøren, med det tværsnit, der er valgt ved siden af værktøjerne. Dens tværsnit og vinkel kan derefter ændres i dens panel.

Hvad det er

Søjle placerer en rektangulær søjle, centreret i det punkt, du klikker. Listen ved siden af værktøjerne tilbyder fem tværsnit: 25 gange 25, 30 gange 30, 40 gange 40, 20 gange 40 og 40 gange 20 centimeter, vist i projektets enheder. Det første tal er bredden langs planens vandrette, det andet dybden langs dens lodrette.

Søjlen står på sin etage, fra dæk til dæk. På den nederste etage står den på et fundament, som projektet udleder under den, medmindre noget andet allerede bærer den.

Hvornår du bruger det

Når du lægger en konstruktion ud på et modulnet, søjle for søjle.
Når du vil placere en stolpe under en bjælke eller et tag.
Når søjlerne i en opmålt bygning skal tegnes op.

Trinnene

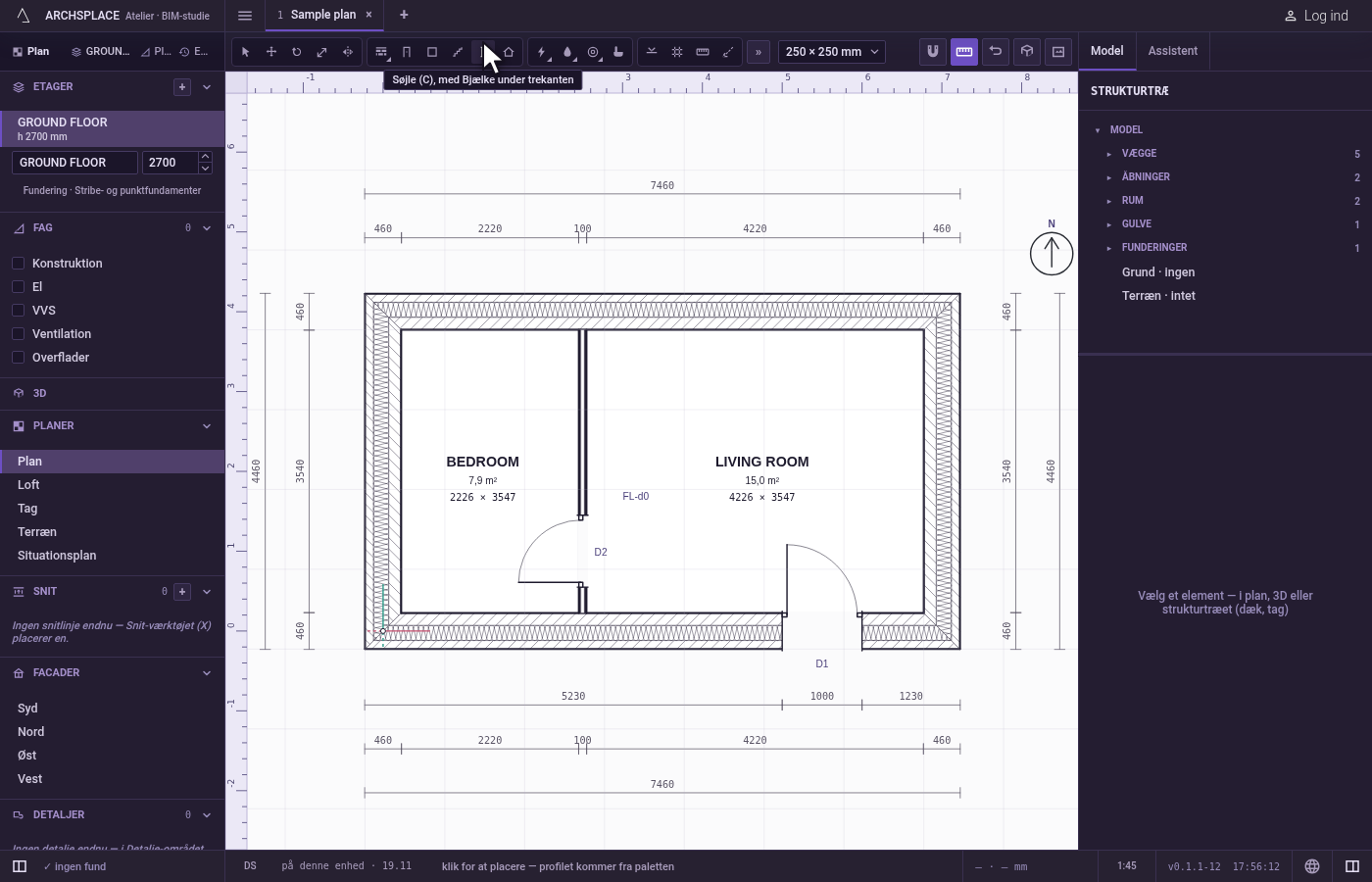

Tag værktøjet. Tryk på C, eller klik på knappen Søjle. Statuslinjen beder dig klikke, med tværsnittet fra listen.

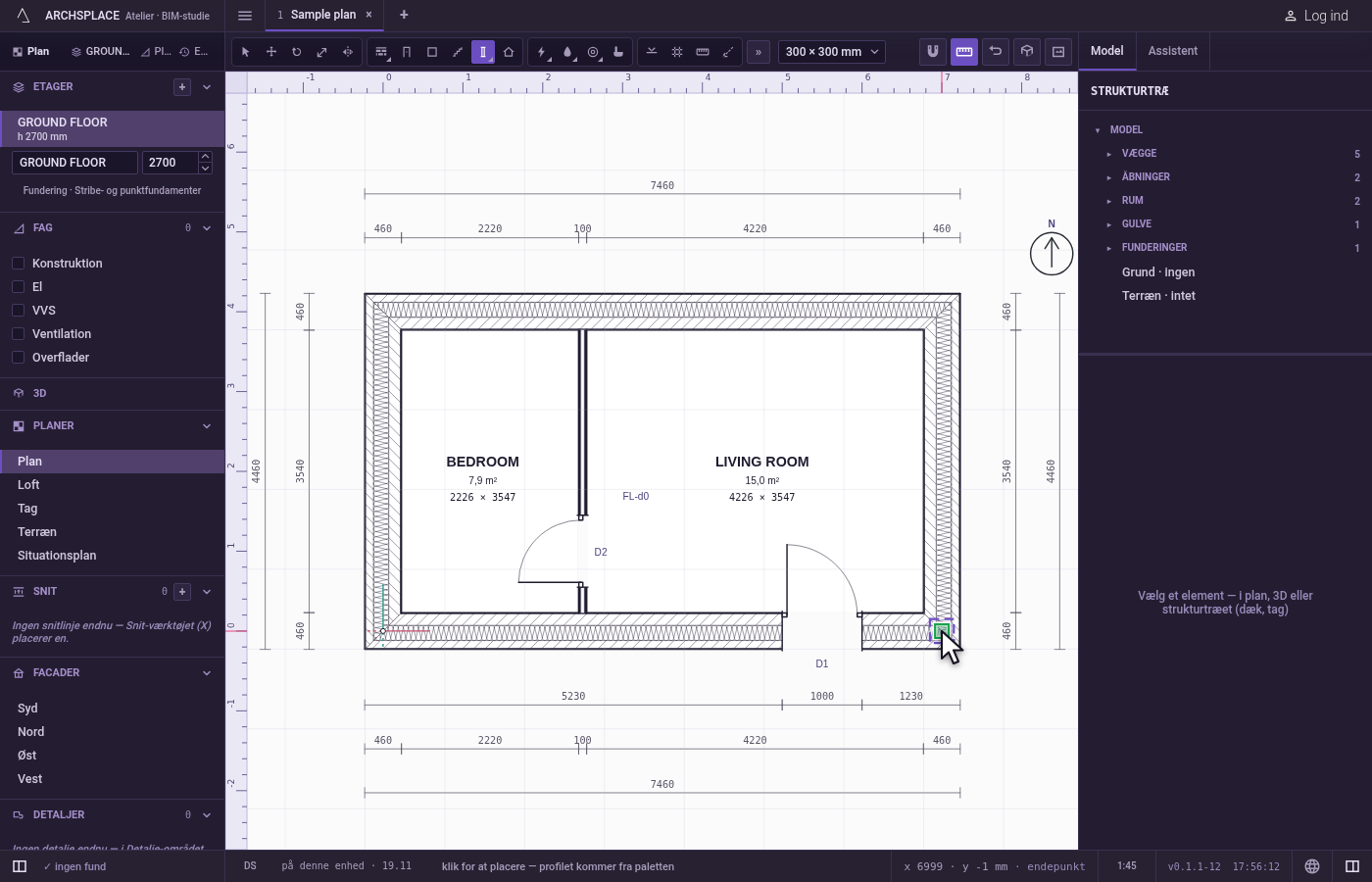

Vælg tværsnittet. Vælg det i listen ved siden af værktøjerne. Spøgelsesbilledet under markøren viser det.

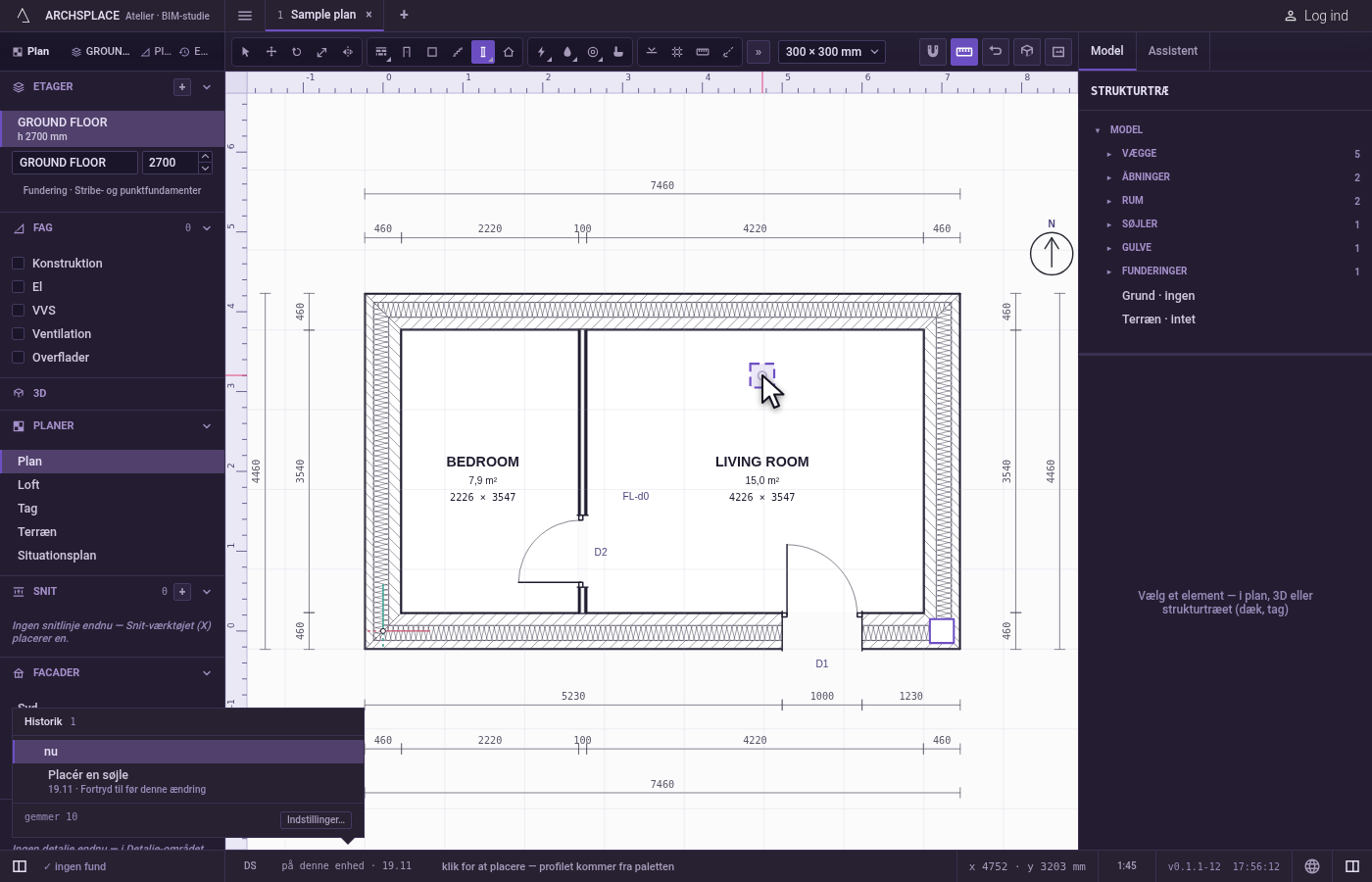

Klik der, hvor den skal stå. Magneten holder markøren på et skæringspunkt mellem modullinjer, en vægs hjørne, et midtpunkt eller et andet punkt inden for rækkevidde, og søjlen centreres der. Hvert klik placerer endnu en søjle.

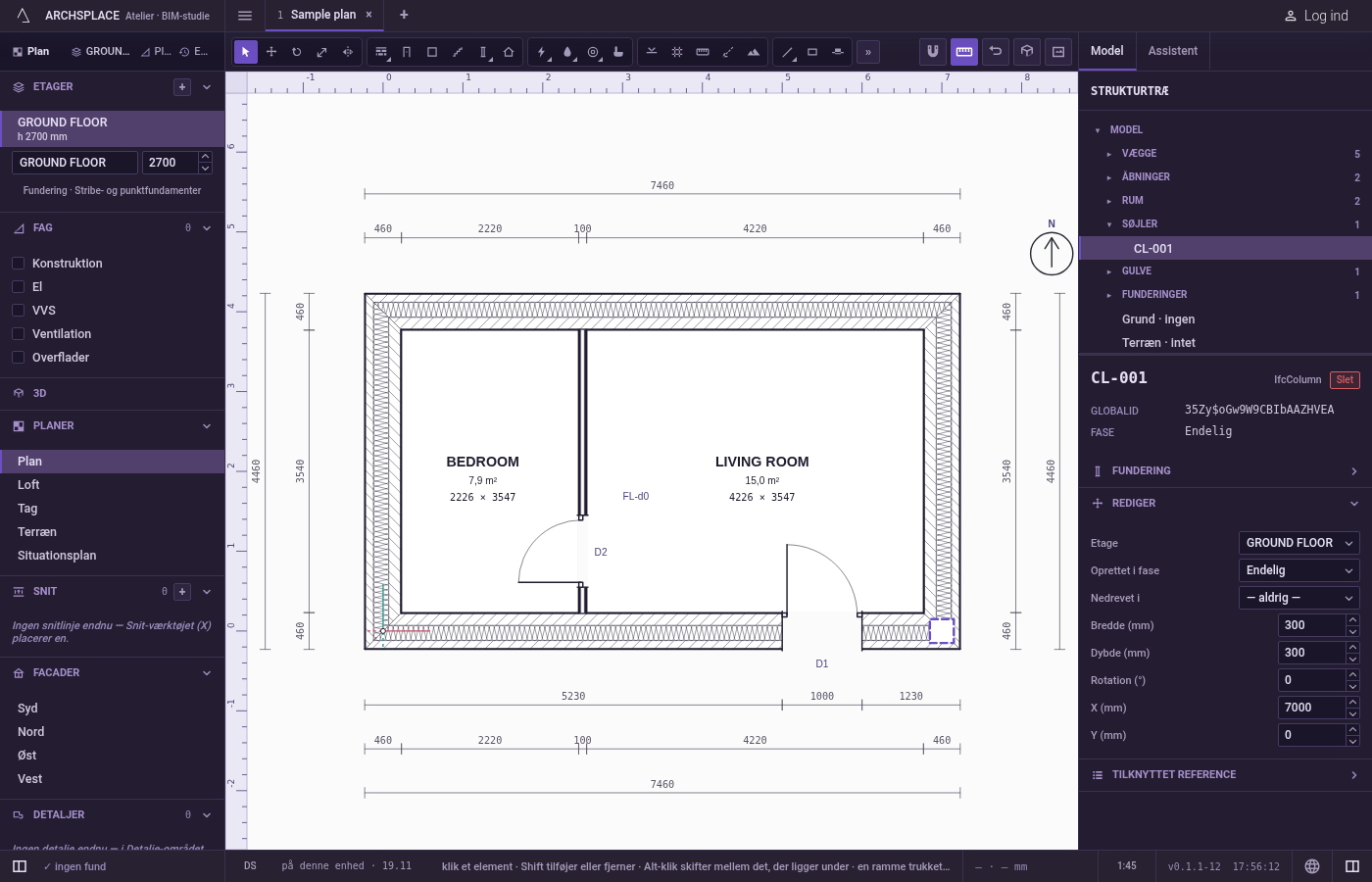

Justér den i dens panel. Vælg søjlen med Vælg for at skrive dens bredde, dybde, rotation i grader og X og Y for dens centrum.

Hvad det afviser

Et tværsnit, der ikke er positivt. En bredde eller en dybde på nul eller mindre afvises af projektet.
Intet ved klikket. En søjle placeres, hvor du end klikker, også inde i en væg: se på planen, før du klikker.

Hvad det skriver i kontrakten

Én ny post sidst i projektets liste over søjler, som ét trin, som én fortrydelse tager tilbage: etagen, centrum på millimeteren, bredden og dybden i meter og den fase, visningen tegner i. Vinklen skrives først, når du drejer søjlen. Fundamentet under den skrives aldrig: det udledes, hver gang projektet opbygges.

Begreber

Magneten

Se også

Ofte stillede spørgsmål

Hvordan sætter jeg en søjle præcis på et skæringspunkt mellem modullinjer?

Før markøren hen nær skæringen mellem to modullinjer: magneten holder den på skæringen og viser et kryds. Klik, så centreres søjlen der.

Kan jeg lave en søjle i en anden størrelse end dem, der tilbydes?

Ja. Placér den med et vilkårligt tværsnit, og skriv så dens bredde og dybde i dens panel.
