Åbning
Åbning placerer et vindue, en dør eller en gennemgang i en væg med ét klik, ud fra den familie, der er valgt ved siden af værktøjerne. Åbningen centreres, hvor du klikker langs væggen, og dens størrelse, brystning og åbningsretning indstilles derefter i dens panel.
Hvad det er
Åbning placerer vinduer, døre og gennemgange i vægge. Den familie, der er valgt ved siden af værktøjerne, afgør, hvad der placeres: i et projekt efter den danske standard for eksempel et sidehængt vindue, et vinduesbånd, en indvendig dør, en hoveddør, en skydedør i glas, en åben passage eller en garageport. Hver familie har sin egen størrelse og form.
Åbningen hører til sin væg. Den placeres i det punkt på væggen, der er nærmest dit klik, centreret der, og fra da af følger den væggen: når væggen flyttes, drejes eller kopieres, går åbningen med.
Hvornår du bruger det
- Når vinduer og døre skal sættes i en ny plan.
- Når åbningerne fra en opmåling skal tegnes op på deres målte placeringer.
- Når du vil tilføje en gennemgang mellem to rum.
Trinnene

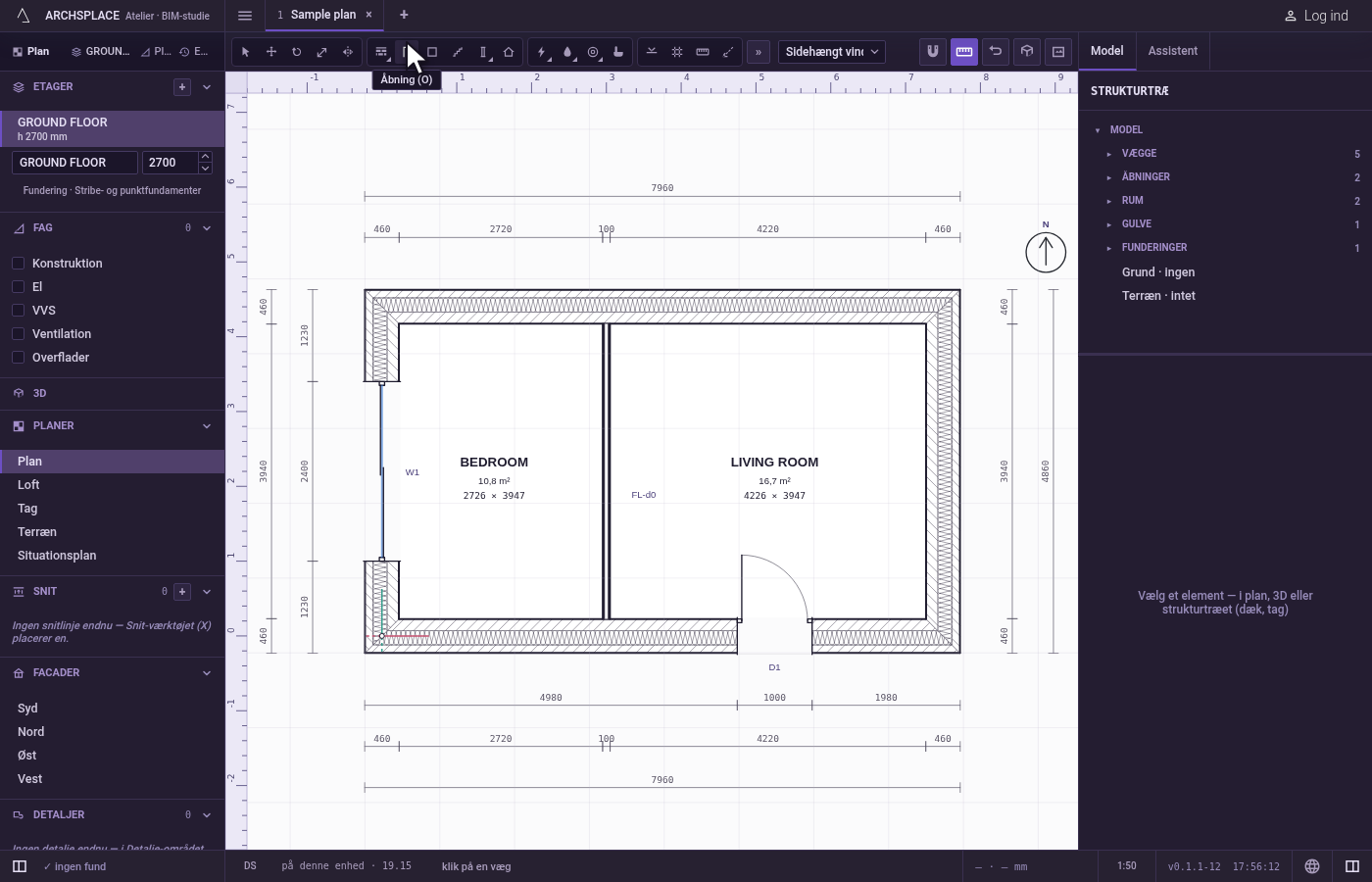

Tag værktøjet. Tryk på
O, eller klik på knappen Åbning. Statuslinjen beder dig klikke på en væg.

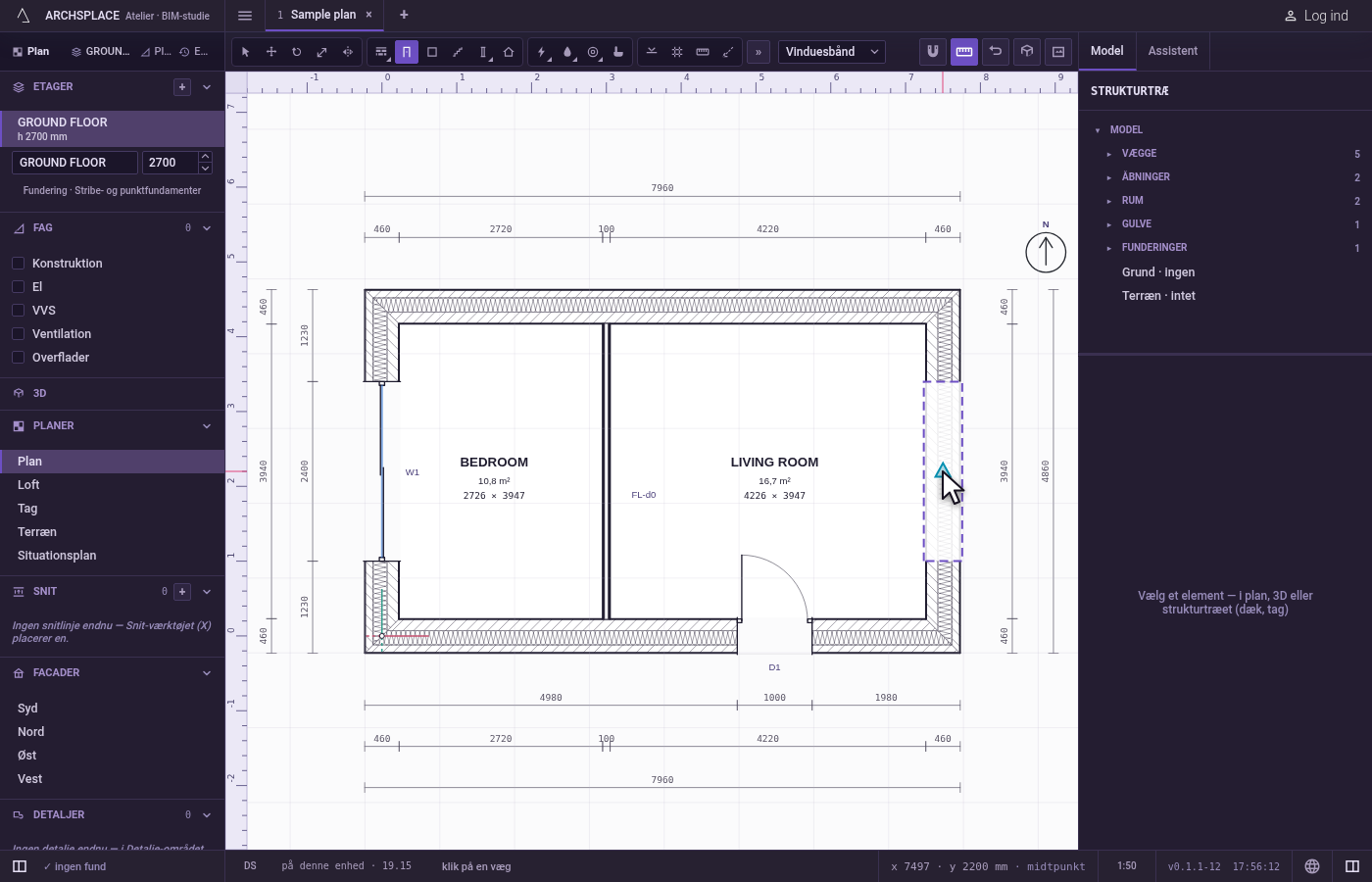

Vælg familien. Vælg den i listen ved siden af værktøjerne. Spøgelsesbilledet under markøren viser den på den væg, den ville komme i.

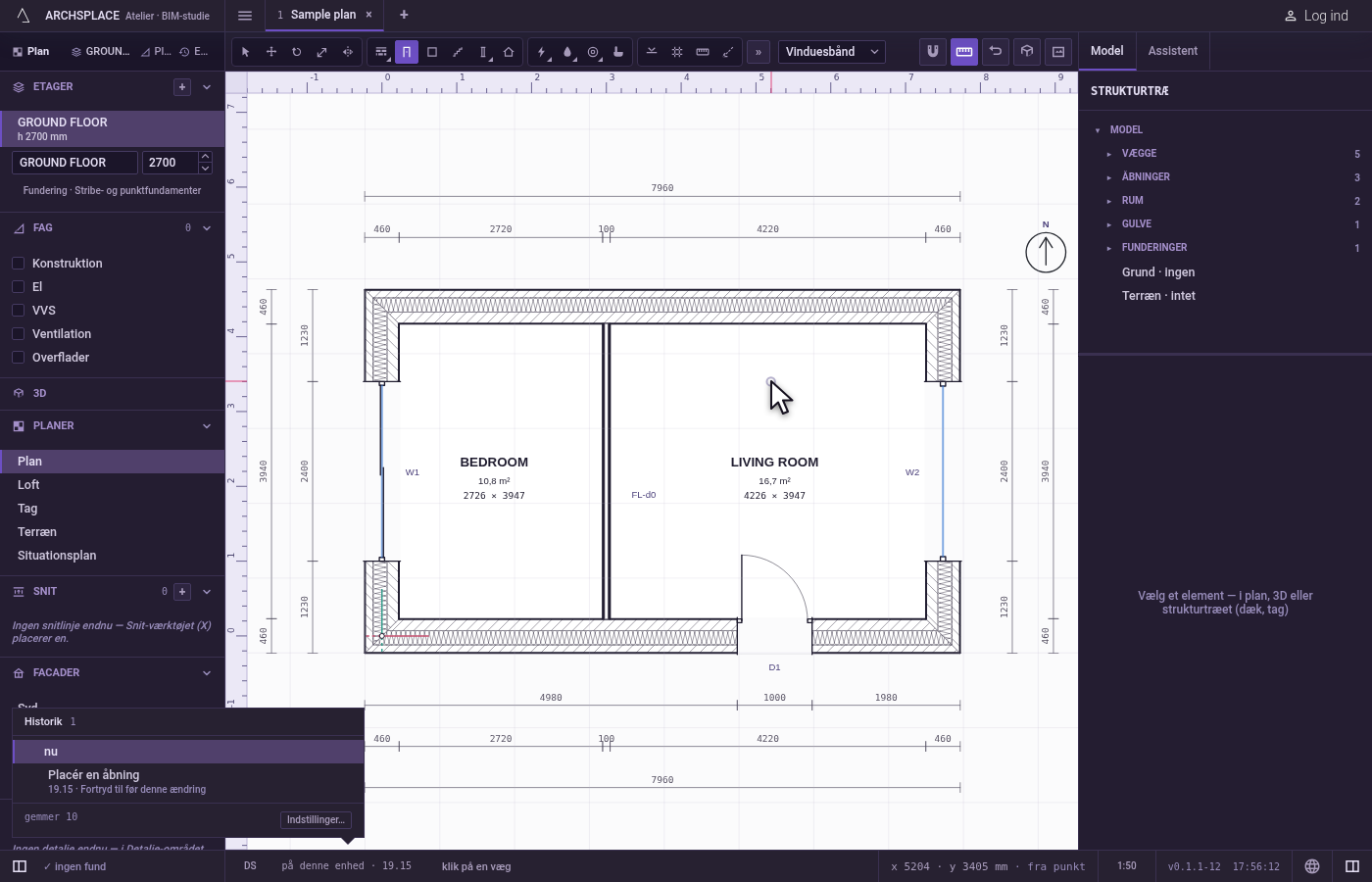

Klik på væggen. Klik på væggen eller tæt ved den. Den nærmeste væg inden for cirka 60 cm af klikket får åbningen, centreret i det punkt på dens akse, der er nærmest klikket, og holdt mindst 10 cm fra væggens ender. Værktøjet bliver i hånden til den næste.

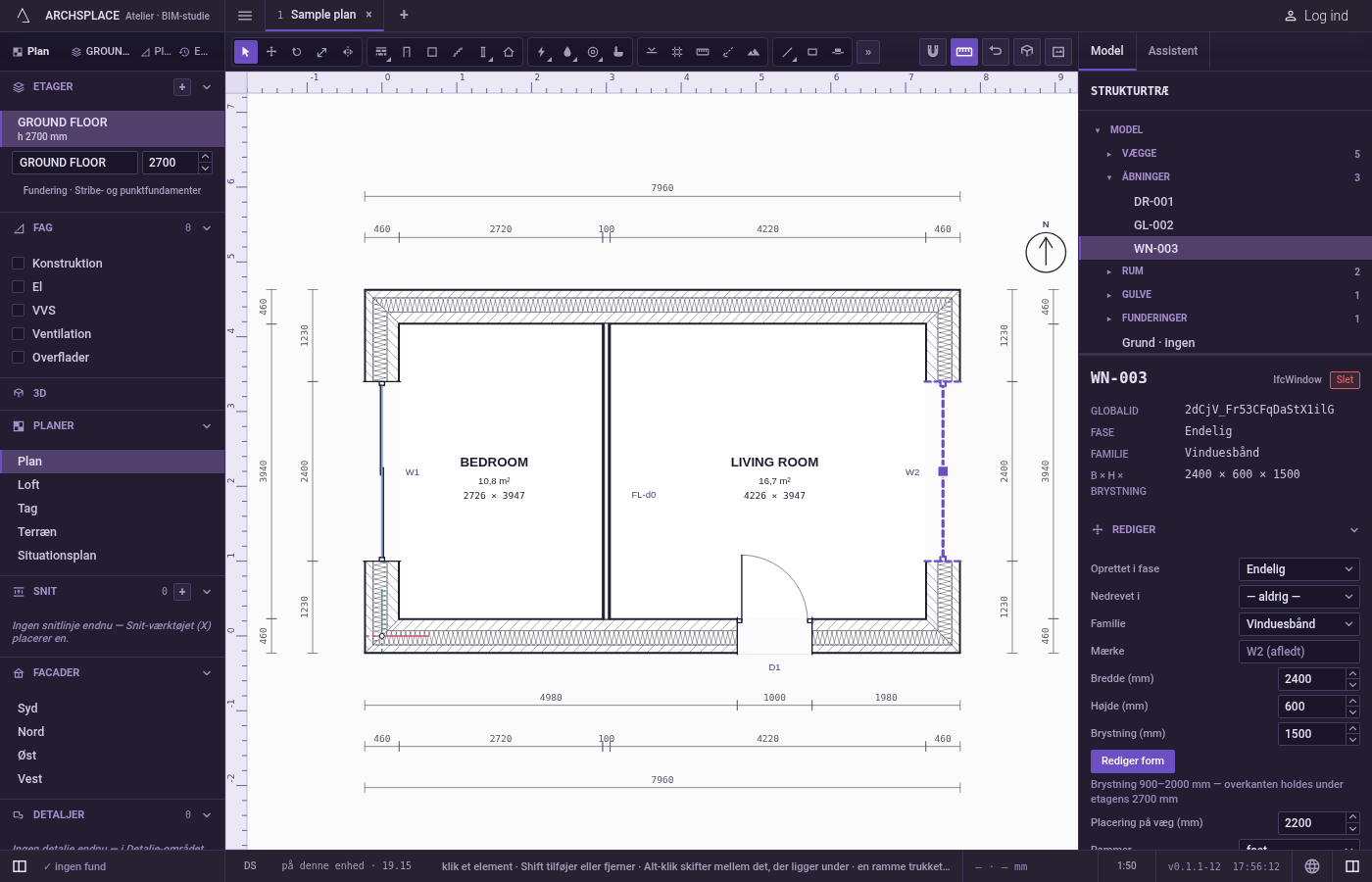

Indstil den i dens panel. Vælg åbningen med Vælg. Dens panel indstiller familien, brystningen, placeringen langs væggen, sprosserne i bredden og i højden og, for en dør eller en gennemgang, hængselsiden og åbningsretningen. Dobbeltklik på åbningen, eller brug Redigér form, for at tegne dens omrids om på den facade, der viser den bedst.
Hvad det afviser
- Et klik langt fra alle vægge. Længere end cirka 60 cm fra alle etagens vægge placeres intet.
- En åbning, der ikke passer. Projektet afviser en åbning, der er bredere eller højere, end væggen tillader, en, hvis overkant går op over etagens højde, en, der er tættere end 10 cm på en anden åbning i samme væg, og en familie beregnet til en ydervæg, placeret mellem to indvendige rum. Åbningen bliver i projektet, men tegnes som et afvist mærke med sin begrundelse, og statuslinjen tæller én fejl mere: klik på mærket, og flyt det, skift dets familie eller slet det.
- At dreje eller skalere en åbning alene. En åbning følger sin væg. Roterer eller skalerer du den alene, beder studiet dig dreje eller skalere væggen i stedet.
Hvad det skriver i kontrakten
Én ny post sidst i projektets liste over åbninger, som ét trin, som én fortrydelse tager tilbage: den væg, den sidder i, dens families nøgle, dens afstand langs væggen på centimeteren og den fase, visningen tegner i. Størrelsen, brystningen og åbningsretningen er familiens, indtil du ændrer dem i panelet, som så skriver dem på åbningen.
Begreber
Ofte stillede spørgsmål
Hvorfor placerede mit klik ikke en dør?
Klikket skal ramme en væg eller ligge inden for cirka 60 cm af en. Længere fra alle vægge placeres intet.
Hvorfor er mit vindue tegnet som et afvist mærke?
Projektet kunne ikke opbygge det: det passer ikke i sin væg, går op over etagen, kommer tættere end 10 cm på en anden åbning, eller det er en familie beregnet til en ydervæg, placeret i en indervæg. Klik på mærket for at læse begrundelsen, og flyt, ændr eller slet det så.
Hvordan vender jeg den side, en dør åbner til?
Vælg døren, og brug Skift hængselside eller Skift åbningsretning i dens panel.
