SkitseCi studiet
Cirkel
Cirkel tegner en hel cirkel i skitseeditoren ud fra dens centrum og et punkt på den, eller ud fra dens centrum og en skrevet radius. Cirklen gemmes som fire ægte kvartbuer, så den forbliver en cirkel helt ind i kontrakten.
Hvad det er
Cirkel tegner en hel cirkel ud fra to ting: dens centrum og enten et punkt på cirklen eller en skrevet radius. Cirklen består af fire kvartbuer, der mødes i dens højre, øverste, venstre og nederste punkt. De fire punkter er rigtige hjørner: du kan fange dem, tage dem med Vælg, og andre værktøjer kan stoppe ved dem.
Hvornår du bruger det
- Når du vil tegne et rundt vindue, et oculus eller et koøje i en dør.
- Når du vil tegne et cirkulært mønsterfelt, for eksempel en rund indlægning i et gulv.
- Når du vil lægge en cirkel, som Afkort skal skære til en bue eller et cirkelafsnit.
Trinnene

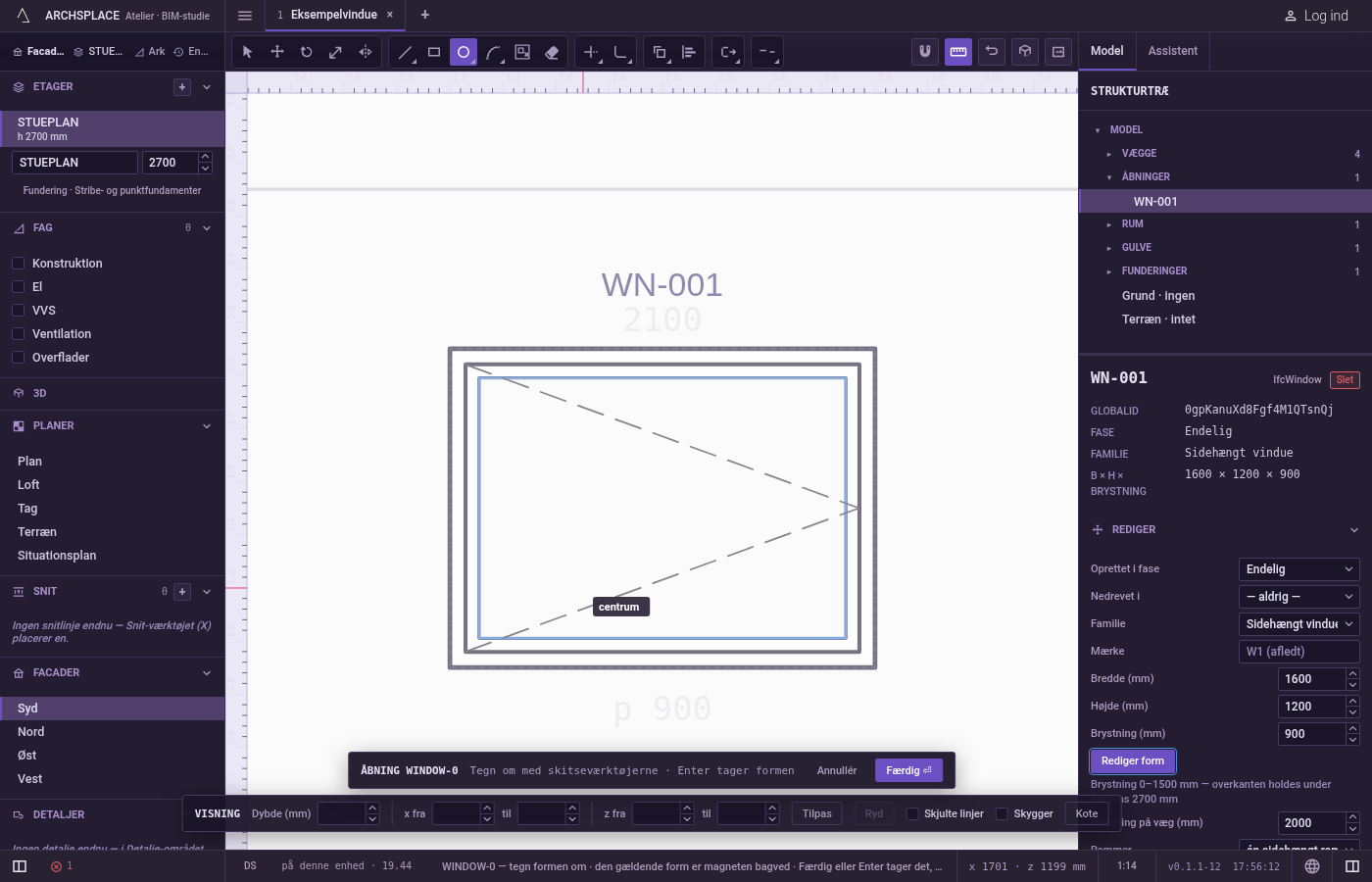

Tag Cirkel. I skitseeditoren (se Vælg for vejene ind) trykker du på
Celler klikker på Cirkel i editorens værktøjslinje. Teksten ved markøren siger centrum.

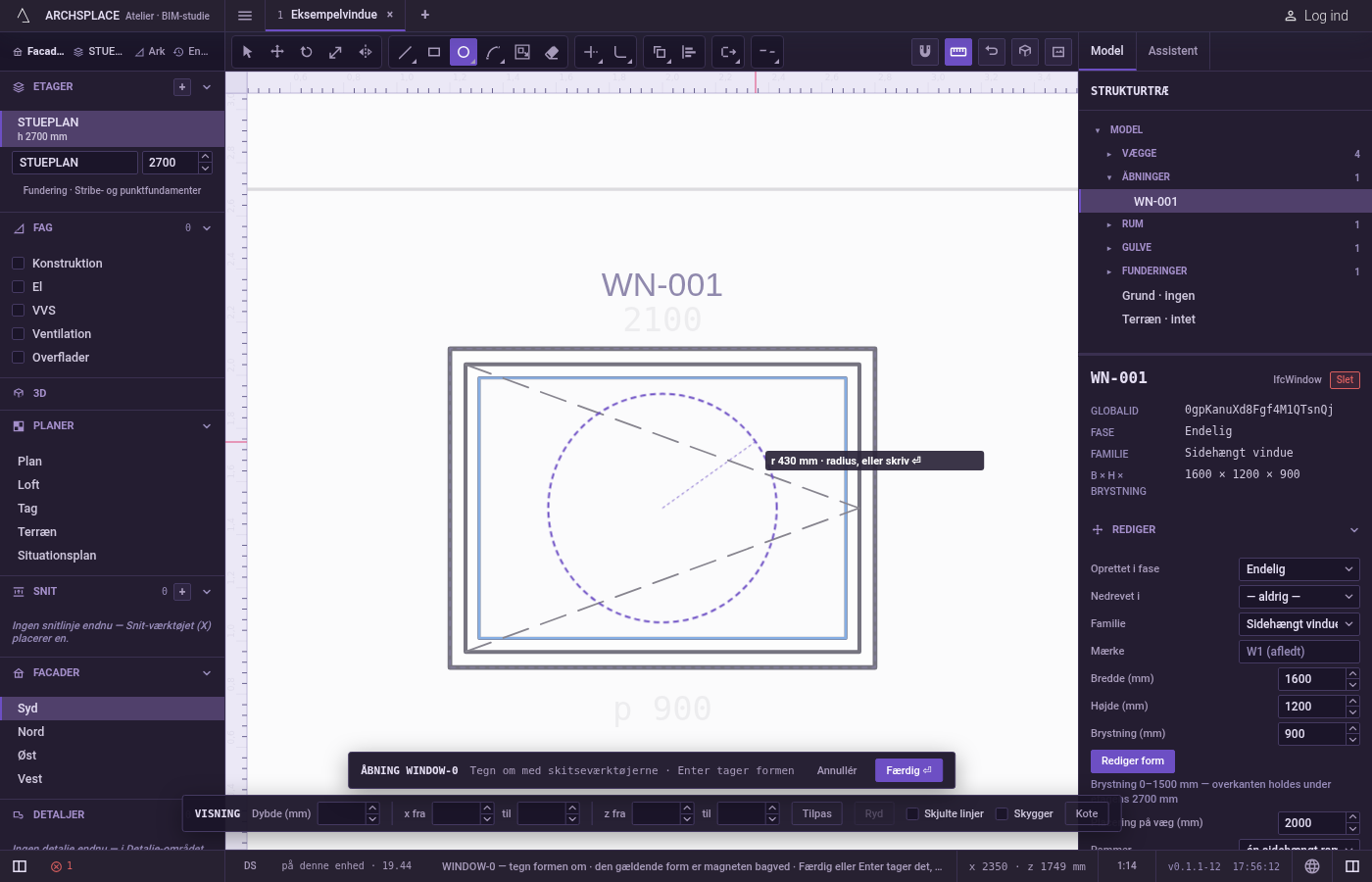

Klik centrum. Det fanger hjørner, midtpunkter, buers centre, skæringer, den nedtonede gældende form og visningens linjer.
Klik et punkt på cirklen. En forhåndsvist cirkel og dens radius følger markøren, og teksten viser radius, for eksempel r 0,40 m i et metrisk projekt. Klik for at tegne den. Du kan også trykke ved centrum, trække og slippe på cirklen.
Eller skriv radius. Efter centrum skriver du radius i projektets enheder og trykker på
Enter.Backspacesletter det sidste tegn.

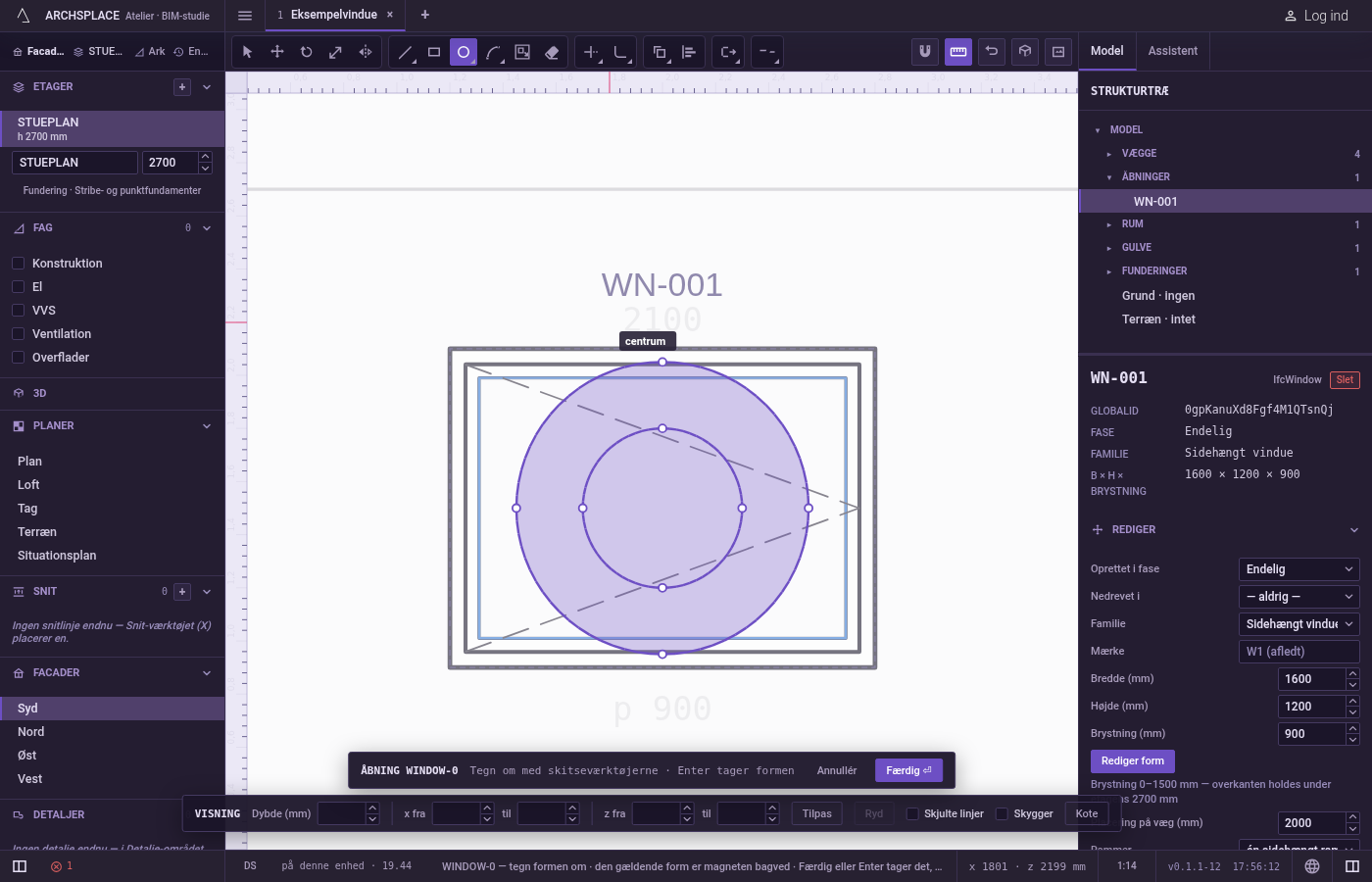

Fortsæt. Cirklen bliver i tegningen, og værktøjet er klar til den næste.
Escdropper et centrum, du har sat.
Hvad det afviser
- En cirkel under én millimeter. En så lille radius tegner intet; værktøjet beholder centrum og venter.
- En radius skrevet før centrum. Tal tæller først, når centrum er sat.
- En diameter eller tre punkter. Dette værktøj tager et centrum. Vil du tegne ud fra en diameters ender, bruger du Cirkel med 2 punkter; gennem tre punkter, Cirkel med 3 punkter.
Hvad det skriver i kontrakten
Intet, før du trykker på Færdig. Cirklen føjes til tegningen inde i editoren med centrum og radius afrundet til millimeteren, og Ctrl+Z går tilbage gennem den. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.
En cirkel alene bliver til fire punkter, hver med en bue på 0.414214: det tredje tal, der siger, at siden fra det punkt til det næste er en kvart cirkel. Et rundt vindue på 80 centimeter i diameter med centrum 1,5 meter oppe ser sådan ud:
Ofte stillede spørgsmål
Hvordan tegner jeg et rundt vindue på præcis 80 centimeter?
Åbn vinduets form, tryk på C, klik centrum, skriv 0,4 og tryk på Enter. Radius er den halve diameter.
Gemmes cirklen som mange korte linjer?
Nej. Den er fire kvartbuer, hver gemt med sin præcise bue, så tegninger, 3D-visningen og eksporter alle viser en ægte cirkel.
Kan jeg slette en del af en cirkel?
Ja. Slet fjerner den kvart, du klikker på, og Afkort skærer stykket mellem to linjer, der krydser cirklen, væk.
