Flyt i snit og facader

Flyt tager i et snit eller en facade det, du har valgt, eller det element, du klikker, fra et basispunkt til et andet punkt i visningen, hen over tegningen og op. Hvert element tager den del af bevægelsen, det kan: et vindue glider langs sin væg, og dets brystning hæves, et dæk flytter sin etage op eller ned, en væg glider langs visningen, og de mærker, der er tegnet på visningen, flytter sig hele.

Hvad det er

Flyt er det andet værktøj i værktøjslinjen i et snit eller en facade. Det virker, som planens Flyt gør: det første klik fastlægger et basispunkt, markøren trækker det, du holder, og det andet klik lægger det. Bevægelsen er visningens egen: hen over tegningen og op.

Det, der flytter sig, er det, du valgte, før du trykkede på M. Er intet valgt, tager det første klik elementet under markøren. Hvert element tager så den del af bevægelsen, det kan:

de streger, masker og påskrifter, der er tegnet på visningen, flytter sig hele, på tværs og op;
en åbning glider langs sin egen væg, og dens brystning følger bevægelsens højde;
et legeme, en skitse eller en placeret komponent flytter sig i rummet;
et dæk, snittet skærer, flytter sin etages kote op eller ned: etagen under det tager bevægelsen, etagen over giver den tilbage, og etagerne højere oppe bliver, hvor de var;
en væg, en søjle, en bjælke, en trappe og alt andet fra planen glider i visningens retning, og væggene føres med som et net, så de vægge, der møder dem, følger med.

Hele flytningen er ét trin, som ét Ctrl+Z tager tilbage. Det, der ikke kan tage nogen del af bevægelsen, siges i én besked, og resten flytter sig alligevel.

Hvornår du bruger det

Når du vil hæve eller sænke et vindues brystning, mens du ser på facaden.
Når du vil ændre en etages højde ved at flytte et dæk i et snit.
Når en åbning, en søjle eller en væg skal skubbes langs en facade for at flugte med en anden.
Når du vil flytte eller kopiere en påskrift eller en streg tegnet på facaden.

Trinnene

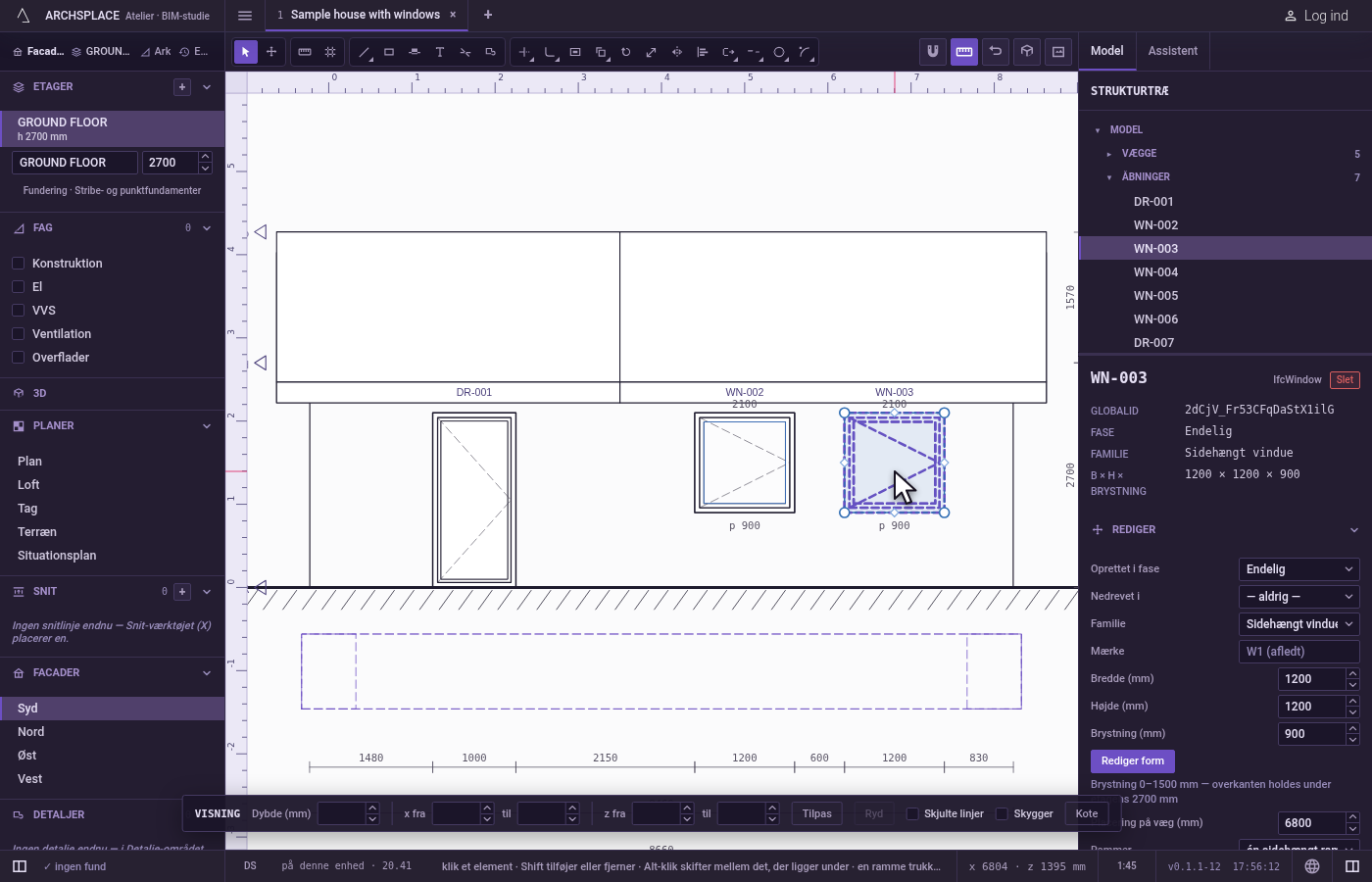

Åbn et snit eller en facade, og vælg det, der skal flyttes. Med Vælg klikker du på et vindue på facaden. Du kan også springe dette over og lade Flyts første klik tage elementet under markøren.

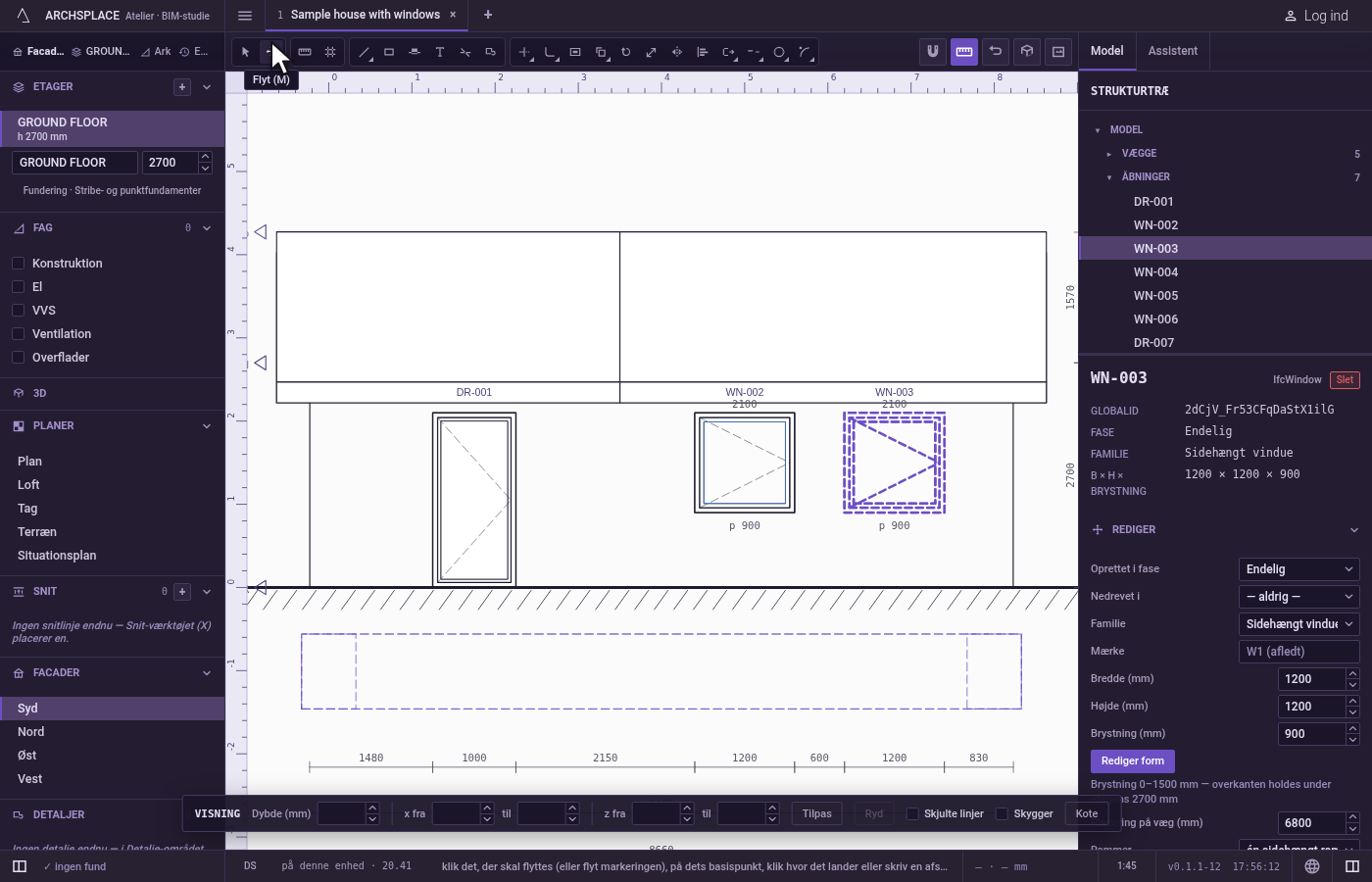

Tryk på M. Eller klik på Flyt, værktøjslinjens andet værktøj. Statuslinjen beder dig klikke det, der skal flyttes, i dets basispunkt og derefter, hvor det lander, eller skrive en afstand.

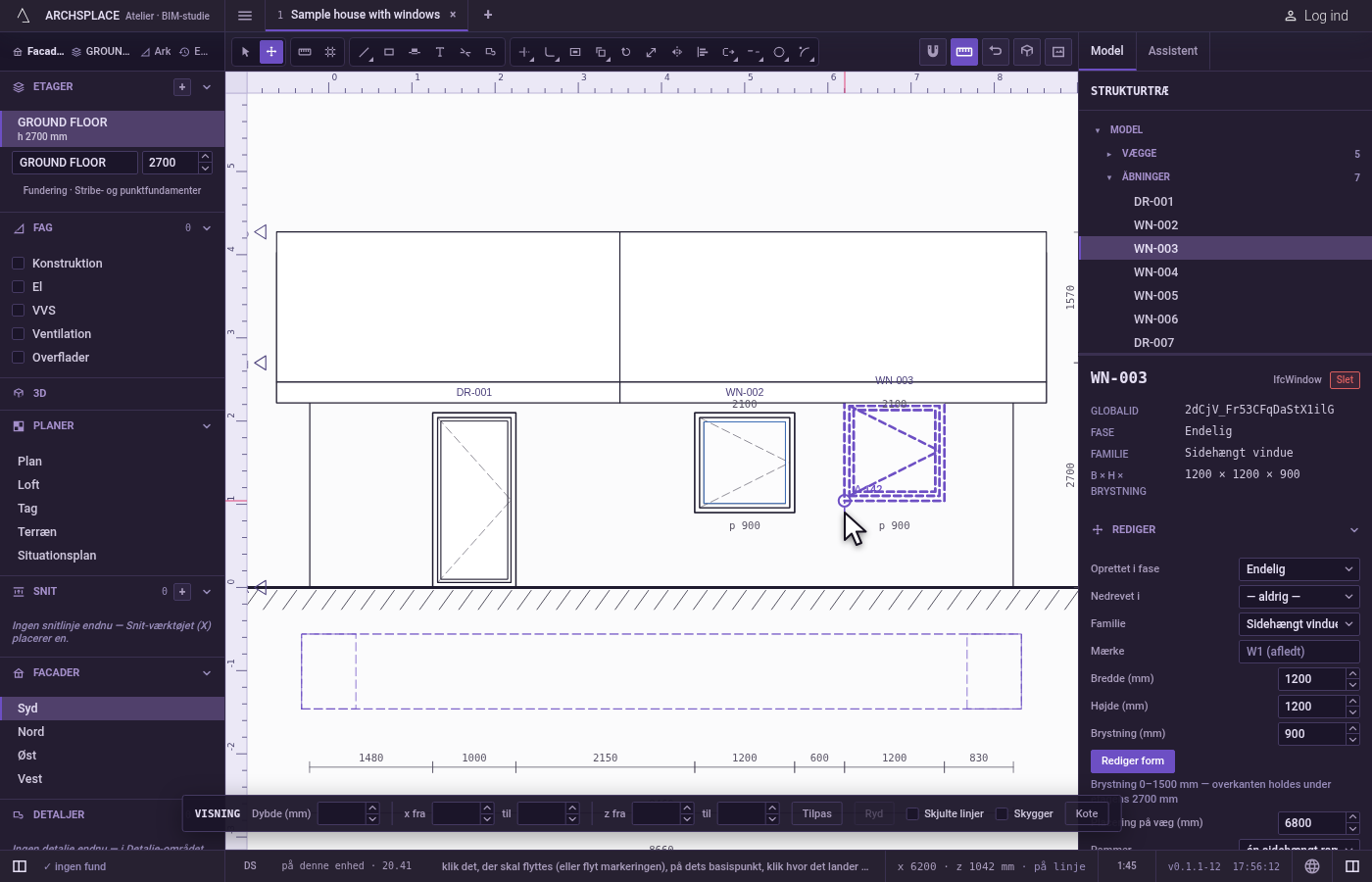

Klik basispunktet. Klik et hjørne af vinduet. Alle tegningens linjer trækker markøren hen på deres hjørner, midtpunkter og kanter, så basispunktet lander på selve vinduet.

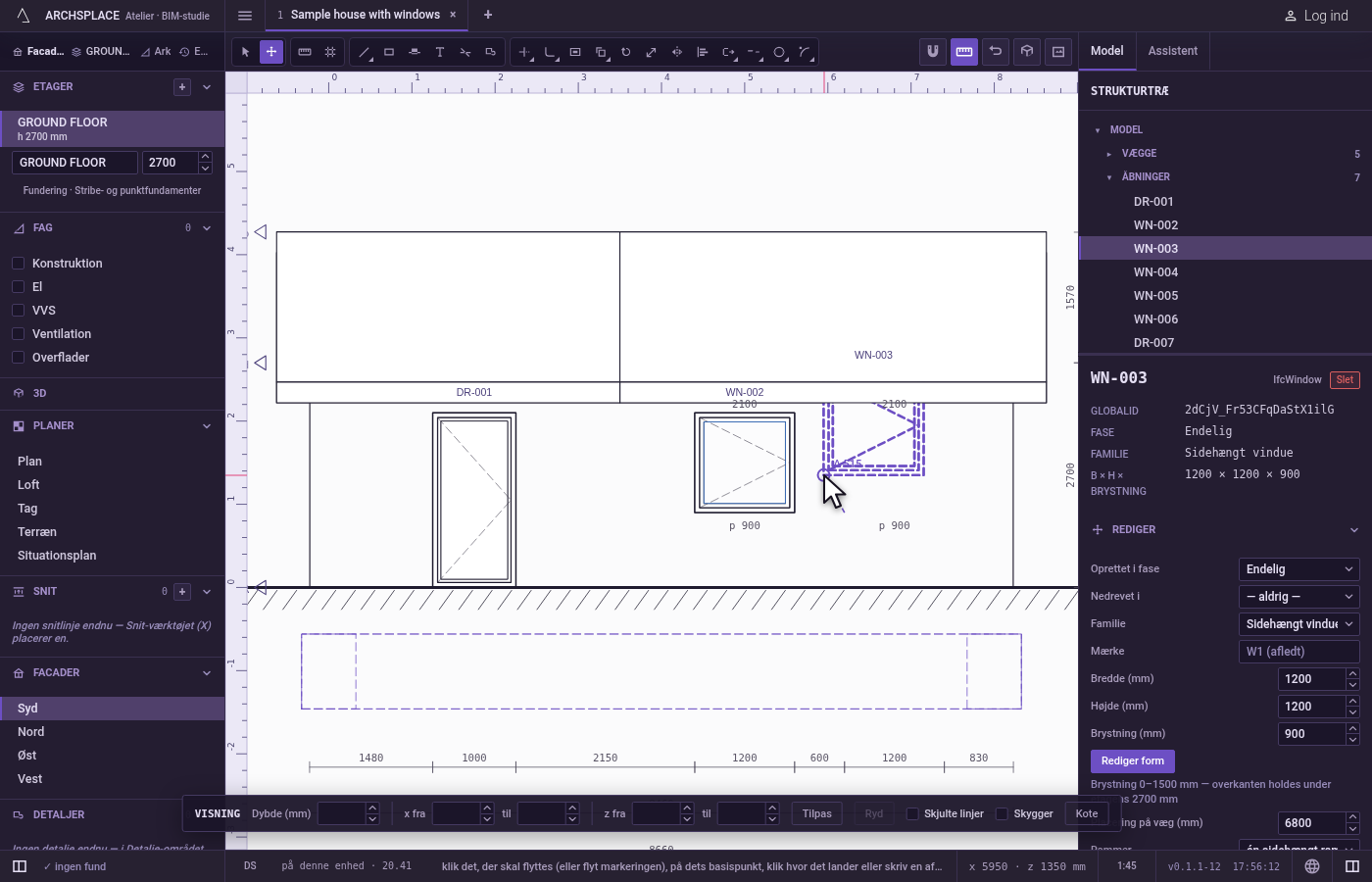

Bevæg markøren. En linje går fra basispunktet til markøren med en ring i enden og afstanden ved siden af, og vinduet tegnes der, hvor det ville lande. Med Ortho slået til (F8 slår den til og fra) holder bevægelsen sig vandret eller lodret, alt efter hvad markøren hælder mod.

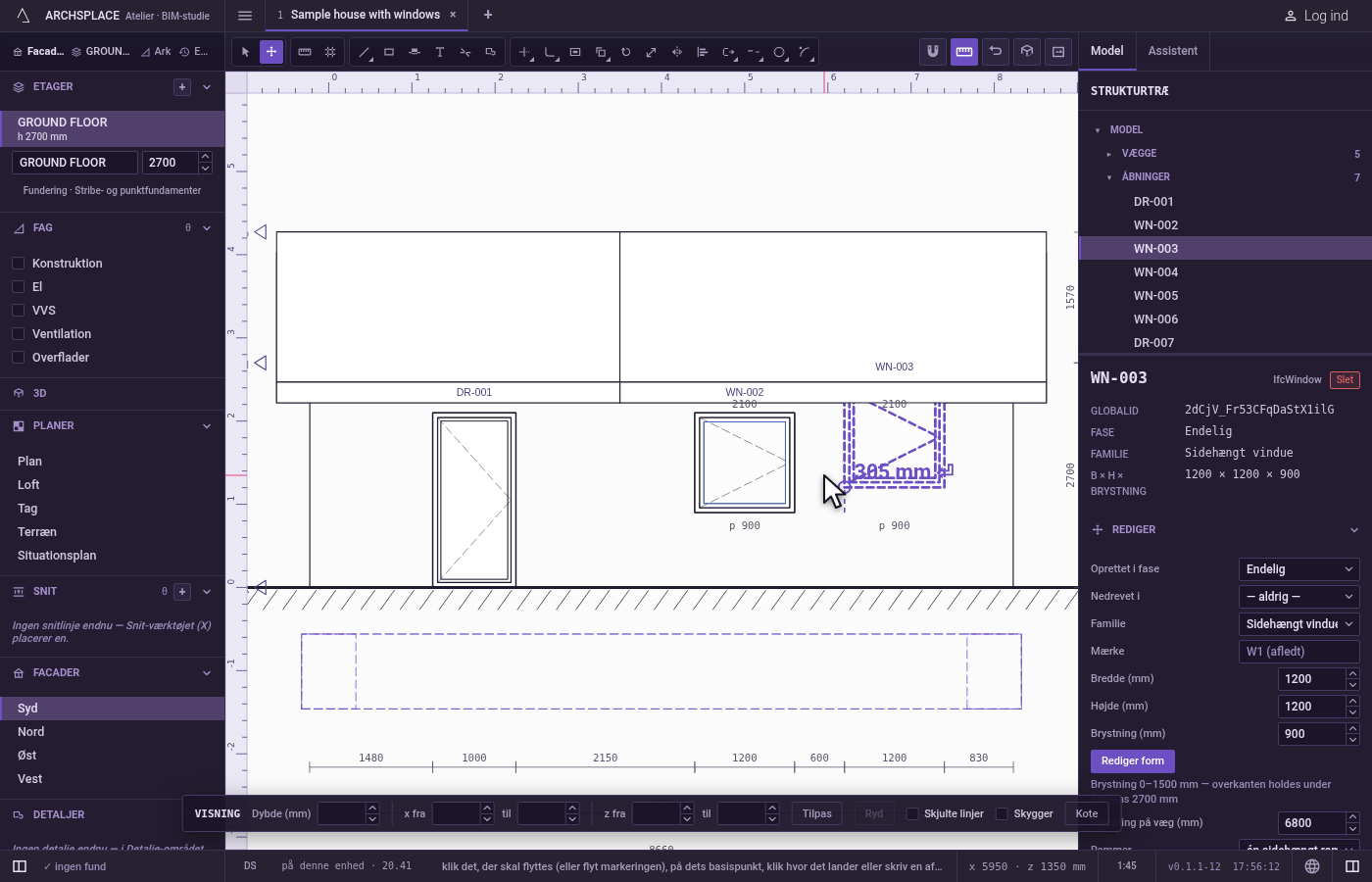

Læg det. Klik der, hvor det skal lande. Eller skriv en afstand i projektets enheder og tryk på Enter: vinduet flytter så langt langs den akse, markøren hælder mod, her lige op, og dets brystning hæves tilsvarende. Hold Ctrl nede, når du klikker eller trykker på Enter, for at lade originalen blive og lægge en kopi.

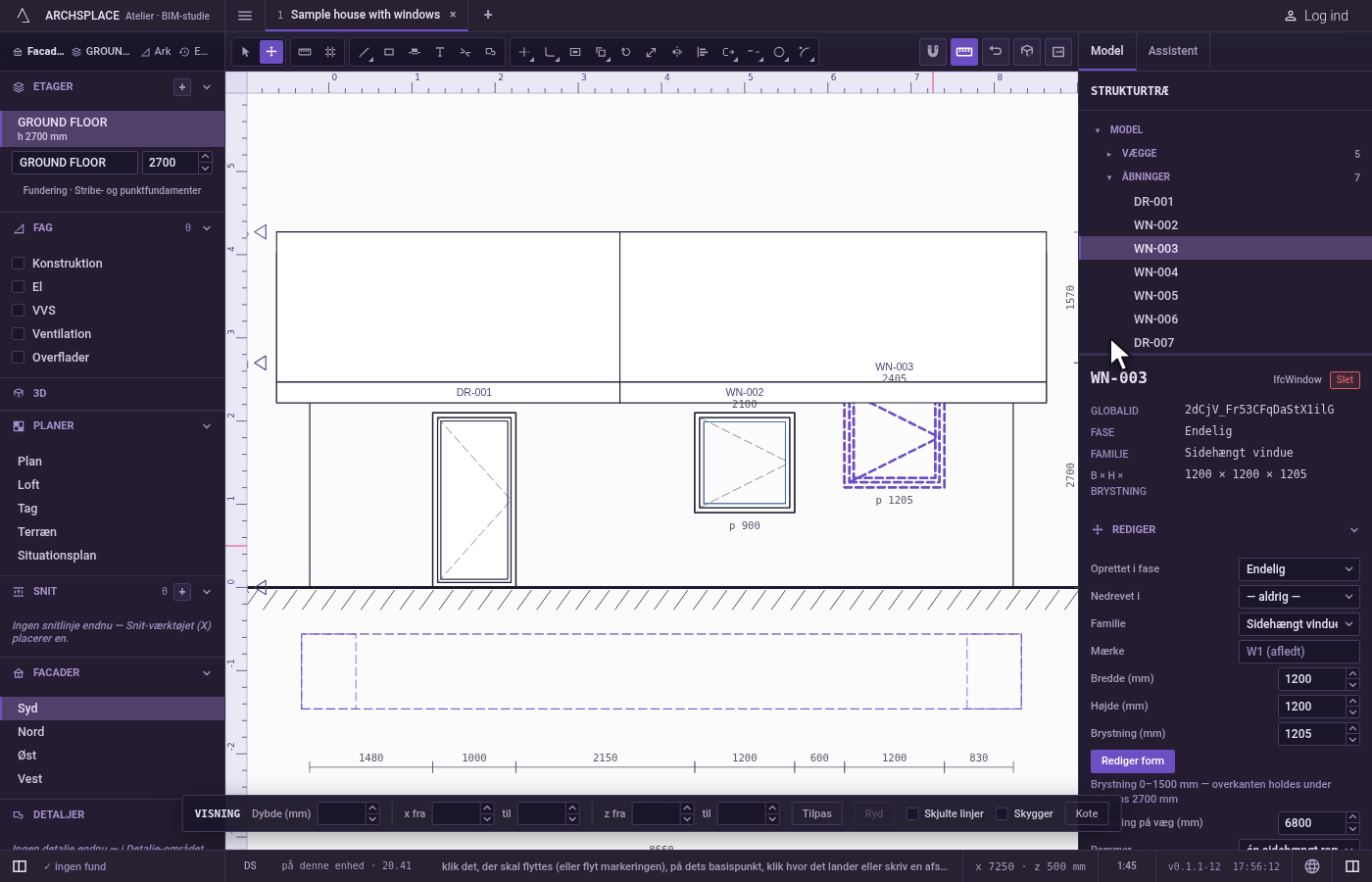

Fortryd med Esc. Før det andet klik sætter Esc alt tilbage, hvor det var, og skriver intet.

Hvad det afviser

Intet at flytte. Et første klik på tomt papir uden noget valgt flytter intet, og studiet siger Intet at flytte her og beder dig vælge noget eller klikke på det, der skal flyttes.
En højde for det, planen placerer. Vægge, søjler, bjælker og trapper får deres højde fra deres etage: en bevægelse opad flytter dem kun langs visningen, og studiet beder dig ændre etagens højde i listen Etager.
Det nederste dæk. Det er nulpunktet og flytter sig ikke.
Et dæk flyttet på tværs. Et dæk flytter sig op og ned her; på tværs følger det sine vægge i plan.
En etage under 50 cm. En flytning af et dæk, der ville efterlade en etage lavere end 0,50 m, afvises, og dækkene bliver.
En åbning, der ikke passer. En åbning, der ville glide forbi enden af sin væg, komme inden for 10 cm af en anden åbning i samme væg eller få en brystning uden for familiens område, bliver, hvor den var, med begrundelsen.
Skjulte linjer. En linje, der er taget ud af visningen med Skjul, er modellens egen linje: Flyt lader den være, hvor den er.
En flytning, der intet tager. Når intet kunne tage nogen del af bevægelsen, skrives intet.

Hvad det skriver i kontrakten

Flyt skriver de flyttede elementers egne felter, alt i ét trin:

en åbnings plads langs sin væg, at, og dens brystning, params.sill, i meter;
punkterne i visningens mærker i details, deres points, at og target, forskudt med bevægelsen i visningens egne koordinater;
for et dæk, height på etagen under det og på dets egen, og elevation for hver etage, udregnet igen ud fra højderne;
for vægge, from og to for hver ende, flytningen fører med, og placeringen af hvert andet element fra planen, der glider.

Med Ctrl tilføjes kopierne sidst i deres lister, og originalerne bliver. At hæve et vindue, hvis brystning stod på 0,4 m, med 30 cm skriver for den åbning:

Se også

Ofte stillede spørgsmål

Hvordan hæver jeg et vindues brystning fra en facade?

Tryk på M, klik vinduet i et punkt på det, bevæg så markøren lige op og klik, eller skriv afstanden og tryk på Enter. Vinduet beholder sin plads langs væggen, og dets brystning hæves så meget, inden for det område dets familie tillader.

Kan jeg ændre en etages højde fra et snit?

Ja. Flyt et dæk, snittet skærer, op eller ned: etagen under det vokser eller skrumper med bevægelsen, etagen over giver højden tilbage, og etagerne højere oppe bliver, hvor de var. Det nederste dæk flytter sig ikke.

Hvorfor flytter en væg sig ikke op, når jeg flytter den i en facade?

Vægge, søjler, bjælker og trapper får deres højde fra deres etage. I en facade glider de kun langs visningen, og studiet siger det. Ændr i stedet etagens højde i listen Etager.
