Snit
Snit placerer en snitlinje på planen med ét klik, lodret eller vandret og med den blikretning, der er valgt ved siden af værktøjerne. Hver snitlinje åbner sin egen snitvisning, og dens betegnelse, placering og retning redigeres i dens panel.
Hvad det er
Snit placerer en snitlinje hen over hele planen i det punkt, du klikker. Listen ved siden af værktøjerne bestemmer dens akse og blikretning: lodret, der ser mod øst eller vest, eller vandret, der ser mod nord eller syd. Hver linje får et bogstav i den rækkefølge, den placeres, A, B, C, og åbner sin egen snitvisning, tegnet ud fra modellen: snittet, det, der ses bagved, og målene.
Linjen er en henvisning på planen. Et klik med Vælg tager den; en boks gør det aldrig.
Hvornår du bruger det
- Når der skal skæres gennem en trappe, et tag eller et niveauspring for at tegne det.
- Når de snit, et tegningssæt har brug for, skal placeres, før tegningerne sættes op.
Trinnene

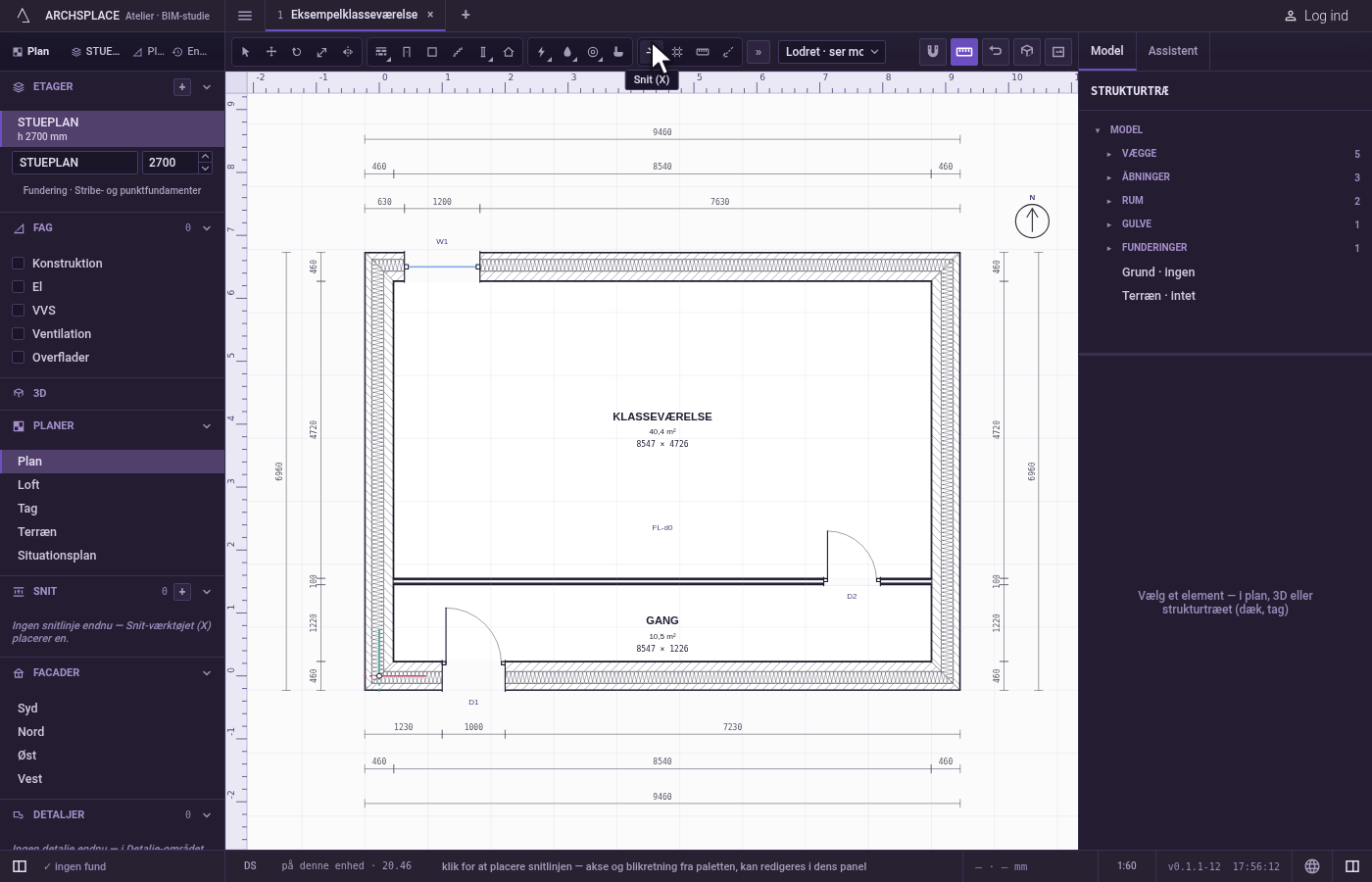

Tag værktøjet. Tryk på
X, eller klik på knappen Snit. Statuslinjen beder dig klikke for at placere snitlinjen, med akse og blikretning fra listen.
Vælg aksen og blikretningen. Vælg i listen ved siden af værktøjerne: lodret, der ser mod vest, lodret, der ser mod øst, vandret, der ser mod syd, eller vandret, der ser mod nord. Hvert valg siger, hvor betragteren står.
Klik der, hvor det skærer. En lodret linje går gennem punktets placering på tværs, en vandret gennem dets placering op ad planen. Magneten holder klikket på det nærmeste punkt inden for rækkevidde, så et snit kan gå præcis gennem et væghjørne eller en åbnings midte. Hvert klik placerer endnu en linje.
Redigér den i dens panel. Vælg linjen med Vælg. Dens panel indstiller dens betegnelse, dens placering langs aksen og den retning, den ser, og åbner dens snitvisning. Med Vælg trækker du linjen langs dens akse, eller skubber den med piletasterne (et trin, der følger zoomet; Skift flytter fem trin ad gangen, Ctrl en tiendedel af et trin).
Hvad det afviser
- Et skråt snit. En snitlinje følger kun planens vandrette eller lodrette.
- At flytte den på tværs af dens akse. En snitlinje glider kun langs sin egen akse; Flyt og Kopiér siger det, og dens panel eller piletasterne flytter den.
Hvad det skriver i kontrakten
Én ny post sidst i projektets liste over snit, som ét trin, som én fortrydelse tager tilbage: dens akse, dens placering på centimeteren, dens bogstav og den retning, den ser. Selve snitvisningen skrives aldrig: den tegnes ud fra modellen, hver gang den åbnes.
Begreber
Se også
Ofte stillede spørgsmål
Hvordan åbner jeg snittet, når det er placeret?
Vælg snitlinjen, og brug Åbn snitvisning i dens panel, eller åbn det fra listen Snit i sidepanelet.
Kan et snit gå skråt?
Nej. En snitlinje følger planens vandrette eller lodrette og ser én vej hen over den.
Hvordan flytter jeg en snitlinje?
Med Vælg trækker du linjen langs dens akse, eller du vælger den og bruger piletasterne eller feltet Placering i dens panel.
