Transformér

Transformér sætter en boks om det, du holder i 3D-visningen, med et greb på hvert af dens hjørner, kanter og flader: træk i et greb, og markeringen skaleres om det modstående greb. Én bevægelse skalerer, strækker, trykker sammen eller spejler, og en værdi, der skrives i stedet, fastlægger det præcist.

Hvad det er

Transformér læser det, du holder, og tegner dets boks: den mindste boks, vinkelret på akserne, der rummer det hele. Et greb står på hvert hjørne, hver kantmidte og hvert fladecentrum, boksen har: 26 på et volumen, 8 på en plan flade, 2 på en lige kant. Grebet under markøren bliver orange, og markøren bliver en dobbeltpil i grebets retning.

Træk i et greb, og markeringen skaleres om grebet på den anden side af boksen. Et fladegreb strækker i én retning, et kantgreb i to, et hjørnegreb i alle tre. En faktor på 2 fordobler, 0,5 halverer, og forbi det modstående greb vendes markeringen på vrangen: en faktor på -1 er en spejling. Mens et greb er i hånden, træder markeringen til side, og kun dens spøgelsesbillede står, hvor den vil lande.

Det virker på legemer, løse linjer, komponenter og på flader, kanter og hjørner af et legeme, hvis naboer følger med. Vægge og planens andre elementer tager den del af ændringen, der ligger i plan.

Hvornår du bruger det

Når et legeme skal gøres større eller mindre, efter øjemål eller med en præcis faktor.
Når et legeme skal strækkes i én retning, for eksempel for at gøre en kasse længere.
Når et legeme eller en komponent skal spejles, eller der skal laves en spejlet kopi.
Når noget skal have en præcis længde i én retning.

Trinnene

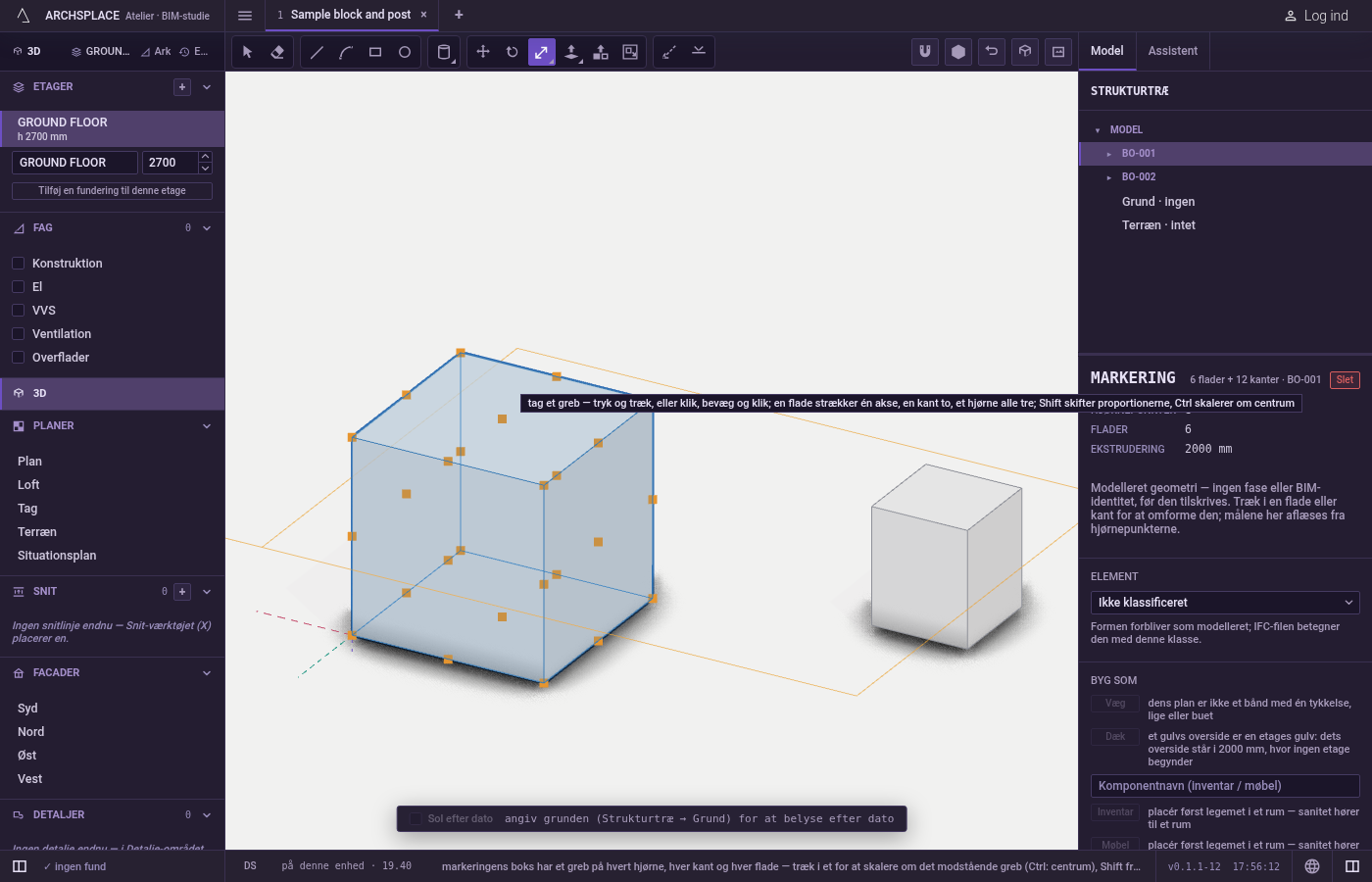

Vælg, hvad der skal ændres. Vælg det, eller tag værktøjet og klik på et legeme, en væg eller en komponent: klikket vælger det, og dets boks vises.

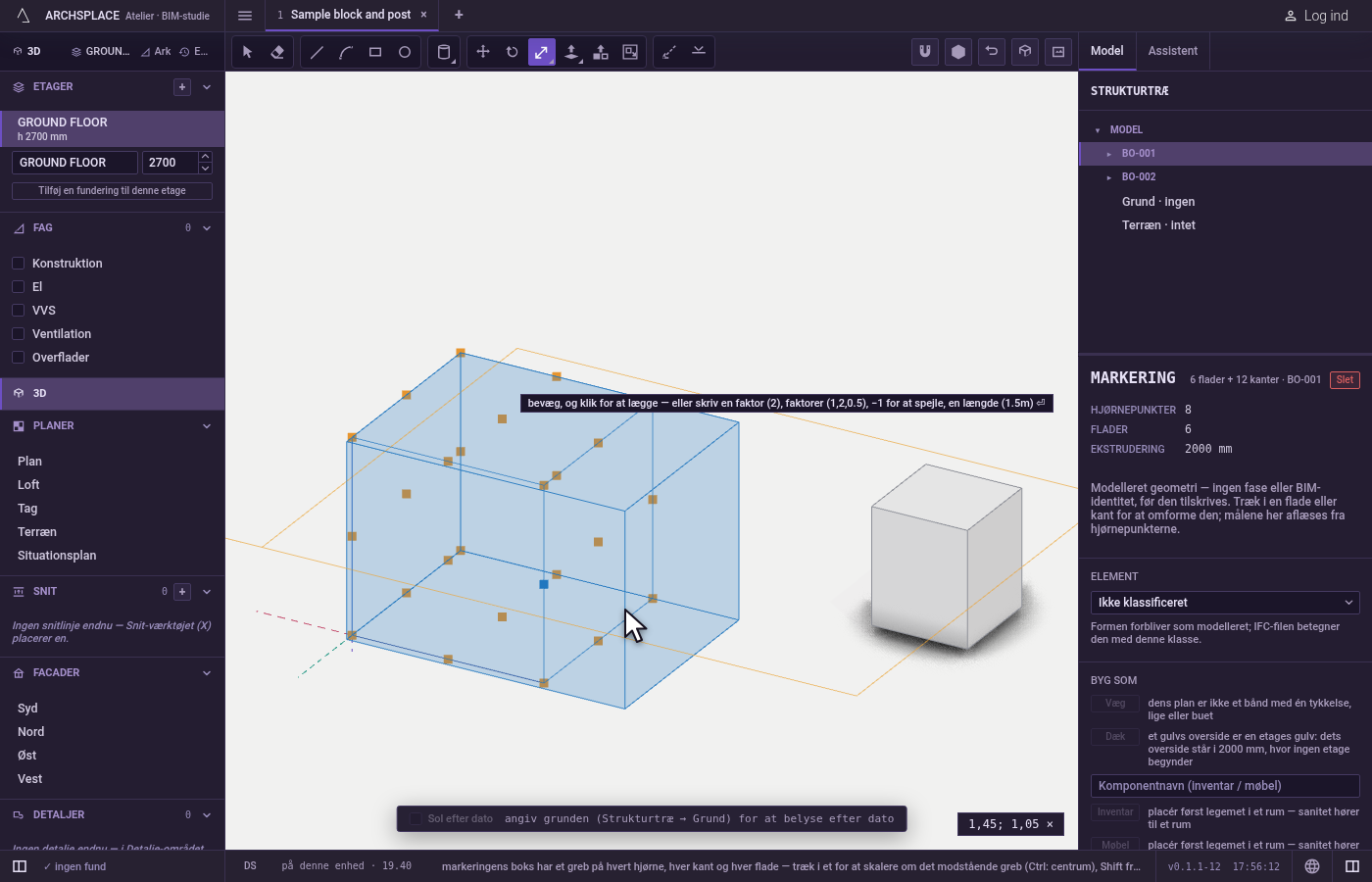

Tag værktøjet. Tryk på T, eller klik på Transformér. Boksen og dens greb står på markeringen; teksten siger, hvad hvert greb gør.

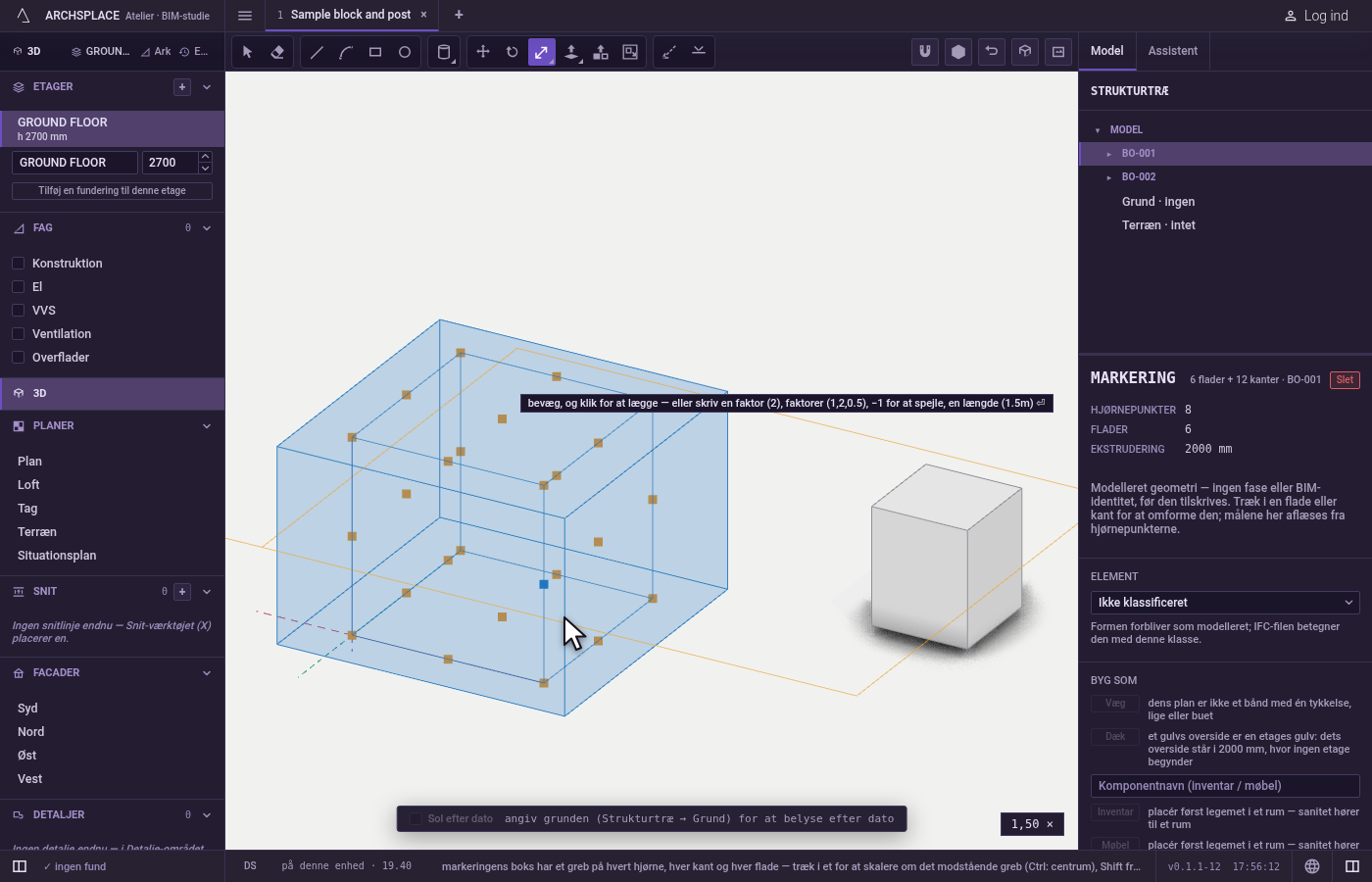

Tag et greb. Tryk på det og træk, eller klik på det, bevæg dig, og klik igen for at lande. Ctrl (⌘ på en Mac) skalerer om centrum i stedet for det modstående greb. Skift skifter mellem frit og proportionalt: hjørner er proportionale, medmindre Skift holdes nede, kanter frie, medmindre den holdes nede.

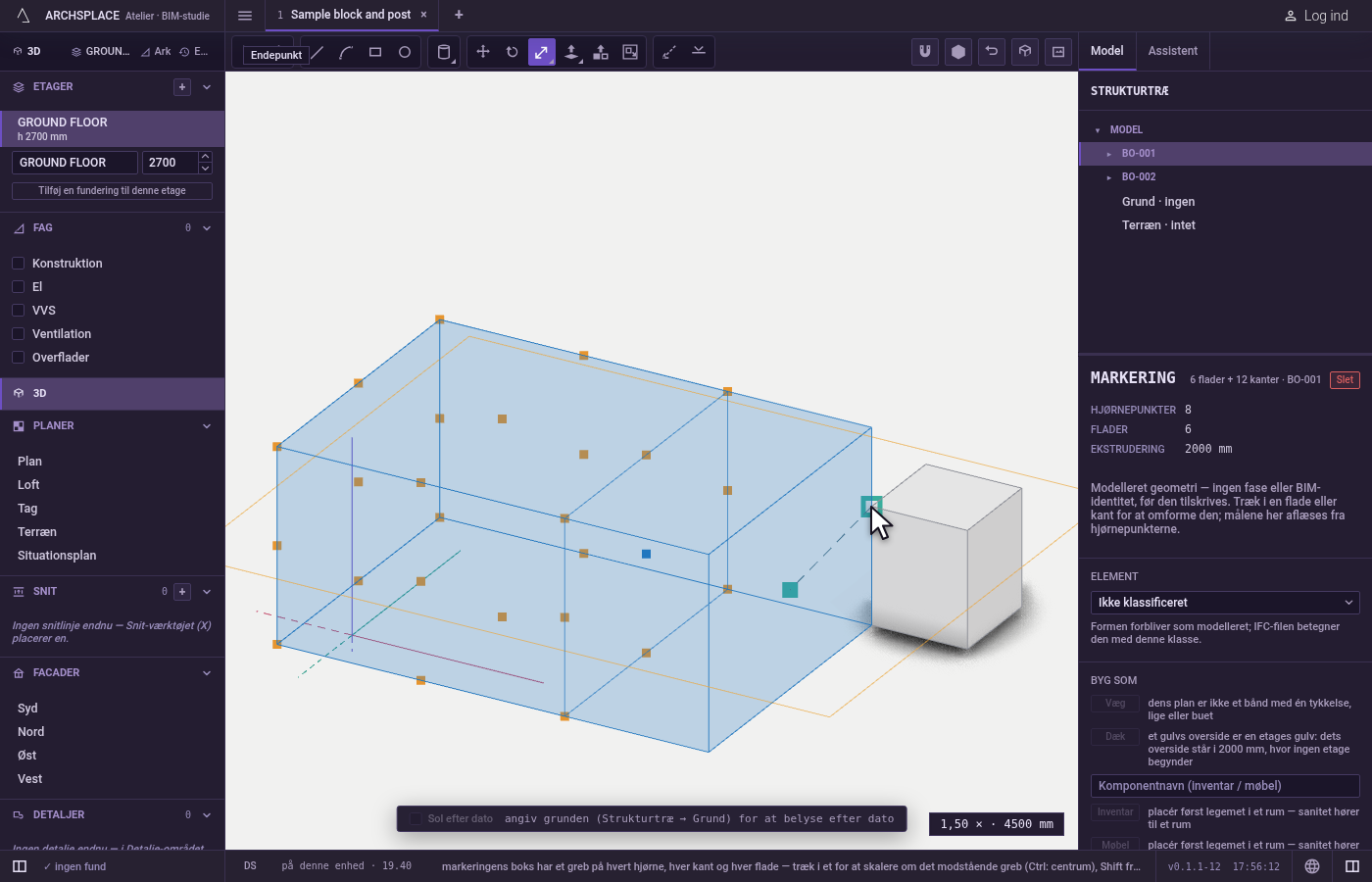

Land det, hvor du vil. De andre elementers hjørner og kanter trækker i grebet, og en stiplet linje viser, når det flugter med et punkt. Klik for at lande det, eller skriv og tryk på Enter: en faktor (2), én faktor pr. retning adskilt af kommaer (1,2,0.5), -1 for at spejle, eller en længde med enhed (1.5m) for den nye størrelse.

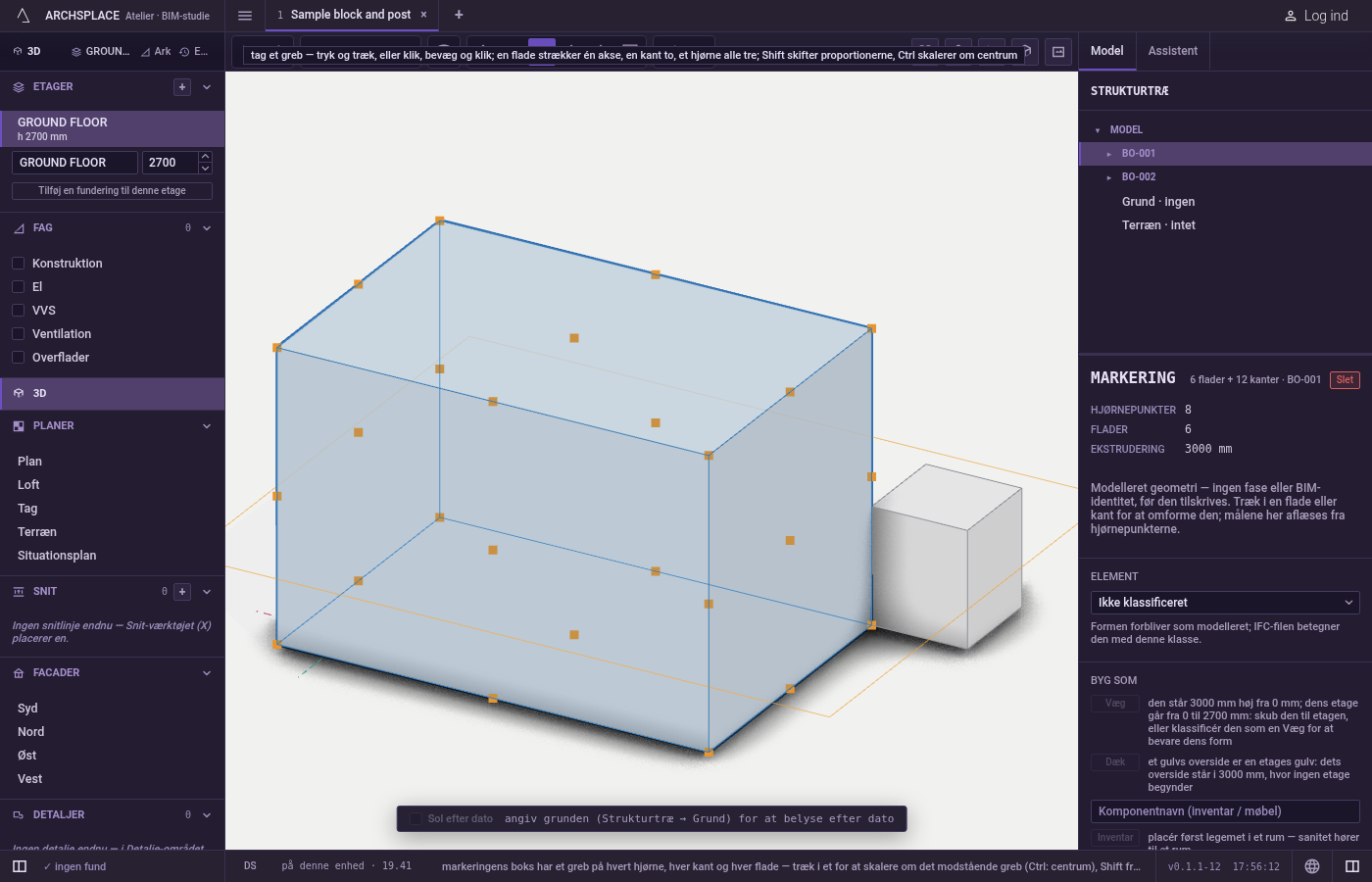

Behold originalen, hvis du vil have en kopi. Hold Alt (⌥ på en Mac) nede, når grebet lander, eller når du trykker på Enter: originalen bliver, og den transformerede kopi tilføjes. -1 med Alt er en spejlet kopi.

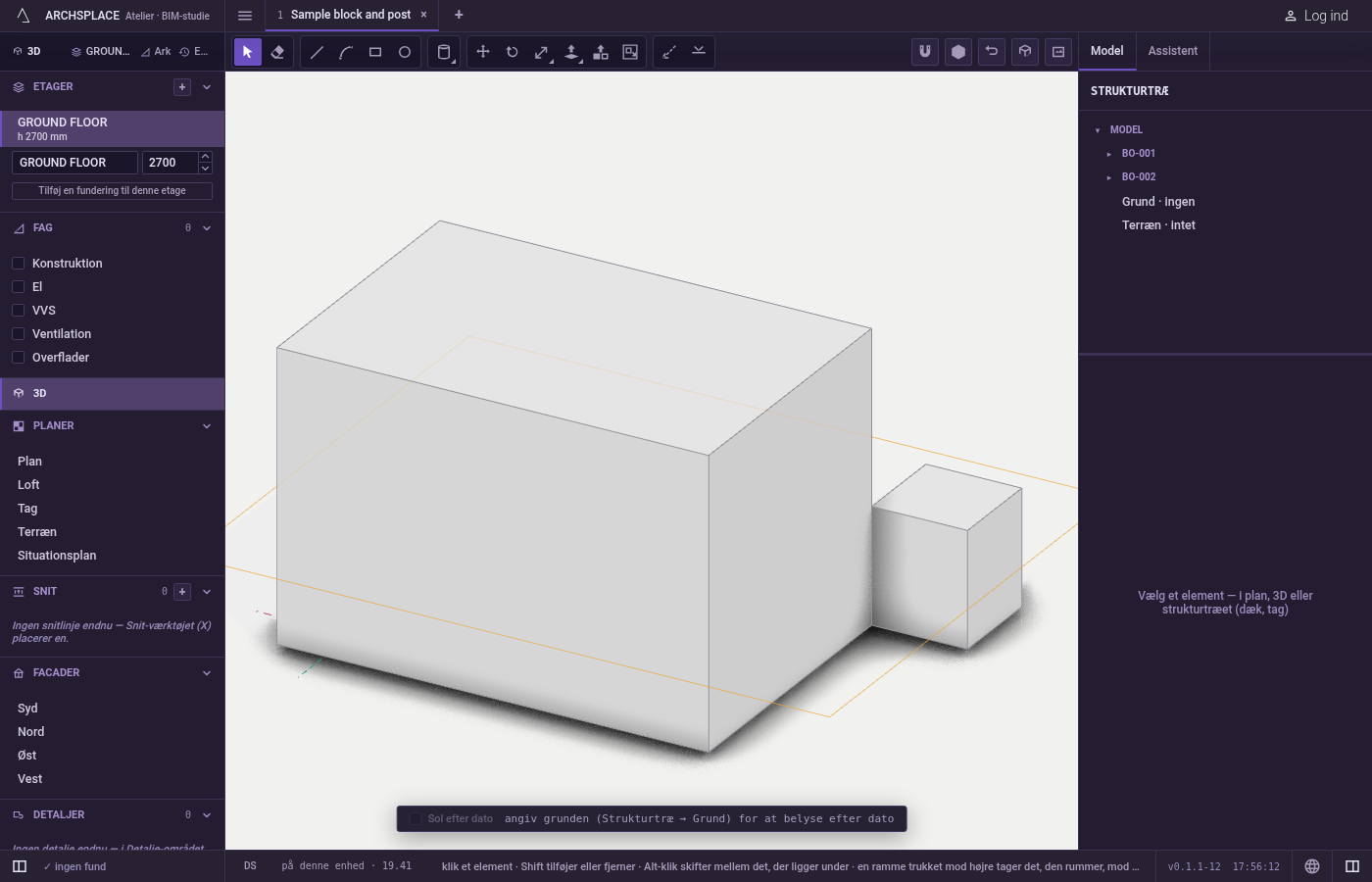

Slip et greb. Esc lægger et greb i hånden tilbage; boksen bliver på markeringen. Mellemrumstasten vender tilbage til Vælg.

Hvad det afviser

En komponent drejet i en skæv vinkel, strakt ujævnt. En komponent, der er drejet uden for kvarte omgange, tager kun en skalering, der bevarer dens proportioner i plan; åbn den for at strække dens geometri.
En højde for elementer, der står på en etage. En væg får sin højde fra sin etage, så en ændring, der kun ville ændre højden af planelementer, afvises.
Det, der intet har at skalere. En markering uden legeme, linjer, komponent, flade, kant, hjørne eller planelement besvares med en besked, der nævner, hvad værktøjet tager.
Terrænet. Terrænet er målt og strækkes aldrig; redigér dets koter.

Hvad det skriver i kontrakten

Én landing er ét trin, der kan fortrydes. Legemer og løse linjer får deres nye punkter; et spejlet legeme holder sine flader vendt den rigtige vej ud. En komponents placering gemmer en skalering pr. retning, og en negativ spejler den. Vægge og de forløb, der er samlet med dem, ændres i plan, som planens egen Skalér ville ændre dem. Med Alt bliver originalen, og en kopi tilføjes.

Se også

Ofte stillede spørgsmål

Hvordan skalerer jeg uden at ændre proportionerne?

Træk i et hjørnegreb: hjørner bevarer proportionerne. Et kantgreb strækker i to retninger og et fladegreb i én; hold Skift nede på et hvilket som helst greb for at skifte mellem frit og proportionalt.

Hvordan spejler jeg et legeme?

Træk et greb forbi det modstående greb, eller tag et greb, skriv -1 og tryk på Enter. Hold Alt nede, når det lander, for at beholde originalen og lave en spejlet kopi.

Kan jeg skrive en størrelse i stedet for en faktor?

Ja. Med et greb i hånden skriver du en længde med enhed, for eksempel 1.5m, og trykker på Enter: markeringen får den størrelse i grebets retning. Et tal uden enhed er en faktor.
