Rotér
Rotér drejer planens elementer om et centrum, du klikker, med vinklen mellem et referencepunkt og et tredje punkt, eller med de grader, du skriver. Med Ctrl holdt nede drejer det en kopi og beholder originalen.
Hvad det er
Rotér drejer det, du holder, om et centrum. Det kræver fire klik, ligesom i 3D-visningen: elementet (eller den markering, du allerede holder), centrum, et referencepunkt, der angiver, hvor drejningen begynder, og det punkt, der angiver, hvor den slutter. Vinklen mellem referencen og det sidste punkt er drejningen. Du kan også skrive vinklen i grader, når centrum er sat.
Vægge, rør og bjælker drejes som et net: de hjørner, de deler med vægge, der ikke er valgt, følger med, og en væg, der ender på fladen af en drejet væg, bliver på den. Søjler og sanitet drejer deres egen retning med. Med Ctrl holdt nede drejer Rotér en kopi og lader originalen blive, hvor den var.
Hvornår du bruger det
- Når en fløj af planen skal ligge i en vinkel i forhold til resten.
- Når en sanitetsgenstand eller en søjle skal vende den rigtige vej.
- Når du vil lægge kopier rundt om et centrum, for eksempel søjler på en cirkel, med én kopi og et skrevet antal.
Trinnene

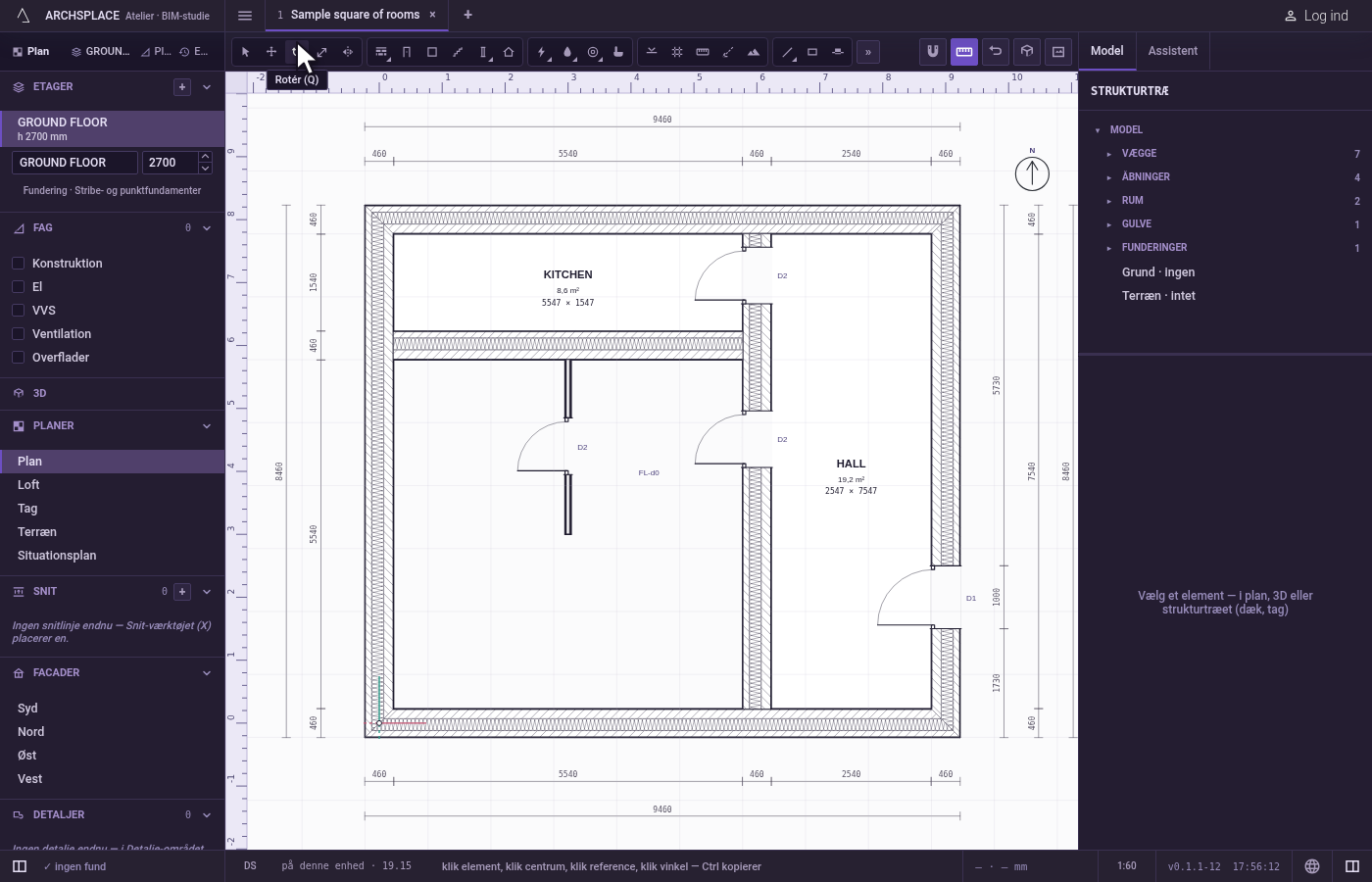

Tag værktøjet. Tryk på
Q, eller klik på knappen Rotér. Holder du allerede en markering, er det den, der drejes.

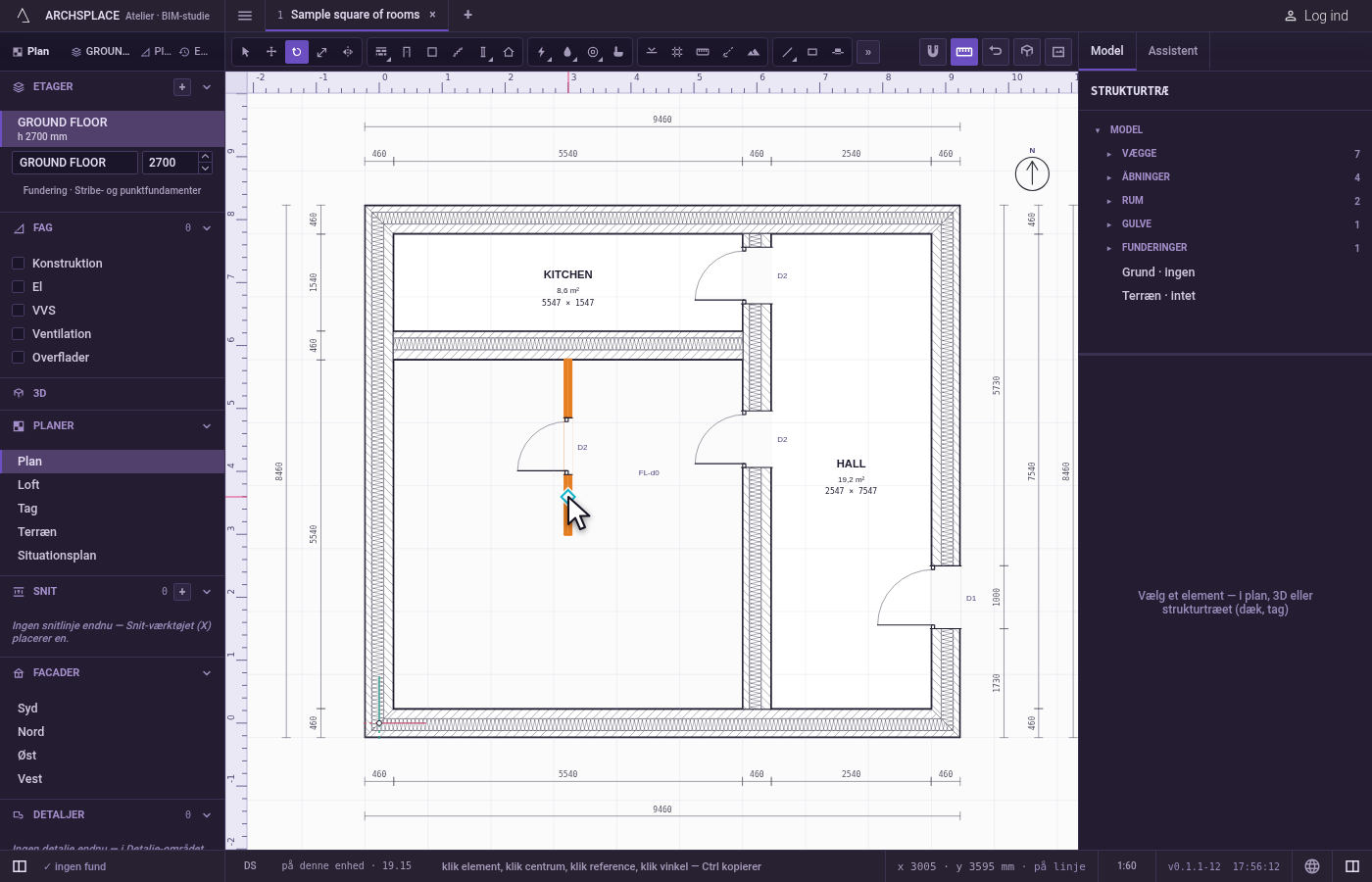

Klik elementet. Klik på det element, der skal drejes; med flere elementer valgt drejer et klik på et af dem dem alle. Holder du allerede en markering, springer et første klik på et tomt sted dette trin over og tages som centrum.

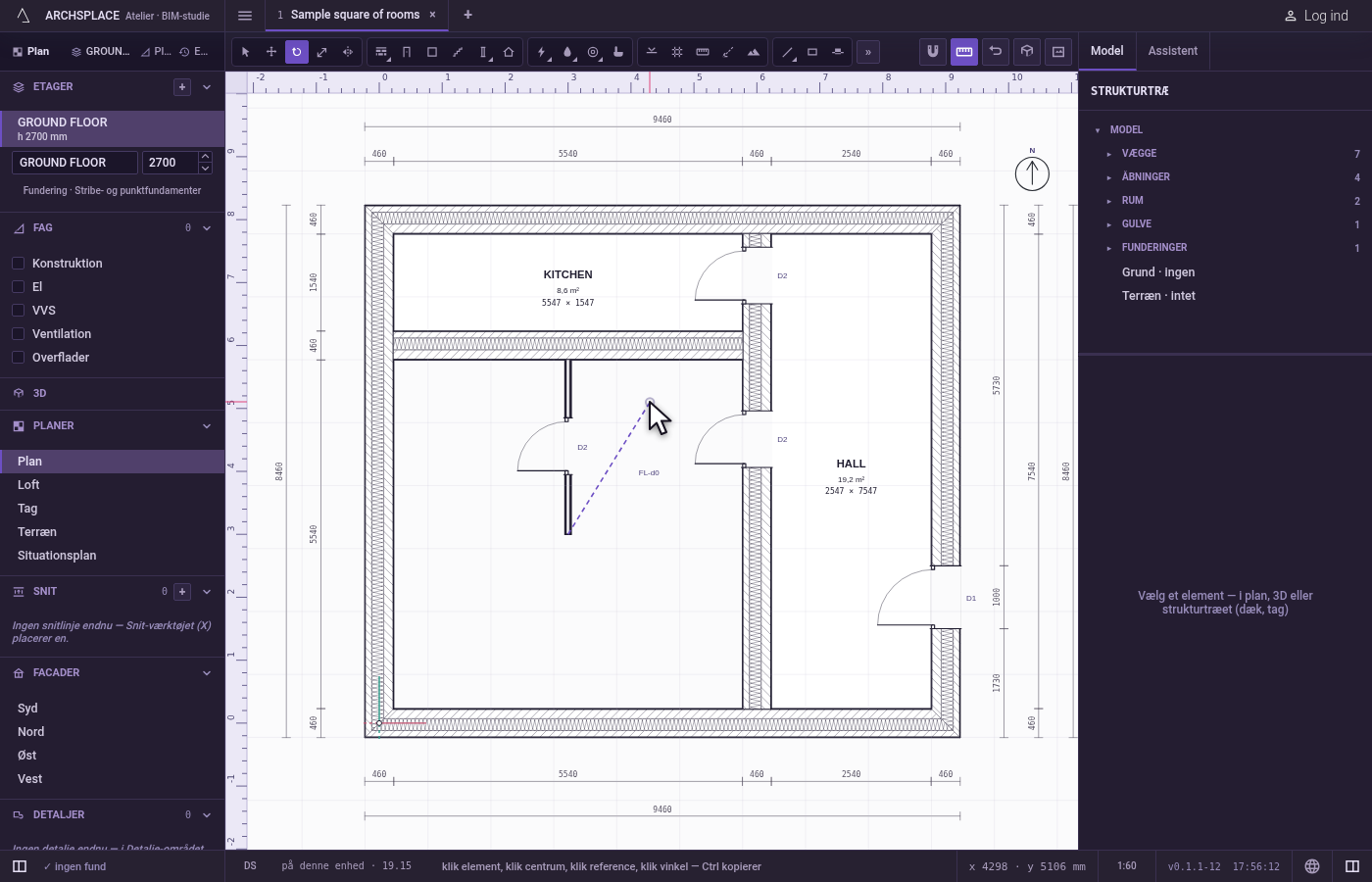

Klik centrum. Magneten holder klikket på det nærmeste hjørne, midtpunkt eller skæringspunkt inden for rækkevidde, så drejningen sker præcis der.

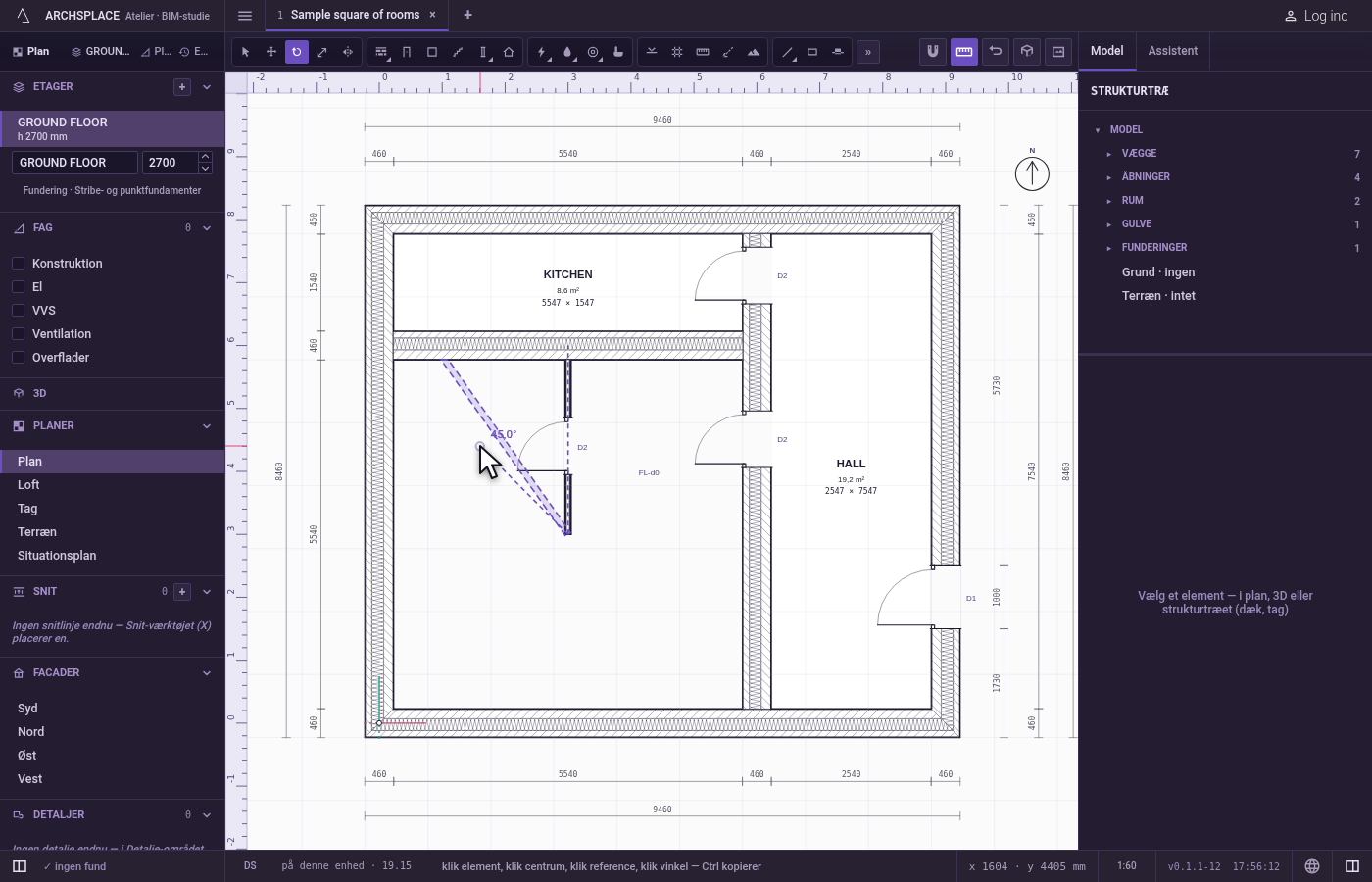

Klik referencen. Klik et punkt, der angiver, hvor drejningen begynder, ofte en ende af selve elementet. Derfra følger et spøgelsesbillede af de drejede elementer markøren.

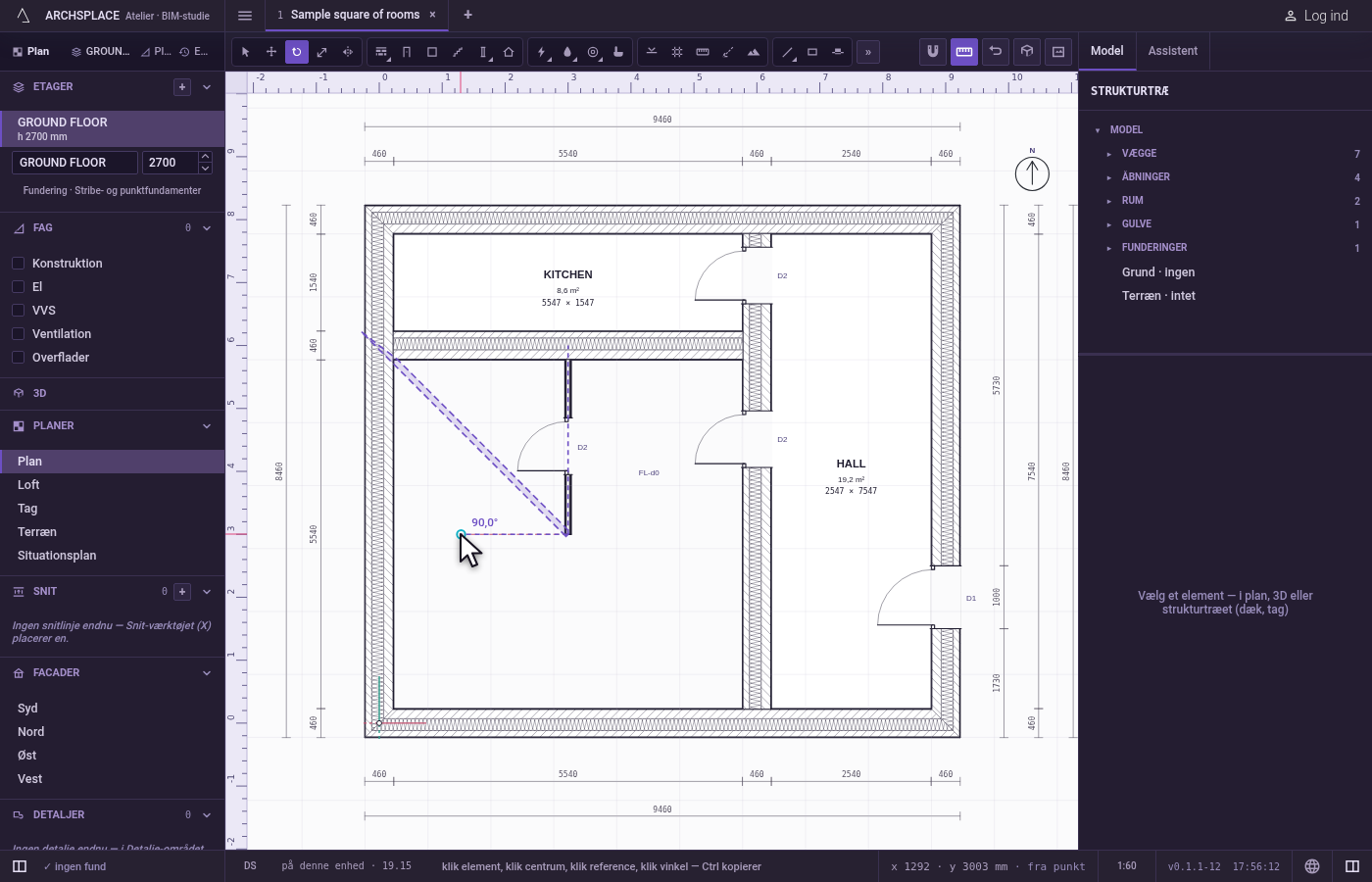

Klik vinklen, eller skriv den. Bevæg markøren, til spøgelsesbilledet står, hvor du vil have det, og klik. Skift holder vinklen i trin på 15 grader, og F8, mens den er slået til, i trin på 90 grader. Eller skriv vinklen i grader og tryk på Enter: elementerne drejes så mange grader, mod uret ved et positivt tal. Hold
Ctrl(⌘på en Mac) nede, når du klikker eller trykker på Enter, for at dreje en kopi.

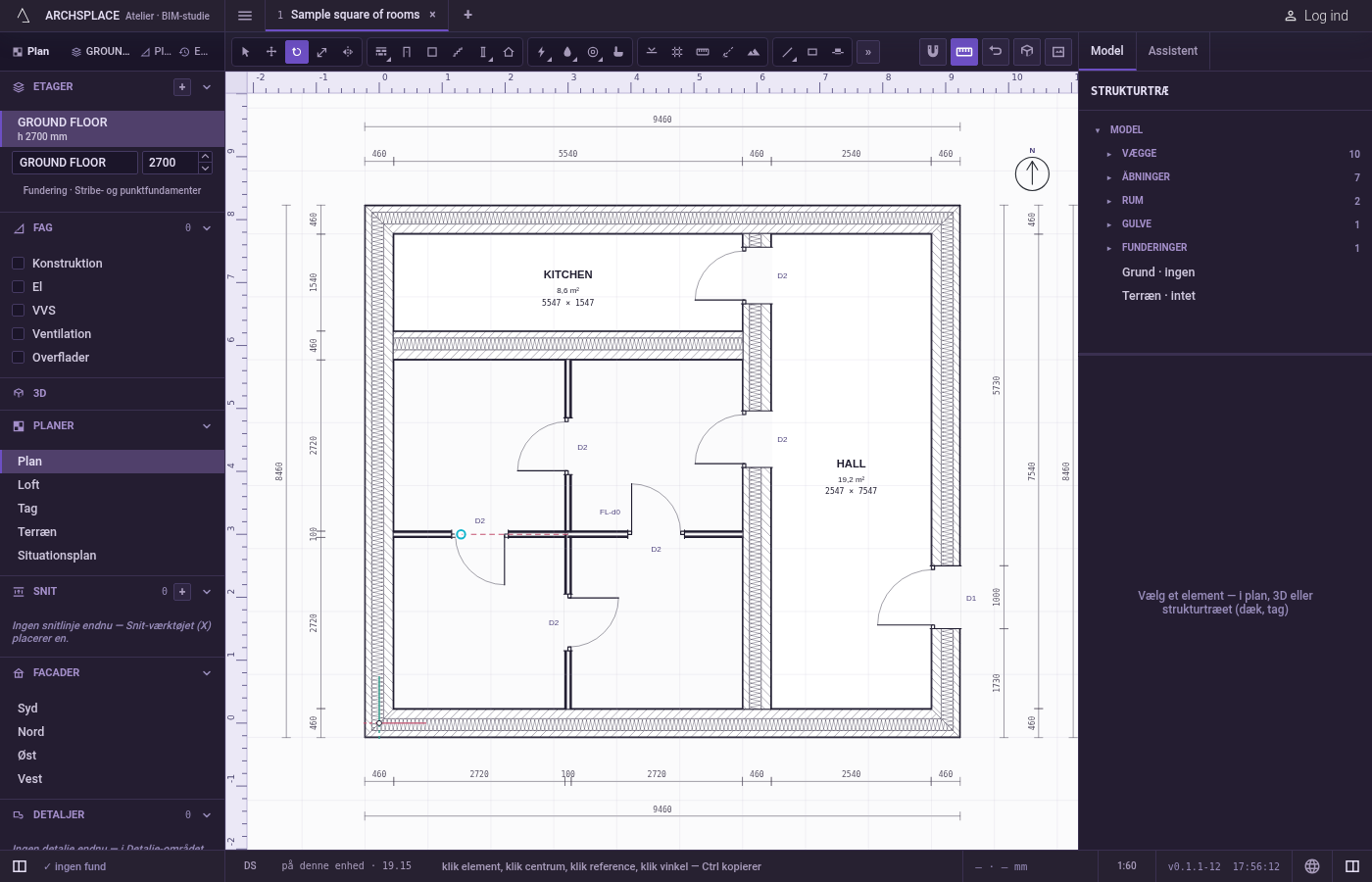

Fortsæt rundt. Lige efter en drejet kopi skriver du
xog et tal og trykker på Enter for at gentage den samme drejning om det samme centrum, til der er så mange kopier.
Hvad det afviser
- Et båret element alene. Et vindue, en dør eller et installationspunkt på en væg følger sin væg. Drejet alene bliver det, som det var, og en besked beder dig rotere væggen i stedet.
- En komponent vendt på vrangen. En komponentforekomst kan drejes, men skifter aldrig størrelse eller håndethed.
- En drejning, der ville bryde en samling. En drejning, der ville gøre en væg, et rør eller en bjælke kortere end en centimeter, skriver intet og forklarer hvorfor.
- Påskrifter. Et mål, en detalje eller en udsnitsramme drejes ikke med Rotér.
Hvad det skriver i kontrakten
Ét trin, som én fortrydelse tager tilbage. Hvert drejet element får sine nye punkter: en vægs to ender, en søjles placering og vinkel, en sanitetsgenstands placering og vinkel, en trappes ganglinje, et tags hjørner. Enderne af de vægge, rør og bjælker, der er samlet med dem, skrives også. En kopi tilføjer nye poster sidst i deres lister i stedet for at ændre originalerne.
Begreber
Ofte stillede spørgsmål
Hvordan roterer jeg med en præcis vinkel?
Vælg elementerne, tryk på Q, klik centrum, skriv så vinklen i grader og tryk på Enter. En positiv vinkel drejer mod uret.
Kan jeg rotere et enkelt vindue eller en stikkontakt?
Nej. Et vindue, en dør eller et installationspunkt på en væg følger sin væg: studiet siger det og lader det være, som det er. Rotér i stedet væggen, så drejer det, den bærer, med.
Hvordan kopierer jeg elementer rundt om et centrum?
Rotér dem én gang med Ctrl holdt nede, skriv så x og det samlede antal, for eksempel x6, og tryk på Enter: den samme drejning gentages om det samme centrum.
