Boolsk

Værktøjet Boolsk skærer med et massivt legeme i 3D-visningen: klik et massivt legeme eller en komponent, og hvert andet massivt legeme, det rører, mister den del, det overlapper. Som udgangspunkt forsvinder det skærende legeme, når det har skåret, så kun hulrummene er tilbage; tryk på Alt for i stedet at beholde det.

Hvad det er

Værktøjet Boolsk er en skærer. Det massive legeme, du klikker, et legeme eller en hel komponent, er værktøjet: hvert andet massivt legeme, det rører, mister den del, de deler, og hullet beklædes med det skærende legemes egne flader.

Før du klikker, viser studiet resultatet. Det massive legeme under markøren lyser helt: rødt, når klikket får det til at forsvinde, blåt, når det bliver. Hvert massivt legeme, det vil skære, lyser orange, og teksten ved markøren nævner dem. Alt skifter mellem de to udfald: det skærende legeme forsvinder, når det har skåret, hvilket er standard, eller det bliver.

Snittet læses præcist ud fra begge legemers linjer, så et legeme, der allerede er skåret, kan skæres igen. Når det legeme, der skæres, er en komponent, laves snittet inde i dens definition, og alle kopier af den komponent ændres.

Hvornår du bruger det

Når du vil skære en fordybning, et hul eller et buet indhak ud af et legeme med en form, du har modelleret til det.
Når volumenet af ét legeme skal tages ud af flere på én gang.
Når du vil forme en komponent og skære alle dens kopier på én gang.

Trinnene

Placér skæreren. Modellér det skærende legeme, for eksempel med Kugle, Cylinder eller Skub/træk, og flyt det derhen, hvor det overlapper det, der skal skæres.

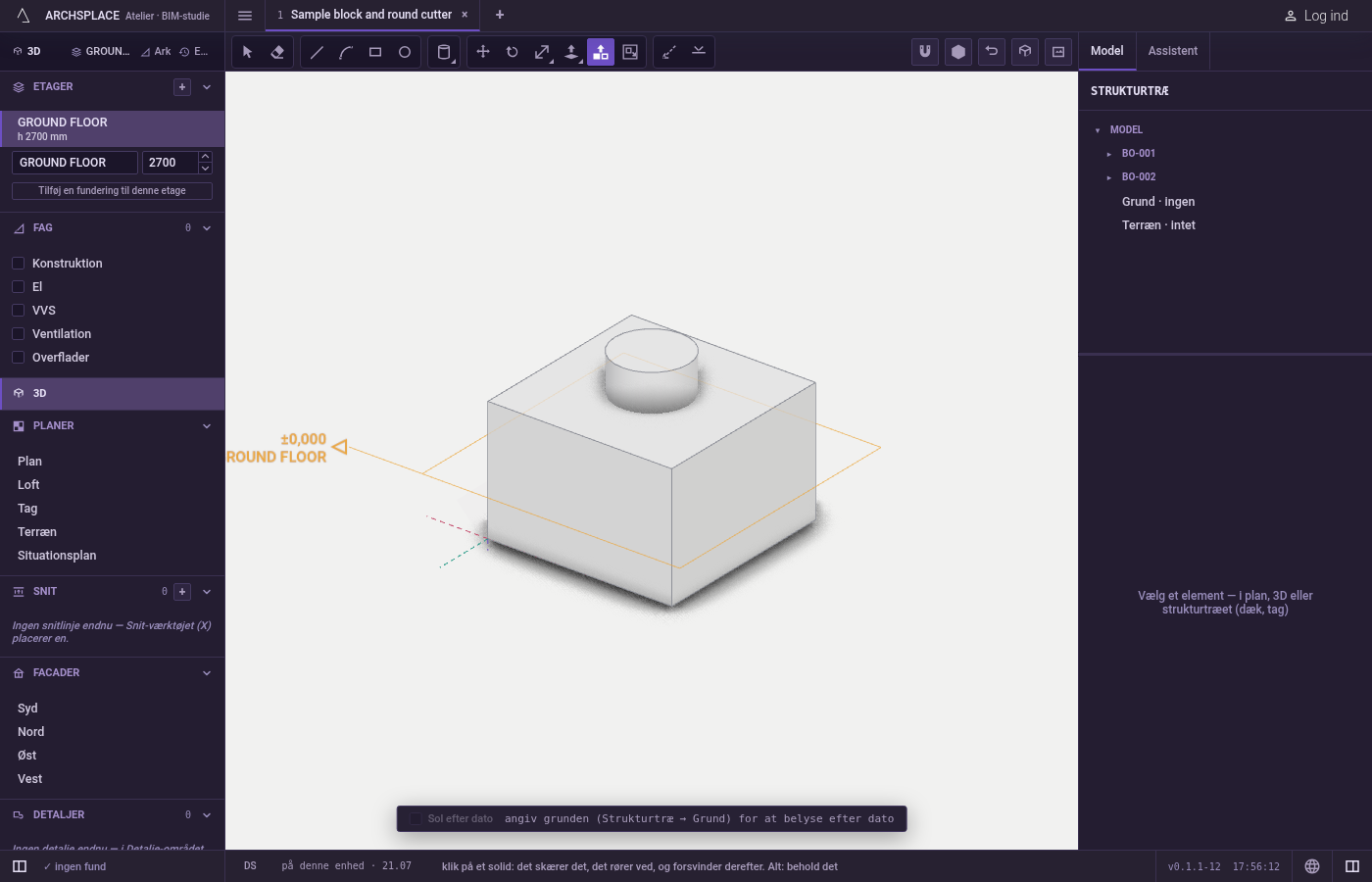

Tag værktøjet. Tryk på B, eller klik på Boolsk.

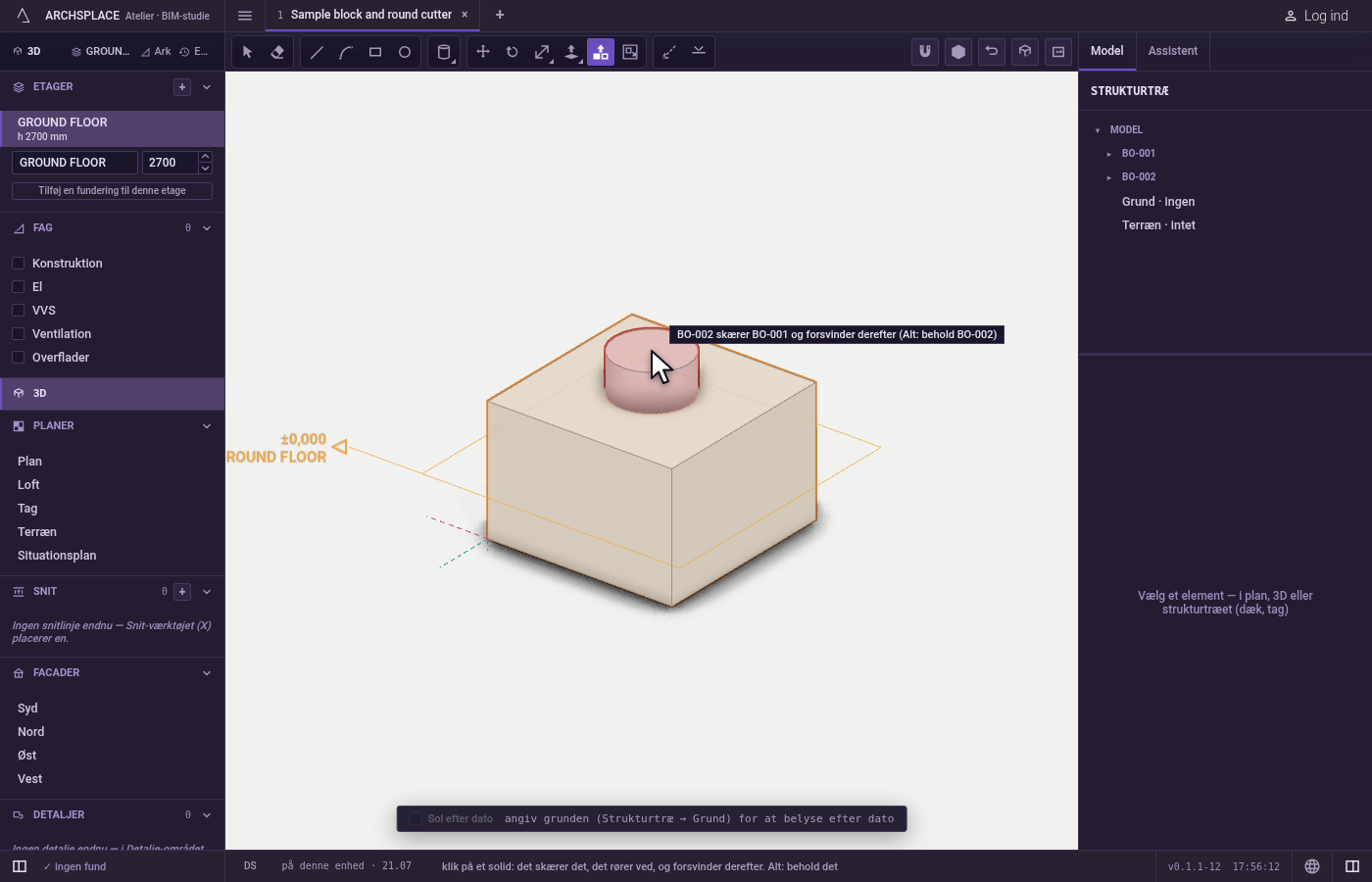

Peg på skæreren. Den lyser helt, de legemer, den vil skære, lyser orange, og teksten nævner dem. Er der intet at skære, siger teksten, at legemet ikke rører noget andet massivt legeme.

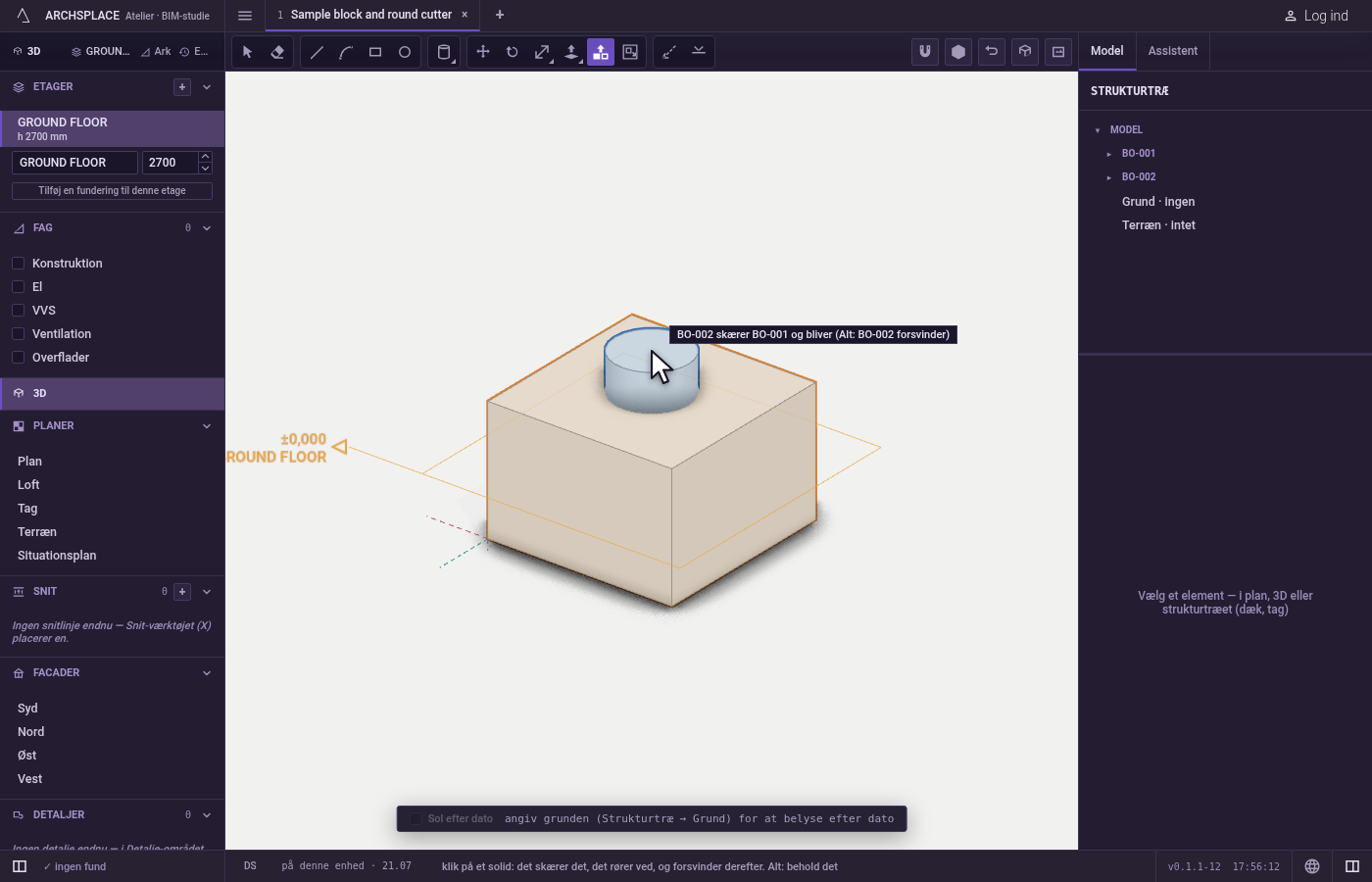

Vælg, om den skal blive. Tryk på Alt (⌥ på en Mac) for at beholde skæreren; tryk igen for at lade den forsvinde. Teksten og farven følger straks med.

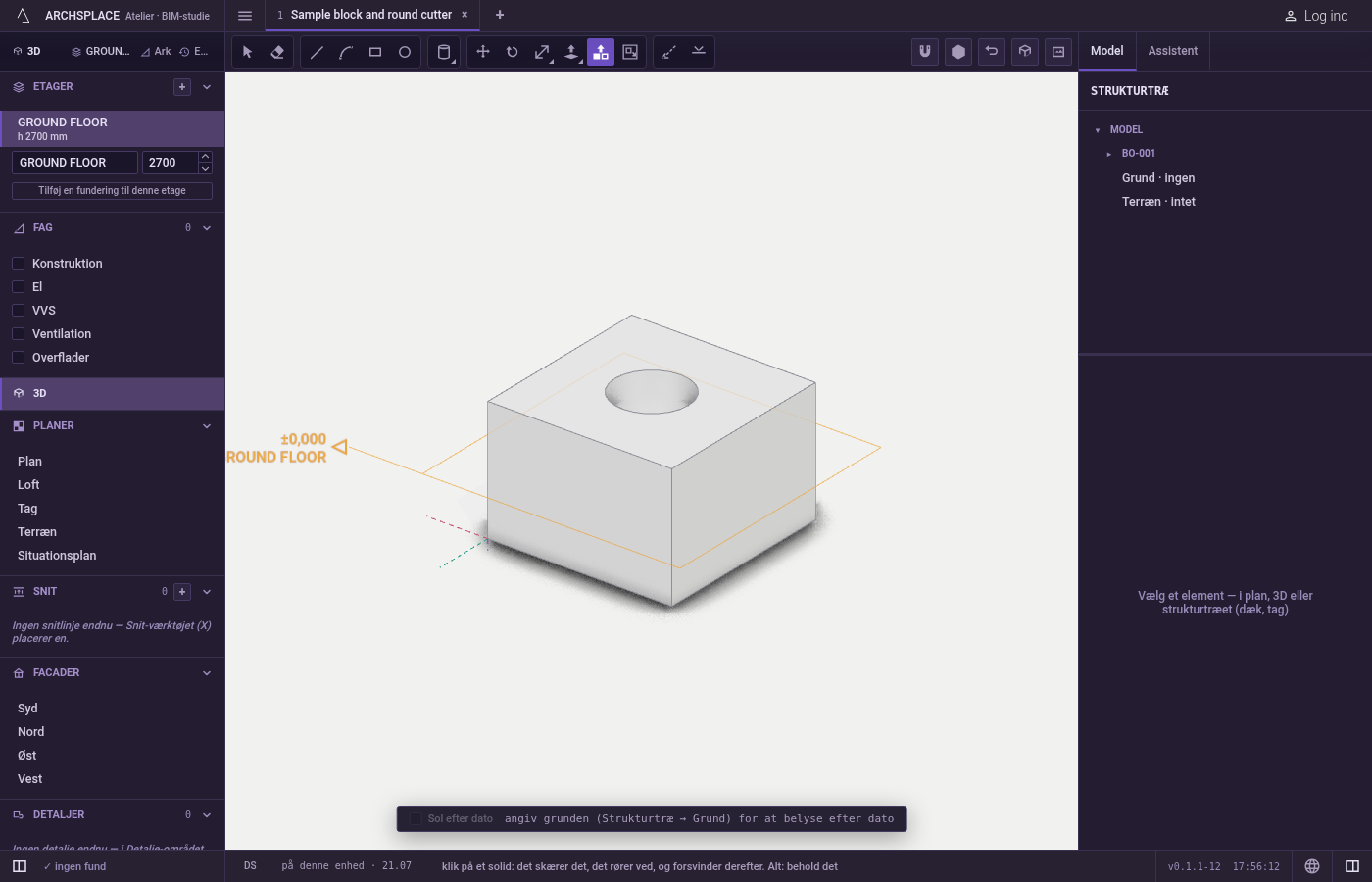

Klik. Hvert massivt legeme, den rører, skæres, i ét trin, som Ctrl+Z fortryder. Når skæreren forsvinder, er intet valgt bagefter.

Hvad det afviser

Et klik på andet end et massivt legeme. En væg, et dæk eller det tomme rum er ikke en skærer: teksten beder om et massivt legeme, der rører et andet.
En skærer, der intet rører. Intet skæres, og en besked siger det.
Et snit, der ikke ville efterlade et lukket legeme. Det legeme, der ikke kunne skæres rent, bliver, som det var, og en besked nævner det.
Vægge, dæk og tage som mål. Dette værktøj skærer kun legemer og komponenter.

Hvad det skriver i kontrakten

Ét trin, der kan fortrydes, ændrer formen på hvert legeme, der blev skåret, eller indholdet i hver komponentdefinition, der blev skåret. I standardtilstanden tages det skærende legeme, eller placeringen af den skærende komponent, ud af projektet. Ingen historik over snittet gemmes: legemerne gemmes, som de nu står.

Se også

Ofte stillede spørgsmål

Hvordan skærer jeg formen af ét legeme ind i et andet?

Placér det skærende legeme, så det overlapper det andet, tag Boolsk (B), og klik på det skærende legeme. Overlappet tages ud af hvert massivt legeme, det rører, og det skærende legeme forsvinder.

Hvordan beholder jeg det skærende legeme?

Tryk på Alt (Option på en Mac) før klikket. Teksten siger så, at legemet skærer og bliver, og dets omrids lyser blåt i stedet for rødt. Tryk på Alt igen for at gå tilbage.

Hvad sker der, når det legeme, der skæres, er en komponent?

Snittet laves inde i komponenten, så alle kopier af den ændres, ligesom en redigering inde i komponenten ville gøre. Når komponenten er placeret mere end én gang, siger en besked, at alle kopier blev skåret.
