Elementpanelet

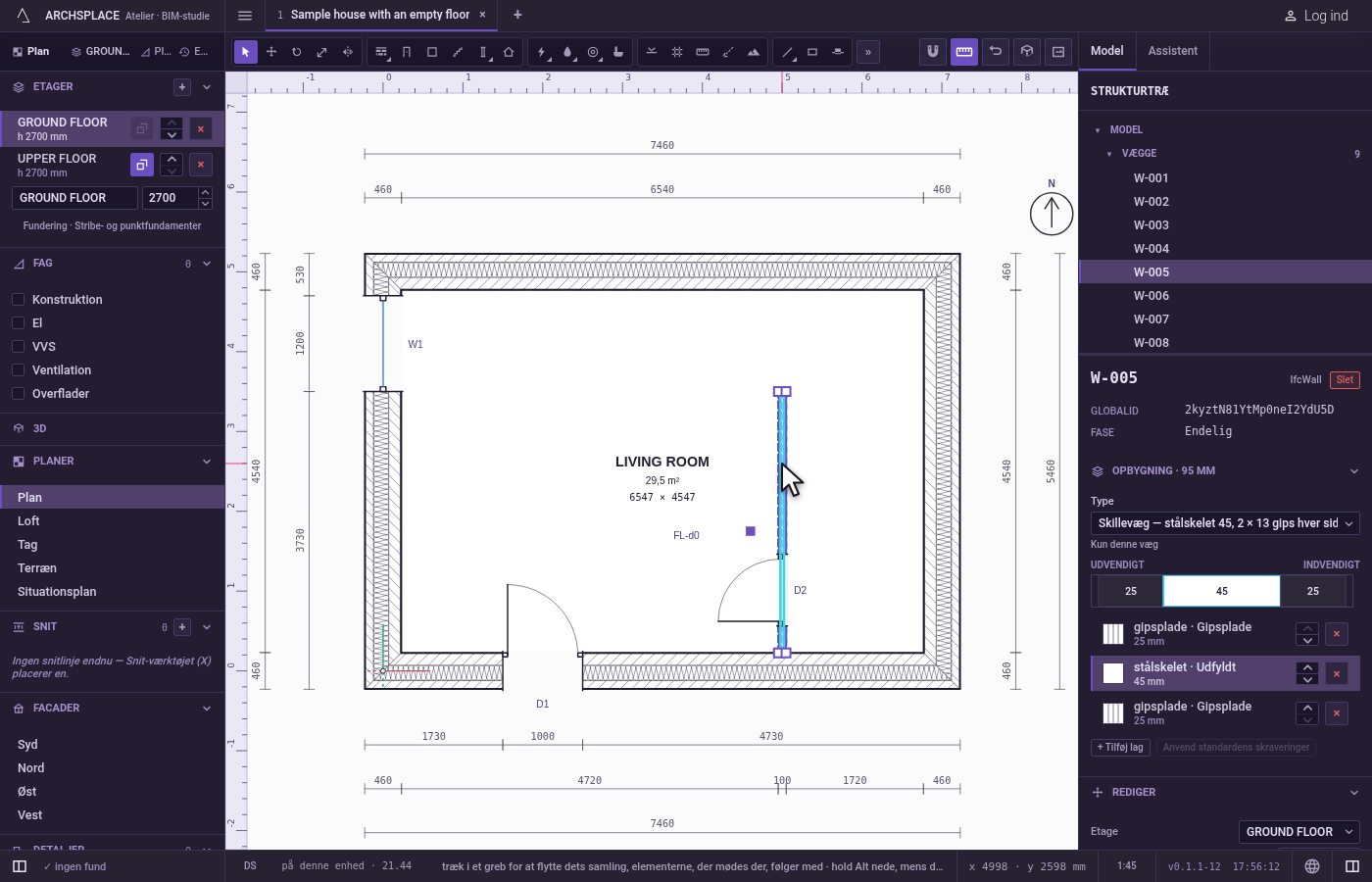

Elementpanelet står under strukturtræet i kolonnen til højre, mens ét bygningselement er valgt. Dets top viser elementets reference, for eksempel W-005, den IFC-klasse, det eksporteres som, for eksempel IfcWall, og Slet. Mens flader og kanter af fri geometri er valgt, viser toppen i stedet MARKERING og tæller dem. Under toppen giver en kort tabel elementets GlobalId, dets Fase og, for nogle elementer, hvad de er, for eksempel en dørs familie og størrelse.

Så kommer dets afsnit, så vidt elementet har dem, hvert foldet ind under sin titel:

• Opbygning, først for en væg, med den samlede tykkelse i titlen: væggens Type, hvor mange vægge der deler den, og dens lag fra Udvendigt til Indvendigt. Dens egen side fortæller det hele.
• Fundering, foldet ind fra start, for en væg eller en søjle, der står på et fundament: én linje nævner fundamentet, for eksempel FT-005, dets type og om det er afledt eller angivet, og beder dig vælge det på stueetagens konstruktionsplan. Er det fundament udeladt, siger linjen det, med Gendan fundament.

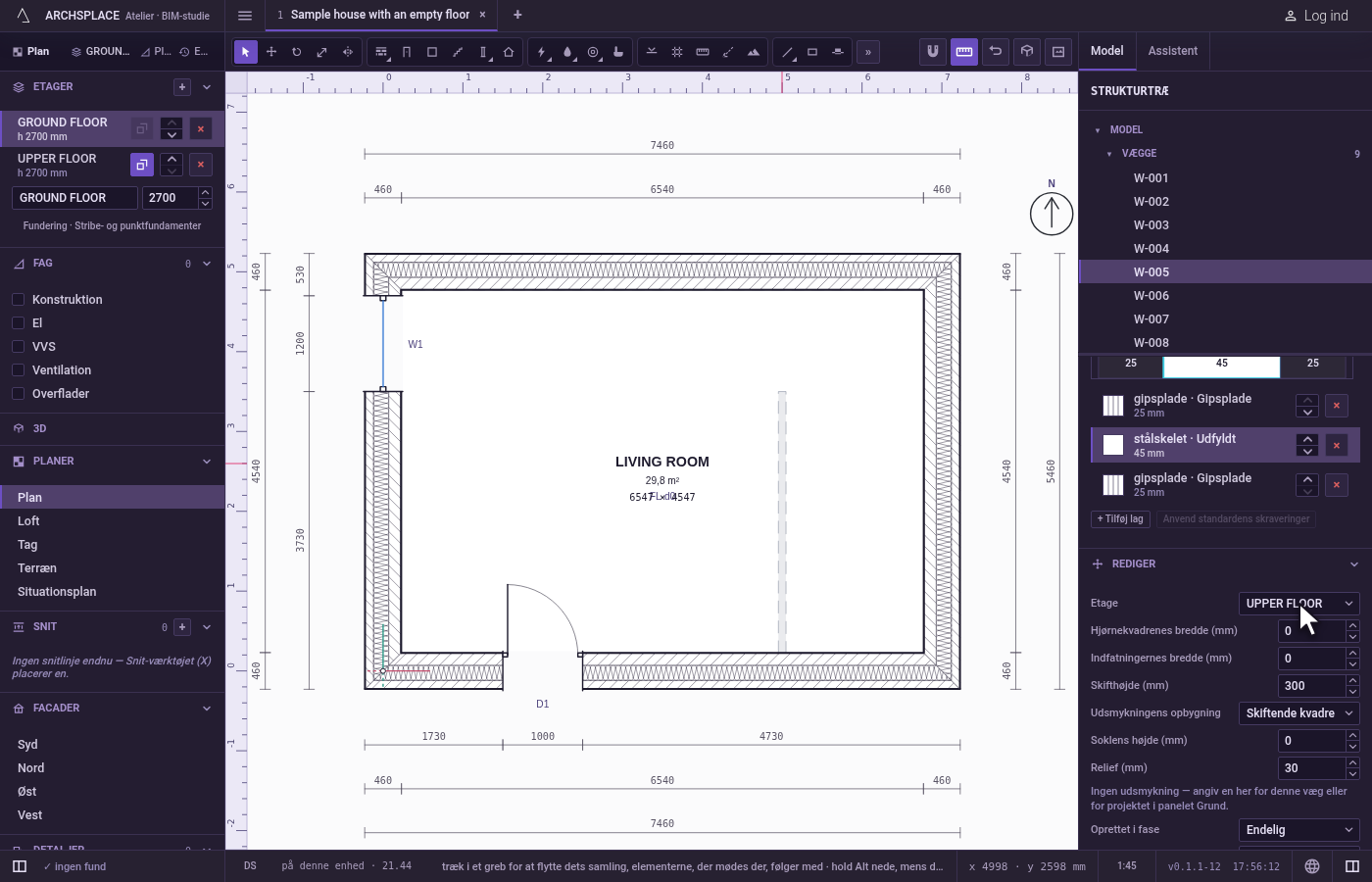

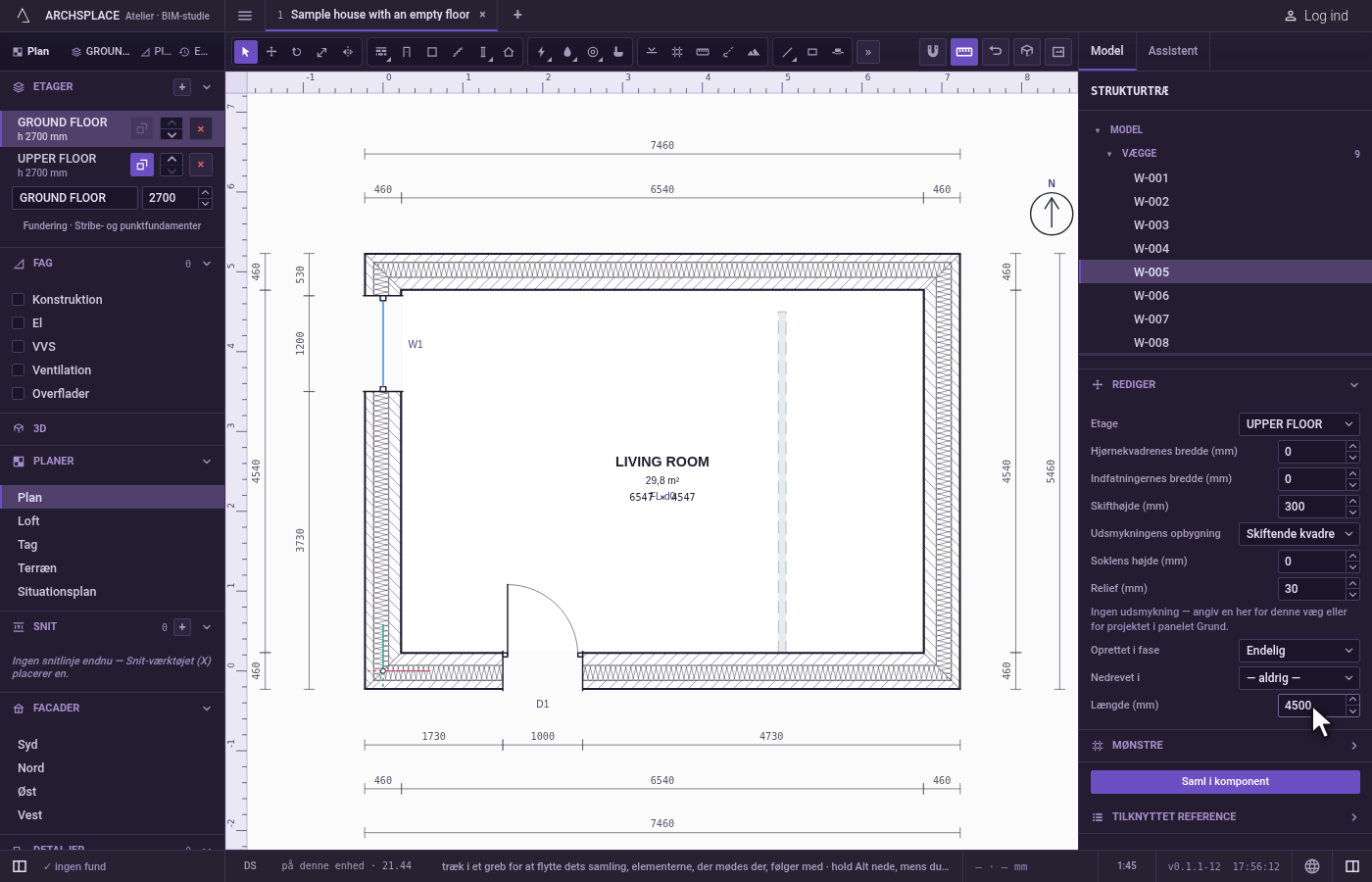

• Rediger, åben: elementets egne felter. En væg har sin Etage; sine facadesten, Hjørnekvadrenes bredde, Indfatningernes bredde, Skifthøjde, udlægningen (skiftevis, ensartet eller bånd), Soklens højde og reliefen; Oprettet i fase og Nedrevet i, når projektet har mere end én almindelig fase; og sin Længde. En dør eller et vindue har sin familie, sin betegnelse, sin størrelse og brystning, sin placering på væggen, sin karm og sine rammer og den måde, det hænger og åbner på; et rum sit navn, sin anvendelse og sin loftshøjde; en søjle sin bredde, dybde, rotation og placering; en bjælke sin længde, bredde og højde; et rør sit system, sin dimension og sit fald; et installationspunkt sin monteringshøjde.

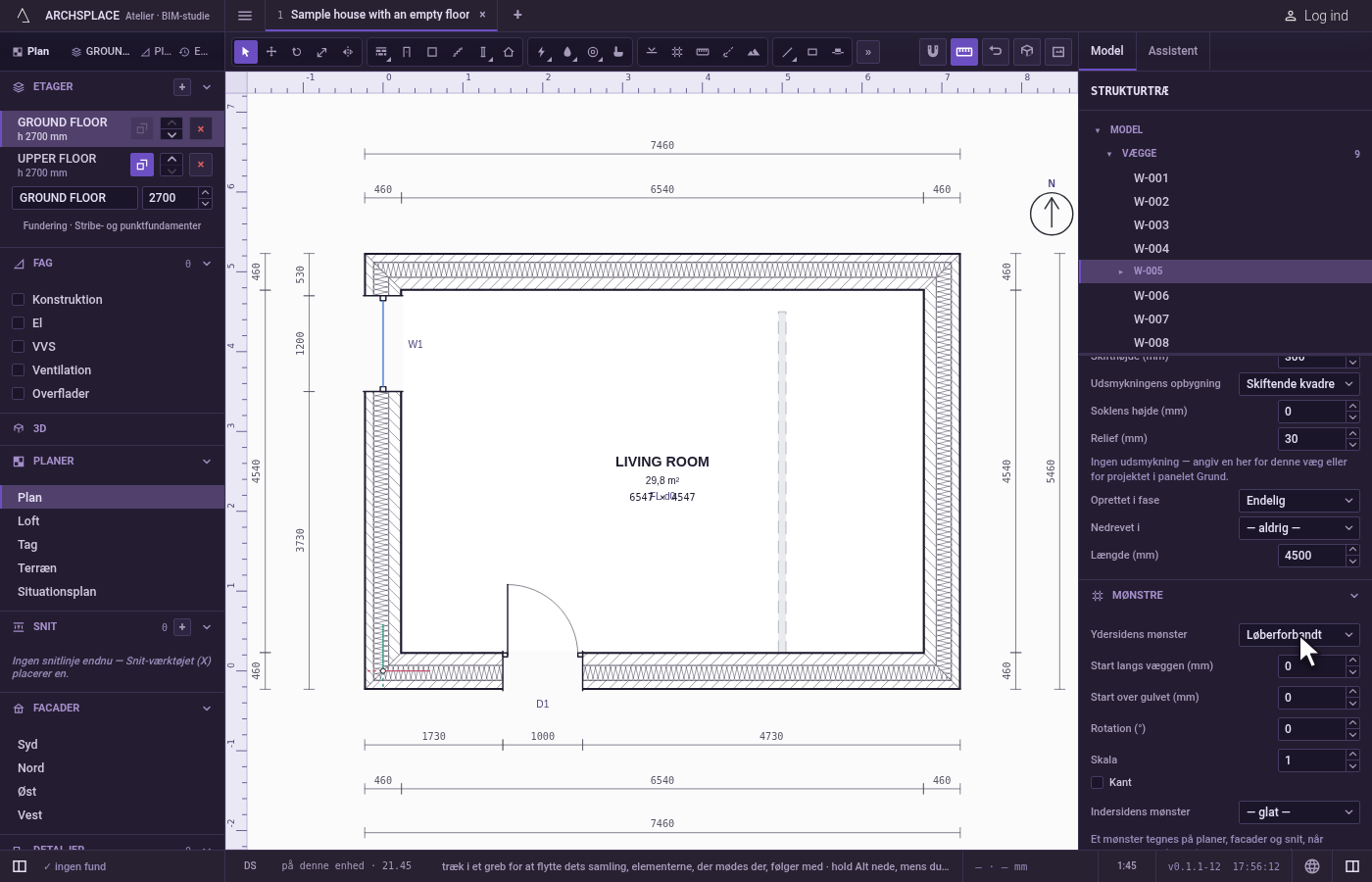

• Mønstre, foldet ind fra start, for en væg eller et rum: en vægs Ydersidens mønster og Indersidens mønster, et rums Gulvmønster og Loftmønster med Tilføj gulvfelt og Tilføj loftfelt, og Mønstre…, som åbner listen over projektets mønstre. En linje minder om, at mønstre tegnes, når Overflader er slået til.
• Saml i komponent, en knap, når elementet kan blive en komponent.
• Grupper, VVS, Ventilation eller Køling, for et installationspunkt.
• Indvendige opstalter, for et rum.

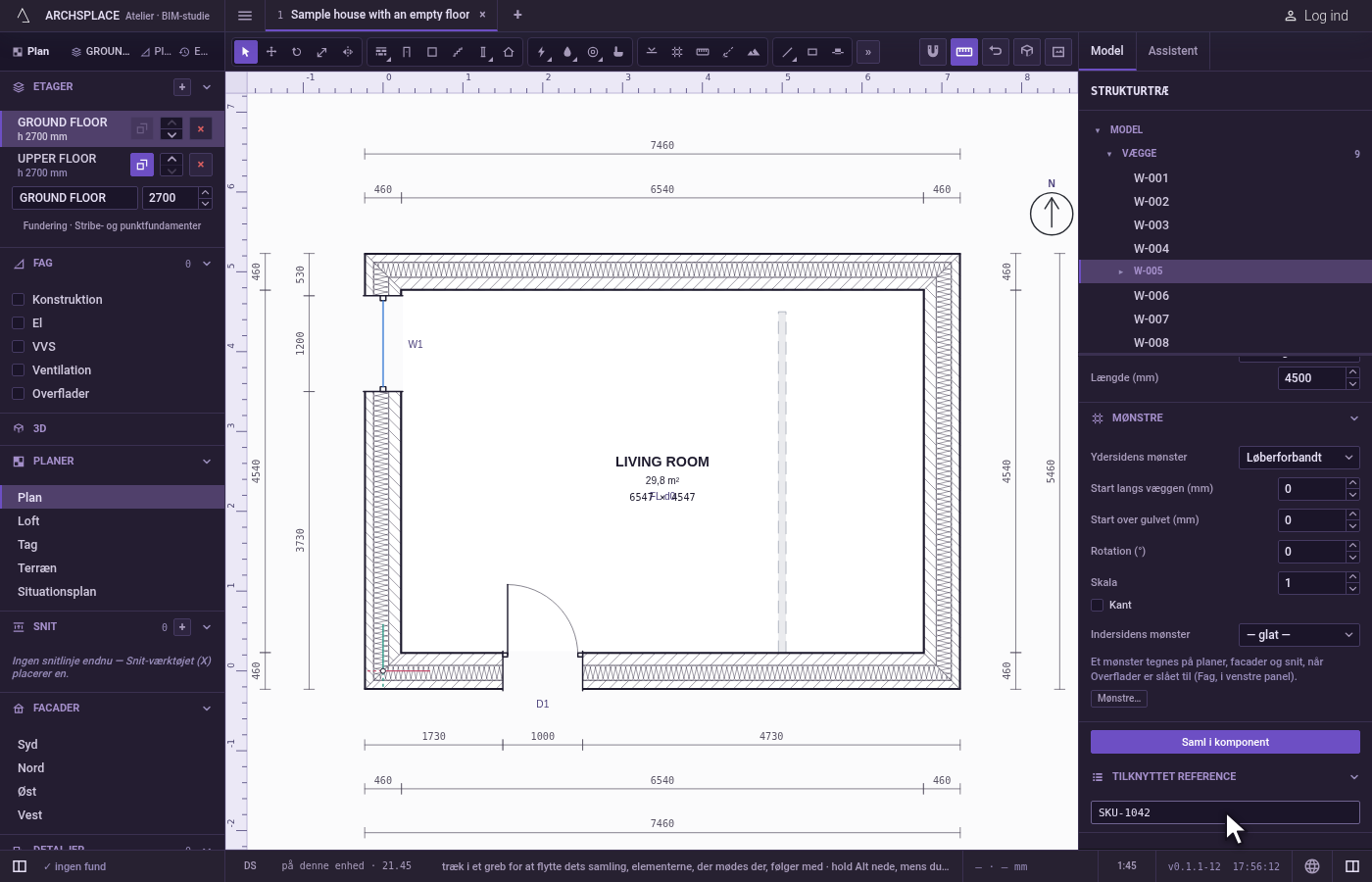

• Tilknyttet reference, foldet ind fra start: et frit felt til en kode, for eksempel et varenummer, en SKU eller et link til en leverandør.

Panelet holder hvert afsnit åbent eller foldet ind, som du sidst efterlod det.

• Når du vil ændre en vægs type, opbygning eller længde.
• Når du vil angive størrelsen på en dør eller et vindue, eller navnet og anvendelsen af et rum.
• Når et element skal flyttes til en anden etage, eller du vil angive den fase, det bygges eller nedrives i.
• Når du vil lægge et mønster på en vægs flade eller på et rums gulv eller loft.
• Når et element skal have en leverandørs kode.

Hver ændring skriver elementets post om på stedet, i dets liste i kontrakten, for eksempel walls for en væg, som ét trin, som ét Ctrl+Z tager tilbage. For en væg skriver Etage level, facadestenene dressing med kun de værdier, du ændrede, Oprettet i fase phase, Nedrevet i demolished, Længde en ny ende langs væggen, mønstrene facadePattern og liningPattern, og Tilknyttet reference reference. De andre elementer skriver nøglerne for deres egne felter på samme måde, for eksempel floorPattern og ceilingPattern for et rum. Det, modellen udleder, tykkelsen, fundamentet og GlobalId, skrives aldrig.
