Cirkel med 2 punkter

Cirkel med 2 punkter tegner en hel cirkel i skitseeditoren, hvis diameter går mellem de to punkter, du klikker. Den får en cirkel til at passe præcis mellem to eksisterende punkter, for eksempel en åbnings to sider.

Hvad det er

Cirkel med 2 punkter tegner en hel cirkel ud fra de to ender af en af dens diametre. Dens centrum ligger midt mellem dem, og dens radius er halvdelen af deres afstand. Det er den hurtigste måde at få en cirkel til at passe præcis mellem to punkter, der allerede findes, for eksempel to fangede hjørner.

Cirklen gemmes som to halvcirkler, der mødes i dens yderste venstre og yderste højre punkt, uanset hvilken retning den diameter, du klikkede, går i.

Hvornår du bruger det

Når et rundt vindue eller et oculus skal passe præcis mellem to punkter i den gældende form.
Når du vil tegne en cirkel, hvis diameter du kender ud fra to hjørner frem for ud fra dens centrum.

Trinnene

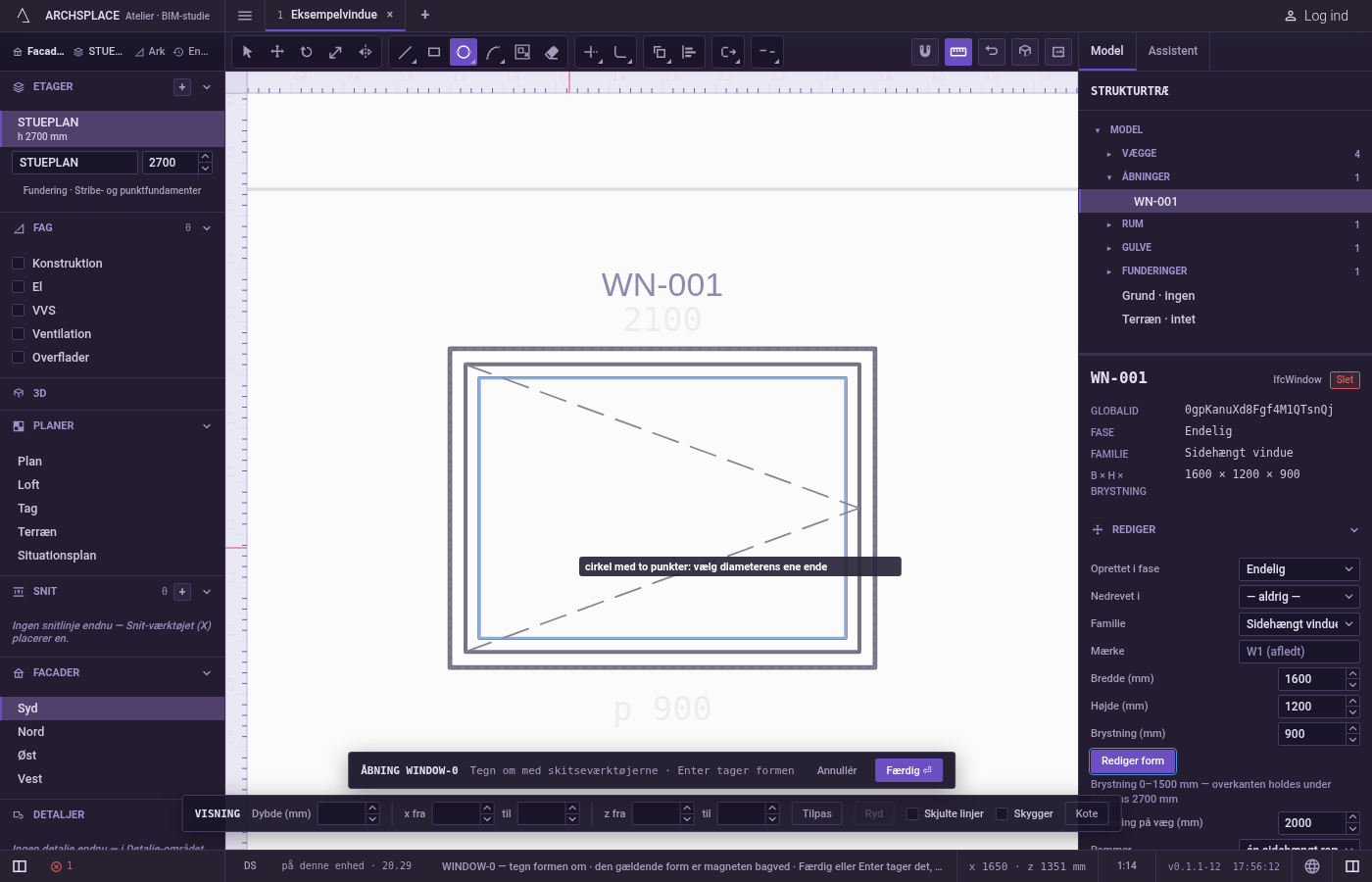

Tag Cirkel med 2 punkter. I skitseeditoren (se Vælg for vejene ind) skriver du C og derefter D hurtigt efter hinanden, eller klikker på Cirkel med 2 punkter i editorens værktøjslinje. Teksten ved markøren siger cirkel med to punkter: vælg diameterens ene ende.

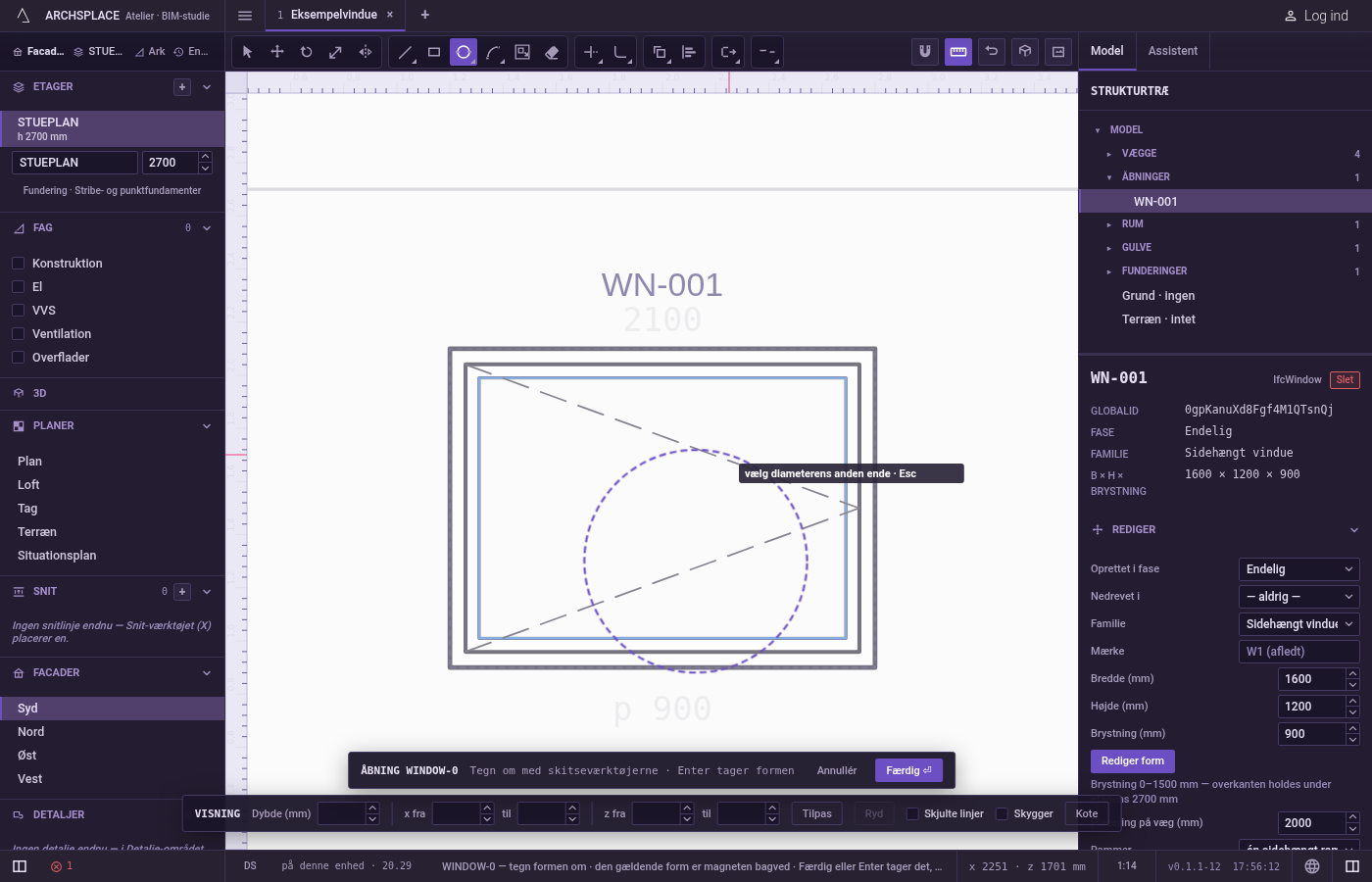

Klik den ene ende af diameteren. Den fanger hjørner, midtpunkter, skæringer, den nedtonede gældende form og visningens linjer. Du kan også skrive den som x;y fra editorens nulpunkt, åbningens midte i gulvhøjde eller planens nulpunkt.

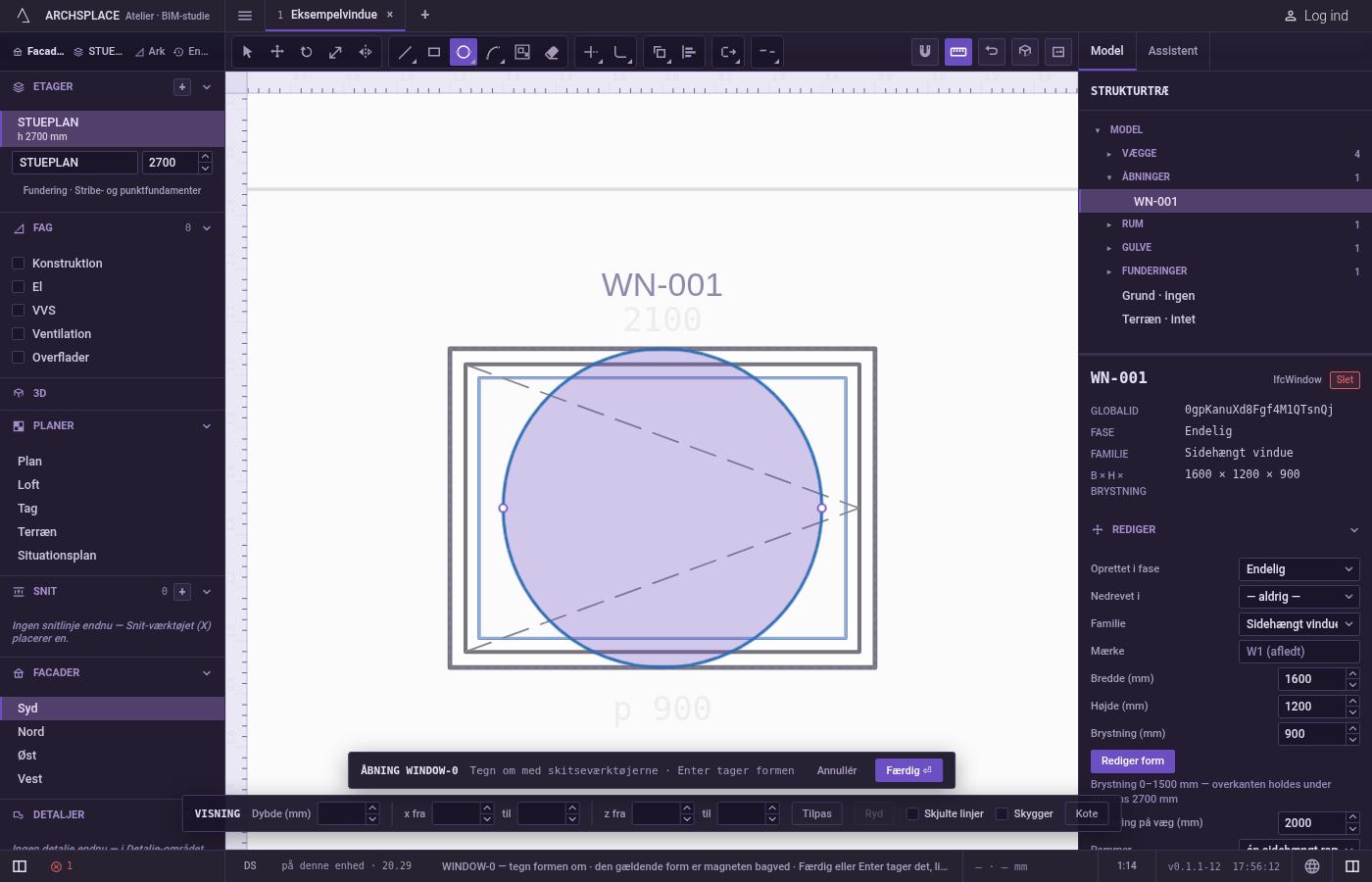

Klik den anden ende. Cirklen følger markøren. Klik for at tegne den, eller skriv den anden ende som et punkt og tryk på Enter: @0.8;0 fra den første ende, eller @0.8<90 for en afstand i en vinkel i grader. Koordinaterne er i projektets enheder.

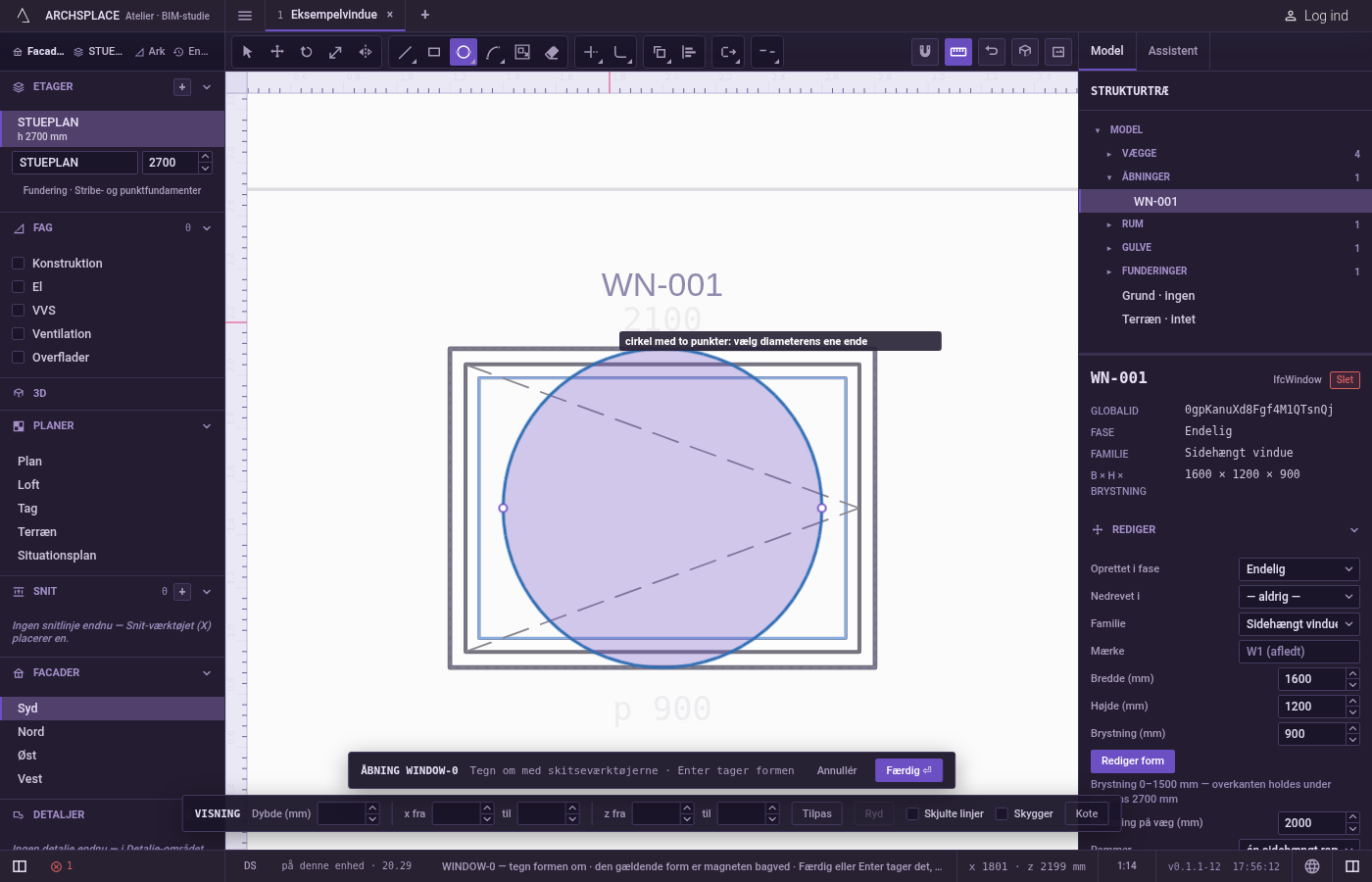

Fortsæt. Cirklen tegnes og forbliver valgt, og værktøjet venter på den næste. Esc dropper den første ende og går derefter tilbage til Vælg.

Hvad det afviser

To ender i samme punkt. En cirkel uden størrelse afvises: det punkt danner ingen figur.
Et tal alene. En længde skrevet alene tages ikke; skriv den anden ende som et punkt.
At lægge dens hjørner på dine ender. Cirklens to gemte punkter er altid dens yderste venstre og yderste højre punkt, ikke nødvendigvis de to punkter, du klikkede. Dine punkter ligger stadig præcis på cirklen.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver cirkel er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

En cirkel alene bliver til to punkter, hver med en bue-værdi på 1, det tredje tal, der gør siden til det næste punkt til en halvcirkel. Et rundt vindue på 80 centimeter i diameter med centrum 1,5 meter oppe:

Se også

Ofte stillede spørgsmål

Hvordan får jeg et rundt vindue til at passe præcis mellem en åbnings to lysninger?

Tryk på C og derefter D hurtigt efter hinanden, klik punktet på den ene lysning og derefter punktet på den anden. Cirklens diameter går mellem dem.

Kan jeg skrive diameteren?

Ikke som et tal alene. Skriv i stedet den anden ende som et punkt: @0.8;0 for en diameter på 0,8 på tværs, eller @0.8<90 for en, der går op, og tryk så på Enter.

Hvordan gemmes den sammenlignet med en cirkel tegnet med Cirkel?

Som to halvcirkler, der mødes i dens venstre og højre punkt, hvor Cirkel gemmer fire kvartbuer. Begge er ægte cirkler.
