Vægsamlinger
En vægsamling er et punkt, hvor vægge mødes, og valgte vægge viser et greb på hver af dem. Træk i et greb, og alle de vægge, der mødes der, følger med; med Alt holdt nede bliver samlingen tilbage, og samlingens panel tager skrevne koordinater, længder og vinkler.
Hvad det er
Vægge, der mødes, deler en samling: det samme punkt for enderne af alle de vægge, der kommer sammen der. Når du vælger vægge, viser planen et greb ved enden af hver af dem, og et greb i et hjørne står for alle de vægge, der mødes i det hjørne. De samme greb vises på valgte rør og bjælker, som er forløb af samme slags.
En samling flytter sig som én. Træk i dens greb, og enderne af alle de vægge, der mødes der, følger med, og en væg, der ender mod fladen af en flyttet væg, glider med for at blive på den. Med Alt holdt nede flytter trækket kun den ende, du tog fat i, og lader de andre være. En valgt samling åbner sit eget panel, hvor dens placering og længden og vinklen på hver væg, der mødes der, kan skrives.
Hvornår du bruger det
- Når et hjørne i en opmåling skal rettes til sin målte placering.
- Når et rum skal gøres dybere ved at trække i hjørnerne på dets bageste væg.
- Når en væg skal have sin præcise længde, mens væggene i dens hjørne følger med.
- Når én væg skal løsnes fra et hjørne, før den flyttes et andet sted hen.
Trinnene

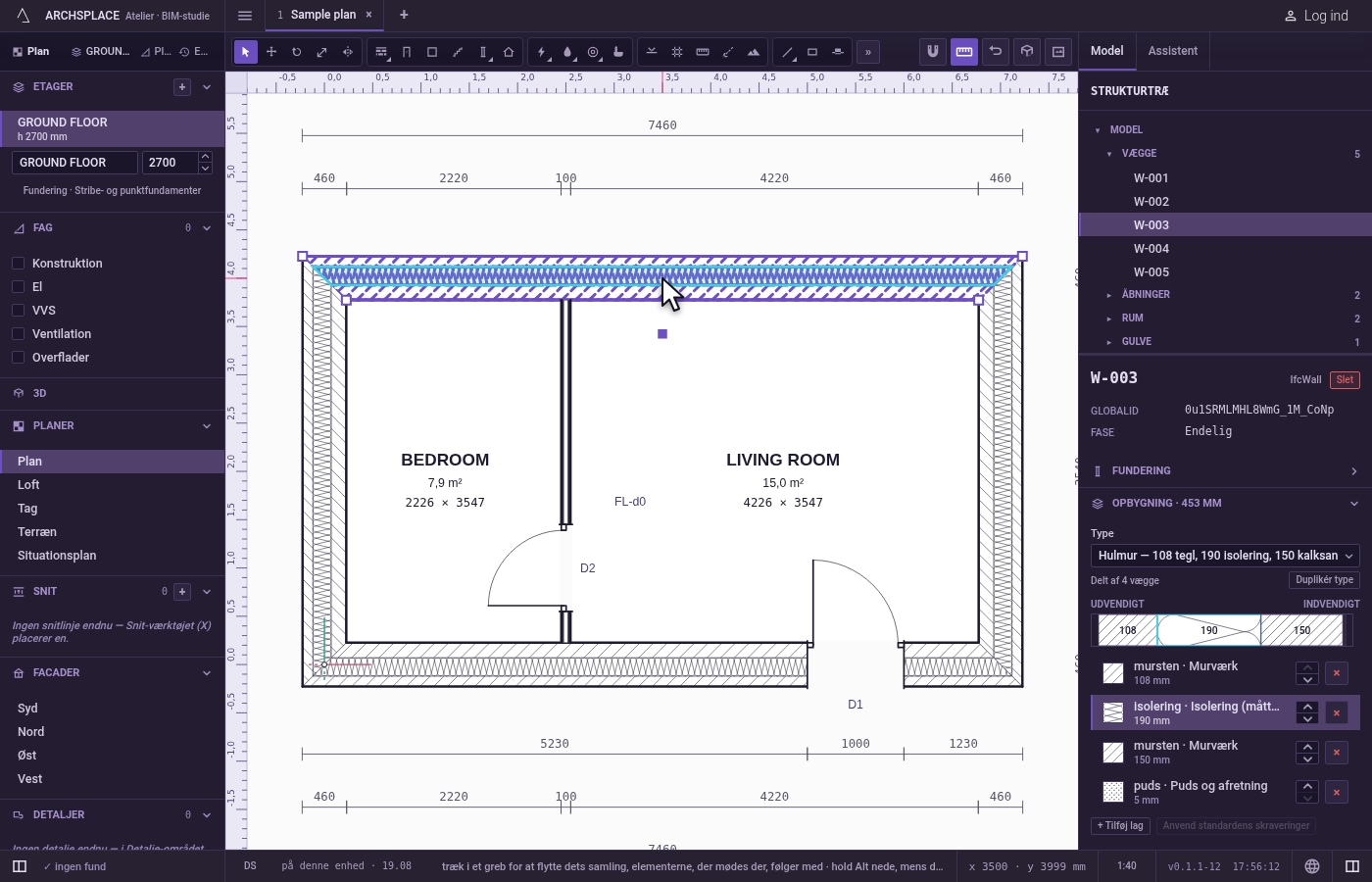

Vælg væggene. Med Vælg klikker du på en væg eller trækker en boks om flere. Et greb vises ved hver ende; statuslinjen siger, at et greb trækker sin samling, at Alt kun flytter den ende, og at et klik vælger samlingen.

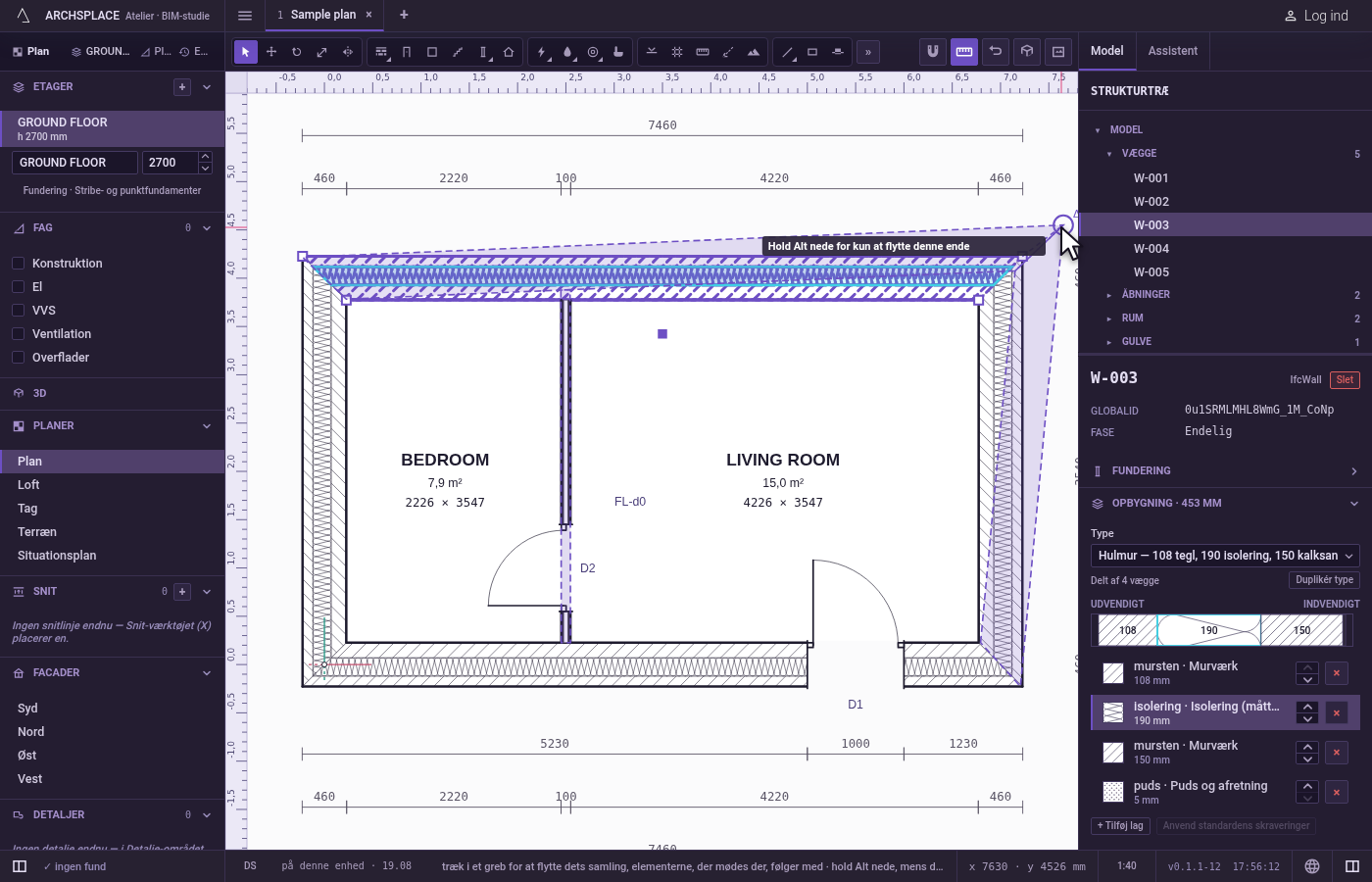

Træk i et greb. Tryk på et greb og træk. Et spøgelsesbillede viser alle de vægge, flytningen tager med, og magneten holder markøren på punkter og linjer i nærheden og ser bort fra de vægge, der flytter sig. Skift, eller F8 mens den er slået til, holder den flade, du tog fat i, vinkelret. Slip: samlingen lander, hvor spøgelsesbilledet stod. En afstand, der skrives under trækket, efterfulgt af Enter, placerer den så langt i den retning, du trækker.

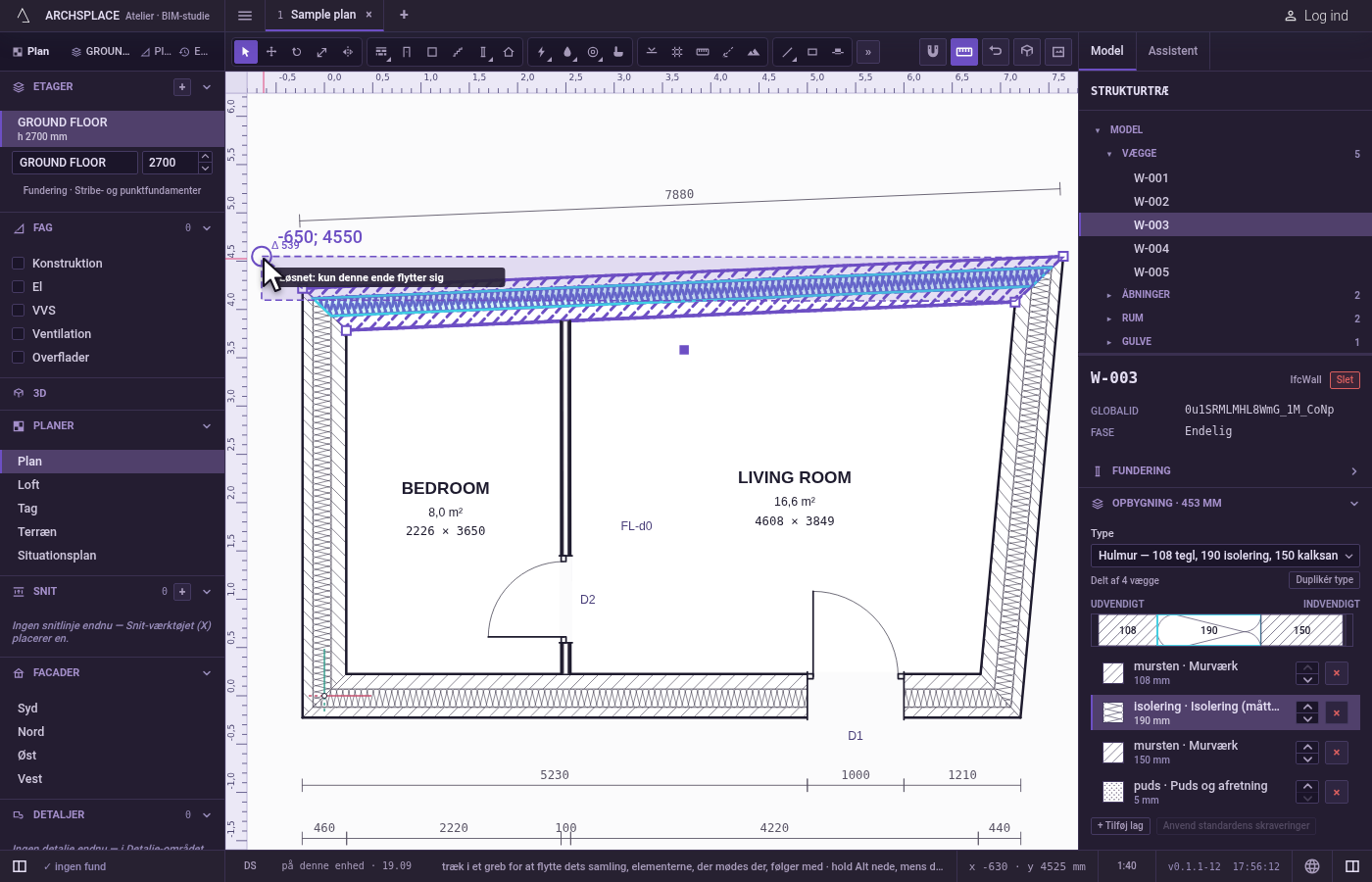

Løsn én ende med Alt. Hold
Alt(Option på en Mac) nede, når du slipper knappen: kun den ende, du tog fat i, flytter sig. Teksten ved markøren skifter mellem "Hold Alt nede for kun at flytte denne ende" og "Løsnet: kun denne ende flytter sig", når du trykker tasten ned og slipper den.

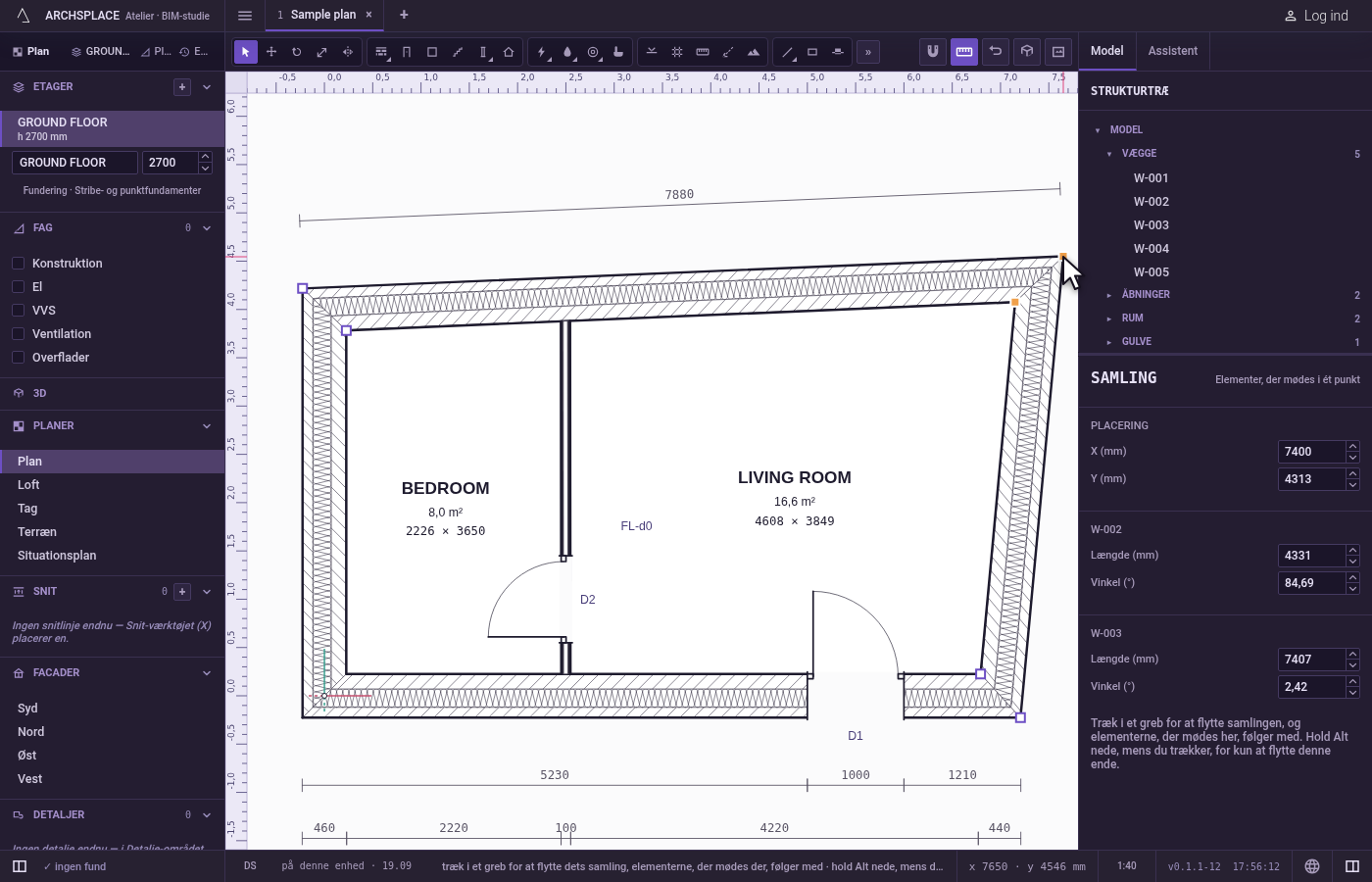

Vælg samlingen. Klik på et greb uden at trække: samlingen er valgt, og dens panel åbner til højre. Skift og et klik tilføjer en anden samling eller fjerner den.
Skriv i samlingens panel. Panelet siger, hvilken slags samling det er (elementer, der mødes i ét punkt, en ende på en vægs flade eller en fri ende), dens X og Y og, for hver væg, der mødes der, dens længde og vinkel. Skriv en værdi og tryk på Enter: samlingen flytter sig præcis derhen, og alle de vægge, der mødes der, følger med. En ende, der hviler på en anden vægs flade, nævner den væg.
Hvad det afviser
- En væg kortere end en centimeter. En flytning, der ville gøre en væg så kort, afvises: spøgelsesbilledet skifter til afvisningsfarven og bliver på sin sidste gyldige plads, og begrundelsen vises ved markøren.
- En ende på en flade taget af sin flade. En ende, der hviler på en anden vægs flade, glider kun langs den, så en skrevet placering, den ikke kan nå, afvises med den begrundelse, og panelet viser samlingen, som den står.
- At kopiere en samling. En samling har intet eget at kopiere: kopiér i stedet væggene.
- At slette en samling. En samling forsvinder med sine vægge: slet de vægge, der mødes der.
Hvad det skriver i kontrakten
Ét trin, som én fortrydelse tager tilbage. Enderne af alle de vægge, der mødes i den flyttede samling, skrives i det nye punkt, og enderne af vægge, der hviler på deres flader, skrives der, hvor de nu hviler. Med Alt ændres kun enden af den væg, du tog fat i. Selve samlingen gemmes aldrig: den er blot det punkt, hvor de ender falder sammen.
Begreber
Ofte stillede spørgsmål
Hvordan flytter jeg et hjørne uden at bryde væggene?
Vælg en af væggene, og træk så i grebet på hjørnet. Alle de vægge, der mødes i hjørnet, følger med, og vægge, der ender på deres flader, bliver på dem.
Hvordan trækker jeg én væg væk fra et hjørne?
Træk i dens greb, og hold Alt nede (Option på en Mac), når du slipper. Kun enden af den væg, du tog fat i, flytter sig; de andre vægge bliver, hvor de er.
Kan jeg skrive et hjørnes præcise placering?
Ja. Klik på grebet for at vælge samlingen: dens panel viser dens X og Y og, for hver væg, der mødes der, dens længde og vinkel. Skriv en værdi, og hjørnet flytter sig præcis derhen.
