Rør
Rør tegner et rør i hånden mellem to klik, i det system, der er valgt ved siden af værktøjerne: koldt vand, varmt vand, spildevand eller regnvand. Dets ender samles med andre rør i samme system, og dets dimension og fald indstilles i dets panel.
Hvad det er
Rør tegner ét lige rør fra ét punkt til et andet, i hånden. Listen ved siden af værktøjerne vælger dets system; i et projekt efter den danske standard koldt brugsvand, varmt brugsvand, spildevand eller regnvand. Den VVS-installation, som studiet selv fører ud fra VVS-punkterne, har ikke brug for dette værktøj; det er til de føringer, du selv vil tegne.
Et rør er et forløb, ligesom en væg eller en bjælke: en ende, du lægger på enden af et andet rør i samme system, samles med den, valgte rør viser greb, hvor de mødes, og en samling flytter sig med alle de rør, der mødes der.
Hvornår du bruger det
- Når et eksisterende rør fra en opmåling skal tegnes.
- Når du vil tilføje en føring, som den automatiske udlægning ikke laver, for eksempel et regnvandsrør langs en terrasse.
Trinnene

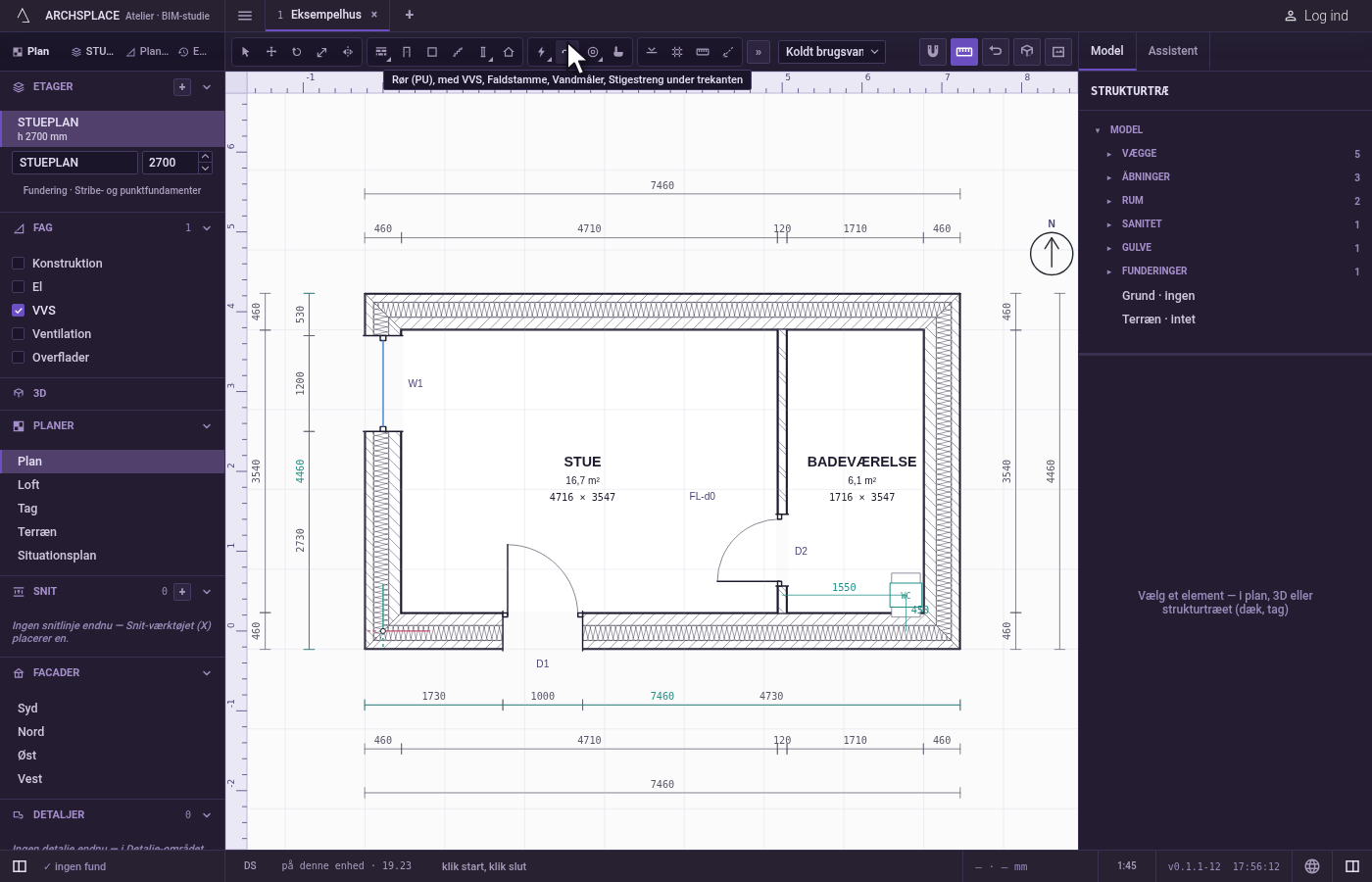

Tag værktøjet. Skriv
Pog derefterUhurtigt efter hinanden, eller vælg det i værktøjslinjen, hvor det deler knap med de andre VVS-værktøjer. Statuslinjen beder dig klikke start og slut.
Vælg systemet. Vælg det i listen ved siden af værktøjerne.

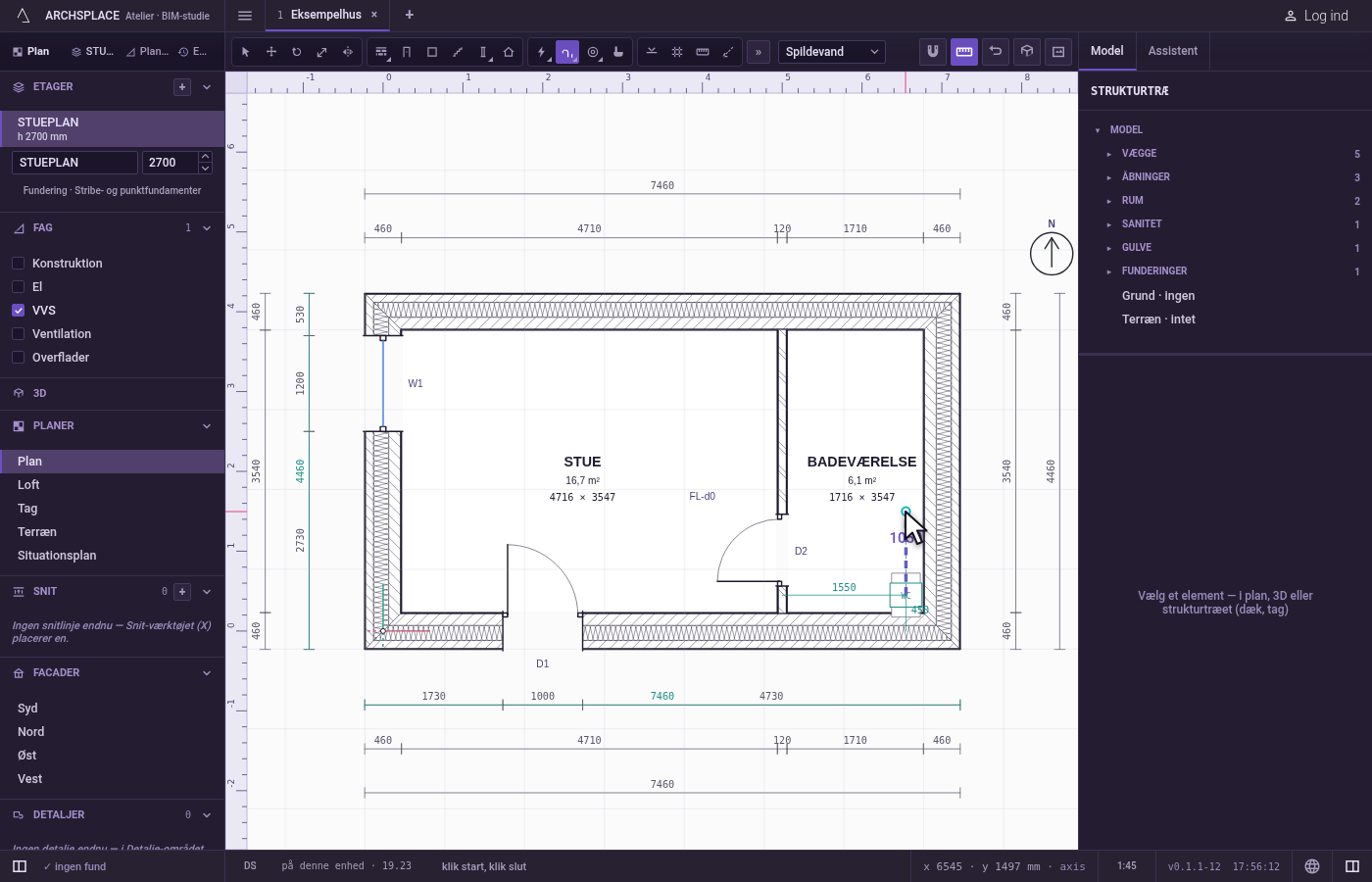

Klik starten. Magneten holder klikket på det nærmeste punkt inden for rækkevidde.
Klik slutningen, eller skriv længden. Klik der, hvor røret slutter, eller skriv dets længde i projektets enheder og tryk på Enter for at afslutte det så langt mod markøren. Skift, eller F8 mens den er slået til, holder det vandret eller lodret. Hvert rør kræver to nye klik.

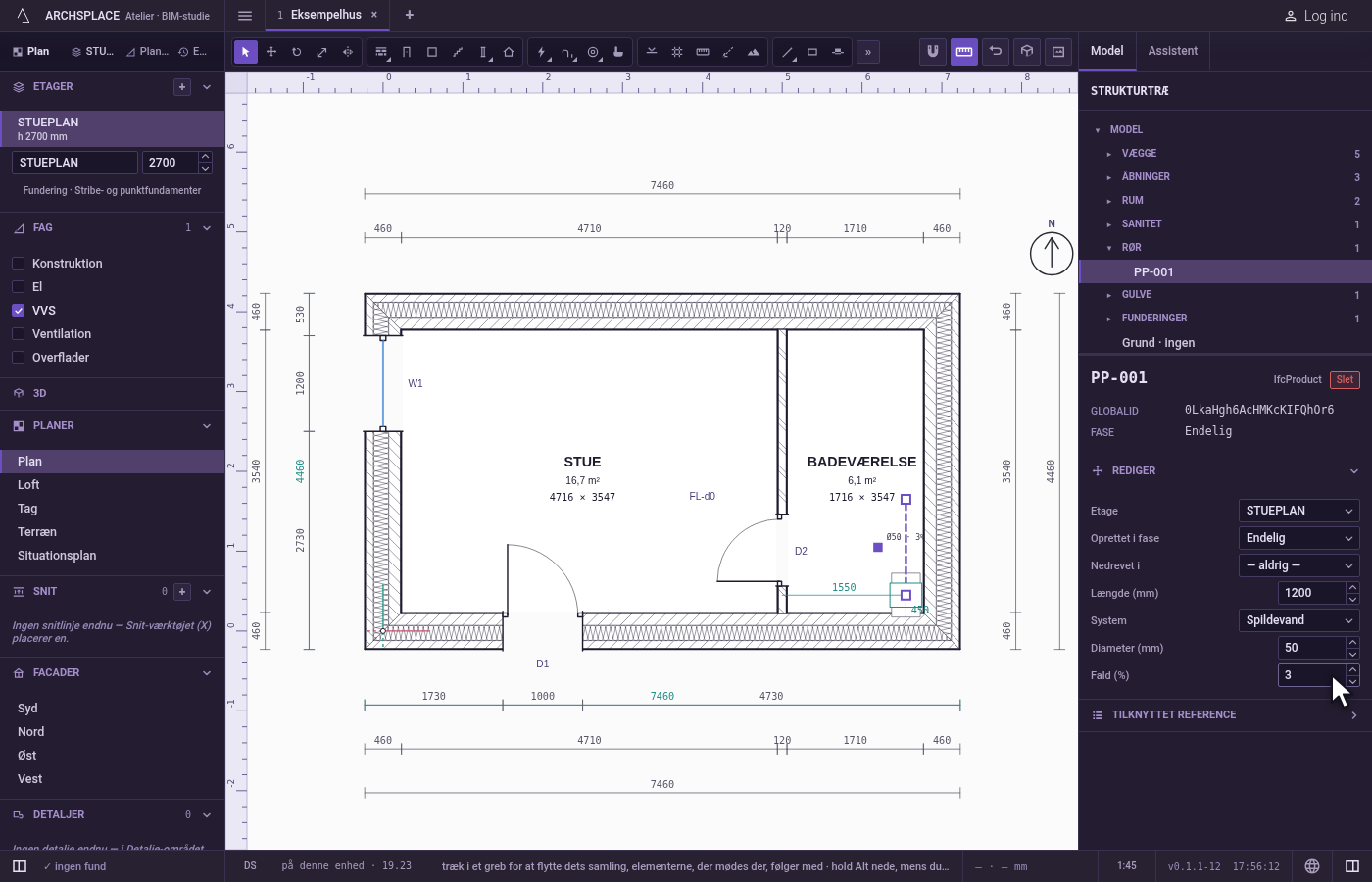

Indstil det i dets panel. Vælg røret med Vælg for at ændre dets system, dimension, fald i procent eller længde.
Hvad det afviser
- Et rør under 10 cm. Et klik eller en skrevet længde, der ville gøre et rør kortere end 10 cm, tegner intet, og en besked siger, at et rør er mindst så langt.
- Et fald uden for området. Et fald skal ligge mellem 0 og 50 procent.
Hvad det skriver i kontrakten
Én ny post sidst i projektets liste over rør, som ét trin, som én fortrydelse tager tilbage: etagen, systemet, dets to ender i meter og den fase, visningen tegner i. En ende, der blev samlet med et andet rør i samme system, skrives præcis i den ende. Dimensionen og faldet skrives, når du indstiller dem i panelet.
Begreber
Ofte stillede spørgsmål
Skal jeg tegne rør til hver sanitetsgenstand?
Nej. Forsyningen og afløbet fra VVS-punkterne føres af studiet. Værktøjet Rør er til en føring, du selv vil tegne.
Hvorfor kan jeg ikke tegne et meget kort rør?
Et rør er mindst 10 cm langt. Et kortere afvises, før det tegnes, med den begrundelse.
