Snitpanelet
Snitpanelet er det, kolonnen til højre viser, når et snits snitlinje er valgt på planen: dets betegnelse, den akse, det skærer på tværs af, den retning, det ser, og dets præcise placering, med vejen ind til dets visning. I selve snitvisningen indstiller båndet nederst, hvor dybt det ser, hvor bredt og hvor højt det beskæres, og om det tegner skjulte linjer og skygger.
Hvad det er
Et snit er en snitlinje tegnet på planen med værktøjet Snit, på tværs af X-aksen eller Y-aksen, og den visning, den åbner. Et klik på snitlinjen vælger den, og kolonnen til højre viser dens panel. Dets top viser SNIT og dets betegnelse, den akse, det skærer, snitlinje · akse Y, og Slet. Under Rediger:
- Betegnelse: det bogstav eller navn, snittet kaldes, på planens markering og på dets visning.
- Ser mod: den side, det ser mod. Et snit på tværs af Y-aksen ser mod Nord, med betragteren i syd, eller mod Syd; et på tværs af X-aksen mod Øst eller Vest.
- Placering: hvor snitlinjen står langs sin akse, for eksempel Placering y.
- Snit i 3D-visningen: skærer 3D-visningen langs snittets plan.
- Åbn snitvisning: åbner snittets tegning.
En linje nederst minder om, at piletasterne flytter snitlinjen langs dens akse på planen, Skift med 25 cm, med Ctrl (⌘ på en Mac) med et finere trin.
I snitvisningen indstiller båndet VISNING nederst i tegningen, hvad snittet viser: dets Dybde, hvor langt bag snitlinjen det ser; dets udstrækning langs snitlinjen, fra én værdi til en anden; dets højder, z fra én værdi til en anden; Tilpas, som beskærer til det, visningen viser, så det kan strammes; Ryd, som viser hele bygningen igen; Skjulte linjer, som tegner dækkene og væggene bagved stiplet; Skygger, skyggerne fra tagudhænget og vinduesfalsene; og Kote, som placerer en kote der, hvor du klikker. Et felt, der står tomt, betyder ingen grænse.
Hvornår du bruger det
- Når snittene af et hus skal tegnes gennem dets trappe eller dets tag.
- Når en snitlinje skal flyttes til en præcis placering.
- Når et snit skal holdes til de rum, det skærer, uden hele huset bagved.
- Når du vil vise et snit gennem modellen i 3D-visningen.
Trinnene

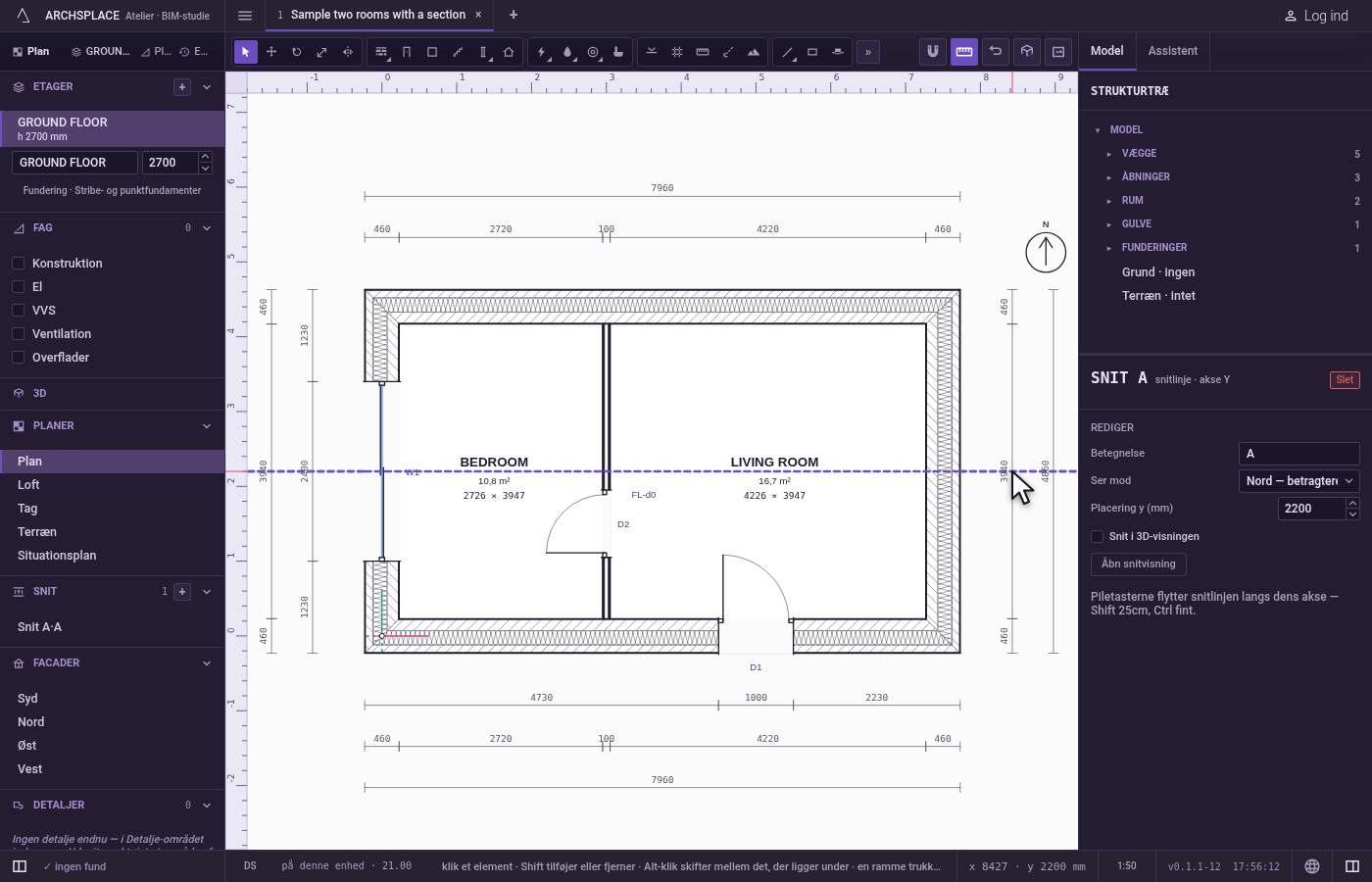

Vælg snittet. På planen klikker du på snitlinjen for snit A. Panelet viser SNIT A, snitlinje · akse Y og dets felter.

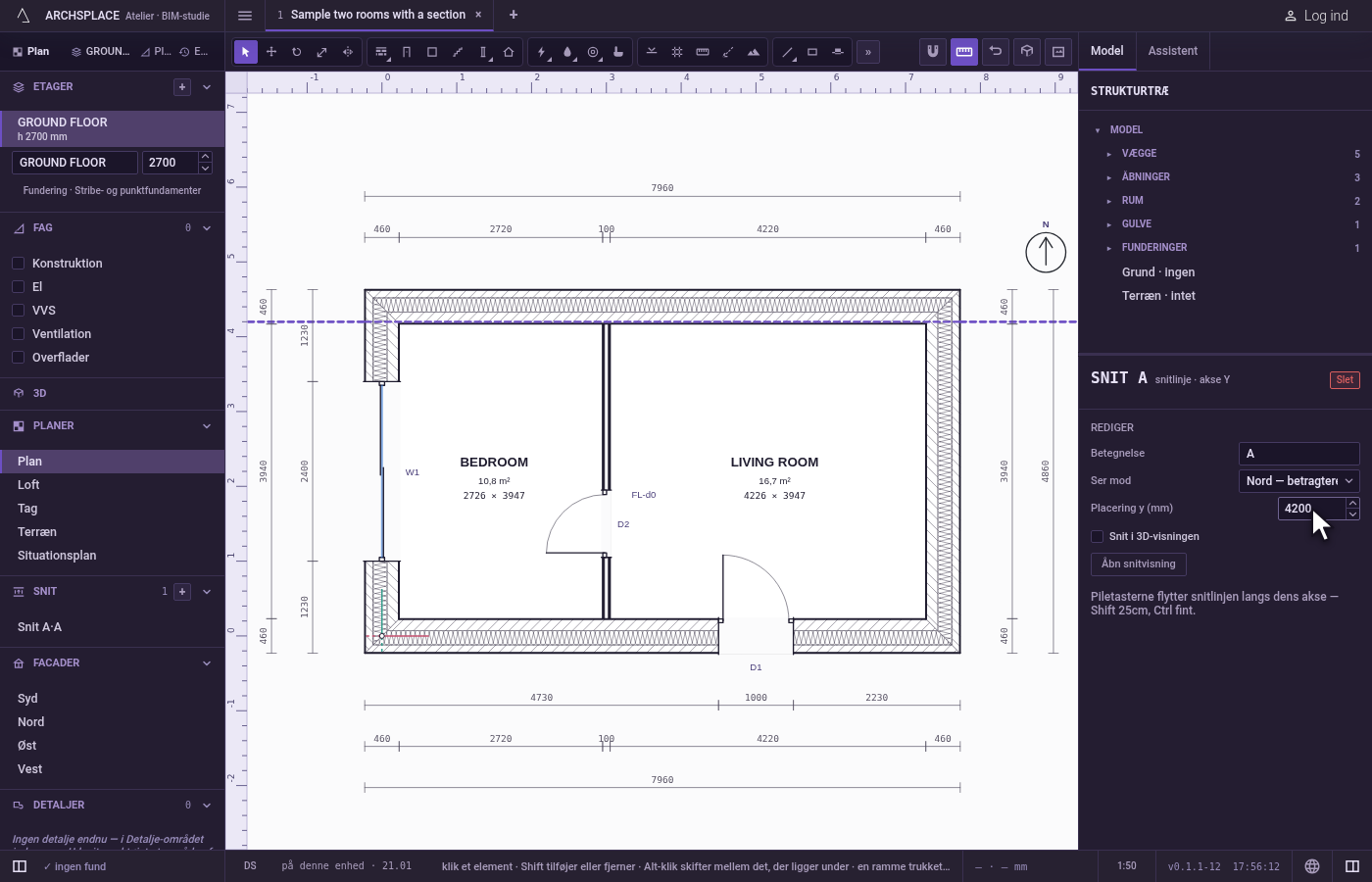

Angiv dets placering. I Placering y skriver du 4200 og trykker på
Enter. Snitlinjen flytter til 4,20 m.
Vend det. I Ser mod vælger du Syd. Snittets markering på planen vender.
Åbn dets visning. Klik på Åbn snitvisning. Snittets tegning åbner med båndet VISNING nederst.
Begræns dets dybde. I Dybde skriver du 3000 og trykker på
Enter. Snittet tegner kun det, der står inden for 3 m bag snitlinjen.

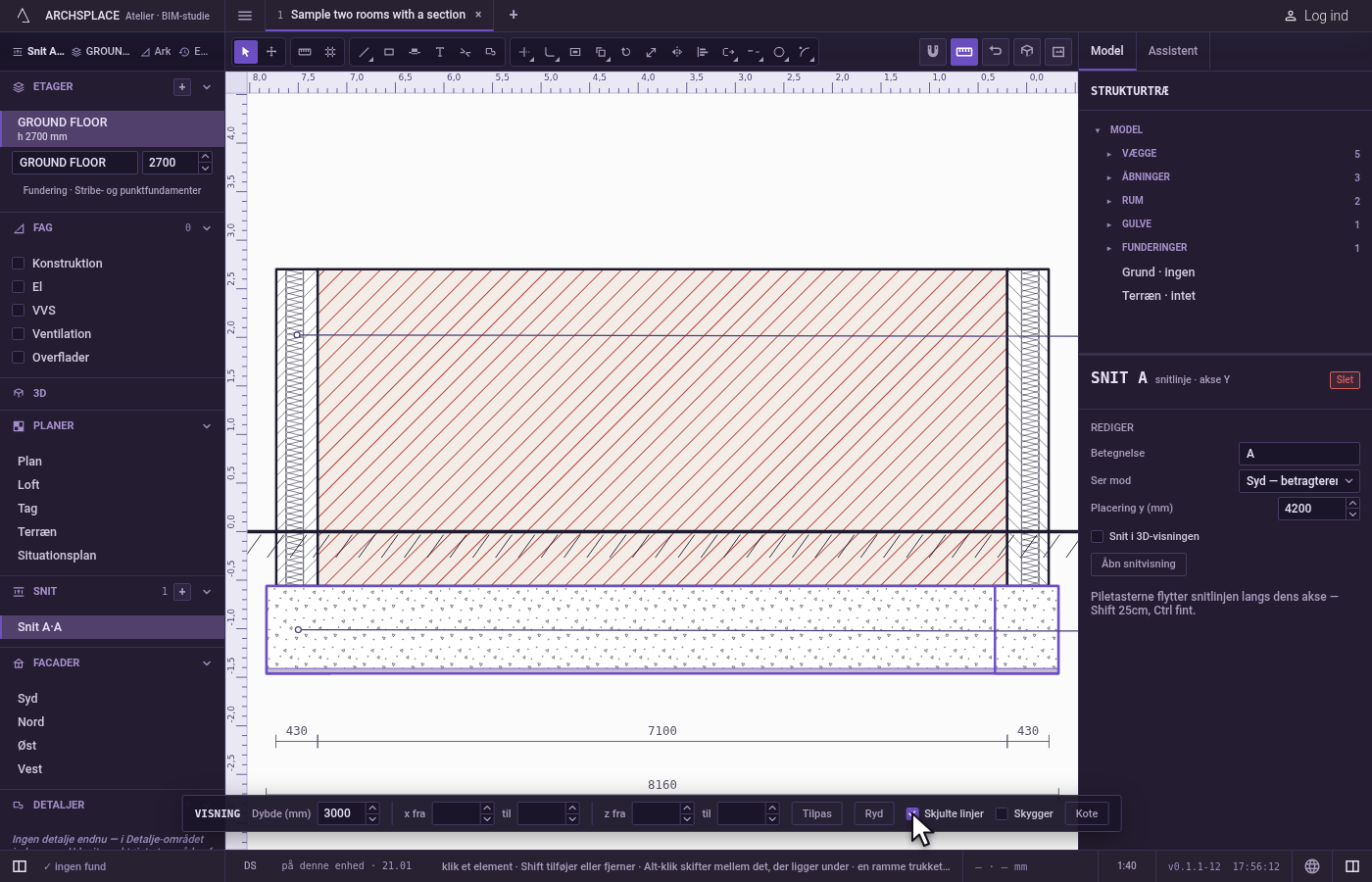

Vis skjulte linjer. Sæt flueben ved Skjulte linjer. Dækkene og væggene bagved tegnes stiplet.
Hvad det afviser
- En udstrækning eller et højdebånd, hvis ende kommer før dets start. Værdien skrives ikke.
- En værdi, der ikke er et tal, i båndets felter: den skrives ikke.
- En blikretning på tværs af snittets akse. Et snit på tværs af Y ser kun mod nord eller syd, et på tværs af X kun mod øst eller vest.
Hvad det skriver i kontrakten
Snittene er projektets stations, hvert med sin axis, sin at (placeringen), sin label og sin look. Båndet skriver på samme post: depth, span og heights med hidden, shadows og de spots, der er placeret med Kote. Ryd tager depth, span og heights ud. Hver ændring er ét trin, som ét Ctrl+Z tager tilbage. Snit i 3D-visningen skriver intet: det hører til sessionen.
Ofte stillede spørgsmål
Hvordan vender jeg den retning, et snit ser?
Vælg dets snitlinje på planen, og vælg den anden side i Ser mod. Et snit på tværs af Y-aksen ser mod nord eller syd, et på tværs af X-aksen mod øst eller vest.
Hvordan forhindrer jeg et snit i at vise hele huset bagved?
Åbn snitvisningen, og skriv en Dybde i båndet VISNING nederst: intet længere væk end det fra snitlinjen tegnes. Tilpas beskærer til det, visningen viser, og Ryd viser hele bygningen igen.
Hvordan flytter jeg en snitlinje præcist?
Vælg den, og skriv dens placering i Placering i panelet til højre. På planen flytter piletasterne den langs dens akse, Skift med 25 cm, med Ctrl (⌘ på en Mac) med et finere trin.
