Visning
Visning i 3D
Menuen Visning bestemmer, hvordan 3D-modellen ses: dens fladestil (skyggelagt, røntgen eller trådmodel), dens skygger og omgivelsesskygge, dens fokus fra en flad aksonometri til et vidvinkelperspektiv, og de snit, der åbner den. Det er valg for din skærm, aldrig for projektet, og intet, du indstiller her, ændrer modellen.
Hvad det er
Menuen Visning samler, hvordan 3D-modellen vises. Den åbnes fra sin knap i 3D-visningens linje, hvis ikon viser den fladestil, der er i brug, eller fra Vis, Visning…. Den rummer:
- Fladestil, tre valg side om side. Skyggelagt viser hver flade i én lys grå med sine kanter, belyst af et studielys, der drejer med visningen. Røntgen gør fladerne gennemsigtige og viser alle kanter igennem dem. Trådmodel viser kun kanterne.
- Skygger, de skygger, solen kaster. I en modelleringsvisning holdes de halvt så dybe.
- Omgivelsesskygge, en blød mørkning der, hvor flader mødes, som får hjørner og fordybninger til at stå frem.
- Fokus, en skyder fra 0 til 60. Ved 0 er visningen aksonometrisk: parallelle linjer forbliver parallelle. Fra 1 til 60 er den et perspektiv med den synsvinkel, bredere jo større tallet er. Udsnittet bevares, når du skifter mellem de to.
- Snit, en liste over alle de snit, projektet tilbyder: plansnittet for hver etage og hvert af projektets snit efter dets bogstav. Sæt flueben ved et hvilket som helst af dem, alene eller sammen, så skæres modellen der.
- Snitplaner, som viser eller skjuler snittenes orange rammer i visningen.
Det hele huskes i denne browser eller på denne computer, så 3D-visningen åbner, som du forlod den.
Hvornår du bruger det
- Når du vil se ind i modellen med røntgen eller kun kontrollere linjerne med trådmodel.
- Når skygger eller omgivelsesskygge skal slås fra på en langsom computer, eller til for et billede.
- Når du vil vise en bygherre et perspektiv, eller en flad aksonometri, der kan måles med øjet.
- Når modellen skal skæres ved en etage for at se et dæk oppefra, eller ved et snit.
Trinnene
Åbn menuen. Klik på knappen Visning i 3D-visningens linje, eller vælg Vis, Visning….

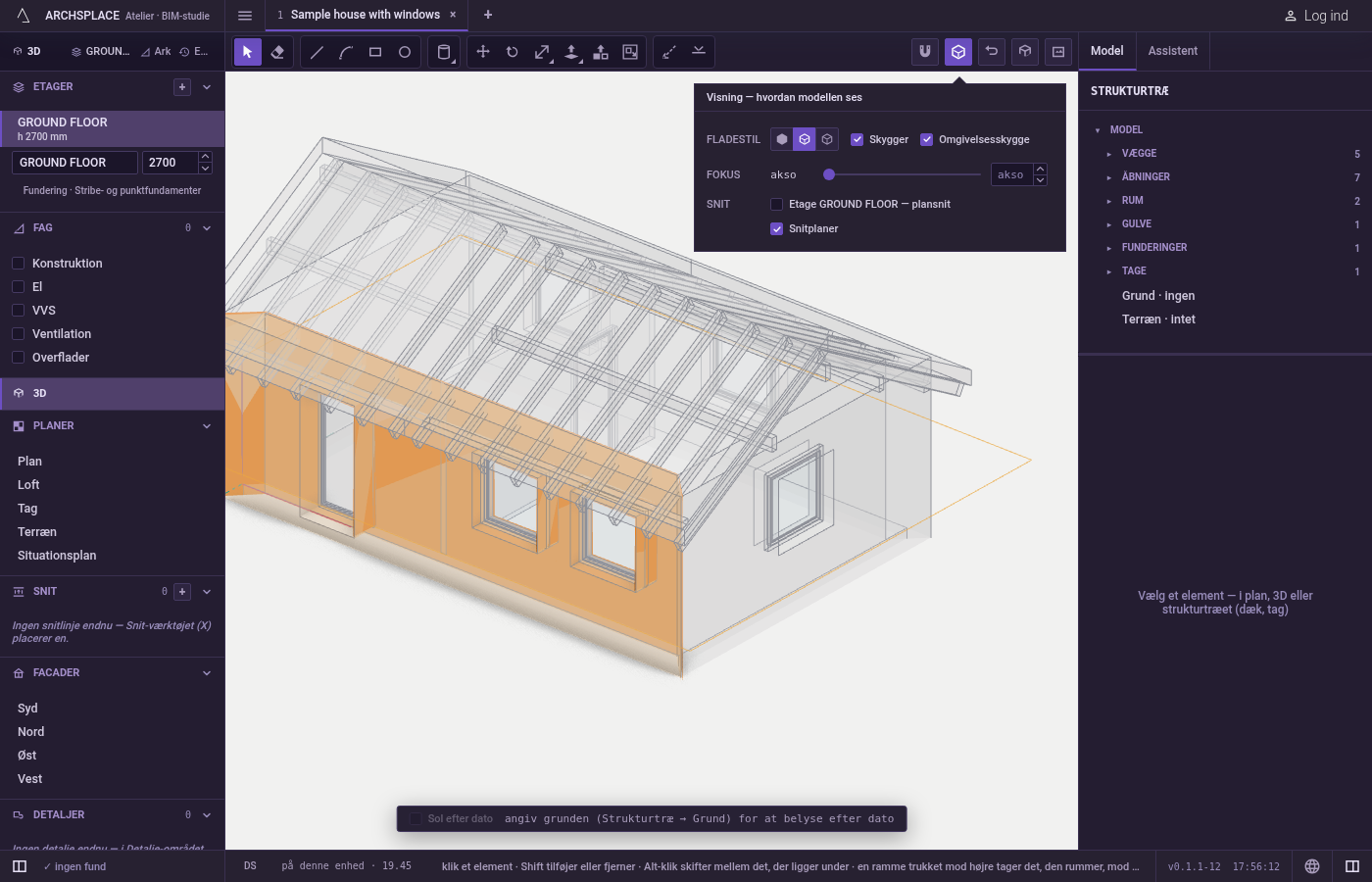

Vælg fladestilen. Klik på Skyggelagt, Røntgen eller Trådmodel.

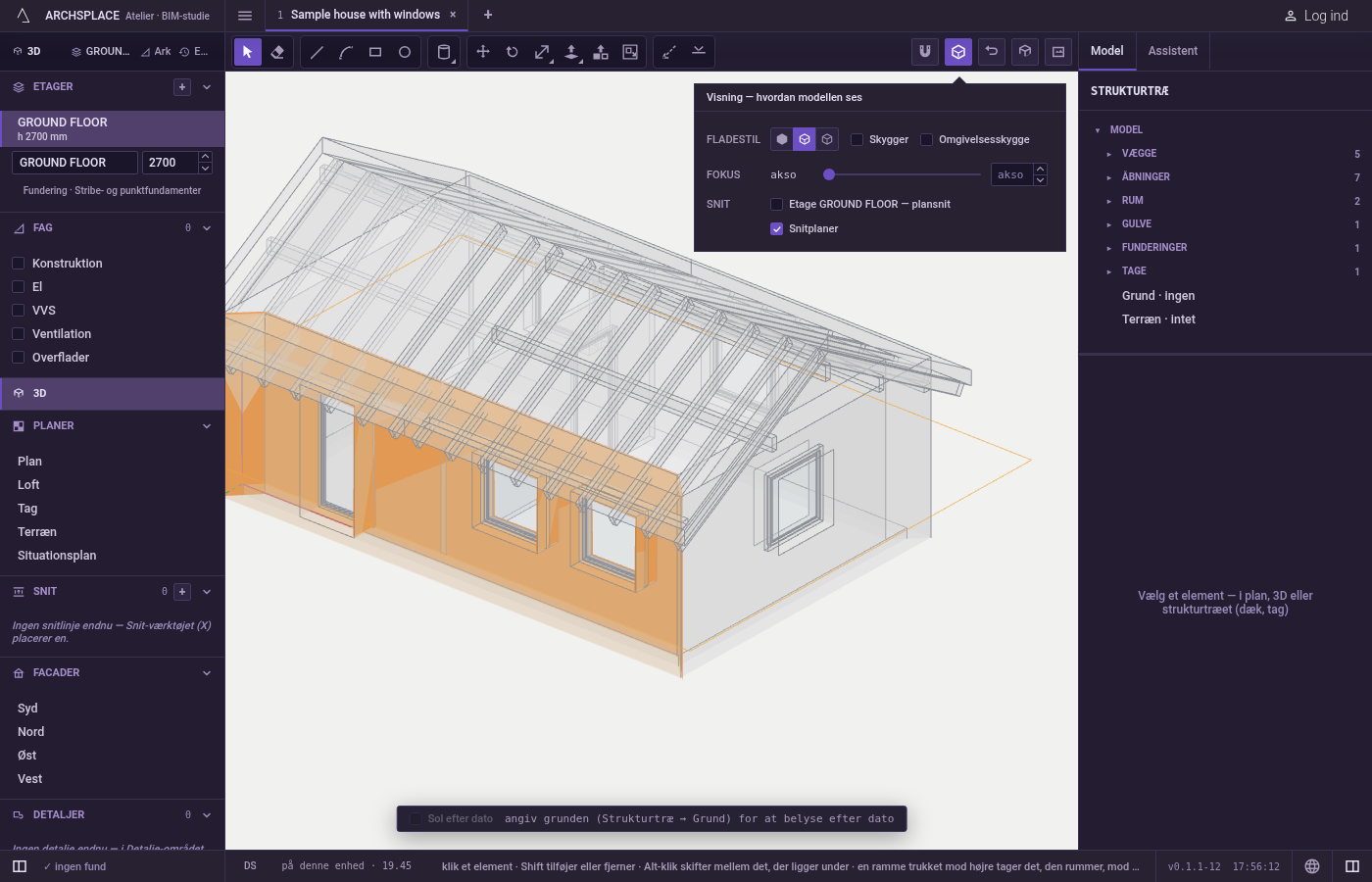

Indstil lyset. Sæt eller fjern flueben ved Skygger og Omgivelsesskygge.

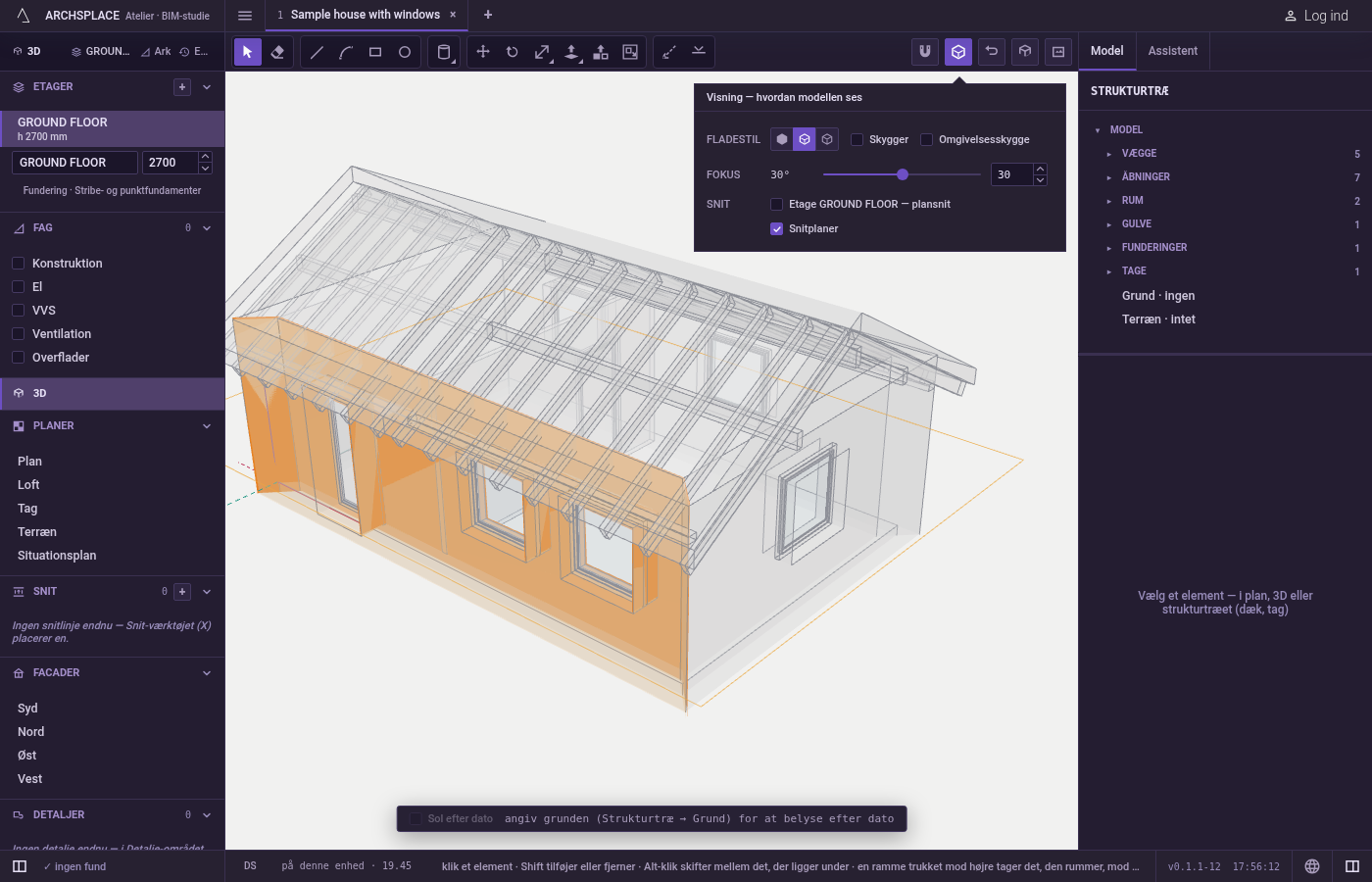

Indstil fokus. Træk i skyderen, eller skriv et tal fra 0 til 60. Lad feltet stå tomt, eller skriv 0, for aksonometri.

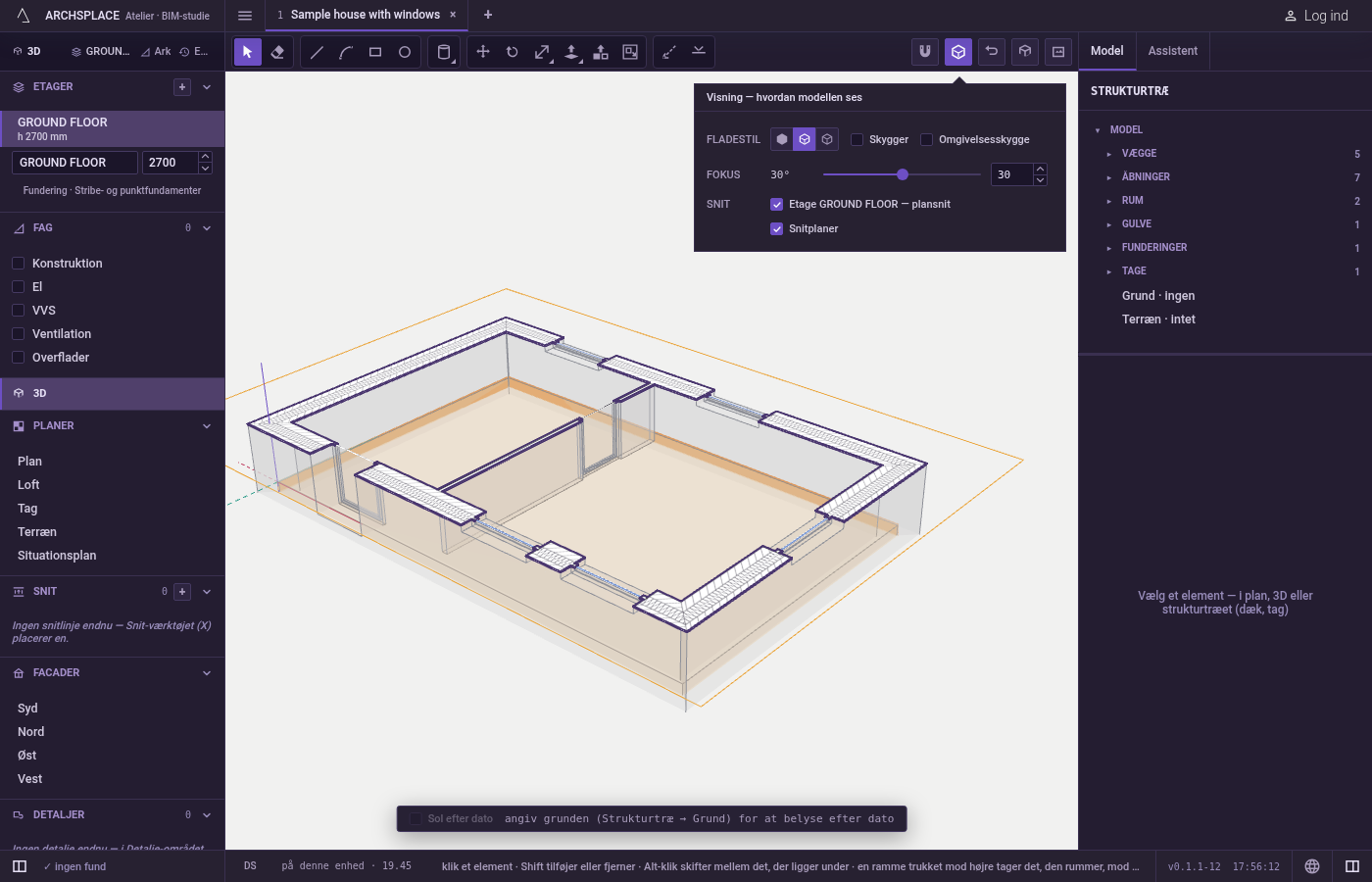

Vælg snittene. Sæt flueben ved de etager og snit, der skal skære modellen. Sæt flueben ved Snitplaner for at se deres rammer i visningen, hvor et klik på en ramme vælger den, og et dobbeltklik slår dens snit til eller fra.

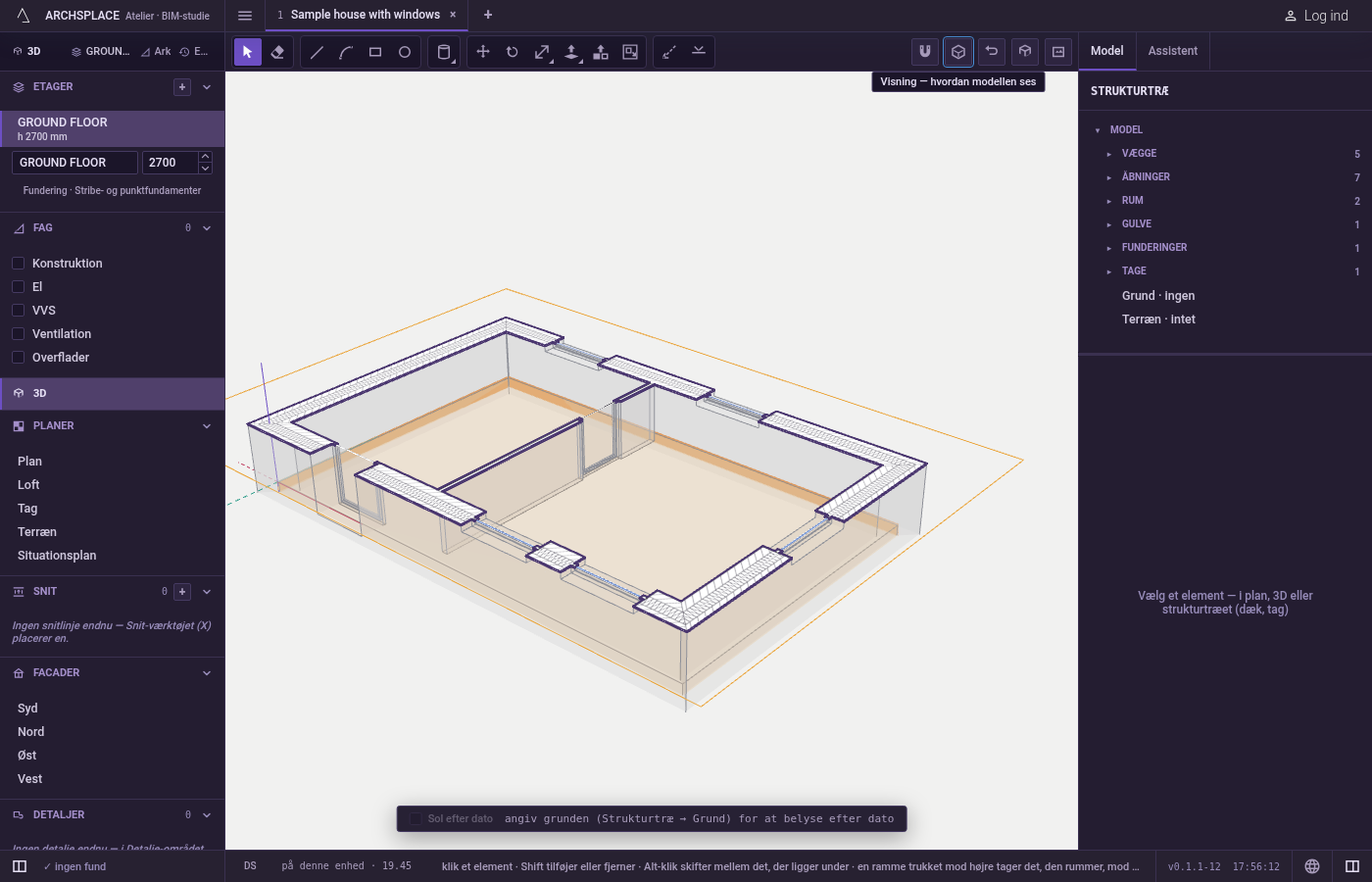

Luk menuen. Tryk på
Esc, klik uden for den, eller brug dens lukkeknap.
Hvad det afviser
- Et fokus uden for 0 til 60. En skrevet værdi holdes inden for det område.
- At flytte en etages ramme. En etages højde sættes i listen Etager; at trække i dens ramme afvises med en besked.
- At ændre modellen. Intet i denne menu redigerer projektet; et snit skjuler kun det, der ligger foran det.
Hvad det skriver i kontrakten
Intet. Fladestilen, skyggerne, omgivelsesskyggen, fokus og snittene er valg for visningen, gemt i denne browser eller på denne computer. De snit, der står under Snit, er projektets egne; de placeres med værktøjet Snitplan eller tegnes på planen.
Ofte stillede spørgsmål
Hvordan ser jeg gennem vægge i 3D-visningen?
Åbn menuen Visning, og vælg Røntgen under Fladestil. Alle flader bliver gennemsigtige, og alle kanter ses igennem. Trådmodel viser kun kanterne.
Hvordan skifter jeg mellem aksonometri og perspektiv?
Brug fokusskyderen i menuen Visning. Ved 0 er visningen aksonometrisk uden forsvindingspunkt; fra 1 til 60 grader er den et perspektiv, bredere jo større tallet er. Udsnittet bevares, når du skifter.
Hvordan skærer jeg 3D-modellen ved en etage?
I menuen Visning sætter du under Snit flueben ved den etages plansnit. Modellen skæres der, hvor etagens plan er skåret. Flere snit, etager og projektsnit sammen, kan være slået til på én gang.
Gemmes disse indstillinger i mit projekt?
Nej. De huskes i denne browser eller på denne computer og gælder for alle projekter, du åbner; selve projektet ændres aldrig.
