Bue om centrum

Bue om centrum tegner en ægte bue i skitseeditoren ud fra et startpunkt, et centrum og en slutning angivet af markørens retning fra centrum eller af en vinkel, du skriver. Buen går mod uret fra starten, medmindre den skrevne vinkel er negativ.

Hvad det er

Bue om centrum tegner en bue på en cirkel, du definerer ved dens centrum og ét punkt på den, starten. Buen går fra starten, mod uret om centrum, til det punkt på cirklen, der ligger i markørens retning. Eller du skriver den vinkel, den dækker, i grader: positiv mod uret, negativ med uret. Radius er altid afstanden fra centrum til starten.

Det er buen at bruge, når centrum kendes, for eksempel en bue, hvis centrum ligger på vederlagslinjen.

Hvornår du bruger det

Når du vil tegne en bue ud fra dens kendte centrum og vederlagspunkt.
Når du vil tegne en bue over en præcis vinkel, for eksempel en kvartcirkel.

Trinnene

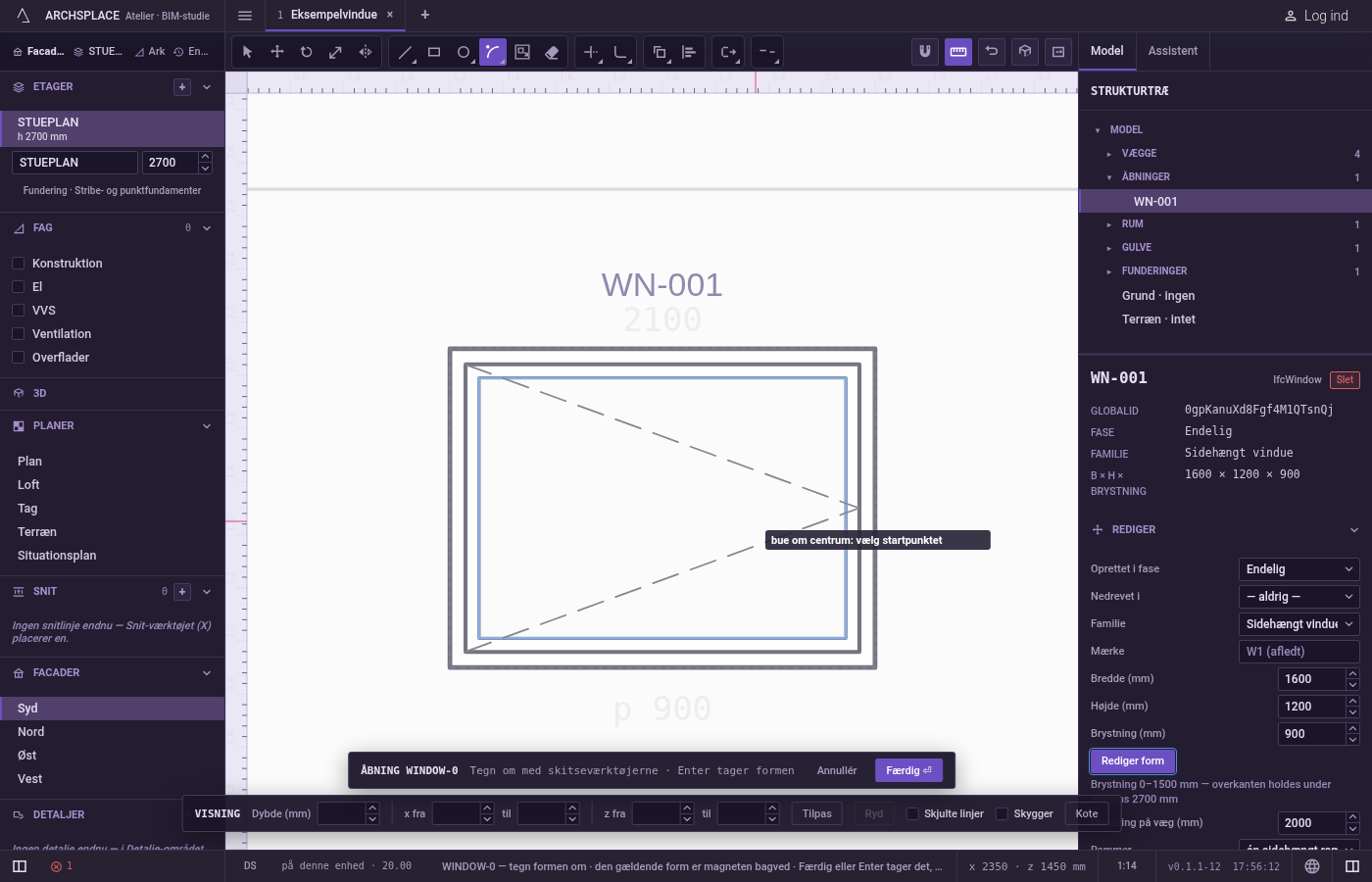

Tag Bue om centrum. I skitseeditoren (se Vælg for vejene ind) skriver du A og derefter C hurtigt efter hinanden, eller klikker på Bue om centrum i editorens værktøjslinje. Teksten ved markøren siger bue om centrum: vælg startpunktet.

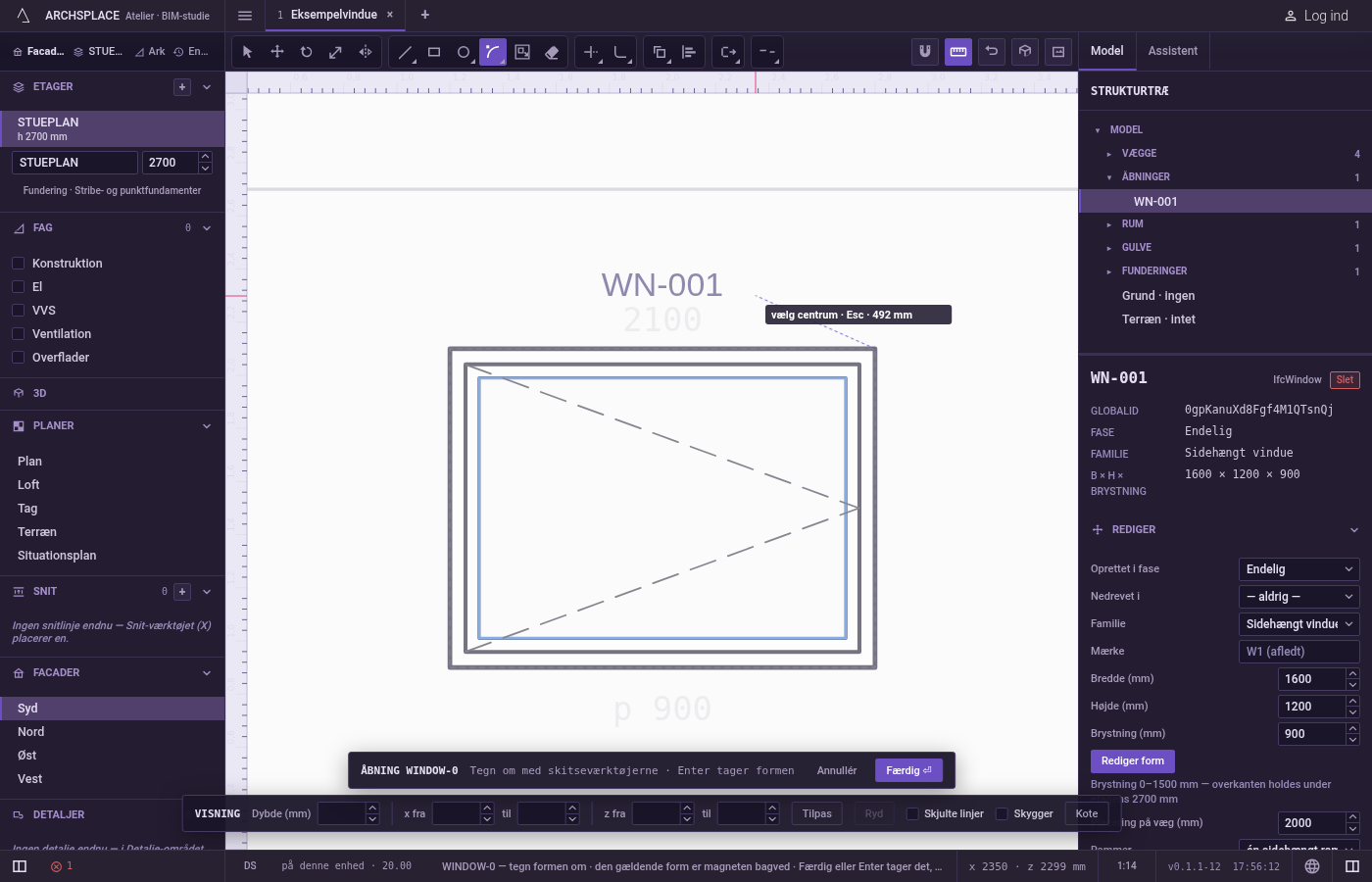

Klik starten. Den fanger hjørner, midtpunkter, skæringer, den nedtonede gældende form og visningens linjer. Du kan også skrive den som x;y fra editorens nulpunkt, åbningens midte i gulvhøjde eller planens nulpunkt.

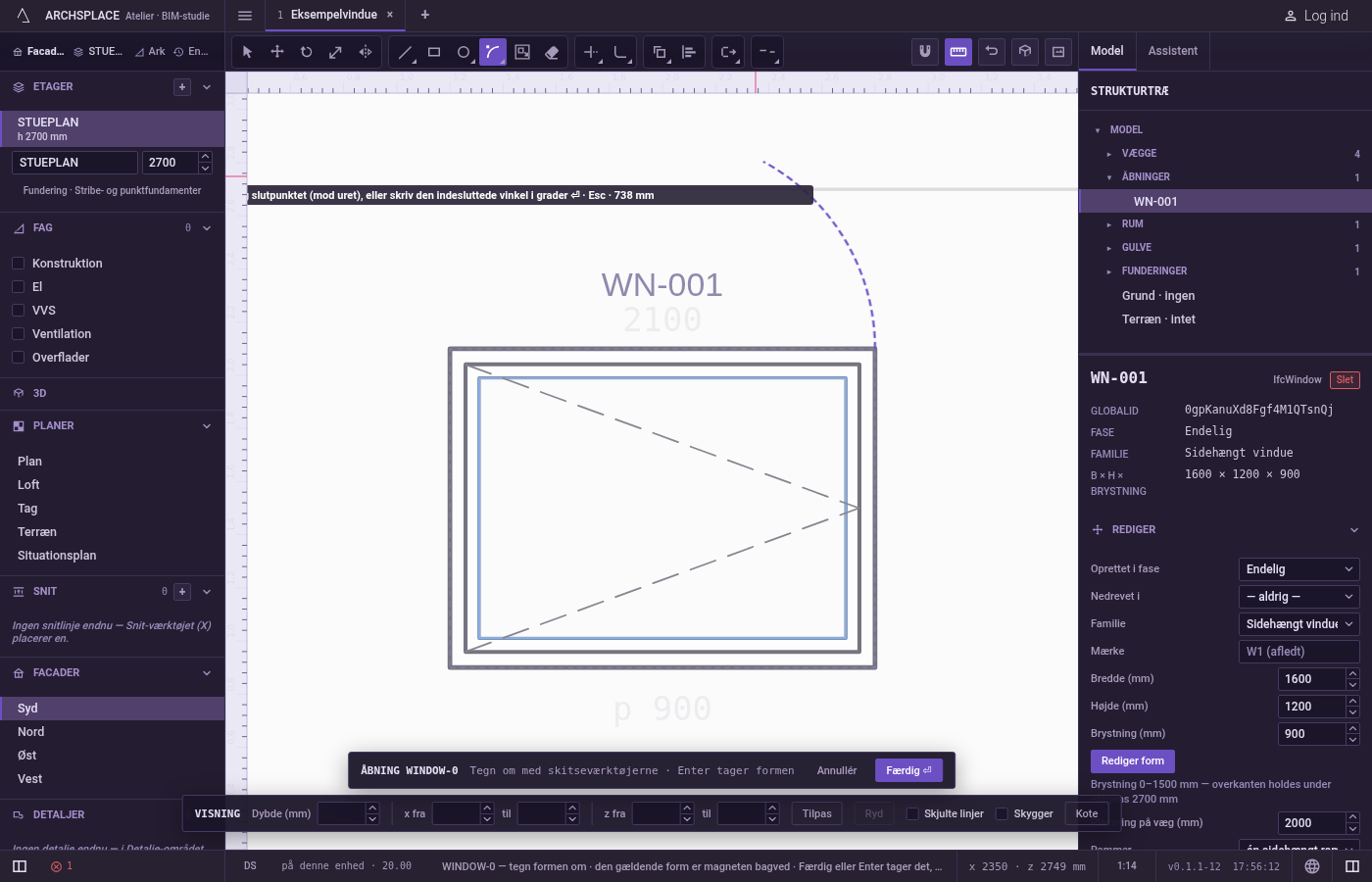

Klik centrum. Det fanger på samme måde og kan også skrives som et punkt, @dx;dy målt fra starten.

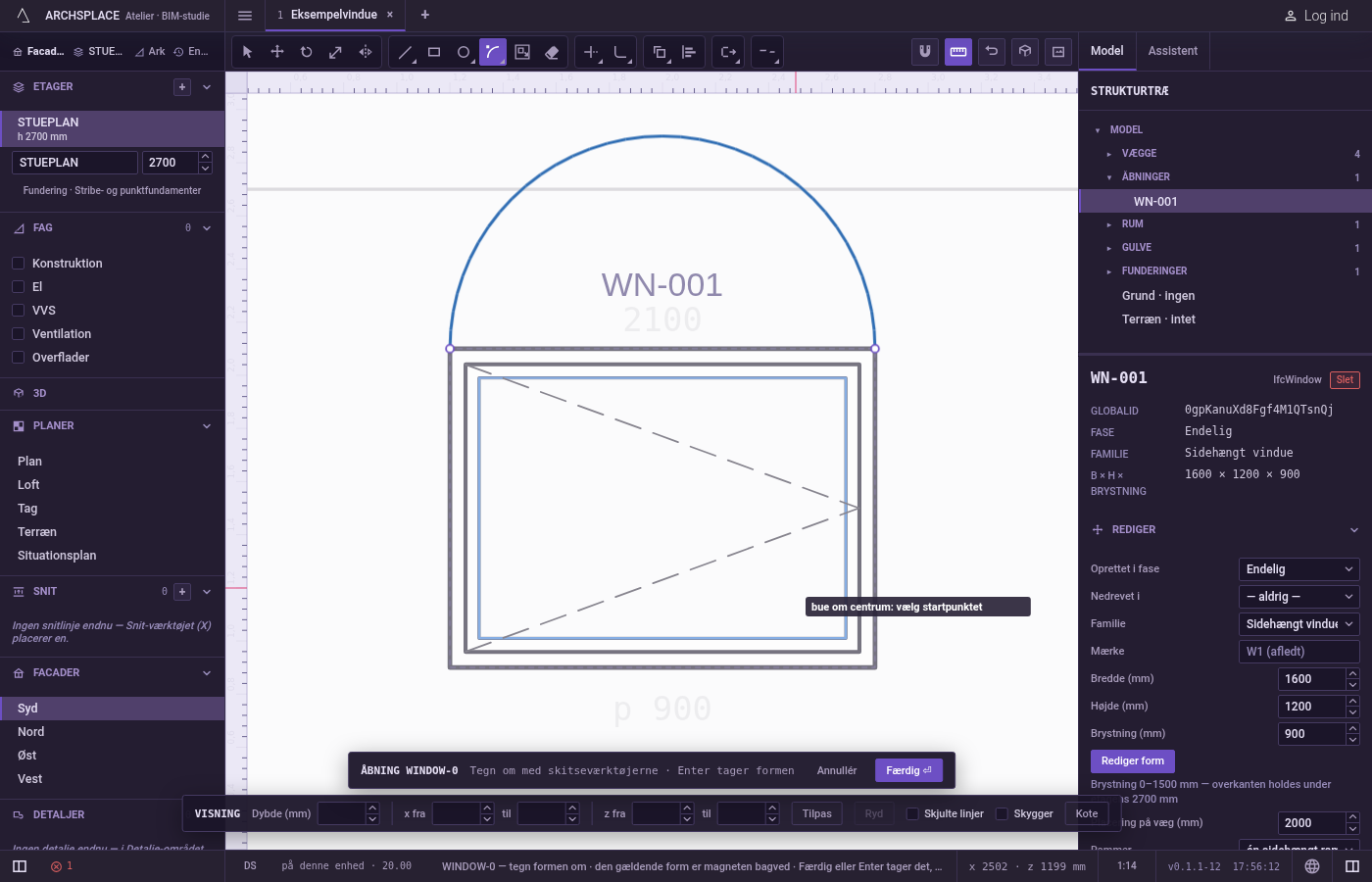

Peg slutningen ud, eller skriv vinklen. Buen følger markøren, mod uret fra starten. Klik for at tegne den. Eller skriv den vinkel, den dækker, i grader, og tryk på Enter: 90 for en kvartcirkel mod uret, -90 med uret.

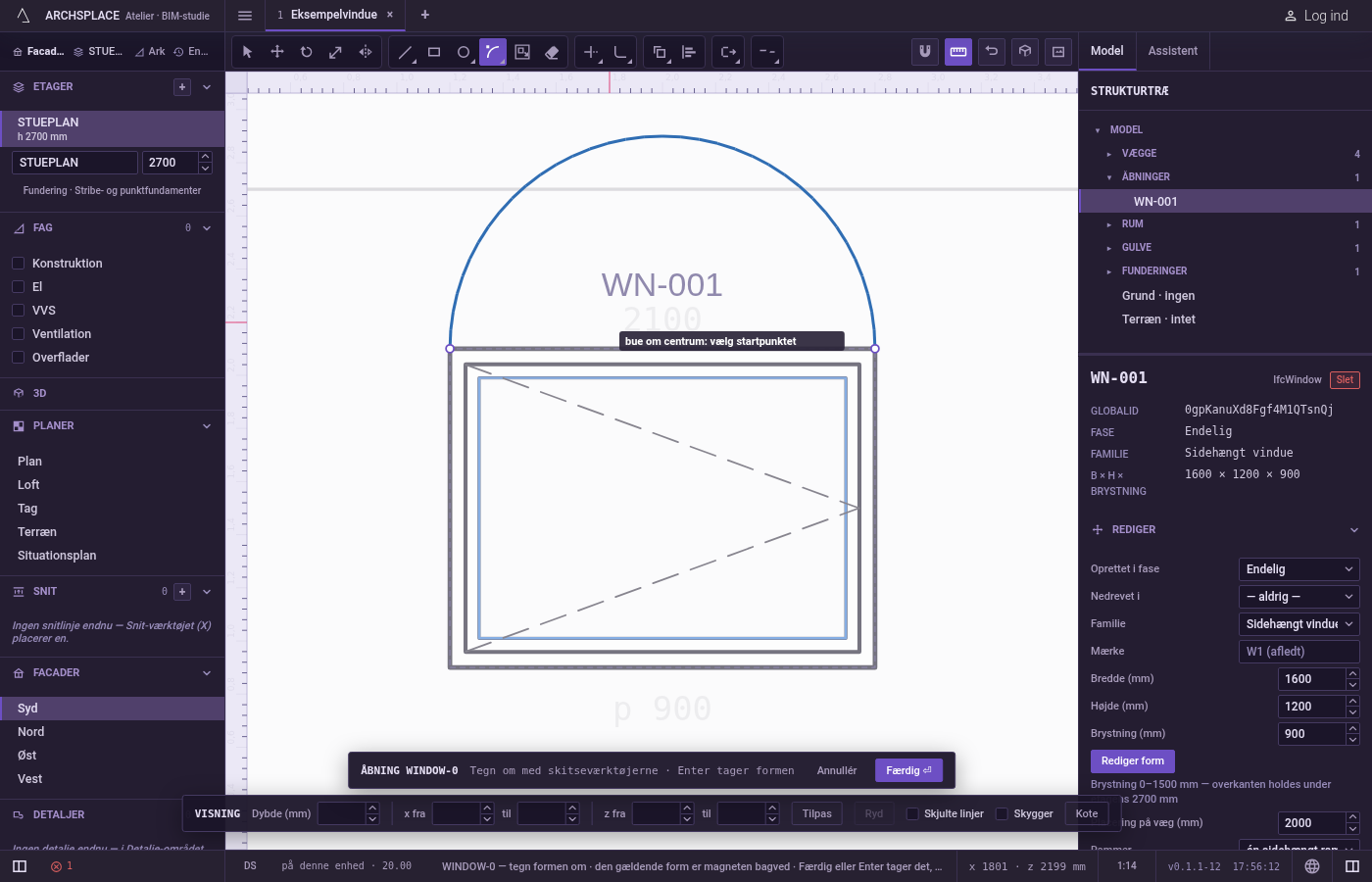

Fortsæt. Buen tegnes og forbliver valgt, og værktøjet venter på den næste. Esc dropper de angivne punkter og går derefter tilbage til Vælg.

Hvad det afviser

Et centrum oven på starten. En cirkel uden radius giver ingen bue, og teksten siger det punkt danner ingen figur.
En vinkel på ingenting eller en hel omgang. En slutning i startens retning, en vinkel på 0, eller 360 og derover, afvises på samme måde. Tegn en hel cirkel med Cirkel.
En vinkel skrevet for tidligt. Vinklen tages først efter centrum. Et tal alene skrevet før gør ingenting.
Med uret med markøren. Markøren giver altid buen mod uret. Skriv en negativ vinkel for den anden vej.

På en facade læses mod uret i åbningens eget koordinatsystem, som kan vise sig omvendt på skærmen, afhængigt af hvilken vej væggen løber. Forhåndsvisningen viser altid den bue, du får.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Hver bue er ét trin inde i editoren, og Ctrl+Z går tilbage gennem dem. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

En bue lukker kun et omrids sammen med dine andre linjer. Den bliver en bue-værdi, det tredje tal på det punkt, hvor den begynder: 0.414214 for en kvartcirkel, 1 for en halvcirkel.

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg en kvartcirkel?

Tryk på A og derefter C hurtigt efter hinanden, klik starten, klik centrum, skriv så 90 og tryk på Enter. En negativ vinkel, for eksempel -90, drejer den anden vej.

Hvorfor går min bue den lange vej rundt?

Med markøren går buen altid mod uret fra starten til markørens retning. Start fra den anden ende, eller skriv en negativ vinkel, for at gå med uret.

Hvad bestemmer radius?

Afstanden fra centrum til starten. Slutpunktet lander altid på den cirkel, i markørens retning.
