Polygon i moduleditoren

Polygon tegner en regelmæssig polygon med 3 til 64 sider inde i et mønsters modul, om et centrum eller på en af dens sider. Om et centrum giver markøren et hjørne, eller midten af en side, når polygonen tegnes uden om en cirkel.

Hvad det er

Polygon tegner en regelmæssig polygon: alle sider lige lange, alle vinkler ens. Den starter som et kvadrat, indskrevet. Du kan tegne den om et centrum, hvor markøren giver et hjørne (indskrevet) eller midten af en side (omskrevet), eller på én side ud fra den sides to ender. Polygonen er én lukket fuge, og den skal stå hel inde i modulet.

Det er den samme Polygon som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når du vil tegne en sekskant til en bikube, en ottekant til et gulv med ottekanter og små kvadrater, eller en trekant.
Når du kender størrelsen på den cirkel, polygonen passer inden i eller uden om.
Når du kender længden af én side, på måden ud fra side.

Trinnene

Tag værktøjet. Skriv P, O, L efter hinanden, eller klik på Polygon i linjen. Det deler knap med Cirkel, Cirkel med 2 punkter og Cirkel med 3 punkter. Den starter med 4 sider, indskrevet, hver gang du tager den.

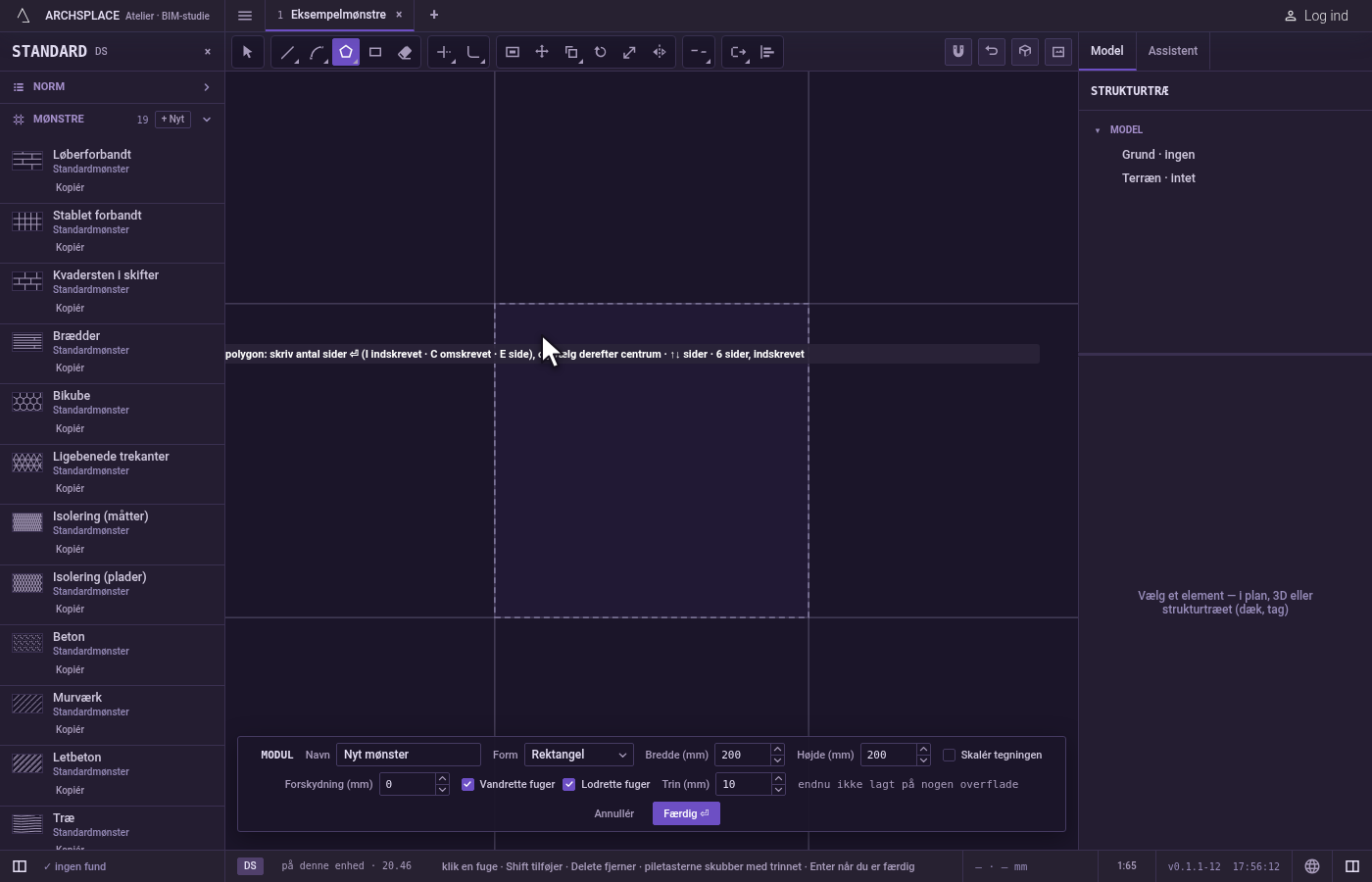

Angiv siderne og måden. Før det første klik skriver du antallet af sider og trykker på Enter. Tryk på I for indskrevet (markøren giver et hjørne), C for omskrevet (markøren giver midten af en side) eller E for at tegne den på én side. Pil op og pil ned tilføjer eller fjerner en side når som helst, og figuren følger med. Teksten viser siderne og måden, for eksempel 6 sider, indskrevet.

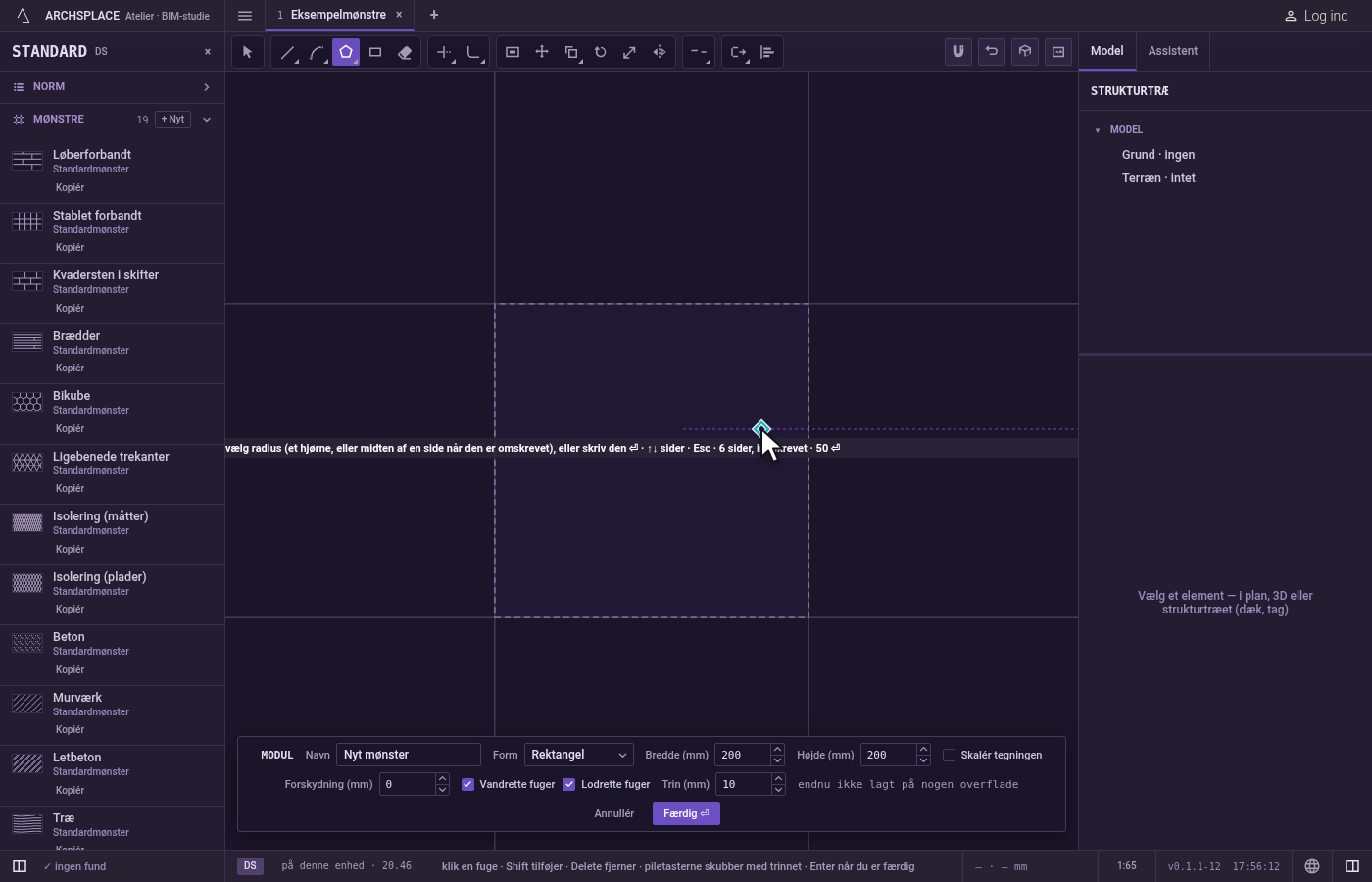

Om et centrum: klik centrum og derefter størrelsen. Klik centrum. Klik så et hjørne (indskrevet) eller midten af en side (omskrevet), eller skriv den afstand fra centrum og tryk på Enter: polygonen drejer mod markøren.

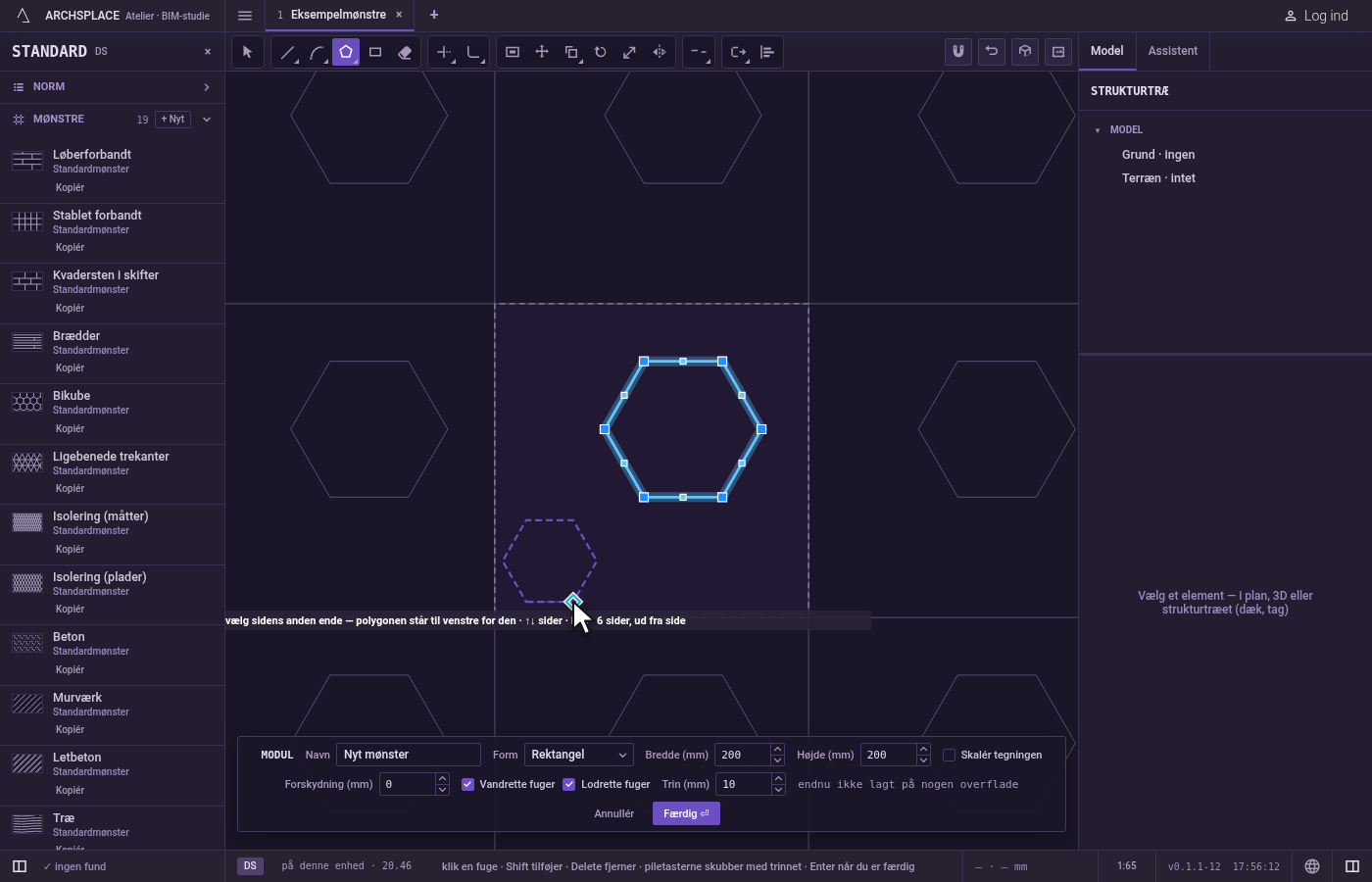

På en side: klik dens to ender. Med E klikker du den ene ende af en side og derefter den anden. Polygonen står til venstre for den side, set fra den første ende mod den anden.

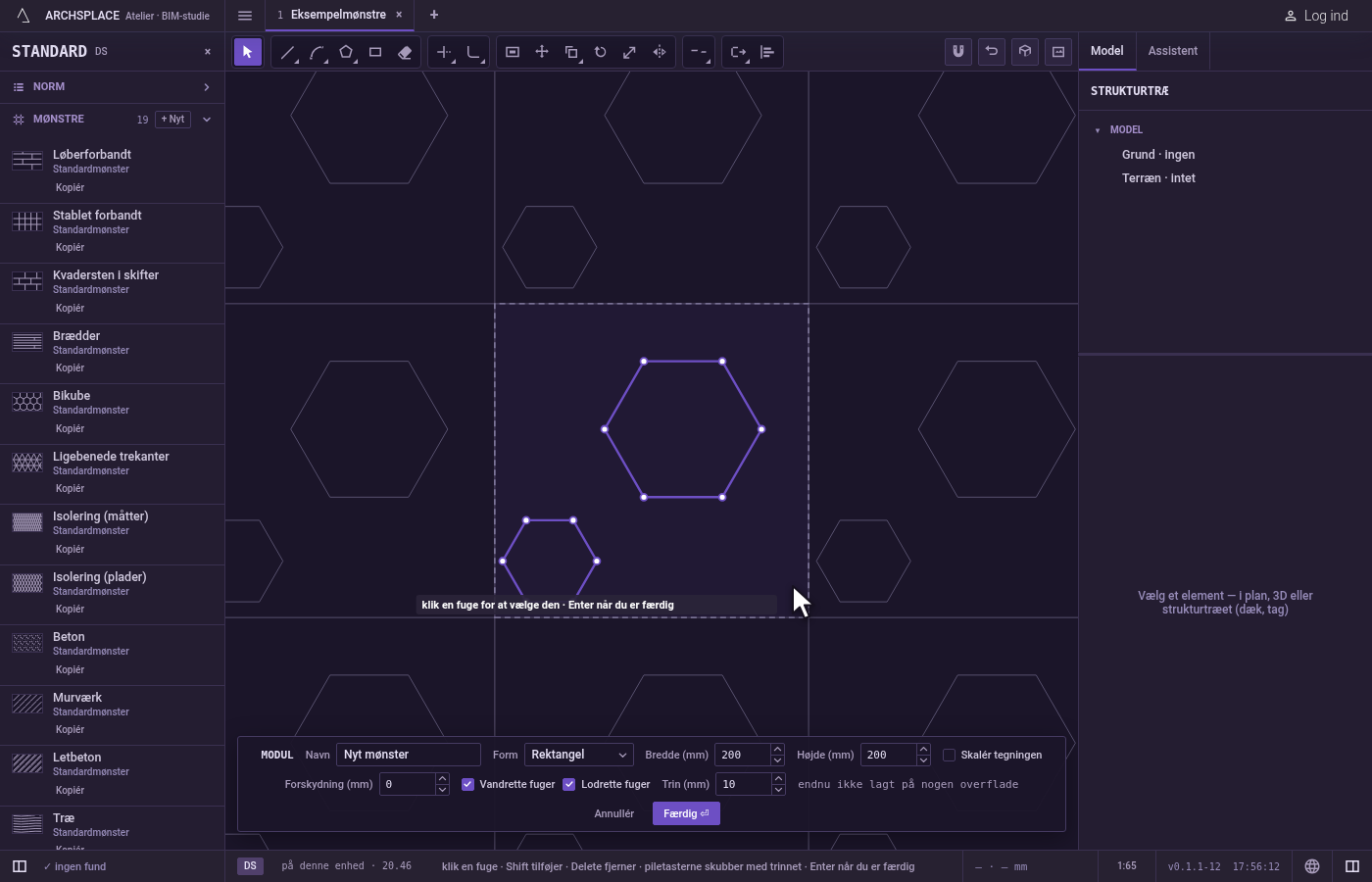

Tegn den næste, eller afslut. Polygonen står, valgt, og værktøjet venter på den næste. Esc dropper det punkt, du placerede, og forlader derefter Polygon til fordel for Vælg. Ctrl+Z fortryder den sidste polygon. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

For få eller for mange sider. En polygon har 3 til 64 sider, og ethvert andet tal afvises med de ord.
En polygon, der forlader modulet. Ville en del af den stå uden for modulet, tegnes intet, og editoren siger en figur skal blive inde i modulet.
En størrelse på ingenting. Et andet klik på centrum, eller en sides to ender i samme punkt, giver ingen figur, og teksten siger det punkt danner ingen figur.
Editorens andre taster før det første klik. Mens Polygon venter på sit første punkt, hører I, C og E til den, så de åbner ikke Cirkel eller Slet. Klik på de værktøjer i linjen, eller tryk først på V.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne. En polygon gemmes som én lukket fuge med hjørnerne i rækkefølge. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg en sekskant?

Tag Polygon, skriv 6 og tryk på Enter, klik centrum, og klik så et hjørne, eller skriv afstanden fra centrum til et hjørne og tryk på Enter.

Hvad er forskellen på indskrevet og omskrevet?

Indskrevet giver markøren et hjørne, så polygonen passer inden i den cirkel, du peger ud. Omskrevet (C) giver markøren midten af en side, så polygonen lægger sig uden om den cirkel.

Hvordan tegner jeg en polygon ud fra længden af én side?

Tryk på E før det første klik, og klik så en sides to ender. Polygonen står til venstre for siden, set fra den første ende mod den anden.
