Bue med radius i moduleditoren

Bue med radius tegner en buet fuge inde i et mønsters modul ud fra dens to ender og en radius, buende ud mod den side, du peger på. Du angiver radius ved at pege eller ved at skrive den, og den bue, der tegnes, er den korteste mellem de to ender.

Hvad det er

Bue med radius tegner en bue mellem to punkter, du allerede kender, med en radius, du vælger. Efter de to ender siger markøren to ting: den side, buen buer ud mod, og, ved dens afstand fra midten af linjen mellem enderne, radius. Den bue, der tegnes, er altid den korteste mellem de to ender, altså højst en halvcirkel. Buen er én fuge, og den forbliver en ægte bue overalt.

Det er den samme Bue med radius som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når to punkter skal forbindes med en bue med en kendt radius.
Når en side mellem to hjørner, du allerede har, skal bues.
Kender du i stedet et punkt, kurven går igennem, er Bue enklere.

Trinnene

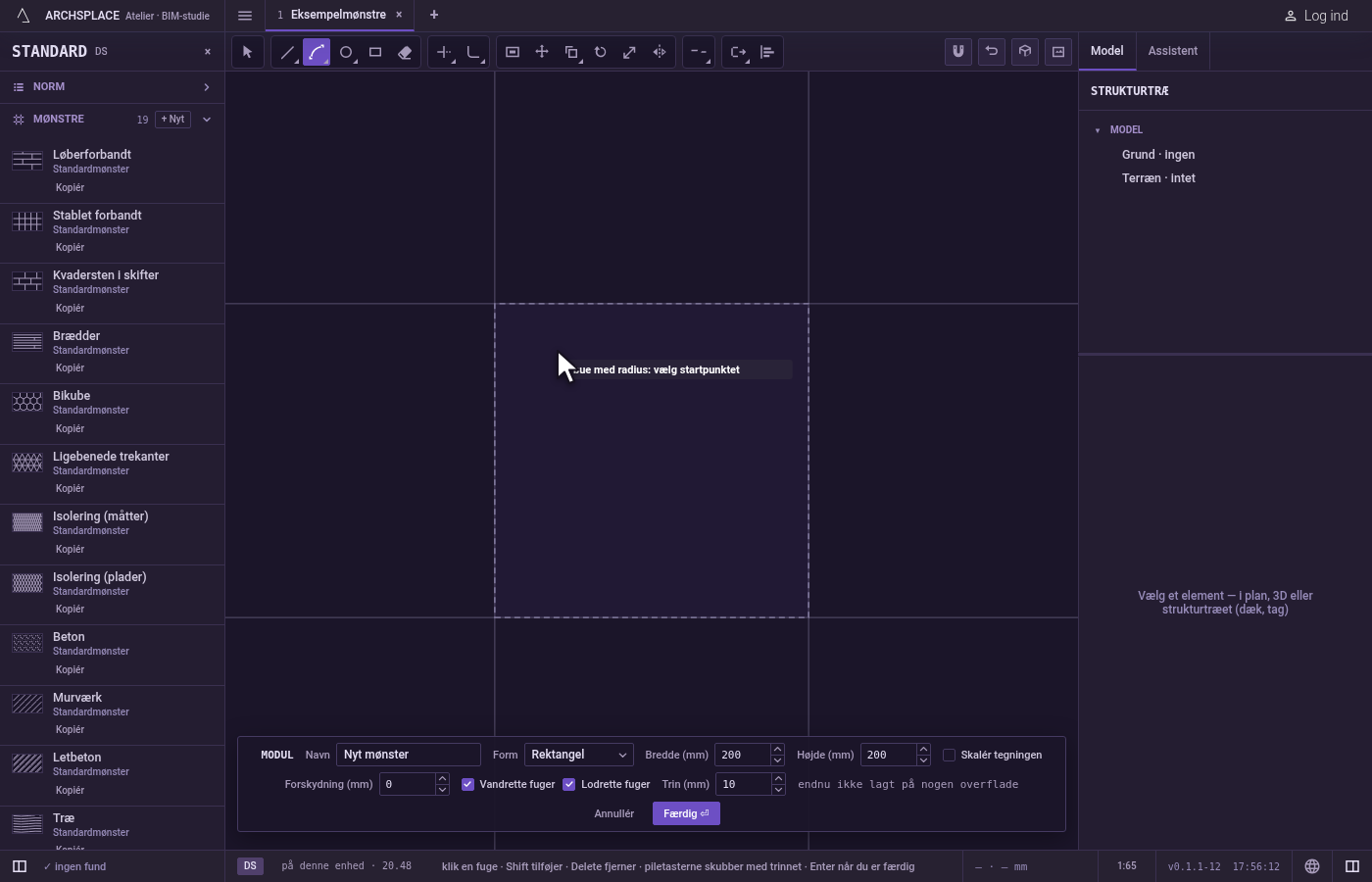

Tag værktøjet. Skriv A og derefter S efter hinanden, eller klik på Bue med radius i linjen. Det deler knap med Bue og Bue om centrum. A åbner Bue et øjeblik, og S fuldender denne.

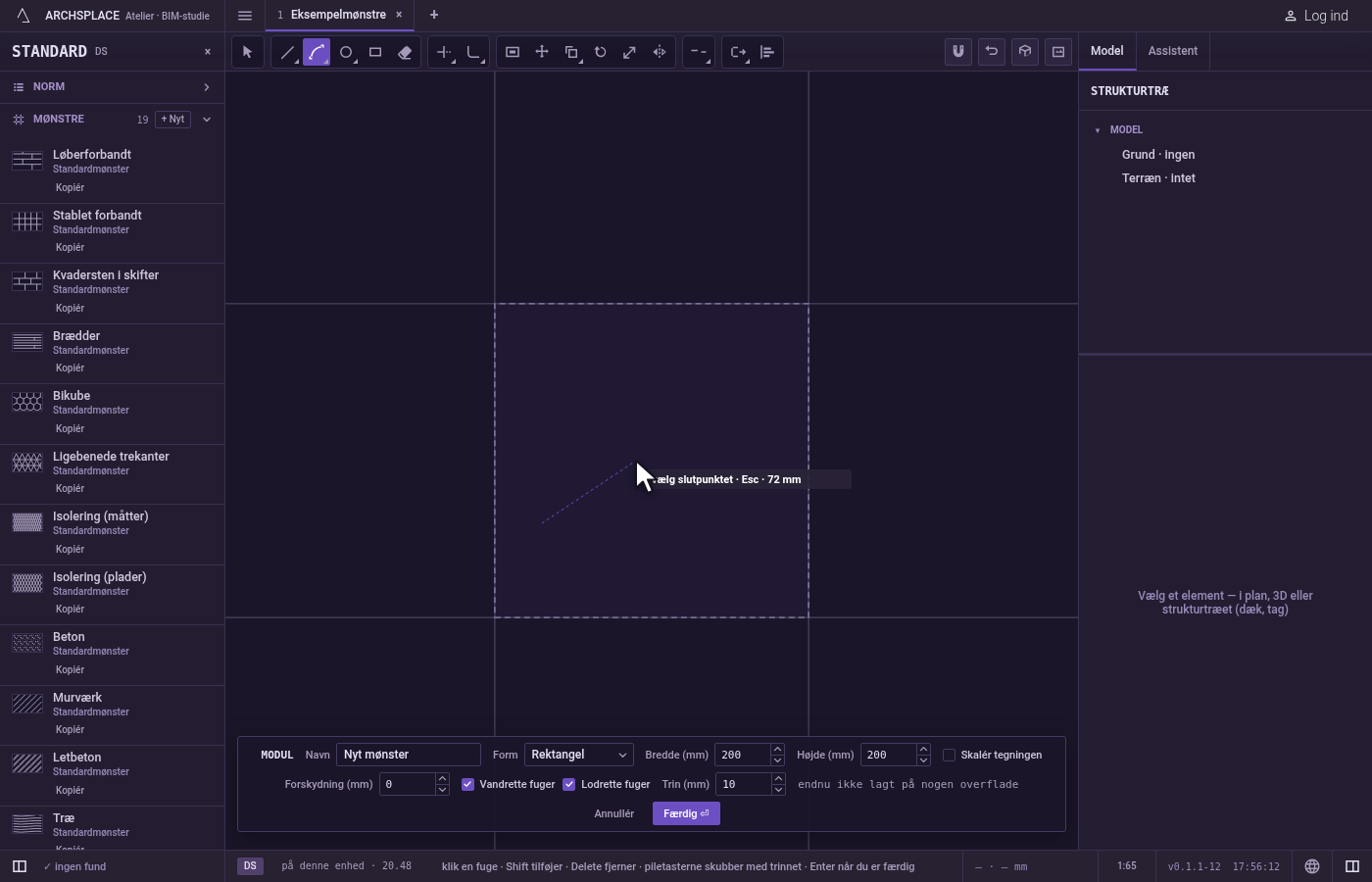

Vælg starten. Klik den, eller skriv x;y og tryk på Enter, målt fra modulets nederste venstre hjørne.

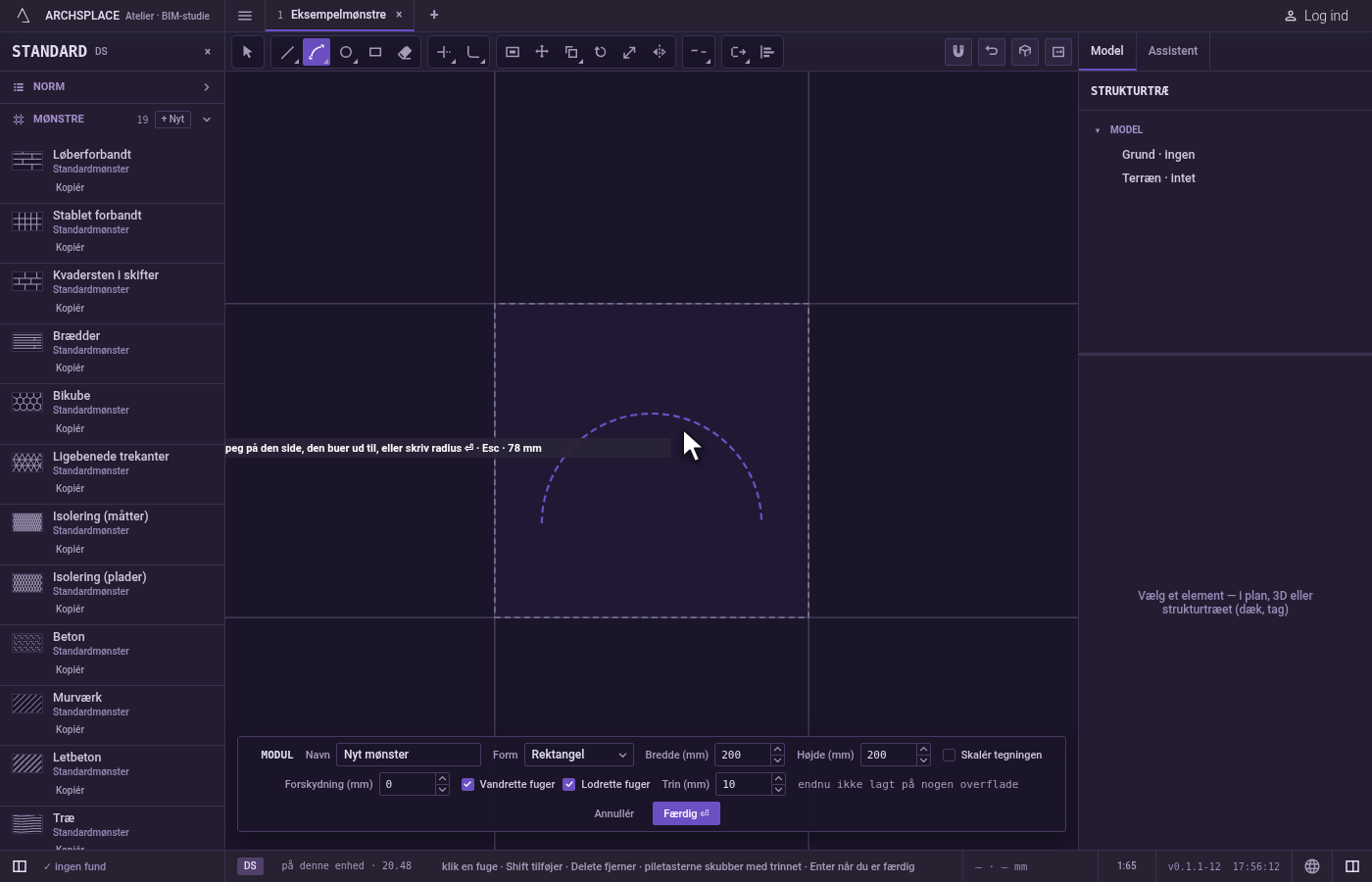

Vælg slutningen. Klik den.

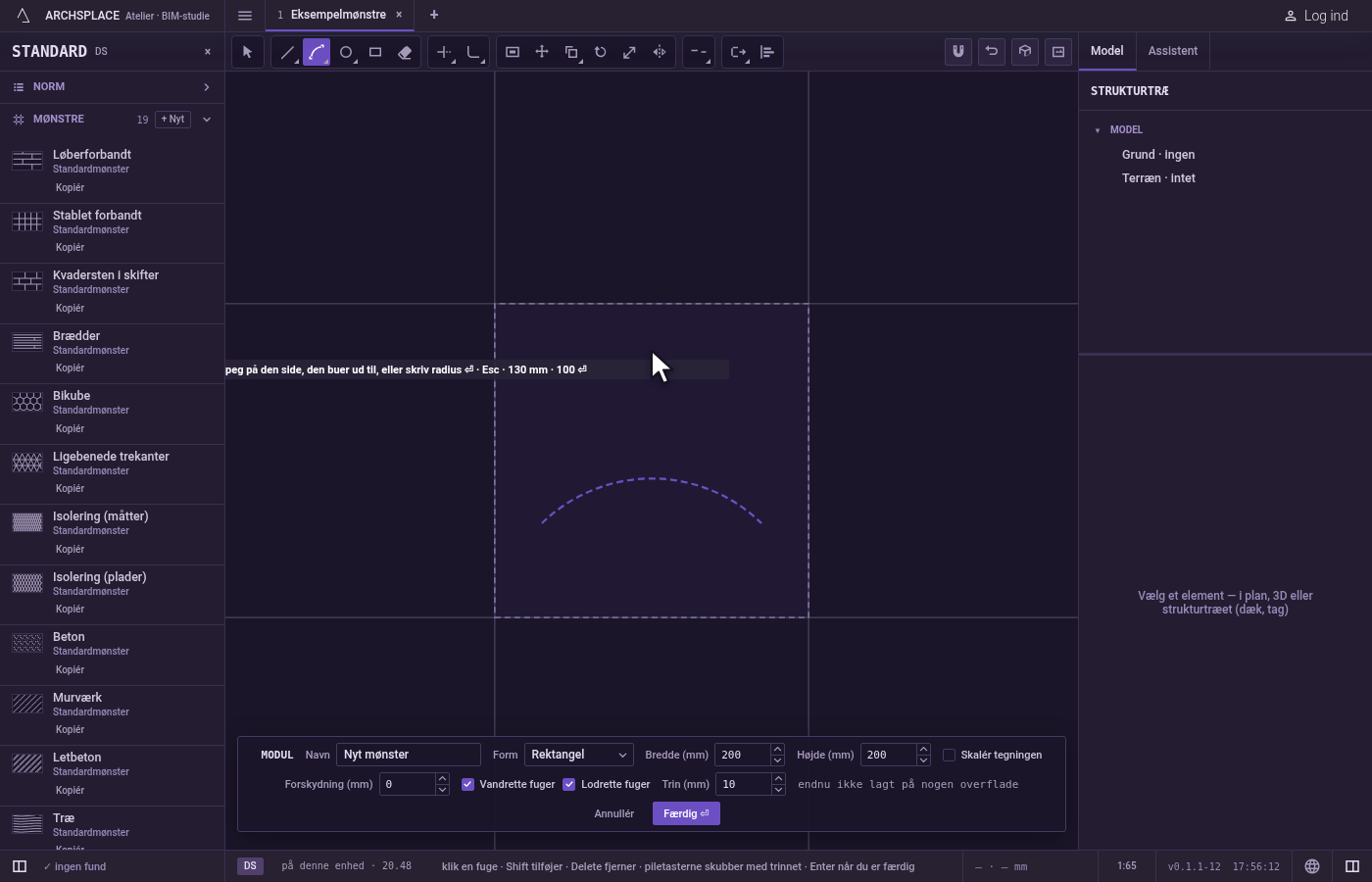

Angiv siden og radius. En spøgelsesbue følger markøren og buer ud mod dens side. Klik for at tegne den. For at være præcis holder du markøren på den side, du vil have, skriver radius og trykker på Enter. Tegnes spøgelsesbilledet i afvisningsfarven, ville klikket blive afvist.

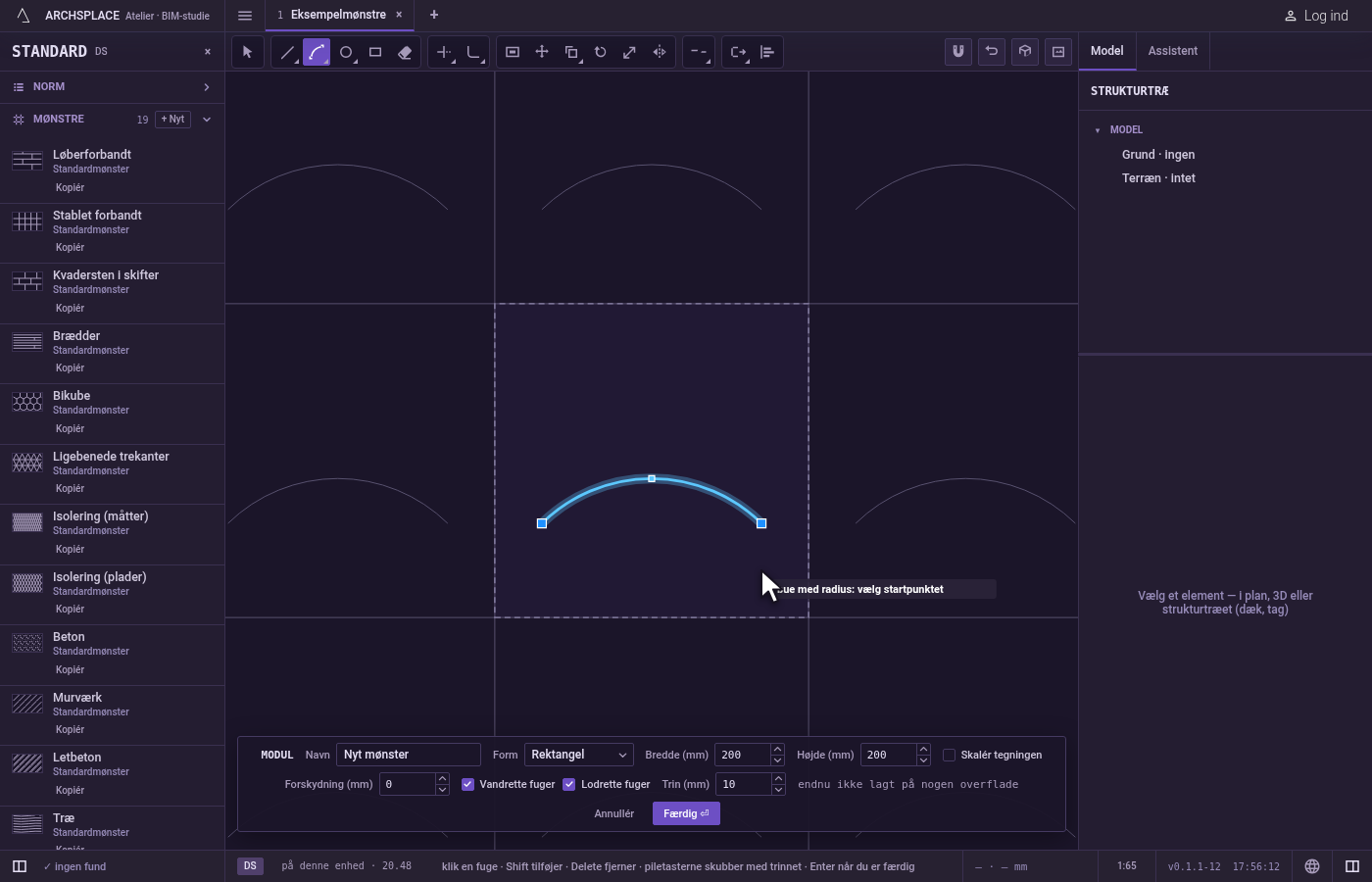

Tegn den næste, eller afslut. Buen står, valgt, og værktøjet venter på en ny start. Esc dropper de punkter, du placerede, og forlader derefter værktøjet til fordel for Vælg. Ctrl+Z fortryder den sidste bue. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

En for kort radius. En skrevet radius kortere end halvdelen af afstanden mellem de to ender kan ikke nå dem begge, og teksten siger det punkt danner ingen figur. Mens du peger, kommer radius aldrig under den halvdel.
To ender i samme punkt. De giver ingen figur, og teksten siger det.
En bue, der forlader modulet. Ville en del af kurven stå uden for modulet, tegnes intet, og editoren siger en figur skal blive inde i modulet.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne. En bue gemmes som sine to ender med kurven imellem, så den forbliver en ægte bue. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg en bue med en præcis radius mellem to punkter?

Vælg starten og slutningen, peg mod den side, buen skal bue ud mod, skriv radius og tryk på Enter.

Hvorfor blev min skrevne radius afvist?

En radius kortere end halvdelen af afstanden mellem de to ender kan ikke nå dem begge, så ingen bue tegnes. Skriv en større radius.

Kan dette værktøj tegne mere end en halv cirkel?

Nej. Det tegner den korteste bue mellem de to ender. Til en længere bue bruger du Bue om centrum eller Bue.
