Etagepanelet
En etage er ét af projektets plan: dens navn, dens højde og den kote, den står i, som etagerne under den giver. Listen Etager i sidepanelet tilføjer, ordner, omdøber og fjerner dem og åbner hver etages fundering, og etagepanelet viser den etage, der er valgt via sin ramme i 3D-visningen, hvor dens plan skæres, og vejen ind til dens plan.
Hvad det er
Hvert projekt har mindst én etage, Etage 0, 2,80 m høj fra start. Etagerne holdes i afsnittet Etager i sidepanelet med Tilføj etage. Hver etage er en række med sit navn og sin højde, for eksempel h 2,80 m; et klik på en række tager den etage i hånden, og planen viser den. Hver række har, når projektet har mere end én etage:
- knappen til at vise etagen under planen, som tegner den etage under planen for etagen i hånden og lader magneten fange dens linjer;
- to pile, der flytter den op eller ned i stakken;
- et ×, der fjerner den.
Under listen redigeres etagen i hånden: dens navn og dens højde. Under dem åbner Tilføj en fundering til denne etage, eller, når den har en, Fundering og dens system, etagens fundering i panelet til højre.
En etages kote skrives aldrig. Den er summen af højderne på etagerne under den: etagerne stables igen, hver gang en højde ændres, eller en etage tilføjes, flyttes eller fjernes. En etages gulv er dens nulpunkt: dens dæk står i båndet lige under det.
I 3D-visningen kan en etage også vælges via sin ramme. Kolonnen til højre viser så etagepanelet: ETAGE og dens navn, hvor dens plan skæres (1 m over dens gulv), dens Navn og Højde, Snit i 3D-visningen, som skærer 3D i den plans snit, og Åbn dens plan. En linje minder om, at etager tilføjes og fjernes i listen Etager.
Hvornår du bruger det
- Når et hus' etager skal tilføjes, den ene over den anden.
- Når en etages højde fra dæk til dæk skal angives.
- Når en øvre etage skal tegnes oven på den nedre, vist under den.
- Når stueetagen skal have sin fundering.
Trinnene
Tilføj en etage. I sidepanelet klikker du på Tilføj etage. Etage 1 kommer på listen, 2,80 m høj, stående på Etage 0, og planen viser den.
Omdøb den. I navnefeltet under listen skriver du 1. sal og trykker på
Enter.

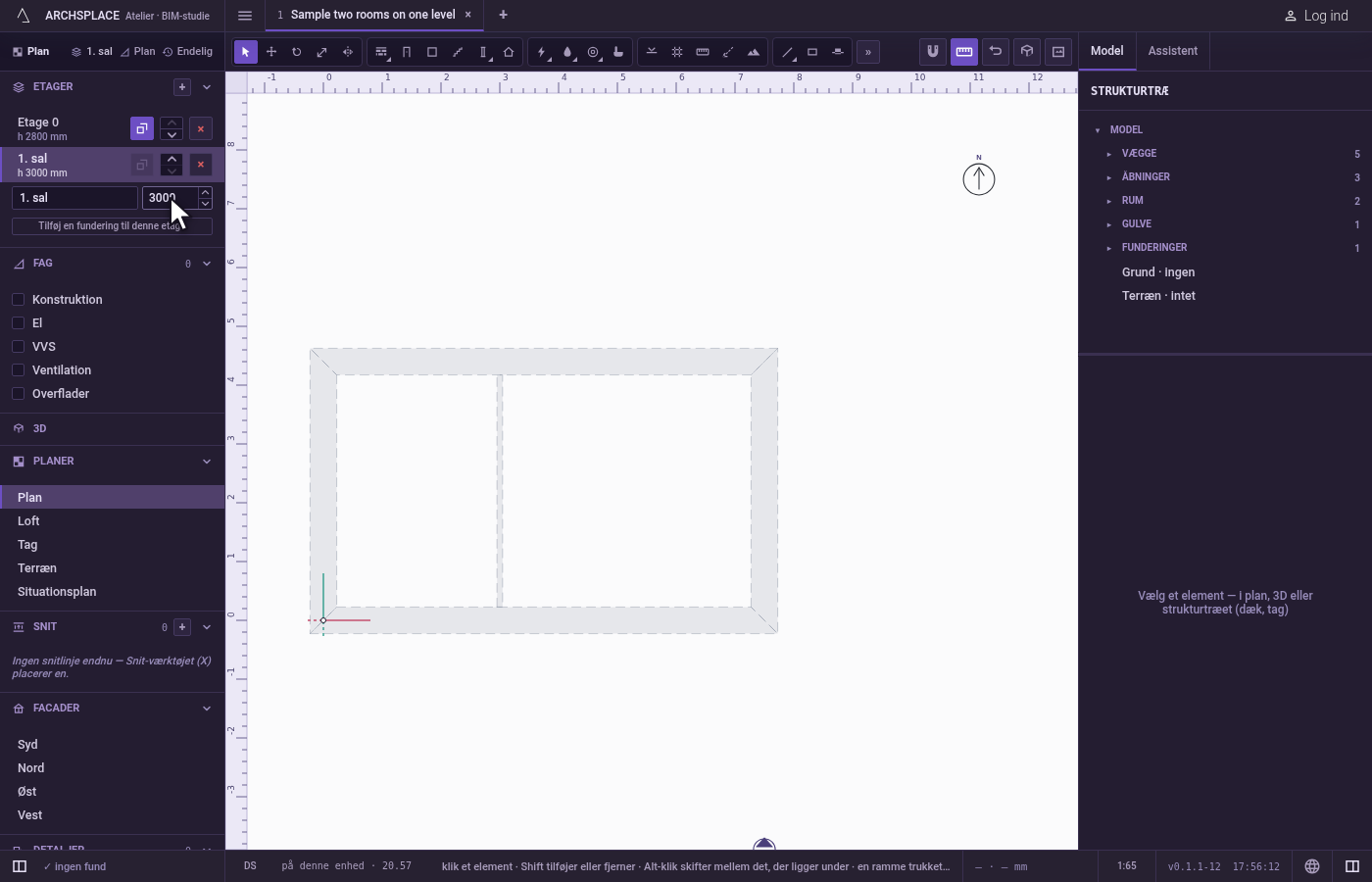

Ændr dens højde. I højdefeltet skriver du 3000 og trykker på
Enter. Dens række viser den nye højde, og hver etage ovenover flytter op.

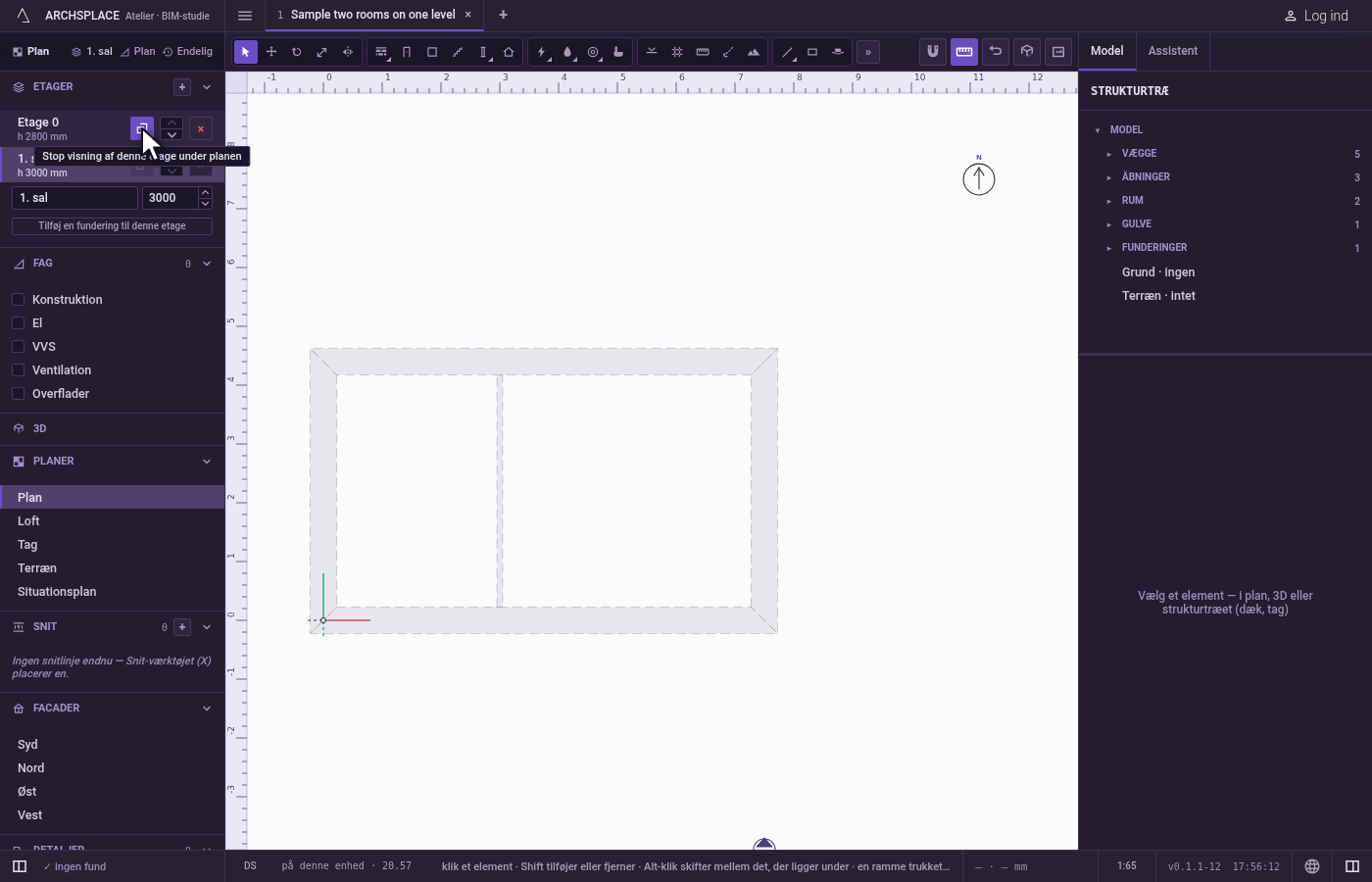

Vis etagen nedenunder. På planen for 1. sal er Etage 0 allerede tegnet svagt under den, og magneten fanger dens vægge. Klik på knappen Vis denne etage under planen i rækken for Etage 0 for at stoppe visningen, og klik igen for at vise den.
Åbn stueetagens fundering. Klik på Etage 0 og derefter på Fundering · Stribe- og punktfundamenter under listen. Etagens fundamenter ligger under dens vægge, og dens fundering vises i panelet til højre.
Hvad det afviser
- En højde på 1 m eller mindre i listen Etager: feltet beholder den værdi, det havde.
- At fjerne en etage, der stadig rummer elementer, eller den eneste etage: intet fjernes.
- At vise etagen i hånden under sig selv. Dens knap er nedtonet og siger det.
- At skrive en kote. Der er intet sådant felt: koten følger højderne.
Hvad det skriver i kontrakten
Etagerne er projektets levels, i rækkefølge nedefra, hver med sit name, sin height i meter og sin elevation, som atelieret skriver igen ud fra højderne efter hver ændring. At flytte en etage bytter etagen for hvert element, der står på de to etager; at fjerne en tager dens mål og detaljer væk og bringer etagerne ovenover ned. Tilføj en fundering til denne etage skriver etagens funderingssystem med fundamenter. Hver af disse er ét trin, som ét Ctrl+Z tager tilbage. Visningen under planen og Snit i 3D-visningen skriver intet: de hører til sessionen.
Ofte stillede spørgsmål
Hvordan ændrer jeg højden på en etage?
Klik på etagen i listen Etager i sidepanelet, skriv dens nye højde i feltet under listen, og tryk på Enter. Hver etage ovenover flytter op eller ned for at stå på den.
Kan jeg skrive en etages kote?
Nej. En etages kote er summen af højderne på etagerne under den, og den følger dem, når en højde ændres, eller etagerne omordnes.
Hvorfor kan jeg ikke fjerne en etage?
Fordi den stadig rummer elementer, for eksempel vægge, rum eller trapper, eller fordi den er den eneste etage. Flyt eller slet først det, der står på den.
