Ventilationsaggregat
Ventilationsaggregat placerer det aggregat, kanalerne løber til, med ét klik i et rum; når fasen har et, flytter et klik det derhen, og dets kanaler følger med. Ctrl og et klik tilføjer i stedet endnu et aggregat.
Hvad det er
Ventilationsaggregatet er der, hvor kanalerne løber hen. Dets værktøj placerer det én gang og flytter det derefter: det første klik i et rum placerer aggregatet, og hvert klik derefter flytter aggregatet i den fase, du tegner i, til det rum, du klikker i, og giver det den type, der er valgt i listen. Kanalerne følger straks med. Med Ctrl holdt nede tilføjer et klik endnu et aggregat.
Listen viser aggregaterne fra din standard; i et projekt efter den danske standard mekanisk udsugning, et ventilationsaggregat med varmegenvinding og en kanalindedel. En kanalindedel er et aggregat af sin egen type: at placere eller flytte en flytter aldrig ventilationsaggregatet, og omvendt.
Hvornår du bruger det
- Når aggregatet til et nyt ventilationsanlæg skal placeres.
- Når aggregatet skal flyttes til et andet rum, for eksempel tagrummet eller bryggerset, og du vil se kanalerne ført igen.
- Når du vil skifte mellem mekanisk udsugning og balanceret ventilation.
Trinnene

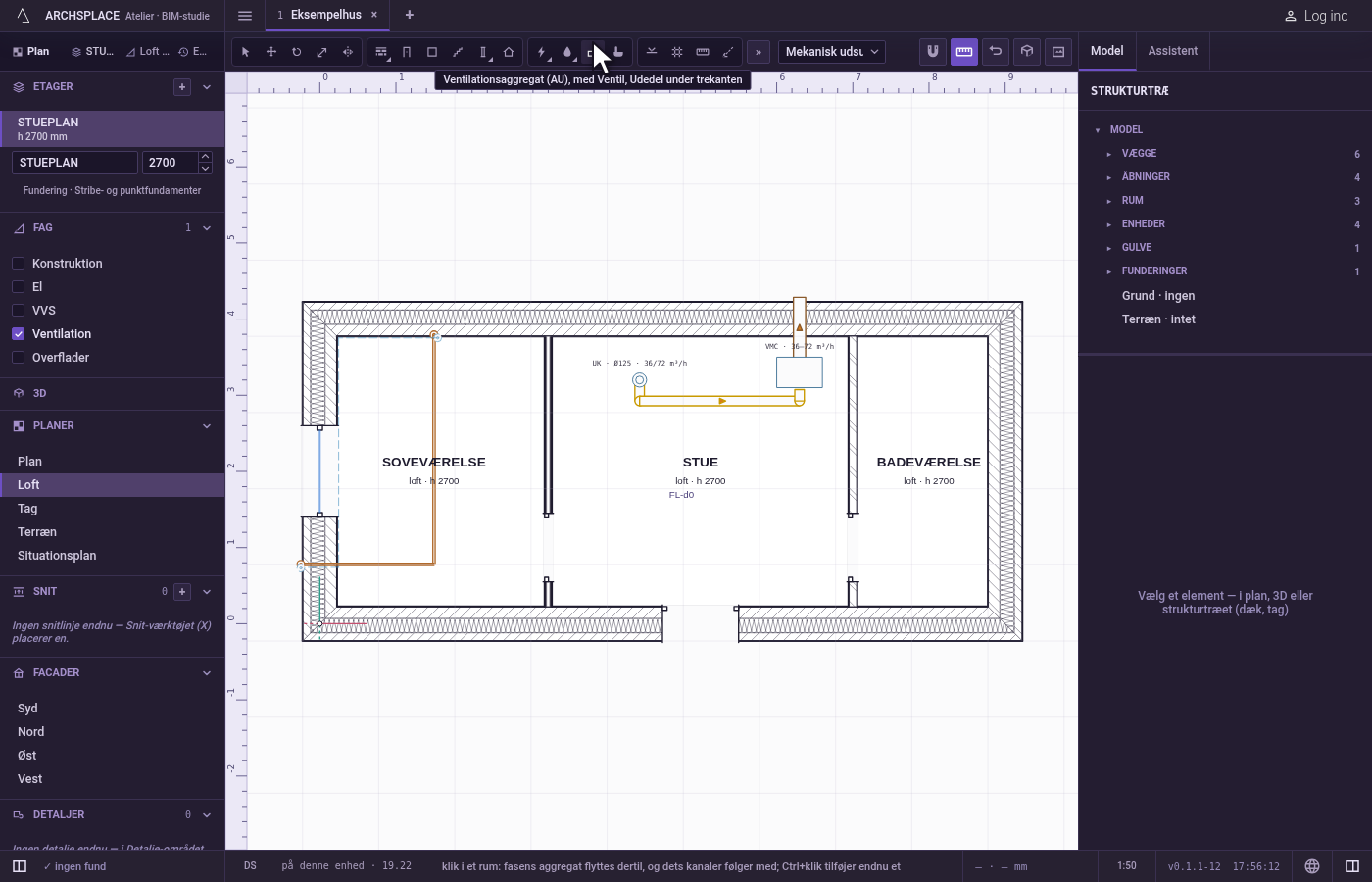

Tag værktøjet. Skriv
Aog derefterUhurtigt efter hinanden, eller vælg det i værktøjslinjen, hvor det deler knap med ventilen og udedelen. Statuslinjen siger, at et klik i et rum flytter fasens aggregat derhen, og at Ctrl og et klik tilføjer et mere.

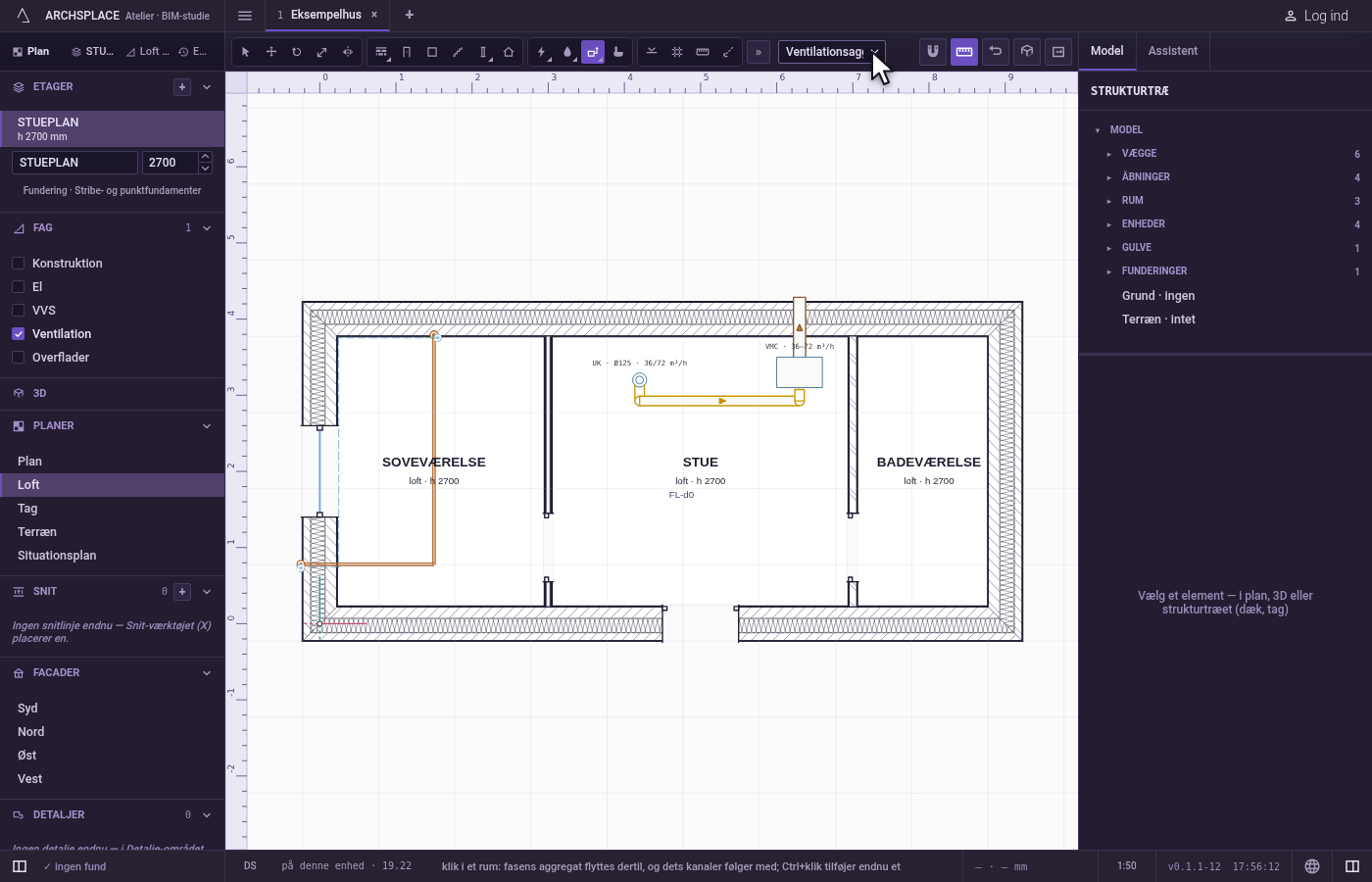

Vælg typen. Vælg aggregatet i listen ved siden af værktøjerne.
Klik inde i et rum. Er der endnu intet aggregat af den type i denne fase, placeres det ved klikket. Er der et eller flere, flytter det først placerede derhen og får den type, du valgte, og kanalerne følger med.

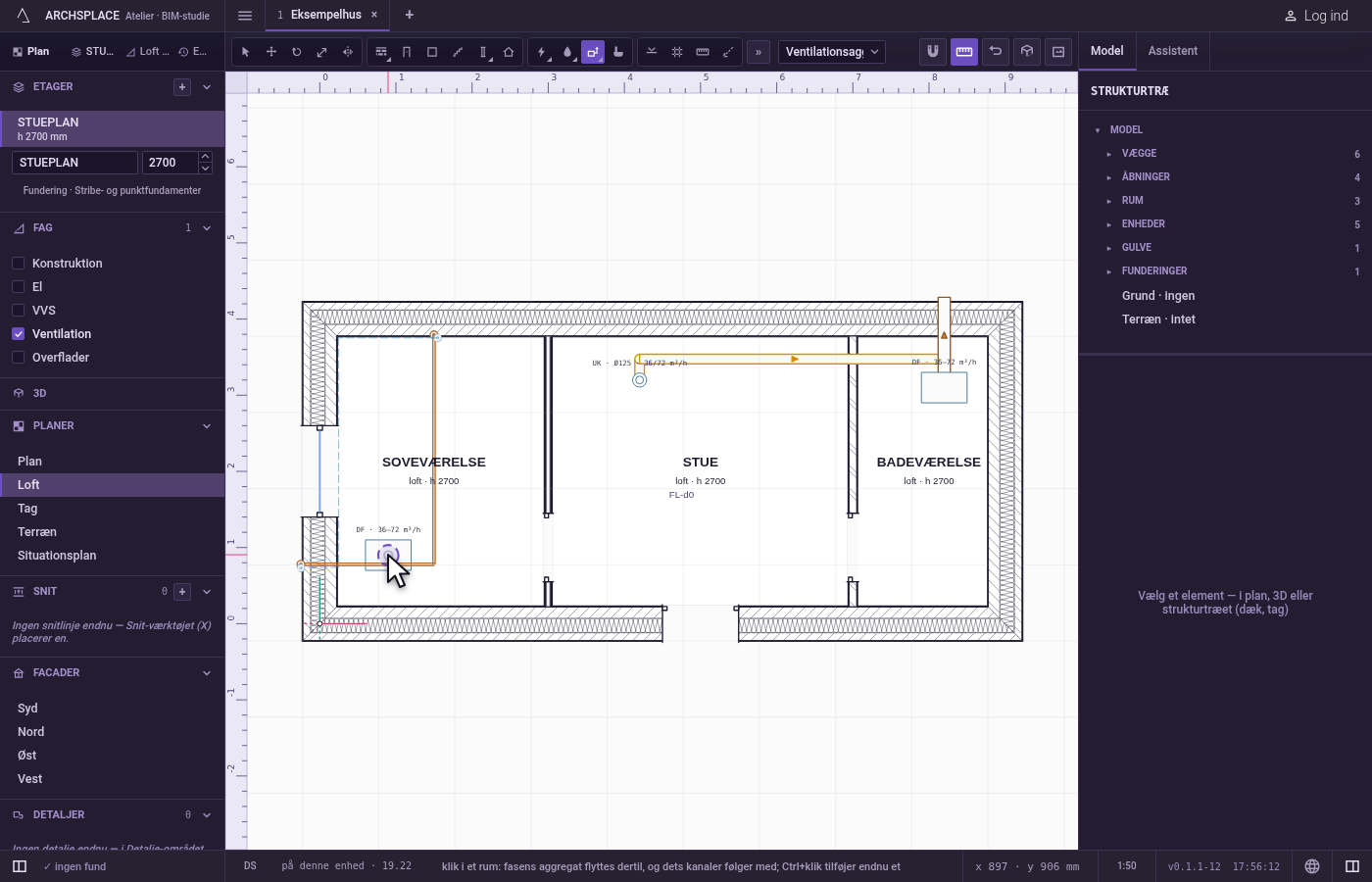

Tilføj et mere med Ctrl. Hold
Ctrl(⌘på en Mac) nede, når du klikker: et nyt aggregat placeres.
Hvad det afviser
- Et klik uden for et rum. Uden for alle rum, som væggene omslutter, beder en besked dig klikke inde i et rum, og intet placeres eller flyttes.
- Et aggregat, ingen kanal kan nå. Et aggregat, der står, hvor ingen kanal kan nå det, for eksempel under et hul i dækket, markeres af projektet, og ingen kanal føres til det.
Hvad det skriver i kontrakten
Ét trin, som én fortrydelse tager tilbage. Det første aggregat, og hvert aggregat tilføjet med Ctrl, tilføjer én punktpost: dets type, dets rum, dets punkt i meter og dets fase. En flytning ændrer det flyttede aggregats type, rum og punkt. Kanalerne skrives aldrig: de udledes, hver gang projektet opbygges.
Begreber
Se også
Ofte stillede spørgsmål
Hvordan flytter jeg ventilationsaggregatet op på loftet?
Åbn planen for den etage, hvor det skal stå, tag værktøjet Ventilationsaggregat, og klik inde i rummet. Aggregatet flytter derhen, og alle kanaler føres igen til det.
Hvordan skifter jeg mekanisk udsugning ud med balanceret ventilation?
Vælg den anden type i listen ved siden af værktøjerne, og klik der, hvor den skal stå: fasens aggregat flytter derhen og får den type, du valgte.
