Rektangel

Rektangel tegner et lukket firsidet omrids i skitseeditoren fra ét hjørne til det modstående, med to klik, ét træk eller en skrevet bredde og højde. Dets sider følger altid editorens to akser, på tværs og op på en facade, eller langs x og y på en plan.

Hvad det er

Rektangel tegner et lukket omrids med fire sider fra ét hjørne til det modstående. Siderne følger altid editorens to akser: på tværs af væggen og op på en facade, langs x og y på en plan. Mens du vælger det andet hjørne, tegnes rektanglet udfyldt, og teksten viser dets bredde og højde.

Hvornår du bruger det

Når en vindues- eller dørform skal starte fra sin enkle ramme, før du tilføjer en bue eller skærer et hjørne af.
Når du vil tegne et rektangulært mønsterfelt, for eksempel et tæppe af fliser midt på et gulv.
Når du vil lægge en kasse, som andre værktøjer skal afkorte, afrunde eller affase.

Trinnene

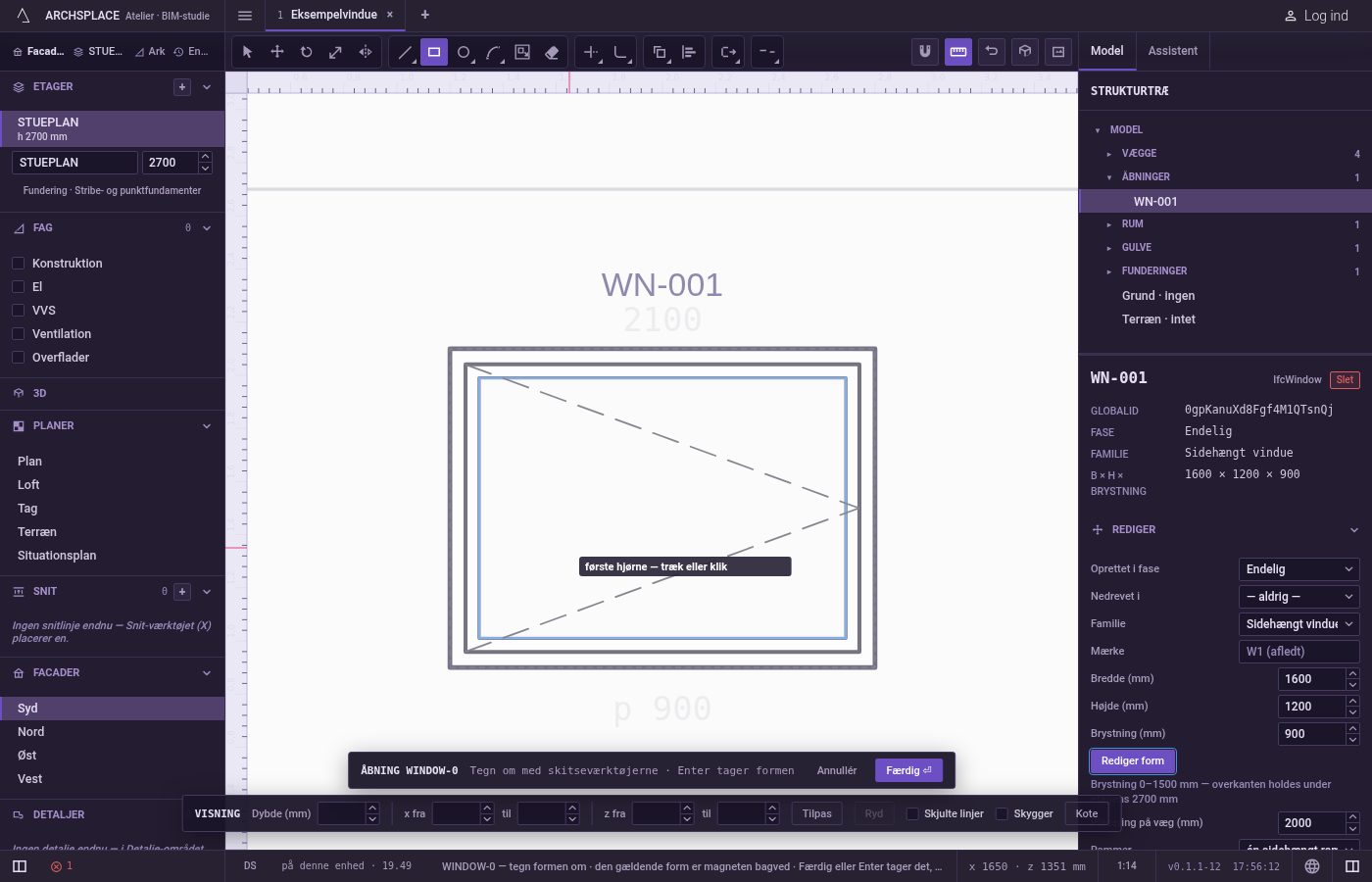

Tag Rektangel. I skitseeditoren (se Vælg for vejene ind) trykker du på R eller klikker på Rektangel i editorens værktøjslinje. Teksten ved markøren beder om det første hjørne.

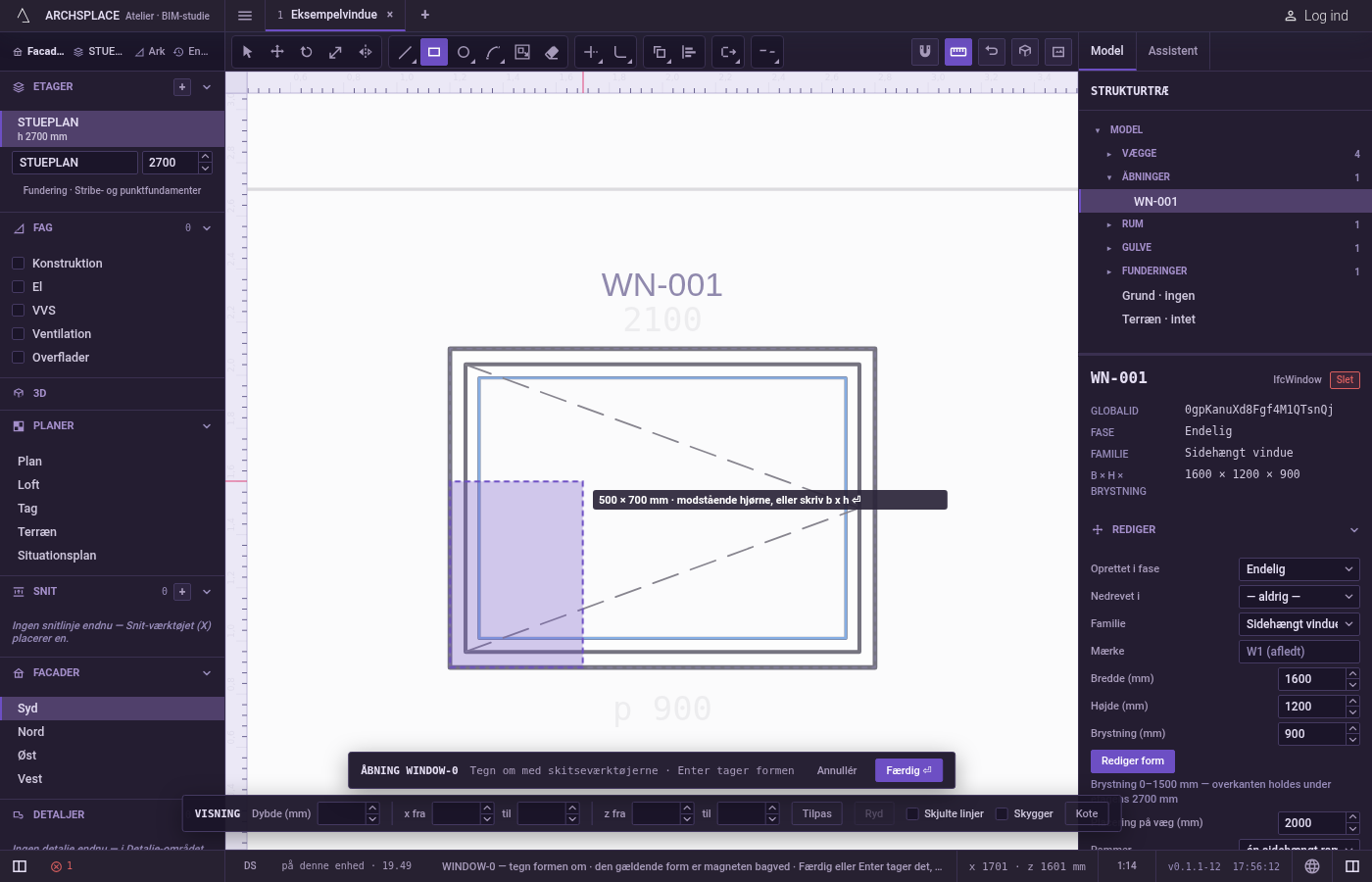

Angiv det første hjørne. Klik det, eller tryk på det og hold knappen nede. Det fanger hjørner, midtpunkter, skæringer, den nedtonede gældende form og visningens linjer.

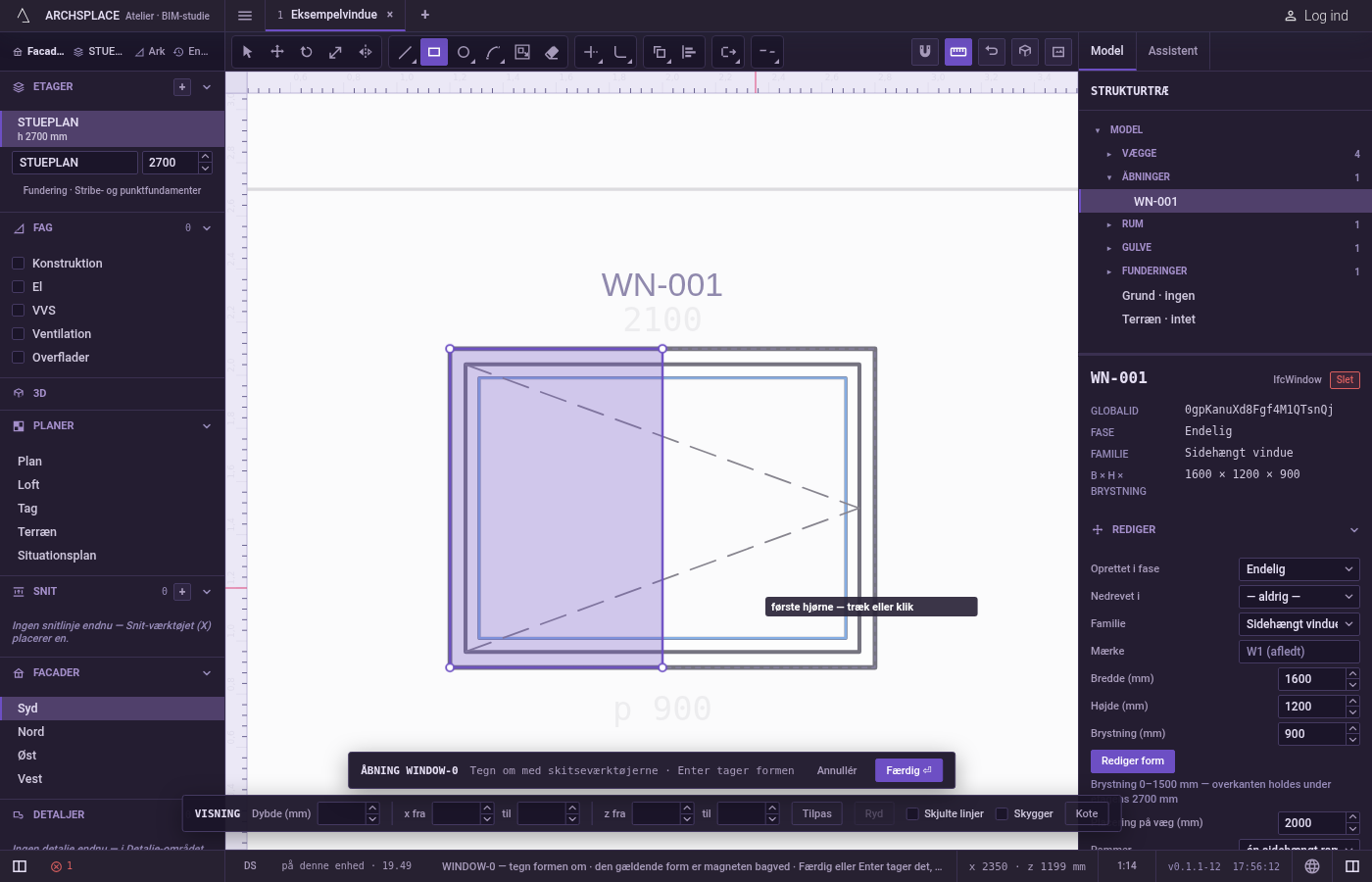

Angiv det modstående hjørne. Klik det, eller slip knappen der, hvis du trak. Teksten viser bredde × højde, mens du bevæger dig.

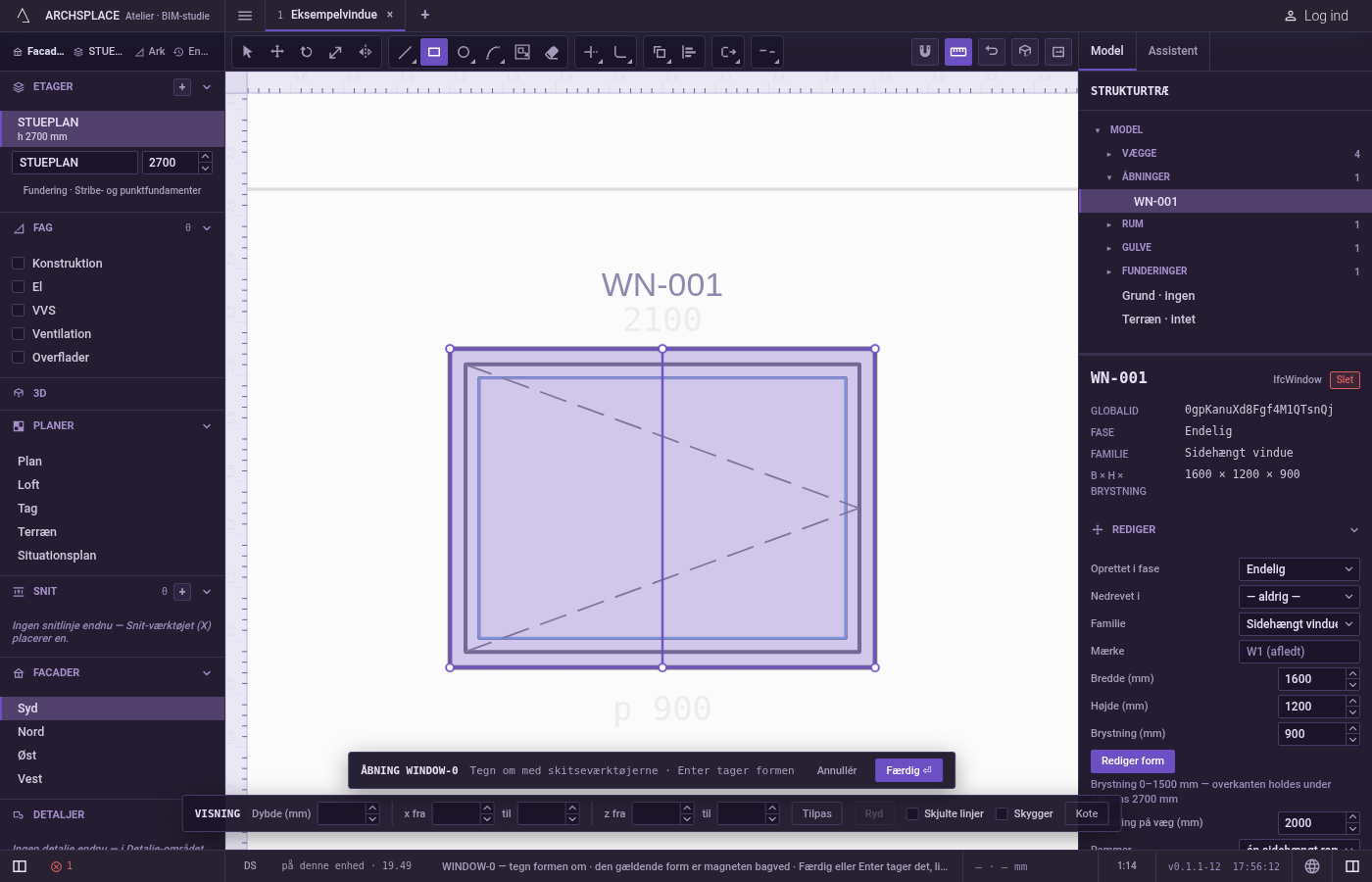

Eller skriv størrelsen. Efter det første hjørne peger du mod der, hvor rektanglet skal vokse, skriver bredden, x, højden og trykker på Enter: 1.2x0.8. Ét tal alene tegner et kvadrat med den side. Målene er i projektets enheder. Backspace sletter det sidste tegn.

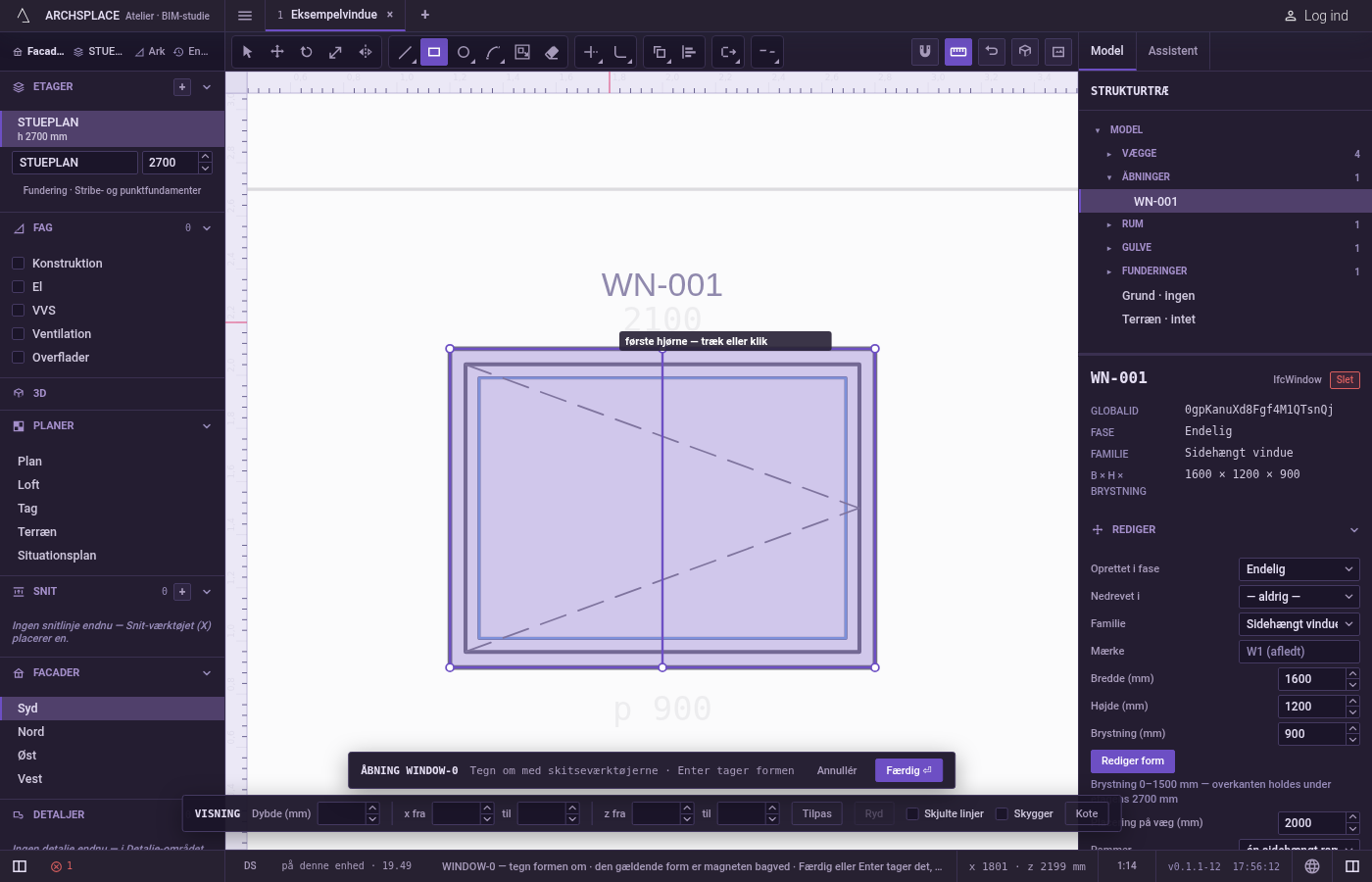

Fortsæt. Rektanglet bliver i tegningen, og værktøjet er klar til det næste. Esc dropper et første hjørne, du har sat.

Hvad det afviser

Et rektangel uden bredde eller højde. Et andet hjørne i samme højde som det første, eller lodret over det, tegner intet. Værktøjet beholder det første hjørne og venter.
En størrelse skrevet før det første hjørne. Tal tæller først, når det første hjørne er sat.
Et drejet rektangel. Siderne følger altid editorens akser. Drej det bagefter med Rotér.
Negative mål som retning. Et minustegn i et skrevet mål ignoreres; rektanglet vokser mod markøren.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Rektanglet føjes til tegningen inde i editoren som ét lukket omrids med fire hjørner afrundet til millimeteren, og Ctrl+Z går tilbage gennem det. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Et rektangel på 2,4 gange 1,2 meter tegnet som gulvfelt giver:

For et vindue fjerner et rektangel, der svarer til åbningens egen bredde, højde og brystning inden for to centimeter, i stedet profile: åbningen er igen et almindeligt rektangel.

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg et rektangel med en præcis størrelse?

Tryk på R, klik det første hjørne, peg mod der, hvor rektanglet skal vokse, skriv bredden, x, højden, og tryk på Enter, for eksempel 1.2x0.8. Ét tal alene tegner et kvadrat.

Kan jeg tegne et rektangel i en vinkel?

Ikke direkte: dets sider følger altid editorens akser. Tegn det vinkelret på visningen, og drej det så med Rotér.

Hvilken vej vokser et skrevet rektangel?

Mod markøren. De skrevne mål lægges ud fra det første hjørne i den retning, markøren står fra det, så peg først og skriv derefter.
