Rotér i moduleditoren

Rotér drejer de fuger, du vælger inde i et mønsters modul, om et centrum, du vælger, med en vinkel, du peger ud eller skriver i grader. En referencevinkel lader dig dreje dem fra en retning, de allerede har, til en ny, og C beholder originalerne.

Hvad det er

Rotér drejer fuger om et centrum inde i modulet. Du vælger fugerne og centrum og peger så: den vinkel, markøren danner med den vandrette, målt fra centrum, er drejningen. Et spøgelsesbillede af de drejede fuger følger markøren, og teksten viser vinklen. En cirkel forbliver en cirkel, og en bue forbliver en bue.

Det er det samme Rotér som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når en fuge eller en figur skal drejes til en fast vinkel, for eksempel de 45 grader i et sildebensmønster.
Når en fuge skal flugte med en anden ud fra sin nuværende retning, med referencevinklen.
Når en drejet kopi skal lægges ved siden af originalen.

Trinnene

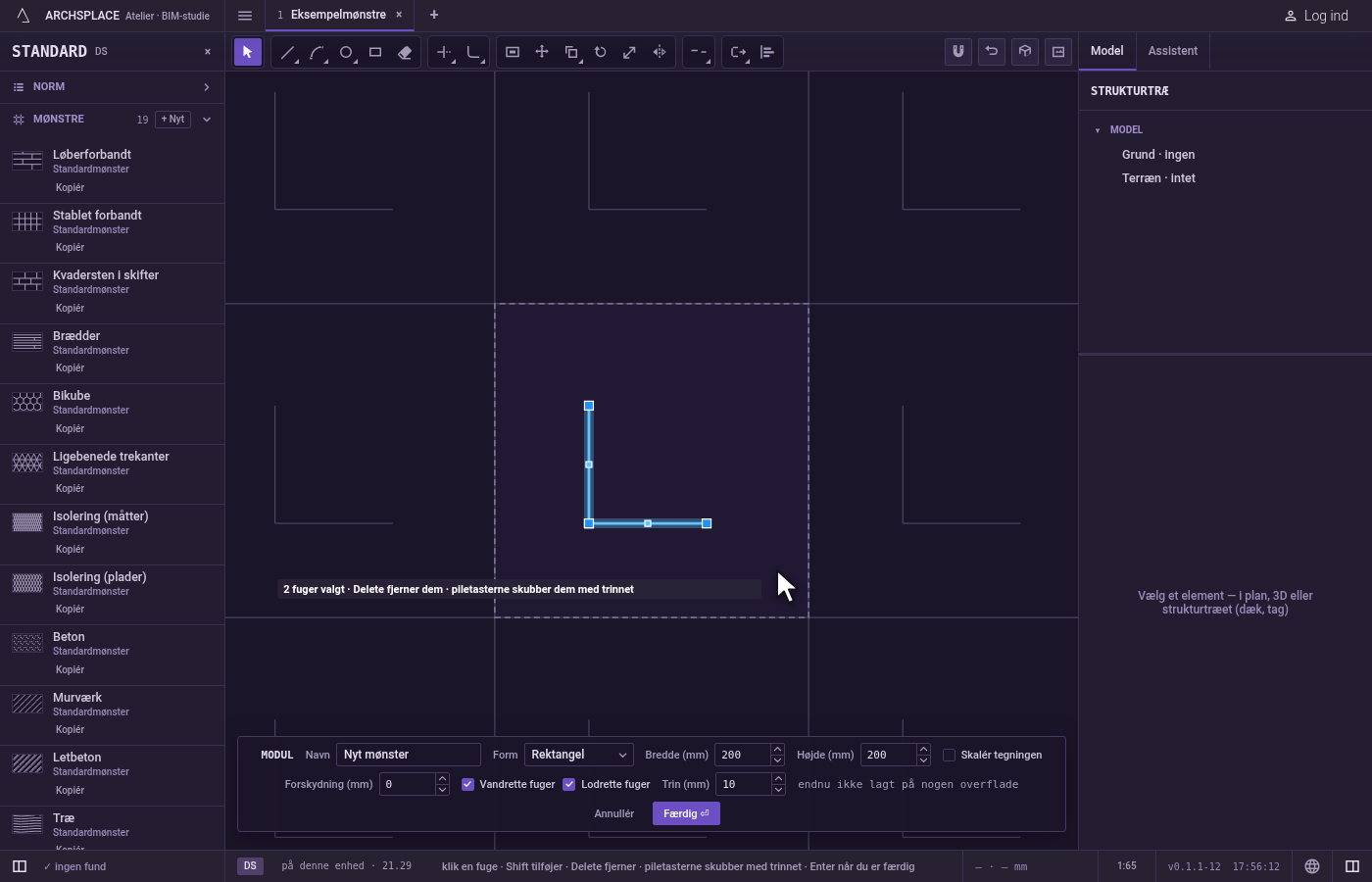

Vælg fugerne. Vælg dem, før du tager værktøjet, så bruger Rotér dem straks. Ellers beder Rotér dig vælg objekter: klik på fuger for at tilføje dem, eller træk en boks (mod højre tager den det, der ligger helt indenfor, mod venstre det, den rører), Skift tager en fuge ud, F tegner et hegn, der tager hver fuge, det krydser, og Enter afslutter valget.

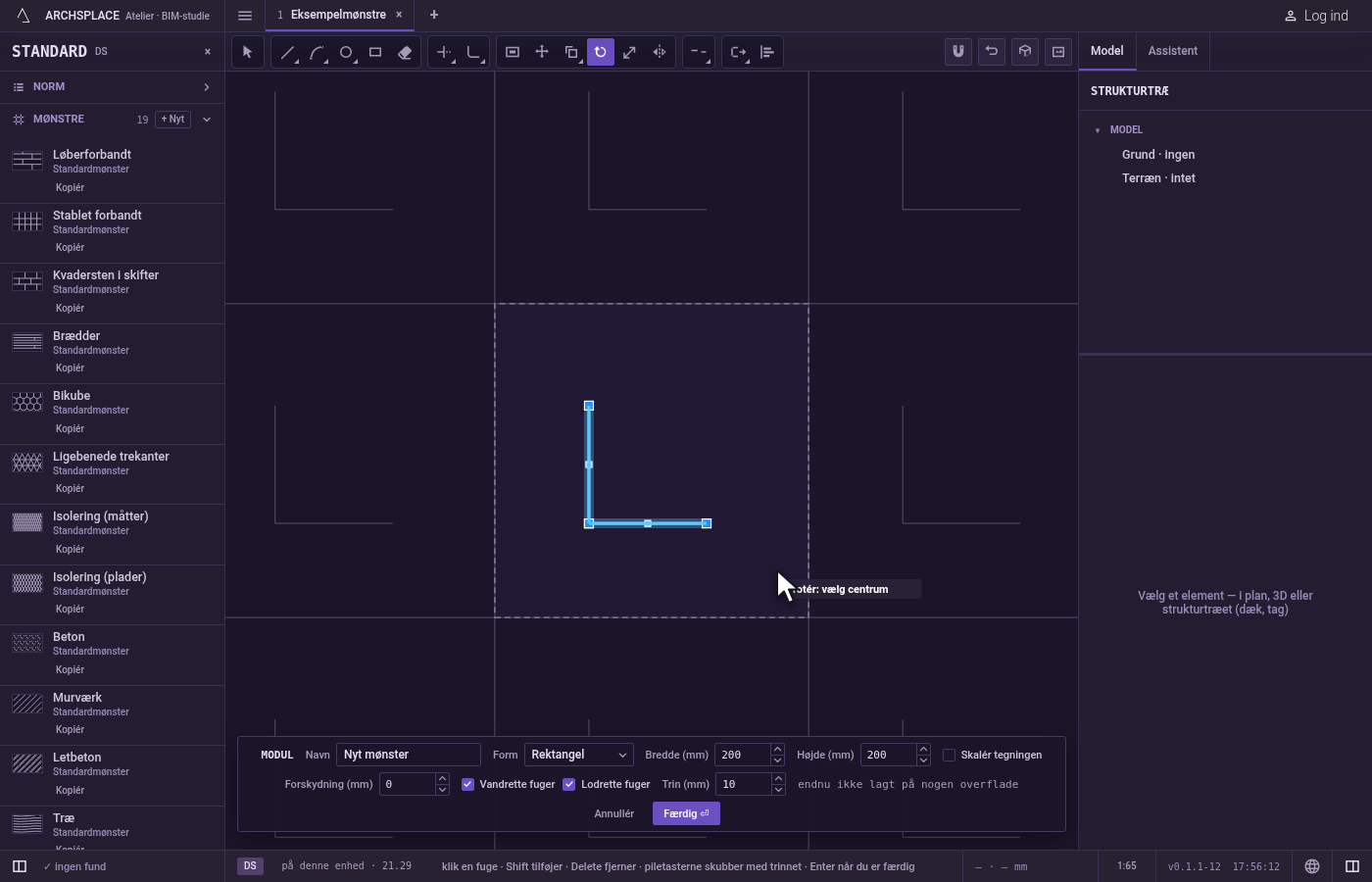

Tag værktøjet. Skriv R og derefter O efter hinanden, eller klik på Rotér i linjen. R åbner Rektangel et øjeblik, og O fuldender Rotér.

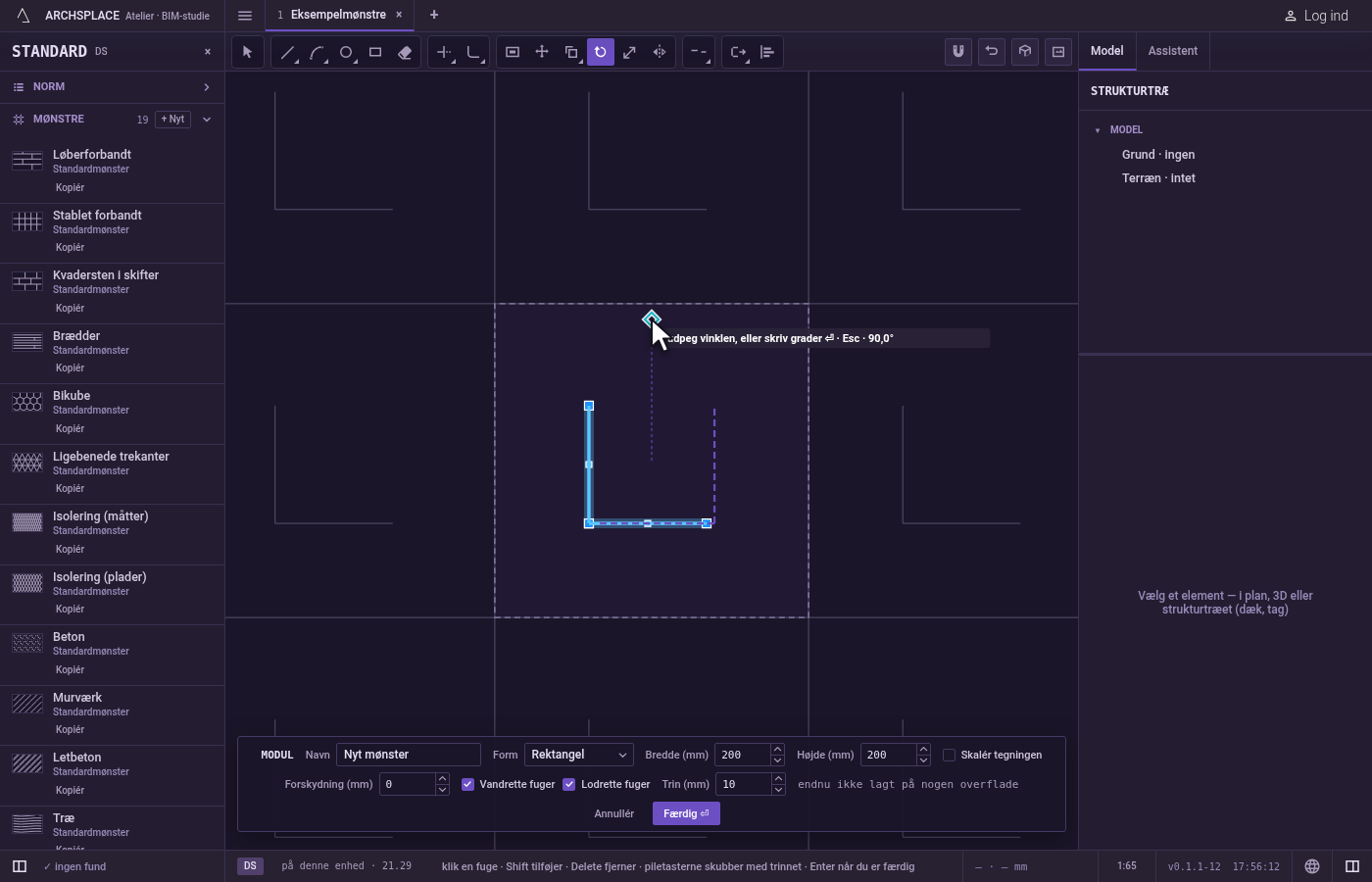

Vælg centrum. Klik det punkt, der skal drejes om.
Angiv vinklen. Peg retningen ud: vinklen fra den vandrette er drejningen, vist i teksten. Klik for at rotere. For at være præcis skriver du vinklen i grader og trykker på Enter: en positiv vinkel drejer mod uret, en negativ med uret.

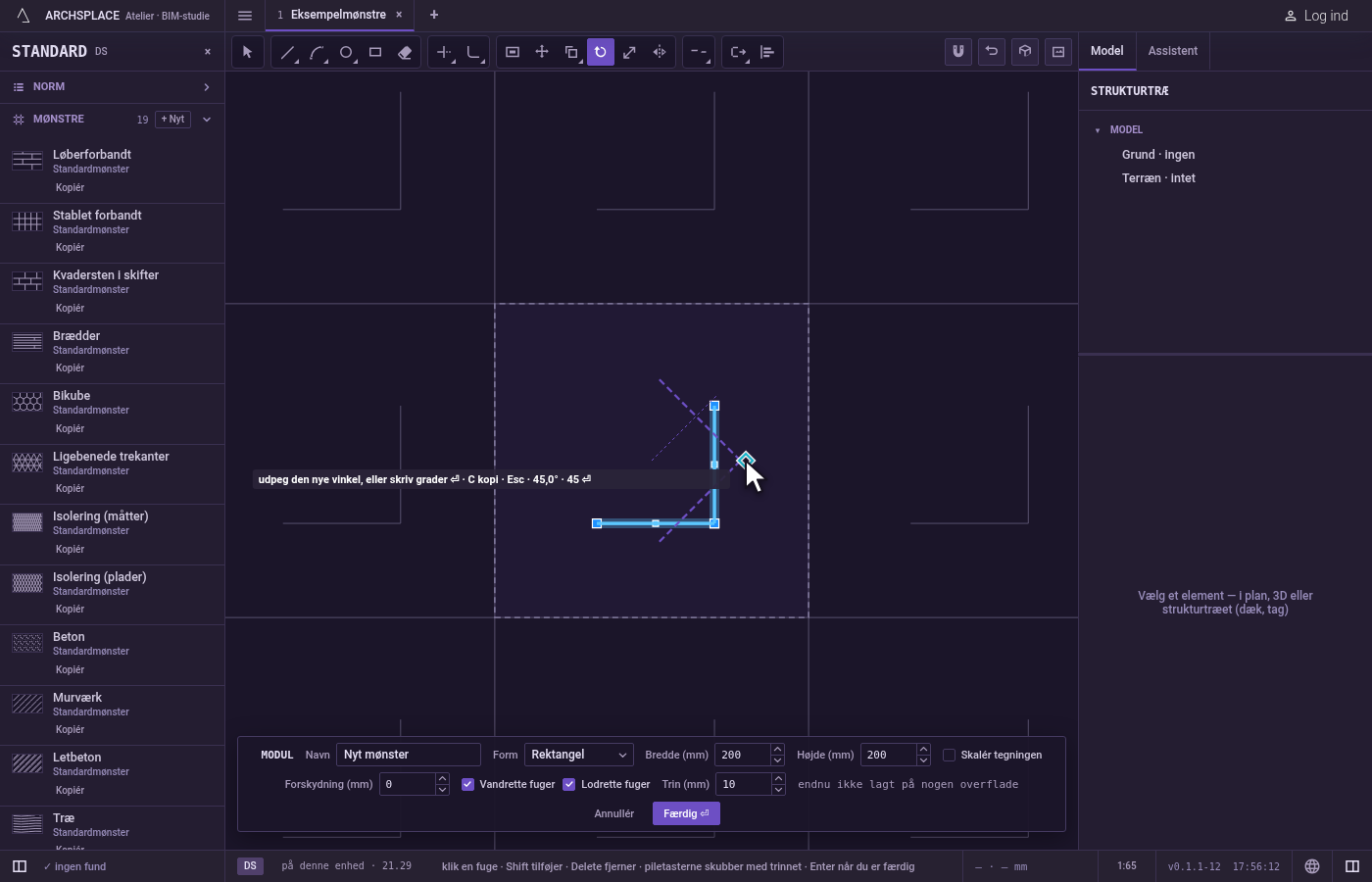

Drej ud fra en reference, hvis du vil. Efter centrum trykker du på R og peger fugernes nuværende retning ud eller skriver dens vinkel og trykker på Enter. Peg så den nye retning ud, eller skriv den nye vinkel: fugerne drejes med forskellen.

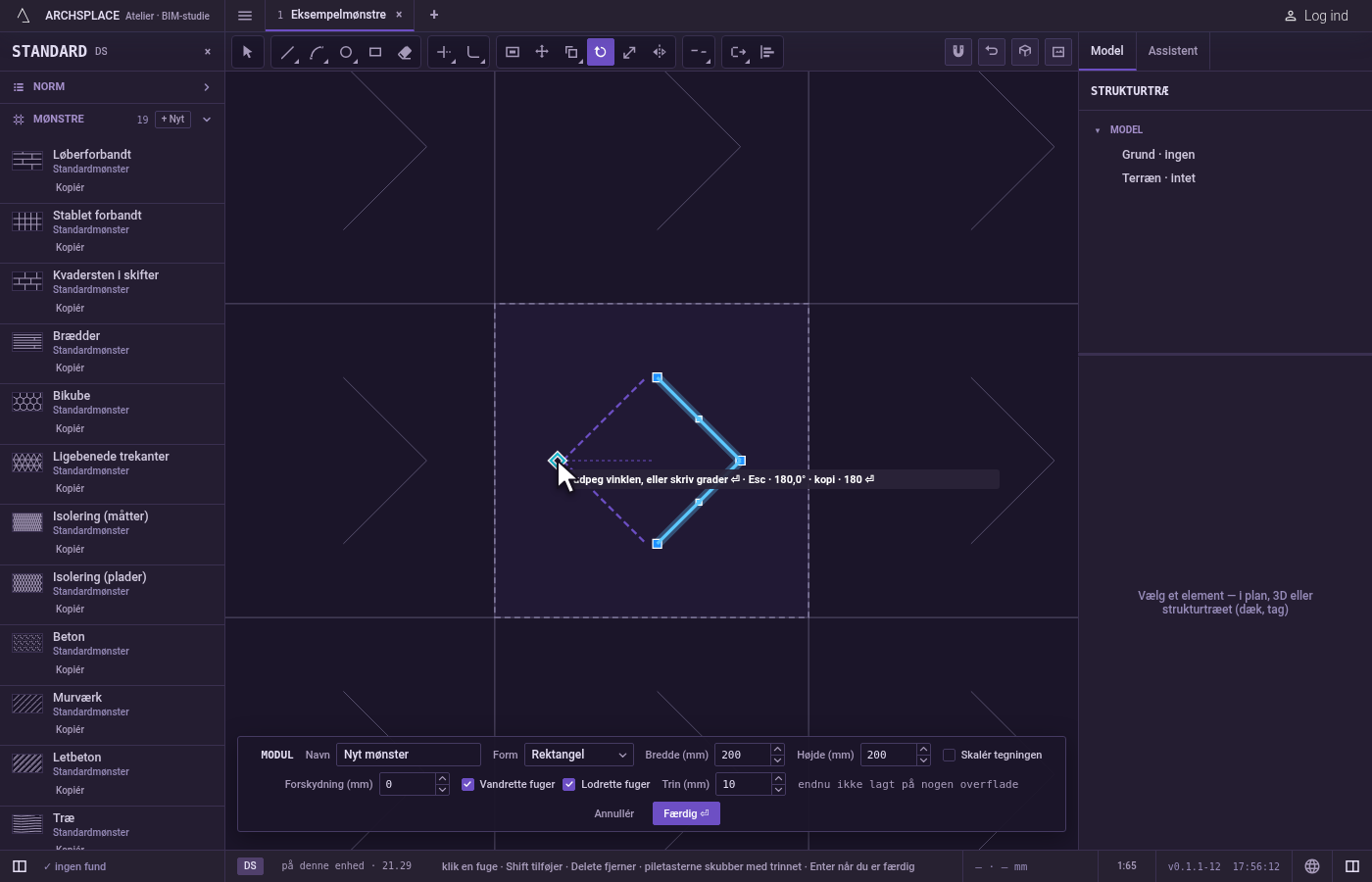

Kopiér, hvis du vil. Efter centrum trykker du på C for at slå kopi til: de drejede fuger lægges som en kopi, og originalerne bliver. Med kopi slået til beholder Rotér det samme centrum til den næste kopi.

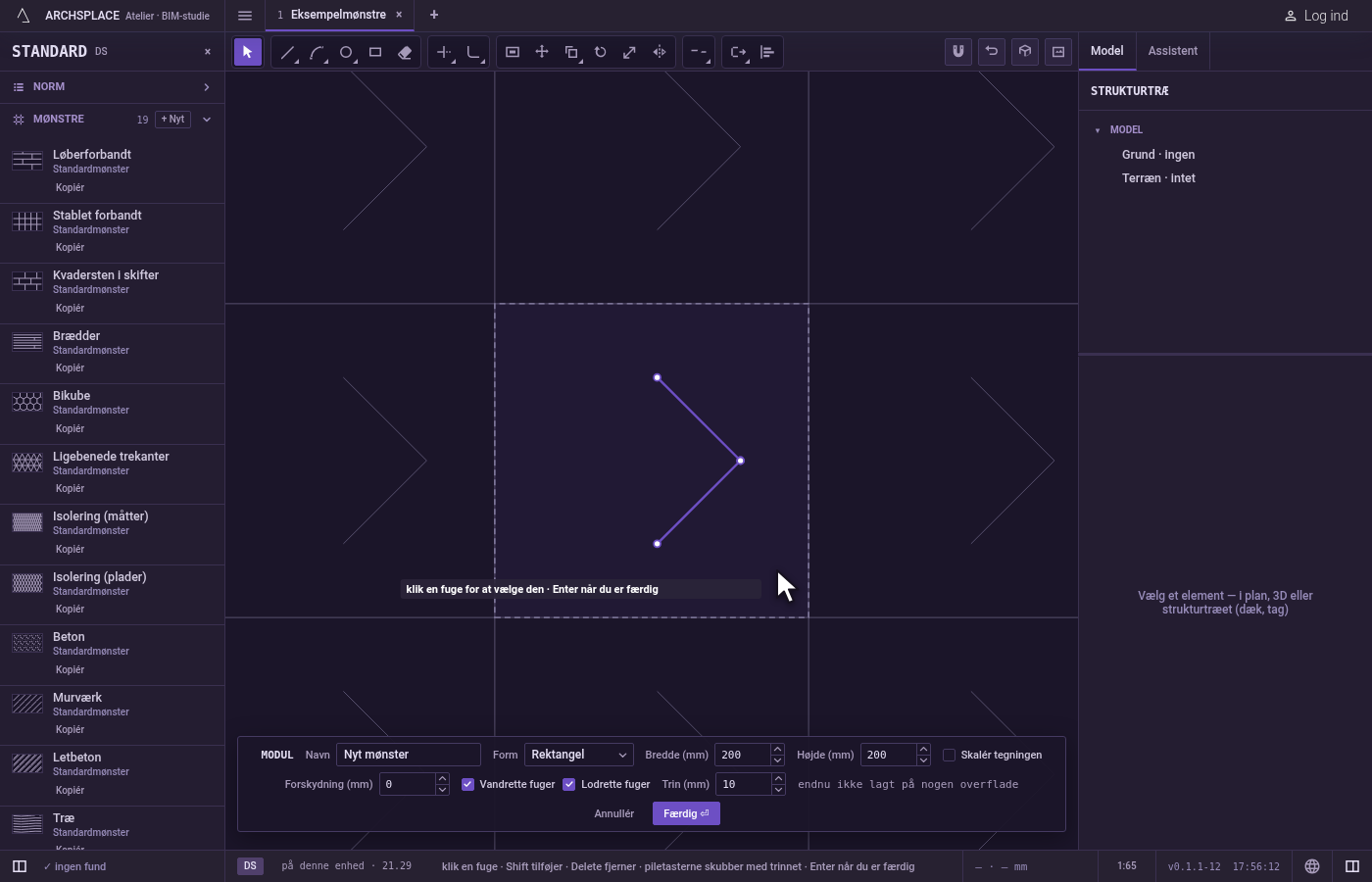

Rotér igen, eller afslut. Efter en rotation forbliver de samme fuger valgt, og Rotér beder igen om et centrum. Esc går tilbage (referencen, så centrum) og forlader derefter Rotér til fordel for Vælg. Ctrl+Z fortryder den sidste rotation. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

En figur, der ville forlade modulet. En buet eller lukket fuge, der ville stå uden for modulet, når den er drejet, roteres ikke, og editoren siger en figur skal blive inde i modulet.
En lige fuge hen over kanten. Den afvises ikke: når den er drejet, skæres den af ved modulets kant, og kun delen indenfor beholdes.
En reference oven på centrum. Et referencepunkt på selve centrum giver ingen retning og tages ikke.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne, de drejede fuger i deres nye vinkel. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvilken vej drejer en skrevet vinkel?

En positiv vinkel drejer mod uret og en negativ med uret, målt i grader.

Hvordan drejer jeg en fuge, så den flugter med en anden?

Efter centrum trykker du på R og peger langs fugens nuværende retning (eller skriver den vinkel), og peger så den retning ud, den skal have. Fugerne drejes med forskellen.

Hvordan beholder jeg originalen, mens jeg roterer?

Efter centrum trykker du på C for at slå kopi til. Den drejede kopi lægges, og originalen bliver.
