Cirkel med 3 punkter i moduleditoren

Cirkel med 3 punkter tegner den ene runde fuge, der går gennem tre punkter, du vælger inde i et mønsters modul. Cirklen er én fuge, og den skal stå hel inde i modulet.

Hvad det er

Cirkel med 3 punkter tegner den cirkel, der går gennem tre punkter, du vælger. Du behøver ikke kende dens centrum eller dens radius: de følger af punkterne. Punkterne fanger modulets hjørner, midten af dets sider, dets centrum, dets kanter og de fuger, der allerede er tegnet. Cirklen er én fuge, der vælges, flyttes og slettes hel.

Det er den samme Cirkel med 3 punkter som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når du vil tegne en cirkel gennem tre hjørner eller ender, du allerede har.
Når du vil tegne den cirkel, der rører tre punkter i et motiv.
Kender du centrum og radius, er Cirkel hurtigere.

Trinnene

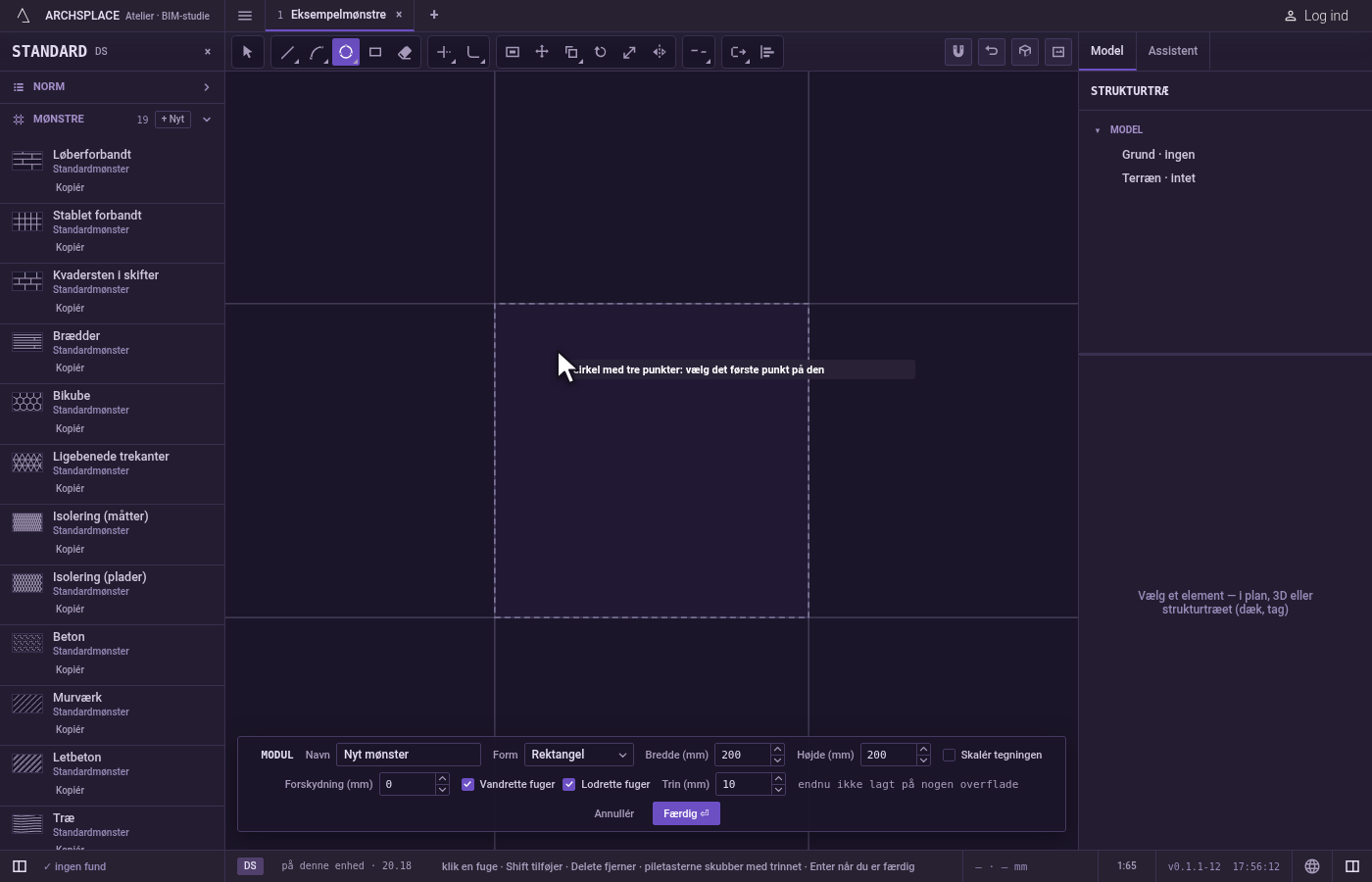

Tag værktøjet. Skriv C, T, H efter hinanden, eller klik på Cirkel med 3 punkter i linjen. Det deler knap med Cirkel, Cirkel med 2 punkter og Polygon. C åbner Cirkel et øjeblik, og de bogstaver, der følger, fuldender denne.

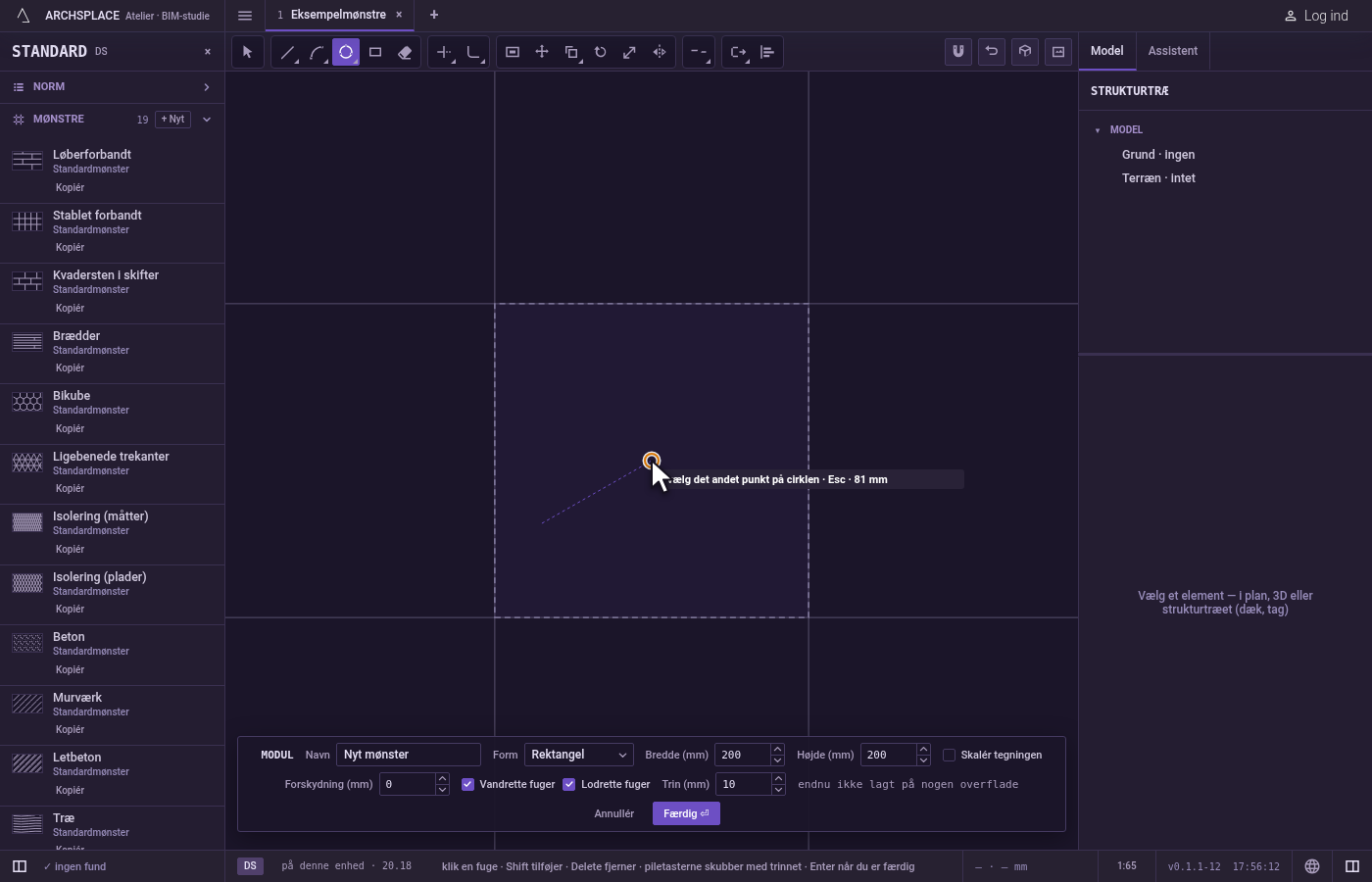

Vælg det første punkt. Klik det, eller skriv x;y og tryk på Enter, målt fra modulets nederste venstre hjørne.

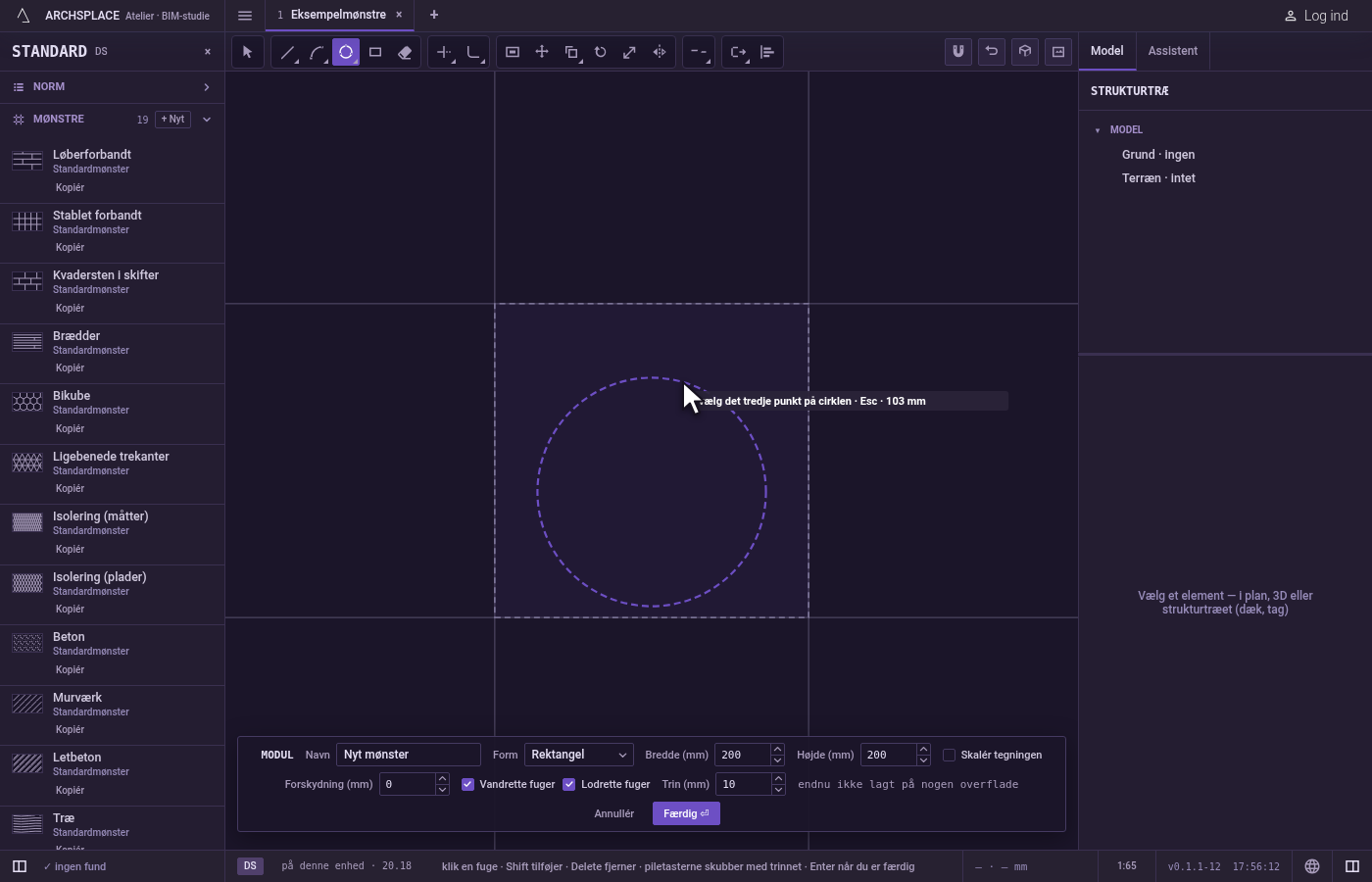

Vælg det andet punkt. Klik det, eller skriv det som et punkt.

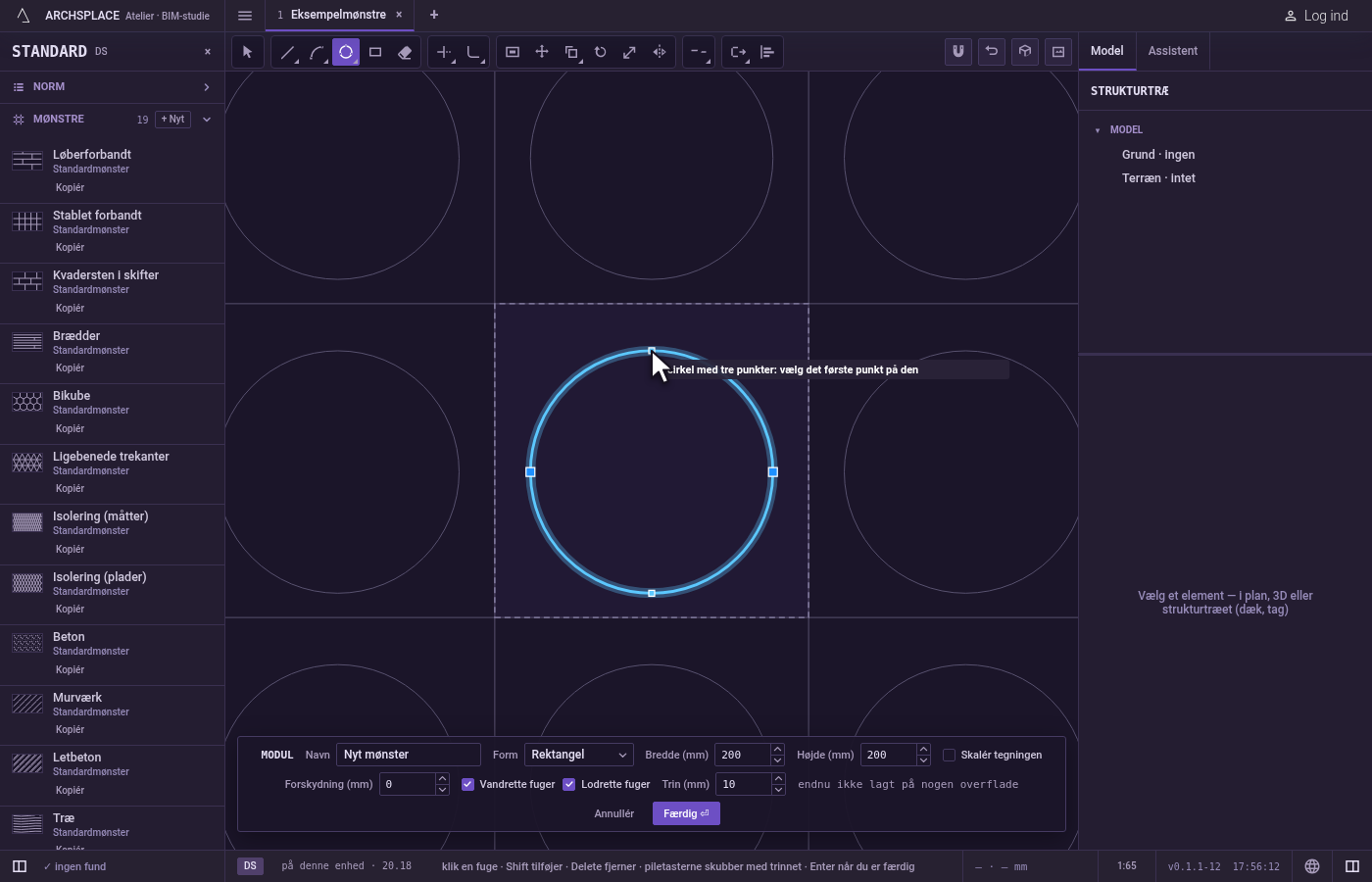

Vælg det tredje punkt. En spøgelsescirkel gennem de tre punkter følger markøren. Klik for at tegne den. Tegnes spøgelsesbilledet i afvisningsfarven, ville klikket blive afvist.

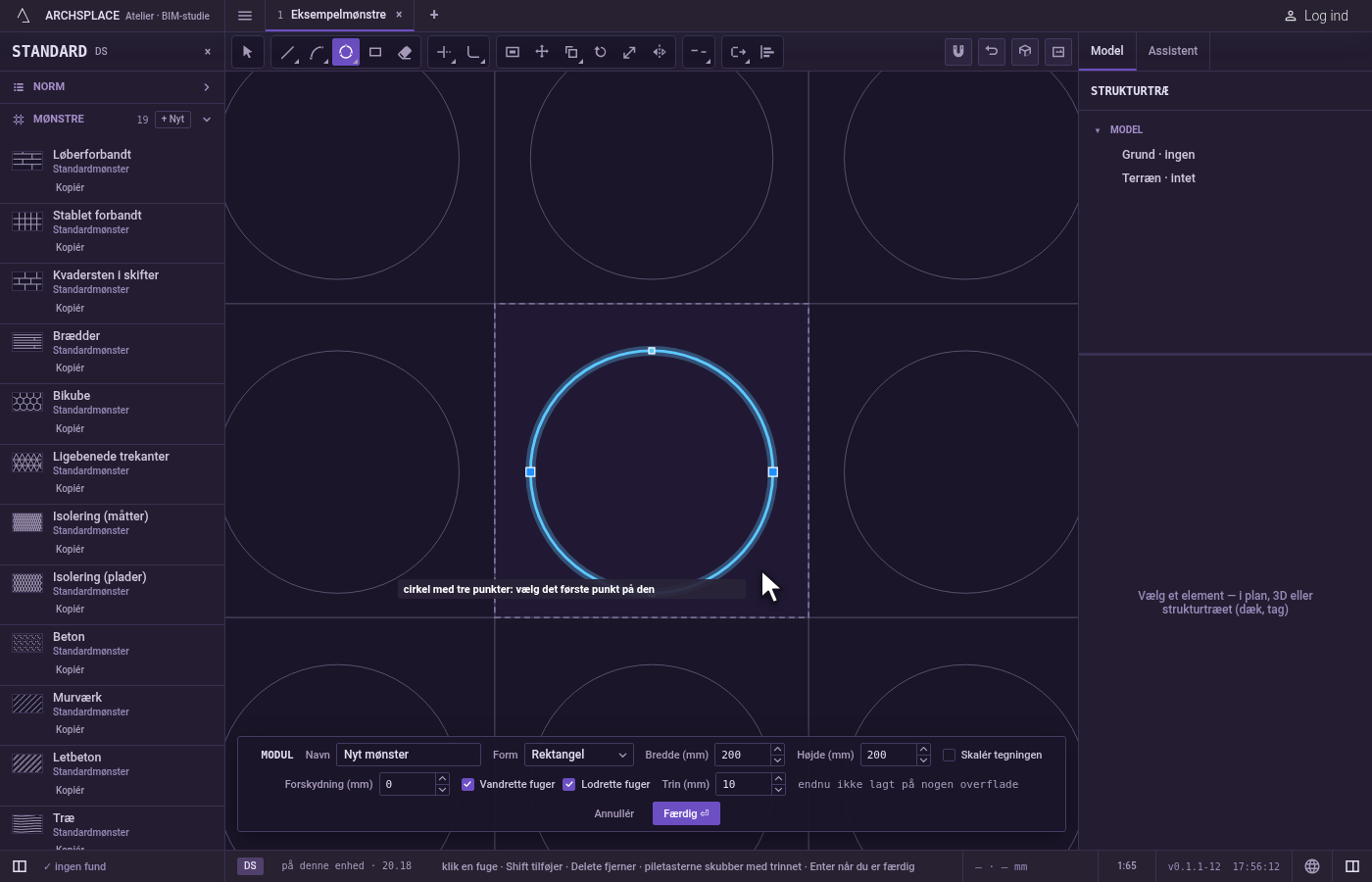

Tegn den næste, eller afslut. Cirklen står, valgt, og værktøjet venter på et nyt første punkt. Esc dropper de punkter, du placerede, og forlader derefter værktøjet til fordel for Vælg. Ctrl+Z fortryder den sidste cirkel. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

Tre punkter på én linje. Ingen cirkel går gennem dem, og teksten siger det punkt danner ingen figur. Dine to første punkter bliver, så du kan vælge et andet tredje.
En cirkel, der forlader modulet. Ville en del af den stå uden for modulet, tegnes intet, og editoren siger en figur skal blive inde i modulet.
En for lille cirkel. En cirkel, hvis radius er under en millimeter, afvises med en fuge under 1 mm afvises.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne. En cirkel gemmes som én lukket fuge af to halvcirkler. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvorfor kom min cirkel med tre punkter ikke frem?

Tre punkter på én ret linje har ingen cirkel igennem sig. Editoren siger, at det punkt ikke danner nogen figur, og du kan vælge et andet tredje punkt.

Hvornår skal jeg bruge en cirkel med tre punkter?

Når cirklen skal gå gennem punkter, du allerede har, for eksempel tre hjørner af en figur, og du ikke kender dens centrum.
