Paneler
Samlingspanelet
Samlingspanelet er det, kolonnen til højre viser, når en samling er valgt, det punkt, hvor vægge, rør eller bjælker mødes: dens X og Y og derefter, for hvert forløb, der mødes der, dets længde og vinkel. En værdi, der skrives der, flytter samlingen, og hvert forløb, der mødes i den, følger med, så hjørnet forbliver lukket.
Hvad det er
En samling er der, hvor forløb mødes: to vægge i et hjørne, flere vægge i ét punkt, en væg, der ender på en anden vægs flade, enden af et rør eller en bjælke. Under værktøjet Vælg viser hver valgt væg, hvert rør og hver bjælke et greb på hver af sine samlinger, på planen, i 3D, i snittene og i facaderne. Et klik på et greb, uden at trække, vælger dets samling, og kolonnen til højre viser samlingspanelet.
Øverst står SAMLING og hvilken slags samling det er: Elementer, der mødes i ét punkt, En ende på en vægs flade eller En fri ende. Derefter:
- Placering: dens X og dens Y på planen. En samling på en vægs flade siger, hvilken væg den står på.
- Én blok pr. forløb, der mødes i samlingen, med dets reference som titel, for eksempel W-003: dets Længde og dets Vinkel (°), vinklen drejende om forløbets fjerne ende.
En linje nederst siger, at et træk i et greb flytter samlingen, og at de forløb, der mødes der, følger med, og at Alt holdt nede under trækket kun flytter denne ende.
Hvornår du bruger det
- Når et hjørne af huset skal placeres på præcise koordinater.
- Når én væg skal have sin præcise længde uden at bryde det hjørne, den danner med den næste.
- Når en væg skal drejes til en præcis vinkel om sin anden ende.
- Når et opmålingspunkt, hvor flere vægge mødes, skal rettes.
Trinnene

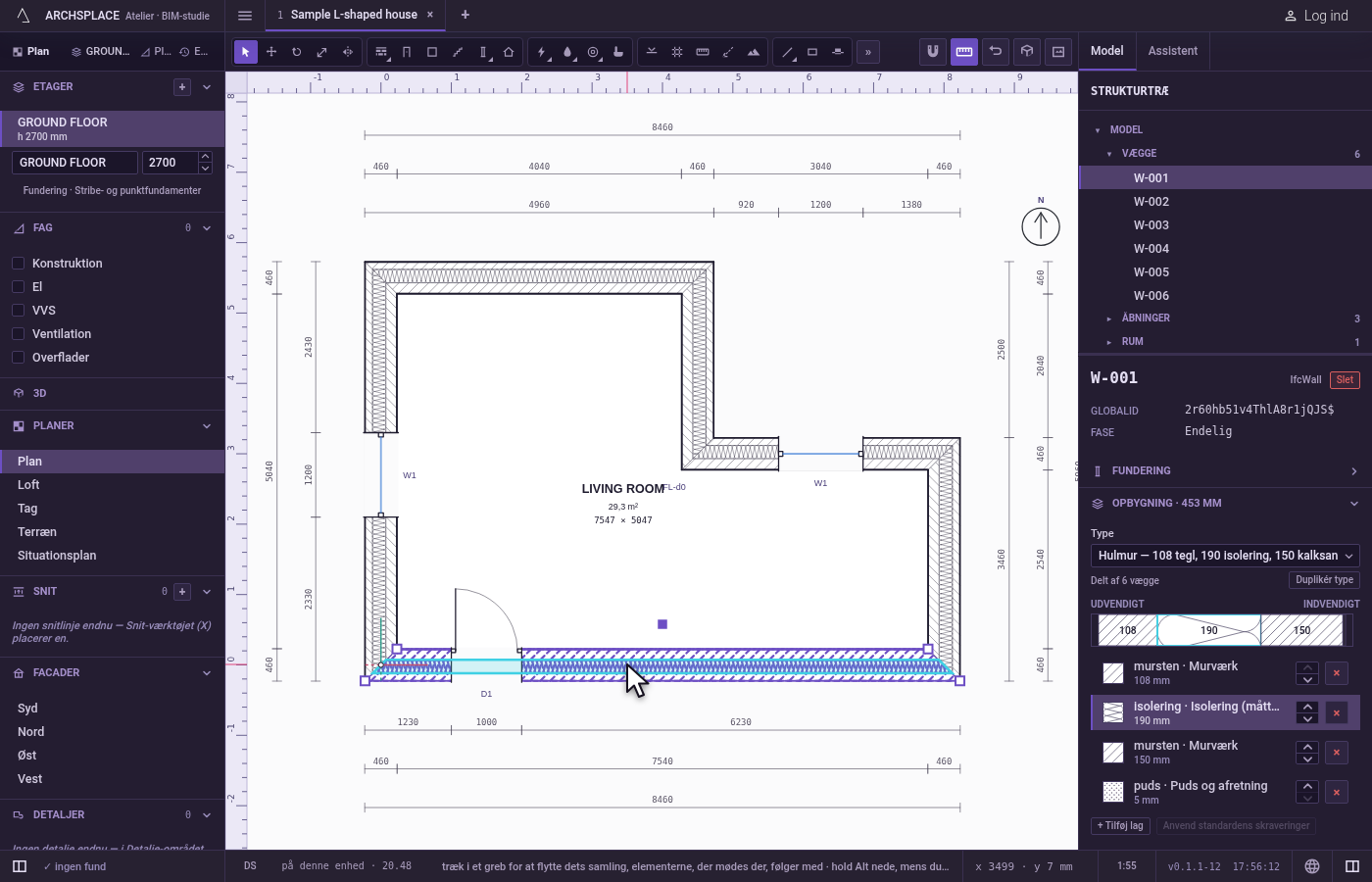

Vælg en væg. Med værktøjet Vælg klikker du på en væg. Et greb står på hvert af dens hjørner.

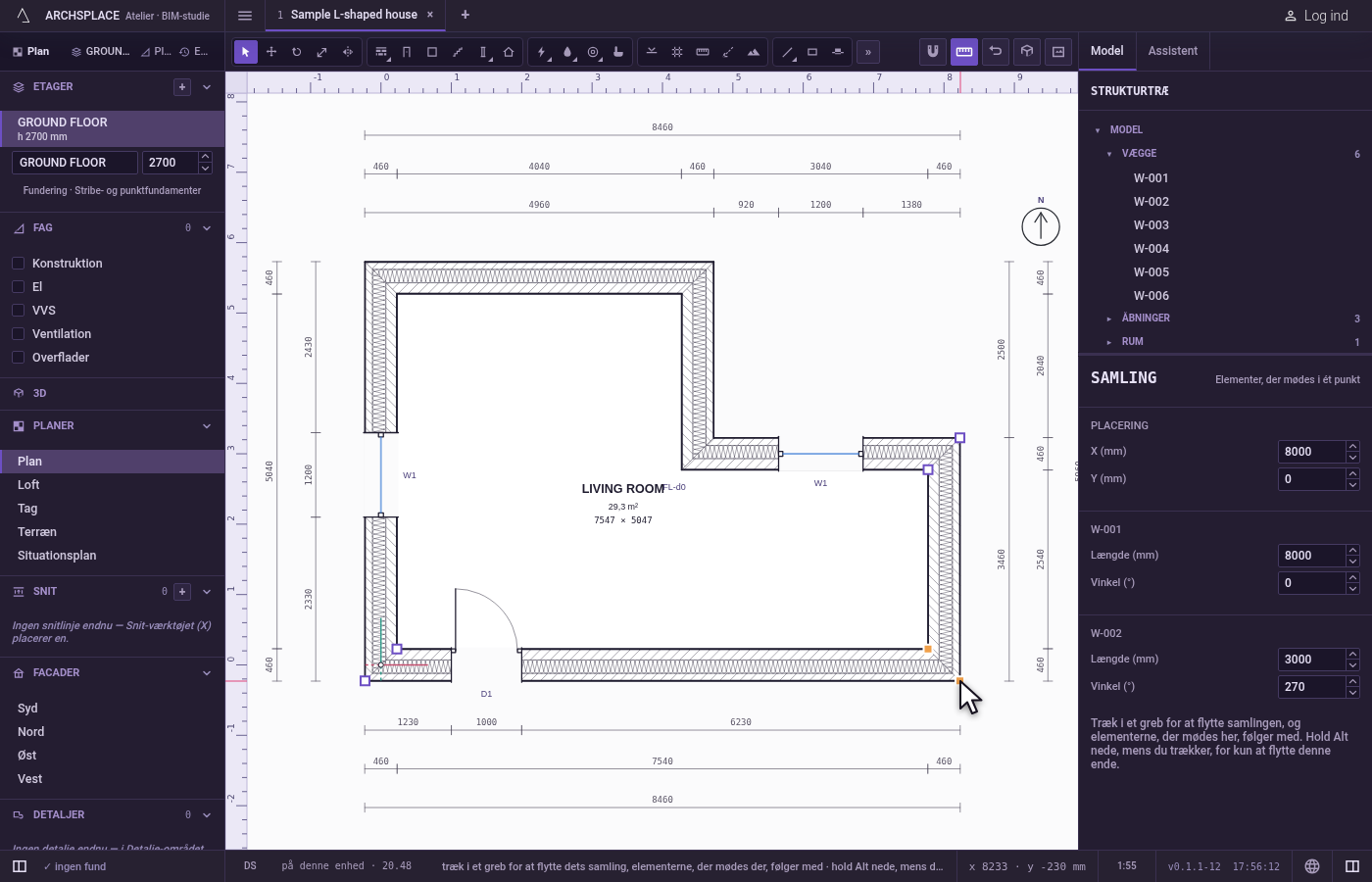

Vælg en samling. Klik på grebet i det hjørne, den deler med den næste væg, uden at trække. Samlingspanelet viser SAMLING, Elementer, der mødes i ét punkt, dens X og Y og de to vægge.

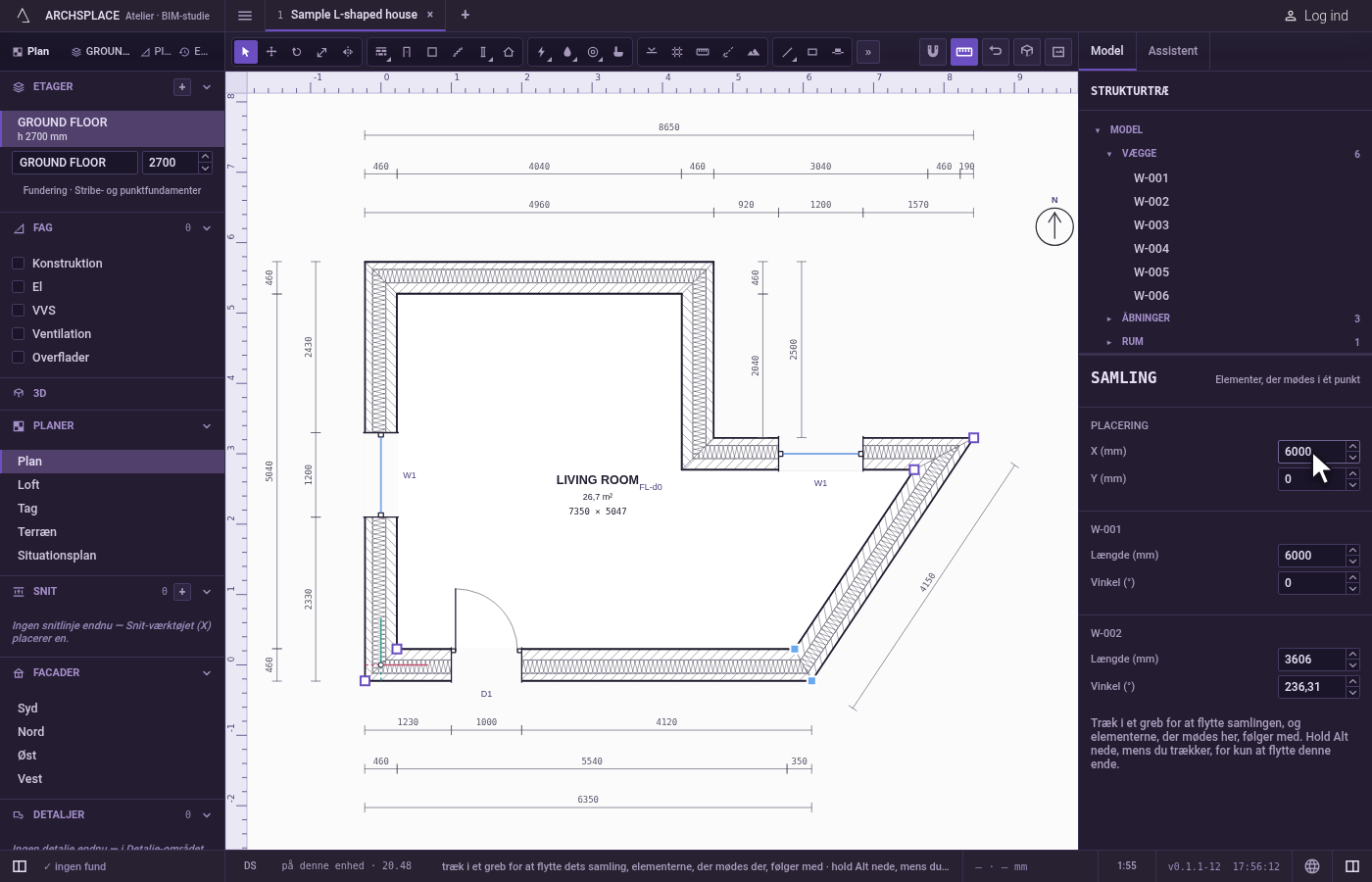

Skriv dens placering. I X skriver du 6000 og trykker på
Enter. Hjørnet flytter til X 6 m; begge vægge følger med og forbliver samlet.

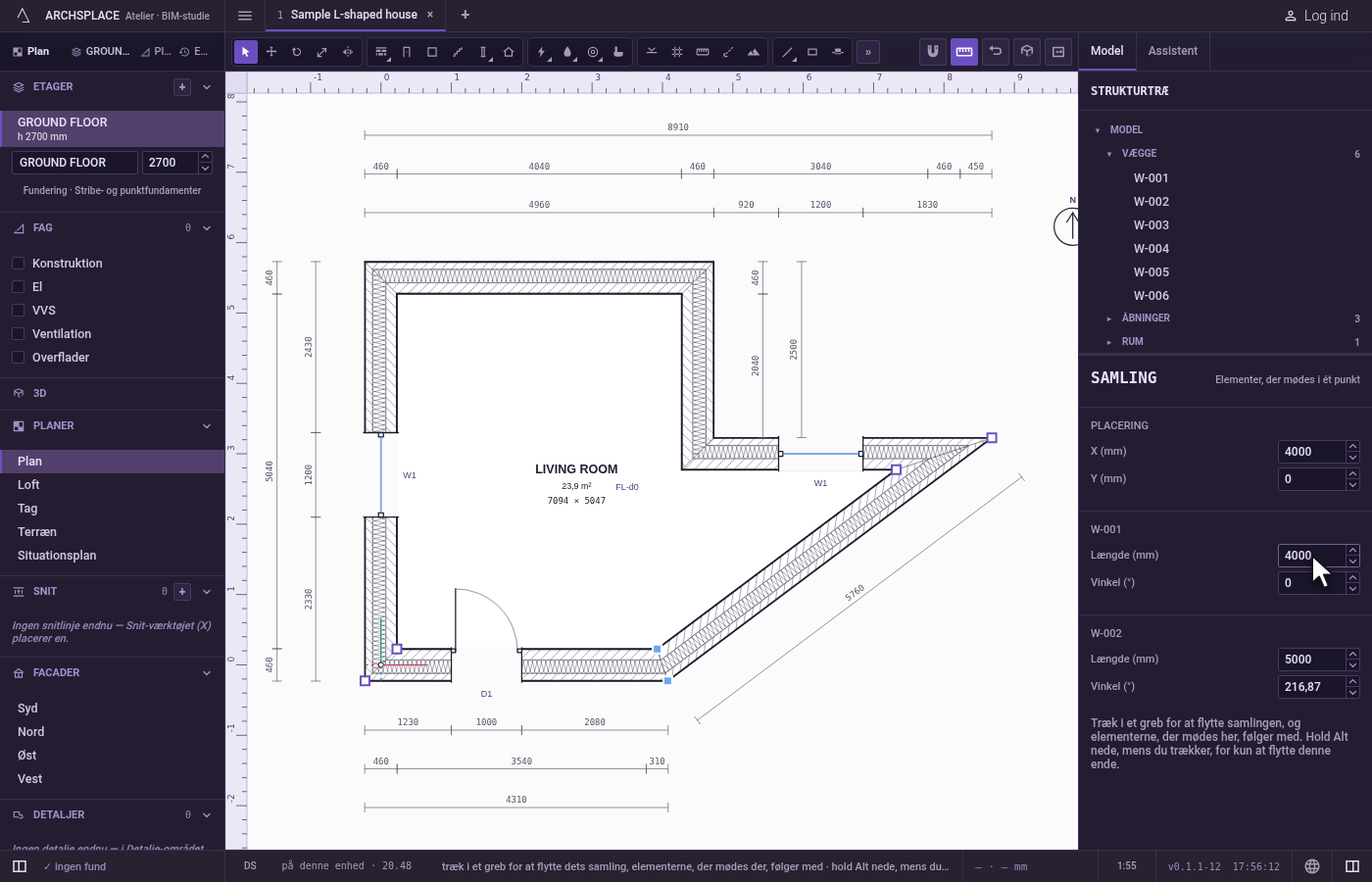

Angiv en længde. I den første vægs blok skriver du 4000 i Længde og trykker på
Enter. Væggen beholder sin fjerne ende og sin retning; samlingen flytter sig langs den, og den anden væg følger med.

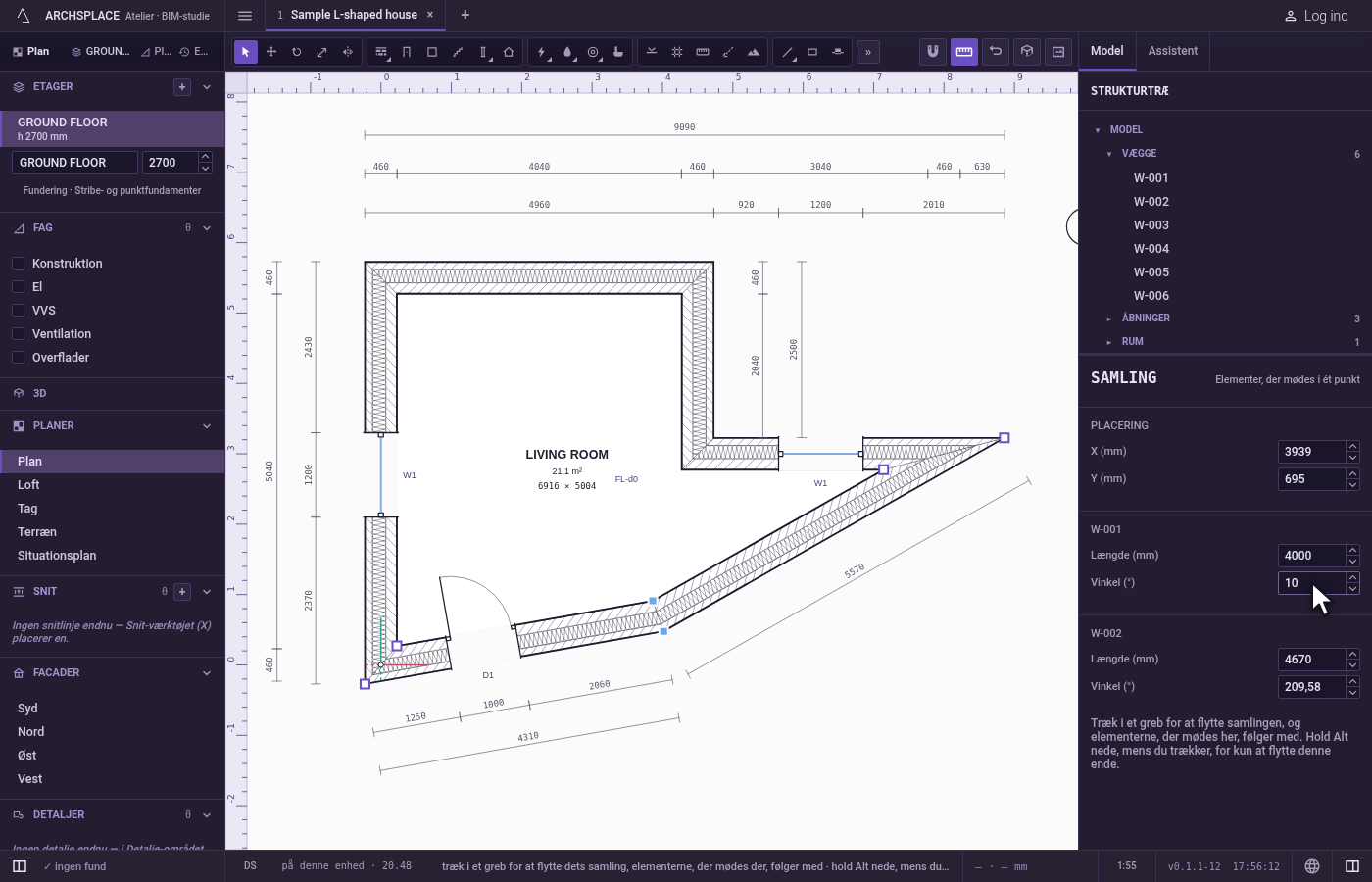

Angiv en vinkel. I samme blok skriver du 10 i Vinkel (°) og trykker på
Enter. Samlingen svinger om den første vægs fjerne ende, og den anden væg følger med.
Hvad det afviser
- En længde under 1 cm. Feltet tager den ikke.
- En flytning, forløbene ikke kan følge. En besked siger hvorfor, og samlingen bliver, hvor den var. Mens du trækker i et greb, skifter forløbenes spøgelsesbillede til afvisningsfarven med begrundelsen ved markøren, før du slipper.
- At slette en samling. En samling forsvinder med sine forløb: slet de vægge, rør eller bjælker, der mødes der.
Hvad det skriver i kontrakten
Hver værdi skriver enderne på alle de forløb, der mødes i samlingen, samlet, i deres lister i kontrakten: from eller to for hver væg, hvert rør eller hver bjælke, hvis ende står der, og de punkter, der er kopieret ind på dem, følger med. Det er ét trin, som ét Ctrl+Z tager tilbage. Selve samlingen skrives aldrig: den læses ud fra, hvor forløbenes ender mødes, hver gang modellen opbygges.
Ofte stillede spørgsmål
Hvordan vælger jeg en samling?
Vælg en væg, et rør eller en bjælke med værktøjet Vælg. Et greb står på hver af dens samlinger; et klik på et greb, uden at trække, vælger den samling, og Skift-klik tilføjer eller fjerner en anden.
Hvordan flytter jeg et hjørne uden at flytte de andre vægge?
Hold Alt nede, mens du trækker i hjørnets greb: kun den ende flytter sig, og de andre vægge bliver, hvor de er.
Hvad betyder et forløbs vinkel?
Det er forløbets retning i grader, drejende om dets fjerne ende. Skriver du en ny vinkel, svinger samlingen rundt om den fjerne ende, og de andre forløb, der mødes i samlingen, følger med.
