Trappe
Trappe tegner en trappe ud fra dens ganglinje: du klikker dens fod og eventuelle sving og fortsætter, til trinene når den næste etage, og trykker så på Enter. Dens ganglinje, spirtrin og konstruktion redigeres derefter i dens panel.
Hvad det er
Trappe tegner en trappe ud fra dens ganglinje, den linje, man går op ad. Du klikker foden, et punkt ved hvert sving og fortsætter, til trappen når den næste etage. Mens du tegner, lægger studiet trinene langs linjen, som de ville blive bygget, ud fra højden mellem etagerne og din standards trapperegler, og fortæller dig, hvor mange der er placeret, og hvor mange der stadig mangler. Svingene får spirtrin, tre pr. sving til at begynde med.
Trappen går op til etagen over den, der er åben på planen; tegnet på den øverste etage kommer den fra etagen nedenunder. Dens panel indstiller derefter dens bredde, den etage, den når, spirtrinene pr. sving, dens ganglinje punkt for punkt og dens konstruktion: betonfyld, en vangebjælke eller åbne trin, med lukkede eller åbne stødtrin.
Hvornår du bruger det
- Når du vil placere en lige trappe, en vinkeltrappe eller en U-trappe mellem to etager.
- Når en trappe skal passe ind i et givet trapperum, ved at du tegner dens ganglinje inde i det.
- Når en opmålt trappe skal tegnes op med sine målte løb.
Trinnene

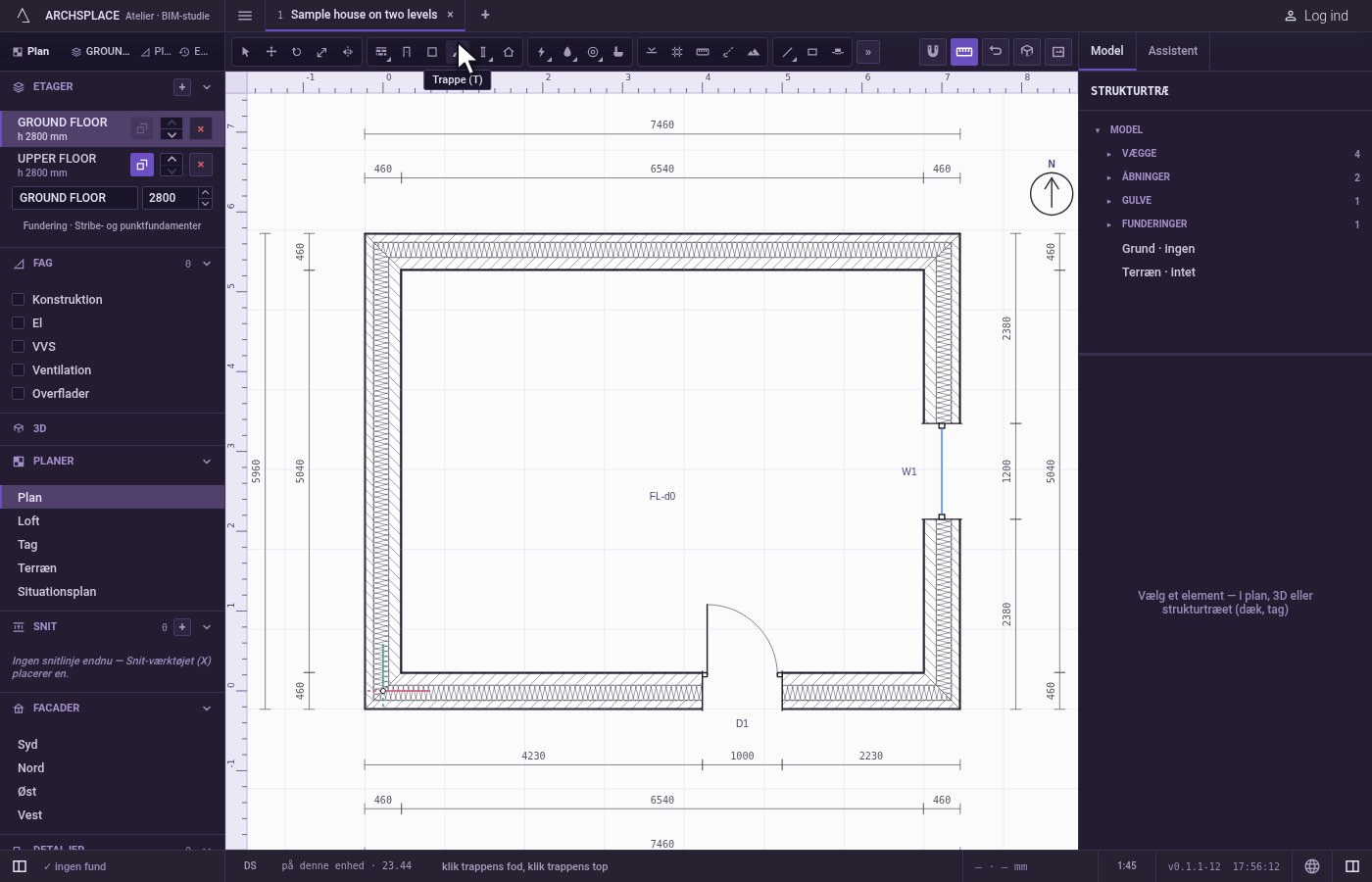

Tag værktøjet. Tryk på
T, eller klik på knappen Trappe.
Klik foden. Magneten holder klikket på det nærmeste punkt inden for rækkevidde. Ganglinjen begynder der.

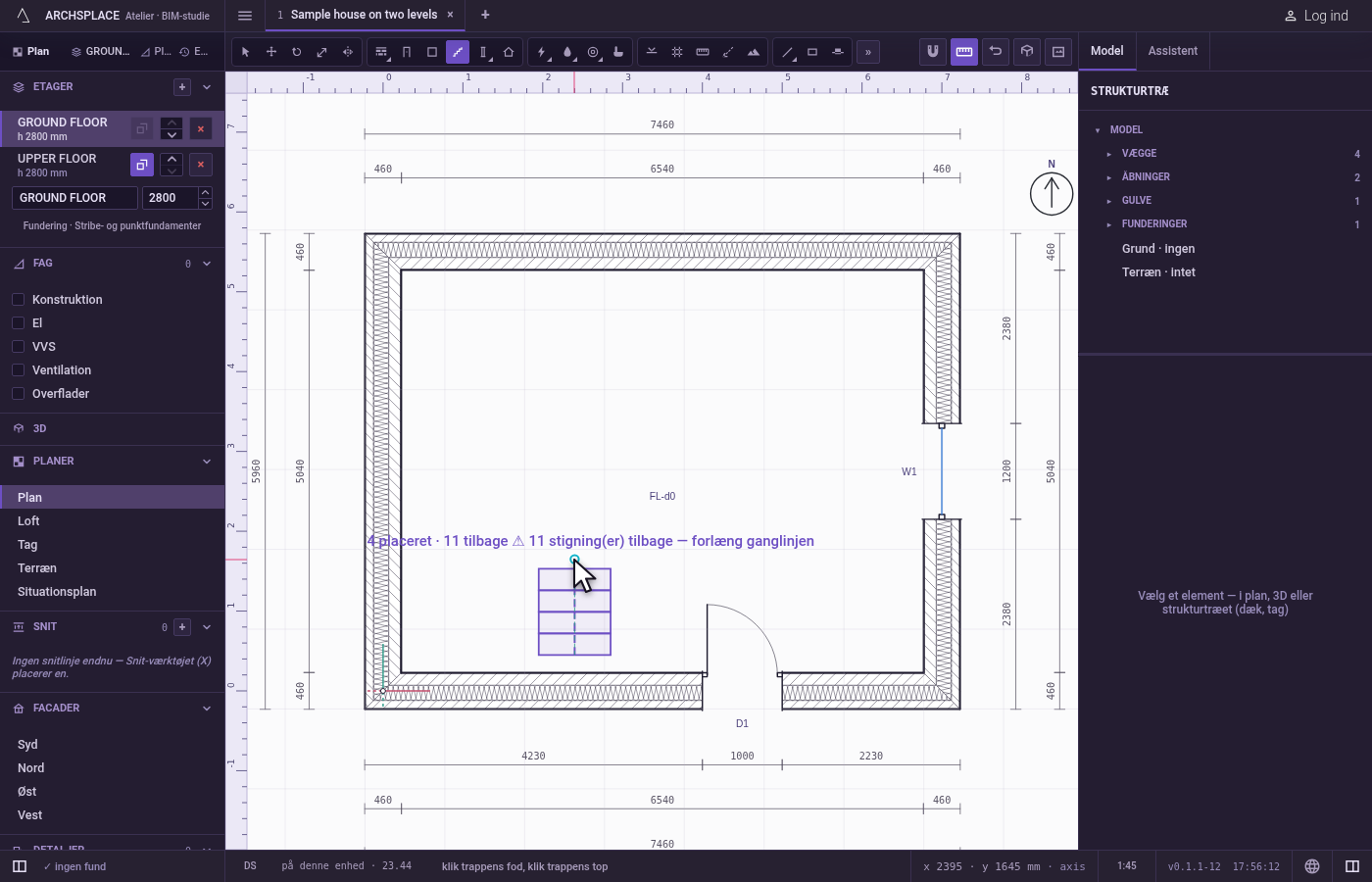

Gå linjen. Bevæg markøren: trinene vises langs linjen, og teksten ved markøren viser, hvor mange der er placeret, og hvor mange der mangler. Skift, eller F8 mens den er slået til, holder et løb vandret eller lodret. Klik for at placere et sving, eller skriv længden af et løb i projektets enheder og tryk på Enter for at placere svinget så langt mod markøren.

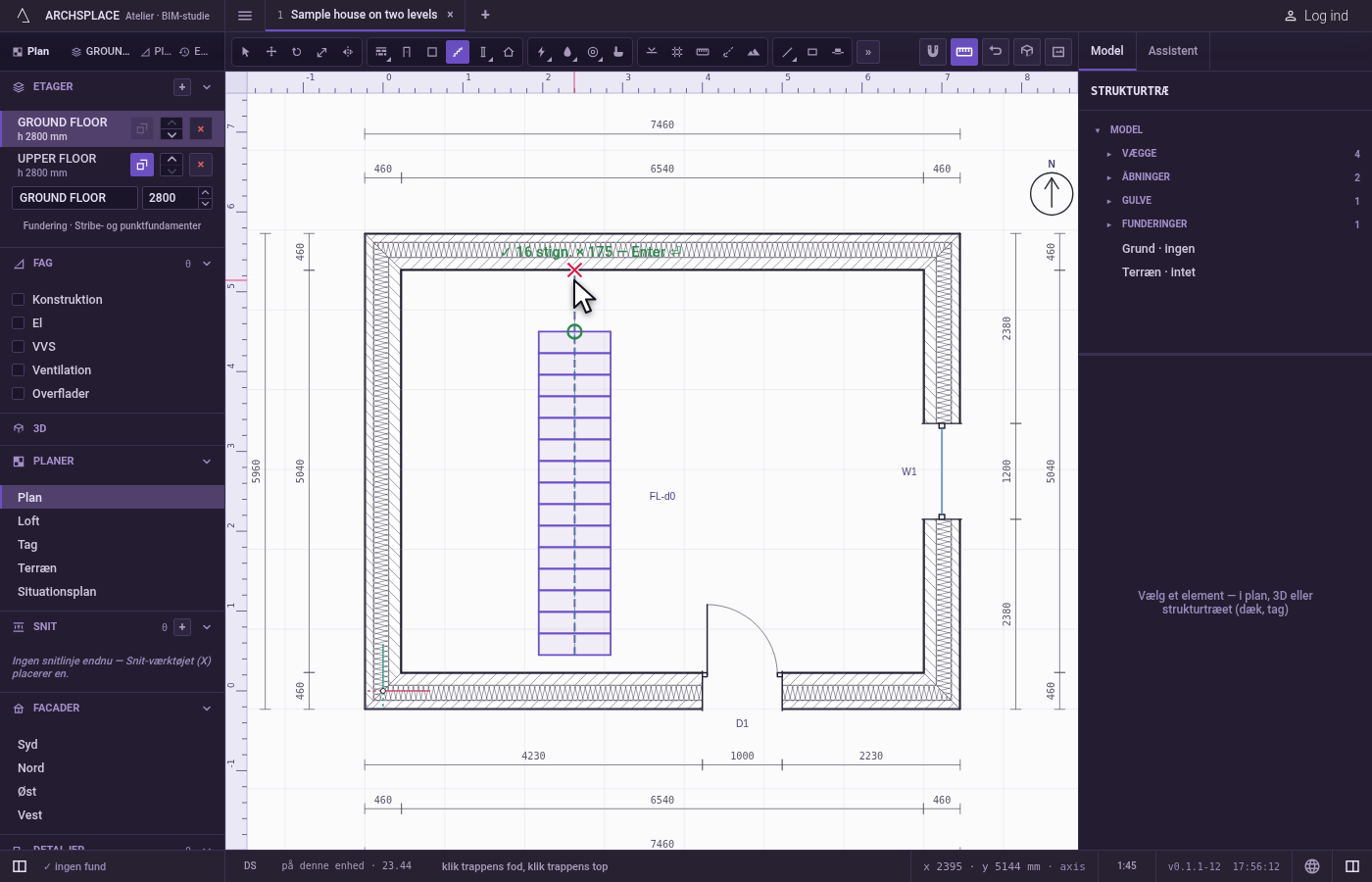

Nå etagen. Når trinene når den næste etage, skifter teksten til et flueben med antallet af stigninger og deres højde, og en prik markerer, hvor det sidste trin slutter. Et advarselstegn kommer til, når en regel ikke er overholdt, for eksempel spirtrin, der er for smalle ved ganglinjen.

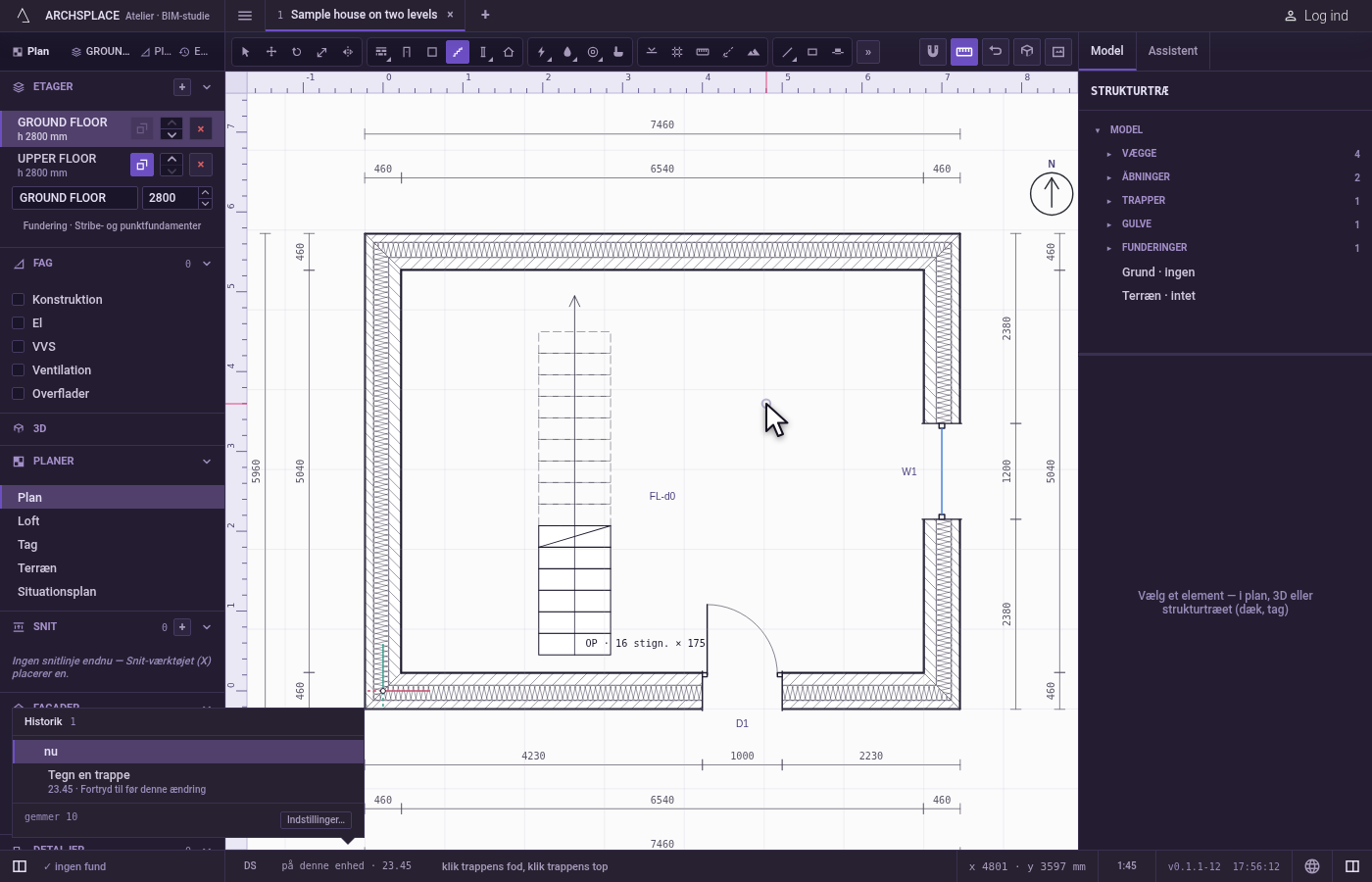

Tryk på Enter. Trappen skrives. Punkter tættere end 5 cm på hinanden slås sammen, og et sving på mindre end cirka 5 grader fjernes, så en frihåndstegnet linje aldrig får et sving, du ikke mente. Værktøjet bliver i hånden til en ny trappe.
Gør den færdig i dens panel. Vælg trappen: indstil dens bredde, den etage, den når, spirtrinene pr. sving og dens konstruktion. Dobbeltklik på trappen, eller tryk på Enter, mens den er valgt, for at redigere dens ganglinje på planen: dens knækpunkter og løb kan trækkes, skubbes med piletasterne, få en skrevet længde eller slettes med
Delete. Enter eller Esc afslutter.
Hvad det afviser
- En ganglinje med ét punkt. Enter skriver intet, før linjen har to punkter.
- Et andet klik på samme punkt. Et klik inden for 12 cm af det sidste punkt tilføjer intet.
- En trappe, der ikke når op. En trappe, hvis trin ikke når den anden etage, skrives, men dens panel og statuslinjen siger, hvor mange stigninger der mangler: forlæng ganglinjen.
- En for smal trappe. Projektet afviser en bredde under det fysiske minimum, og dets kontroller markerer en bredde under din standards lovkrav eller komfortminimum, eller spirtrin, der er for smalle på ganglinjen.
Hvad det skriver i kontrakten
Én ny post sidst i projektets liste over trapper, som ét trin, som én fortrydelse tager tilbage: den etage, den begynder på, den etage, den når, dens ganglinje som en liste af punkter i meter, tre spirtrin pr. sving, en bredde på 90 cm og den fase, visningen tegner i. Trin, stødtrin og deres højder skrives aldrig: de beregnes ud fra ganglinjen og etagerne, hver gang projektet opbygges, og det samme gælder den åbning, trappen skal bruge i dækket ovenover. Konstruktionen skrives, når du indstiller den i panelet.
Begreber
Ofte stillede spørgsmål
Hvordan ved atelieret, hvor mange trin min trappe skal have?
Ud fra højden mellem de to etager og din standards trapperegler. Mens du tegner ganglinjen, tæller teksten ved markøren de placerede trin og dem, der stadig mangler, og den skifter til et flueben med antallet af stigninger og deres højde, når trappen når den næste etage.
Hvordan laver jeg en trappe, der drejer?
Klik et punkt ved hvert sving på ganglinjen. Svingene får spirtrin, tre pr. sving som udgangspunkt; det antal ændrer du i trappens panel.
Hvordan ændrer jeg trappen, efter at jeg har tegnet den?
Dobbeltklik på den, eller vælg den og tryk på Enter, for at redigere dens ganglinje: dens knækpunkter og løb kan trækkes, skubbes med piletasterne, skrives eller slettes.
