Ændr længde i moduleditoren

Ændr længde gør en fuge længere eller kortere fra den ende, du klikker, langs dens egen linje eller bue: med en ændring, du skriver, til en procent af dens længde, til en samlet længde eller til der, hvor du trækker enden hen. Kun stykket ved den ende ændres.

Hvad det er

Ændr længde ændrer en fuges længde uden at ændre dens retning. Du siger hvordan og klikker så fugen nær den ende, der skal flytte sig: den ende glider langs fugens egen linje, eller rundt langs dens egen cirkel for en bue, mens den anden ende bliver. På en polylinje ændres kun stykket ved den ende. Teksten viser længden før og efter, mens du peger.

Der er fire måder at sige hvordan på:

Ændring (D, den måde, den starter i): en ændring, du skriver, lagt til længden, negativ for at forkorte.
Procent (P): den nye længde som en procent af den nuværende.
Total (T): den længde, fugen skal have.
Dynamisk (Y): træk enden derhen, hvor den skal være.

Det er det samme Ændr længde som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når en fuge skal have en præcis længde, eller ændres med et præcist mål.
Når en fuge skal forkortes uden en anden fuge at afkorte mod.
Når en bue skal spænde længere eller kortere rundt langs sin egen cirkel.

Trinnene

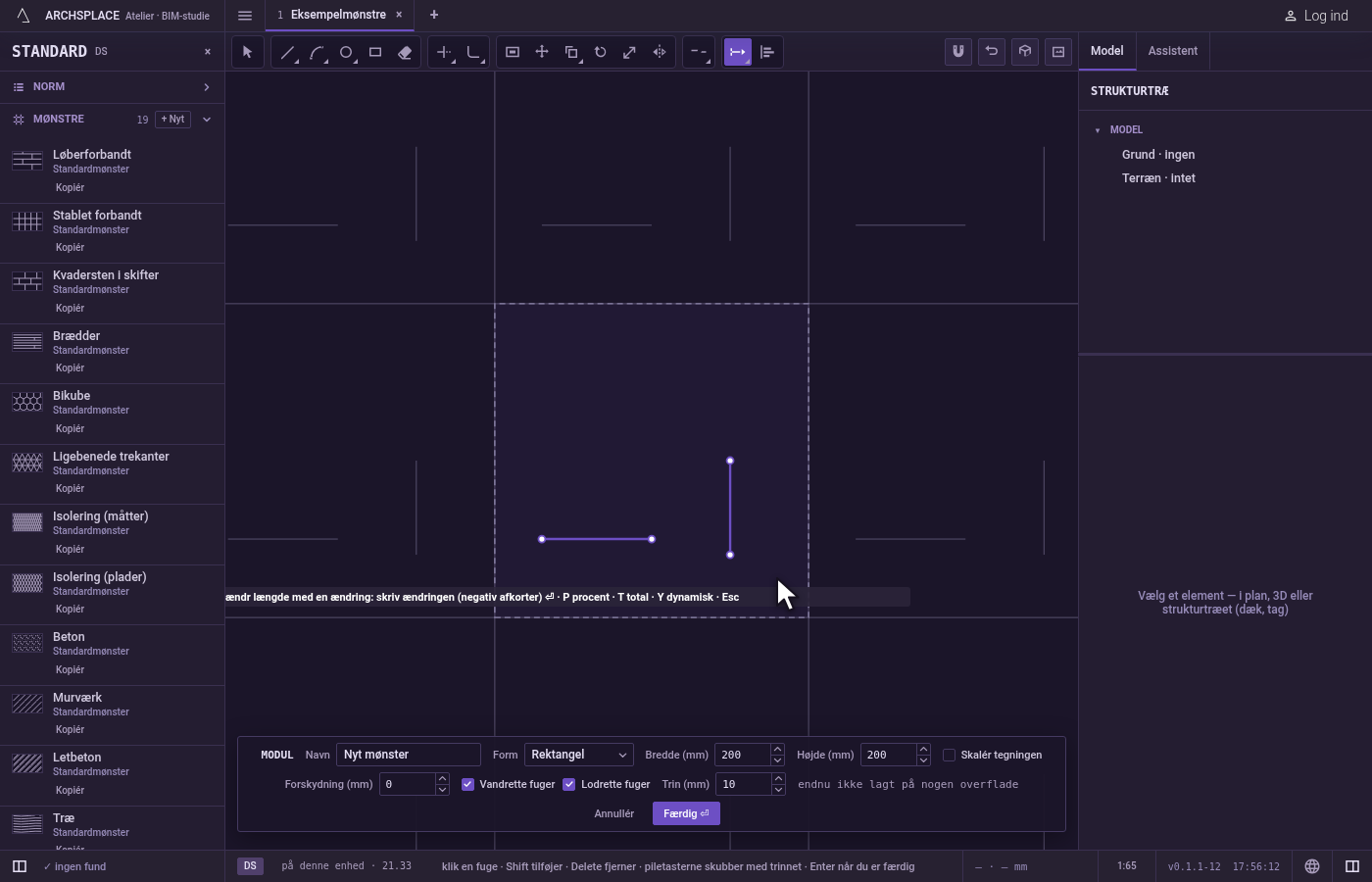

Tag værktøjet. Skriv L, E, N efter hinanden, eller klik på Ændr længde i linjen. Det deler knap med Stræk. L åbner Fuge et øjeblik, og de bogstaver, der følger, fuldender Ændr længde.

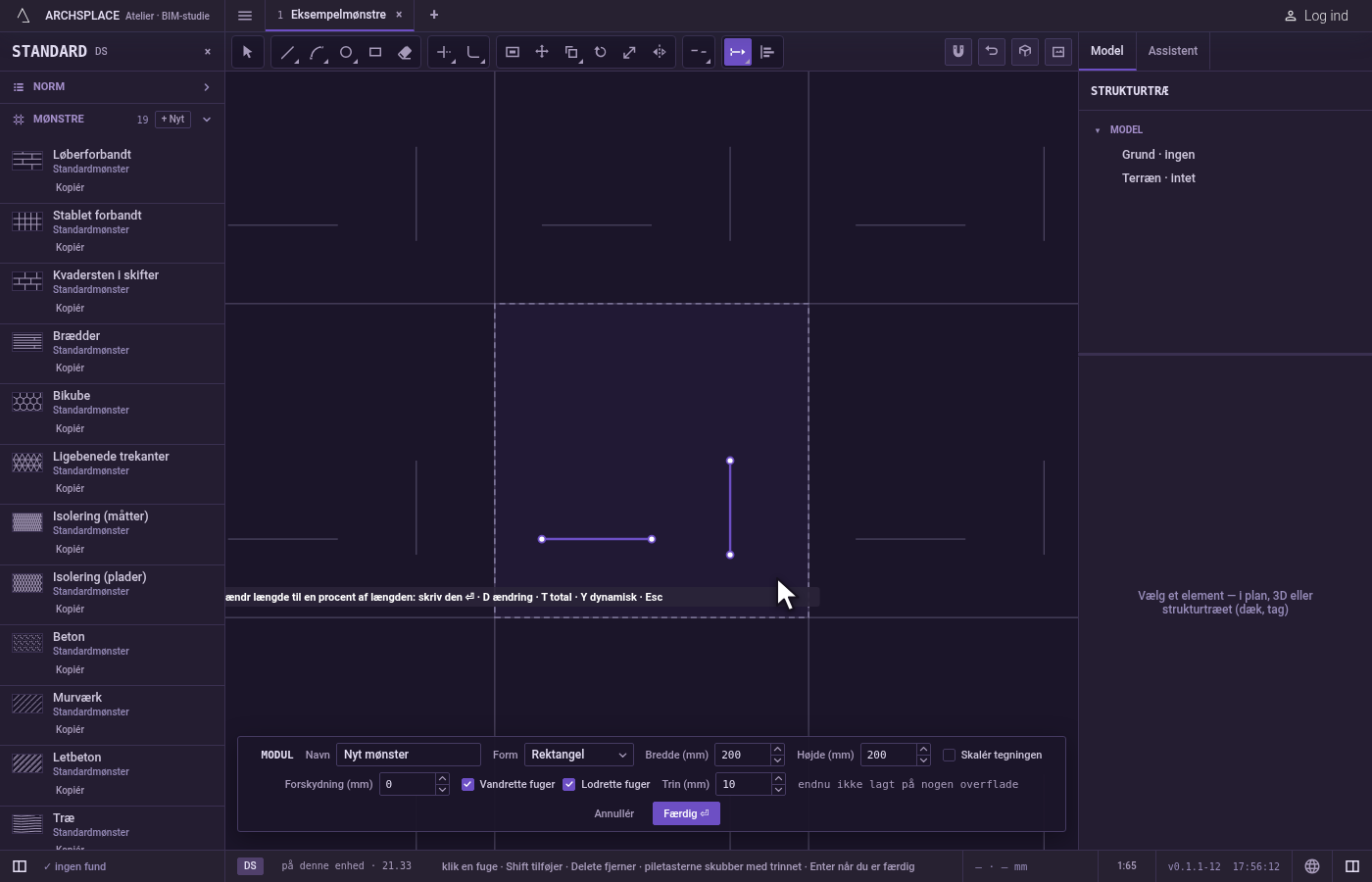

Vælg måden. Den starter i Ændring. Tryk på P for Procent, T for Total eller Y for Dynamisk, og D for at gå tilbage til Ændring.

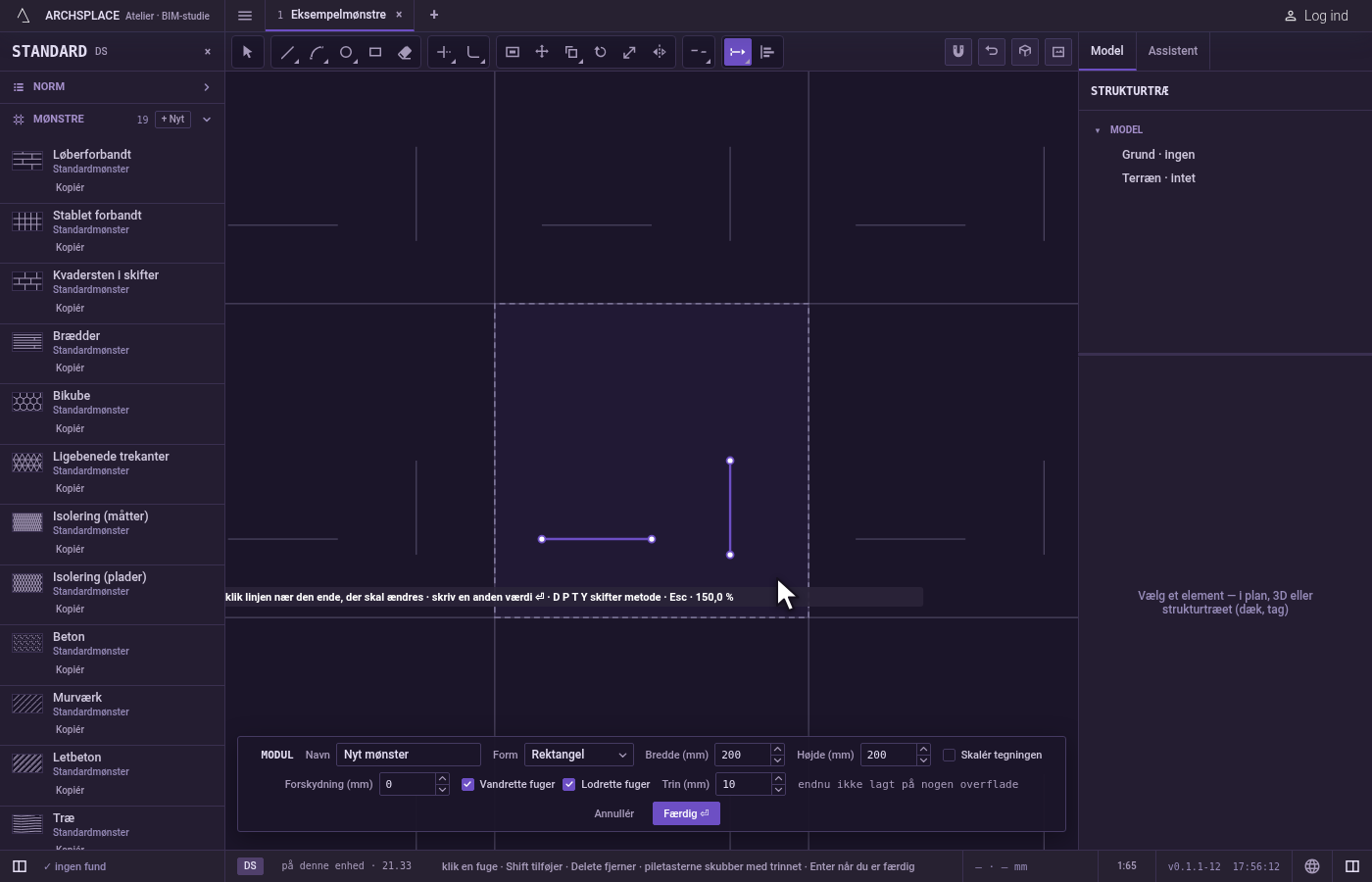

Skriv værdien. I Ændring, Procent eller Total skriver du værdien og trykker på Enter. Teksten viser derefter måden og den værdi, den holder.

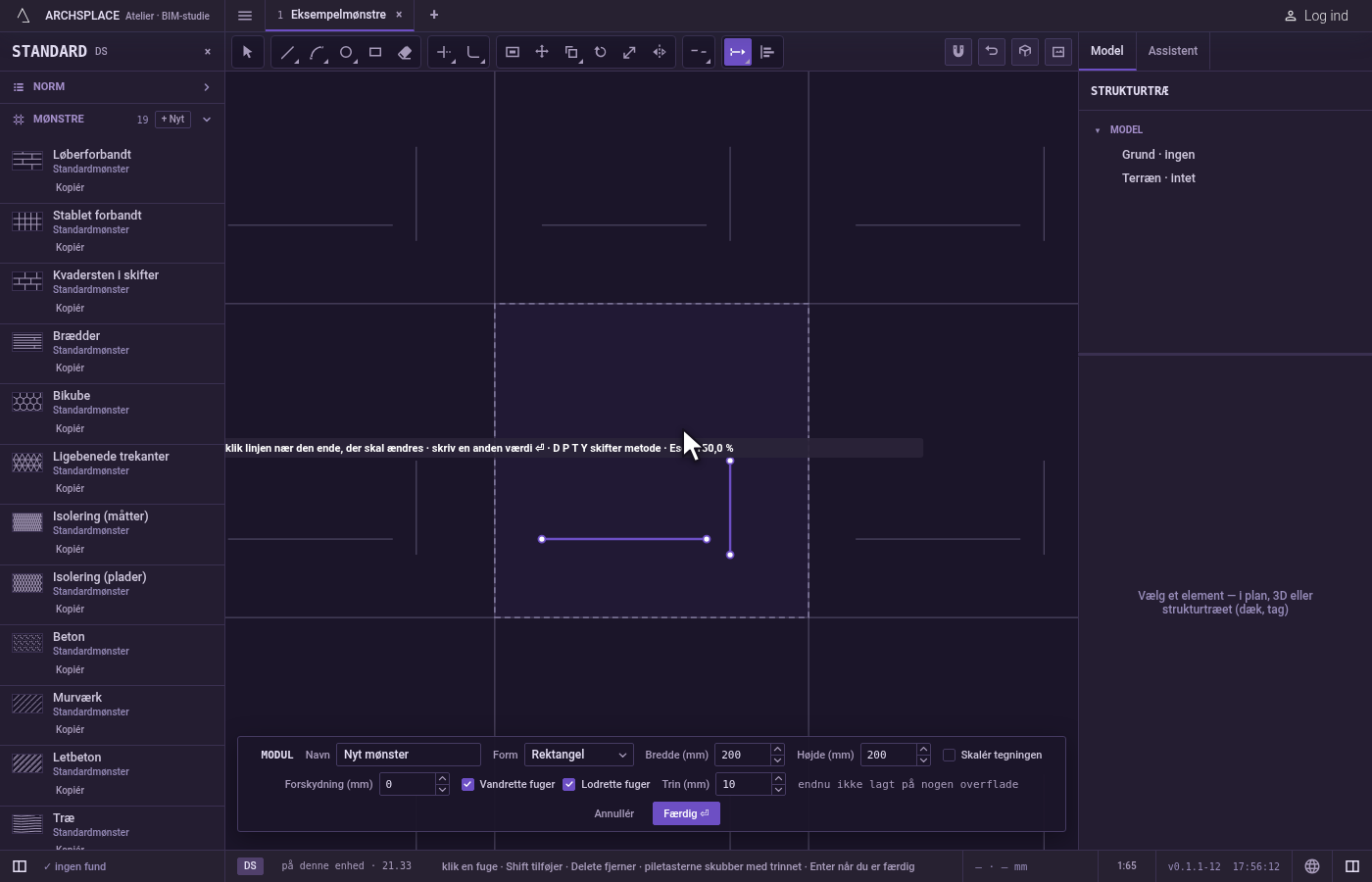

Klik fugen nær den ende, der skal ændres. Den ende, der er nærmest dit klik, flytter sig, og fugen ændres straks. Værdien bliver, så du kan klikke flere fuger med samme ændring eller skrive en anden værdi.

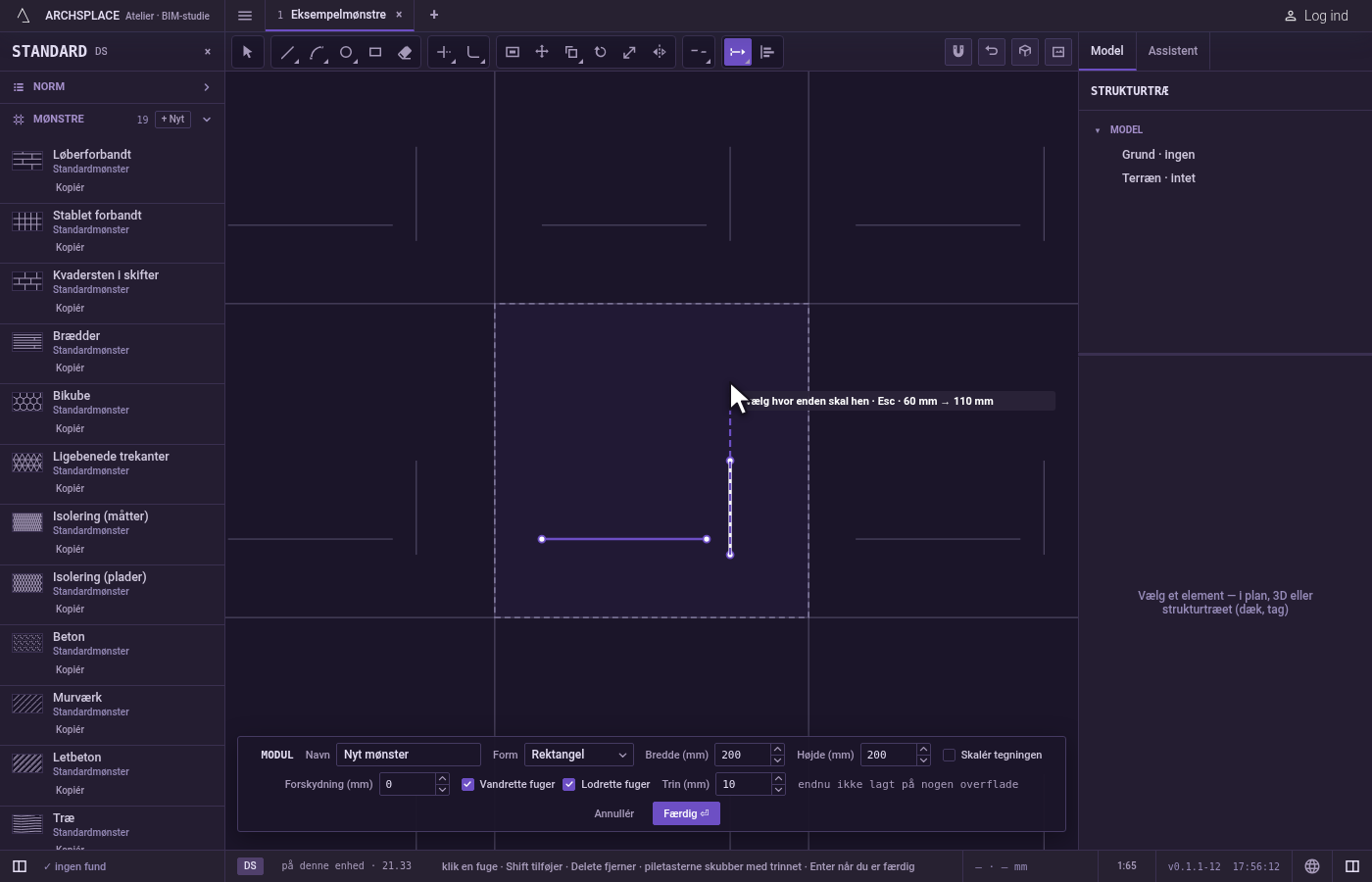

Eller træk i enden, i Dynamisk. Klik fugen nær den ende, der skal flyttes, og klik så der, hvor den ende skal hen. Enden følger markøren langs fugens egen linje eller bue.

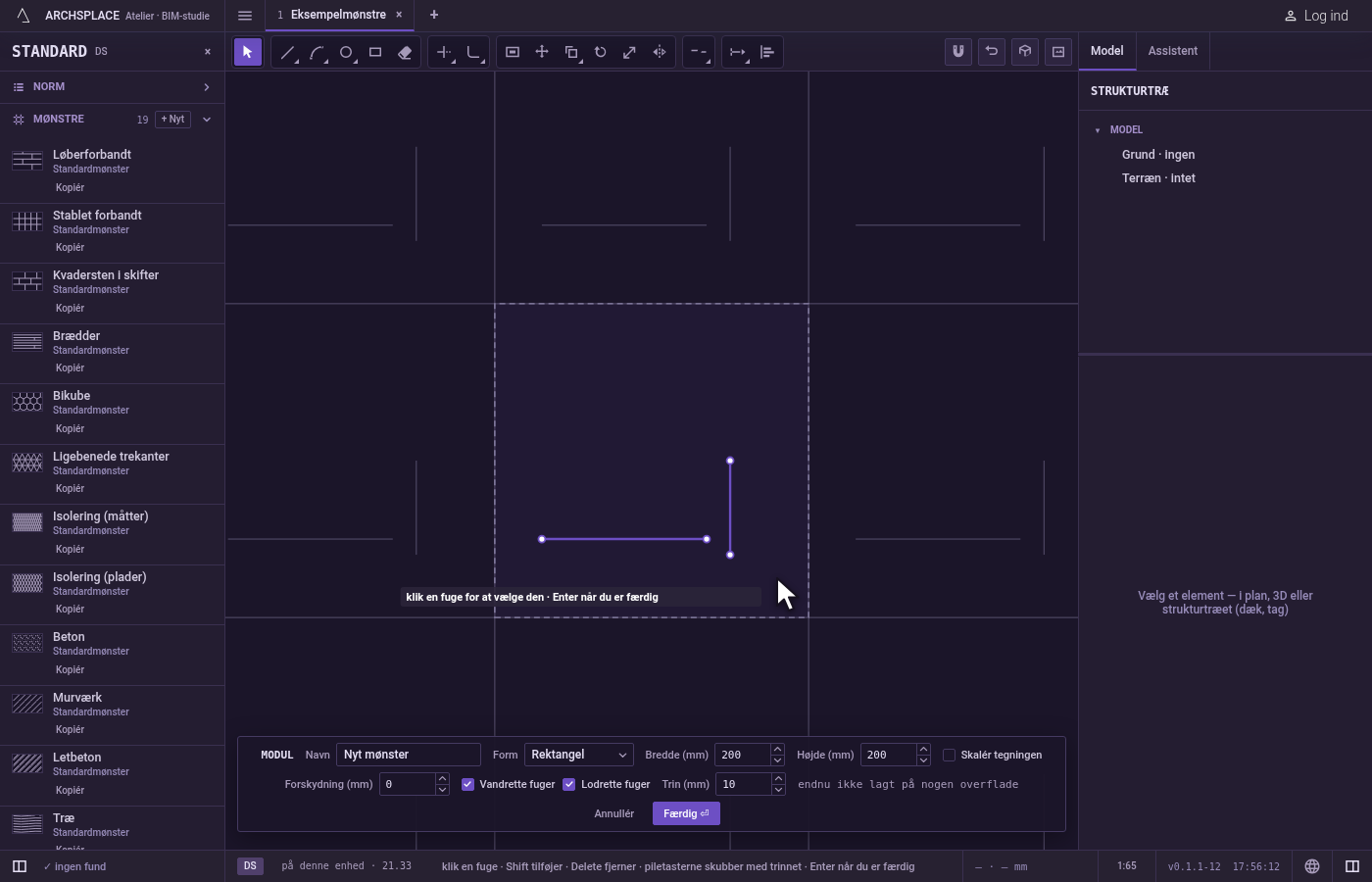

Afslut. Esc dropper en fuge, der er valgt i Dynamisk, og forlader derefter Ændr længde til fordel for Vælg. Ctrl+Z fortryder den sidste ændring. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

Et klik før en værdi. I Ændring, Procent eller Total ændrer et klik på en fuge, før du har skrevet en værdi, intet, og teksten beder om værdien.
En lukket fuge. En cirkel, et rektangel eller en lukket polylinje har ingen ende at flytte: intet ændres, og teksten giver ordene fra den næste afvisning.
En længde, der intet efterlader. En ændring, der ville bringe endestykket til ingenting eller derunder, eller dreje en bue forbi en hel cirkel, afvises med den længde ville ikke efterlade noget.
Et klik på ingenting. Teksten siger intet under markøren.
Et resultat, der forlader modulet. Ville den ændrede fuge ikke længere stå inde i modulet, afviser editoren den med en figur skal blive inde i modulet. En lige fuge, der ville krydse kanten, skæres af der.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne, den ændrede fuge med sin flyttede ende. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvordan gør jeg en fuge præcis 30 cm lang?

Tag Ændr længde, tryk på T for total, skriv 0,3 (med projektet i meter) og tryk på Enter, og klik så fugen nær den ende, der skal flytte sig.

Hvordan forkorter jeg en fuge med et fast mål?

På standardmåden ændring skriver du en negativ værdi, for eksempel -0,05, trykker på Enter og klikker så fugen nær den ende, der skal forkortes.

Virker Ændr længde på et rektangel eller en cirkel?

Nej. En lukket fuge har ingen ende at flytte. Opløs først et rektangel for at ændre længden på en af dets sider.
