Rektangel
Værktøjet Rektangel tegner et lukket firsidet omrids i 3D-visningen ud fra to modstående hjørner, i planet under markøren. Dets fire linjer lukker sig plant, så rektanglet straks er en flade, klar til at blive skubbet eller trukket.
Hvad det er
Værktøjet Rektangel tegner fire linjer, der lukker et rektangel, fra ét hjørne til det modstående. Rektanglet ligger i et plan, og dets sider følger planets to retninger: på terrænet eller en vandret flade langs planens akser.
Før det første klik viser studiet planet under markøren som et let net med de to akser farvet som de modelakser, de følger. Det er fladen under markøren, eller terrænet, når der ikke er nogen, og piletasterne drejer det. Da dets fire linjer lukker sig plant, er rektanglet en flade, så snart det er tegnet.
Hvornår du bruger det
- Når du vil starte et volumen: tegn fodaftrykket, og træk det så op med Skub/træk.
- Når du vil tegne et vindue, en niche eller et panel på en flade og så skubbe det ind eller trække det ud.
- Når du vil tegne en lodret flade, der står i rummet.
Trinnene

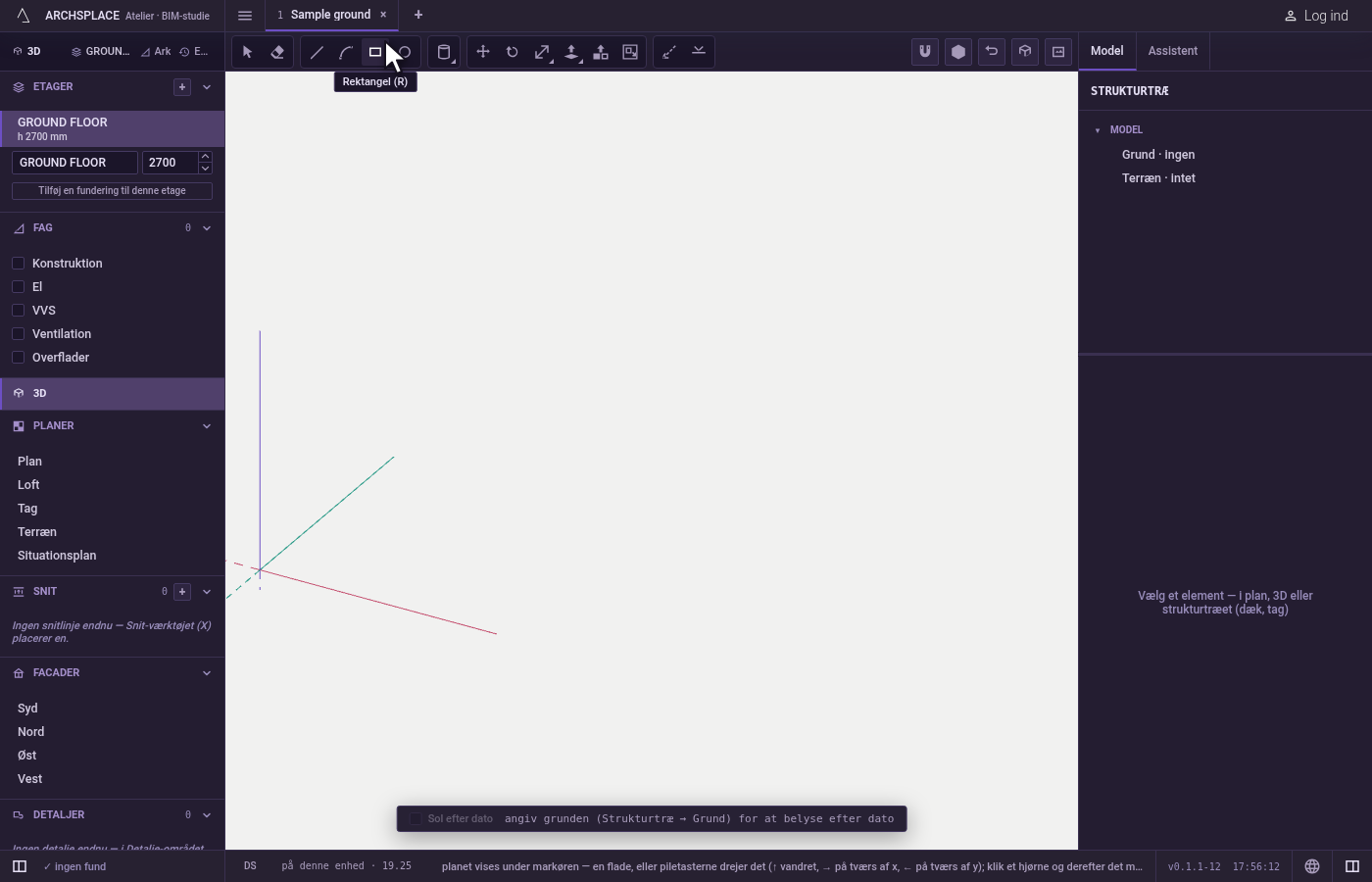

Tag værktøjet. Tryk på
R, eller klik på Rektangel blandt tegneværktøjerne.

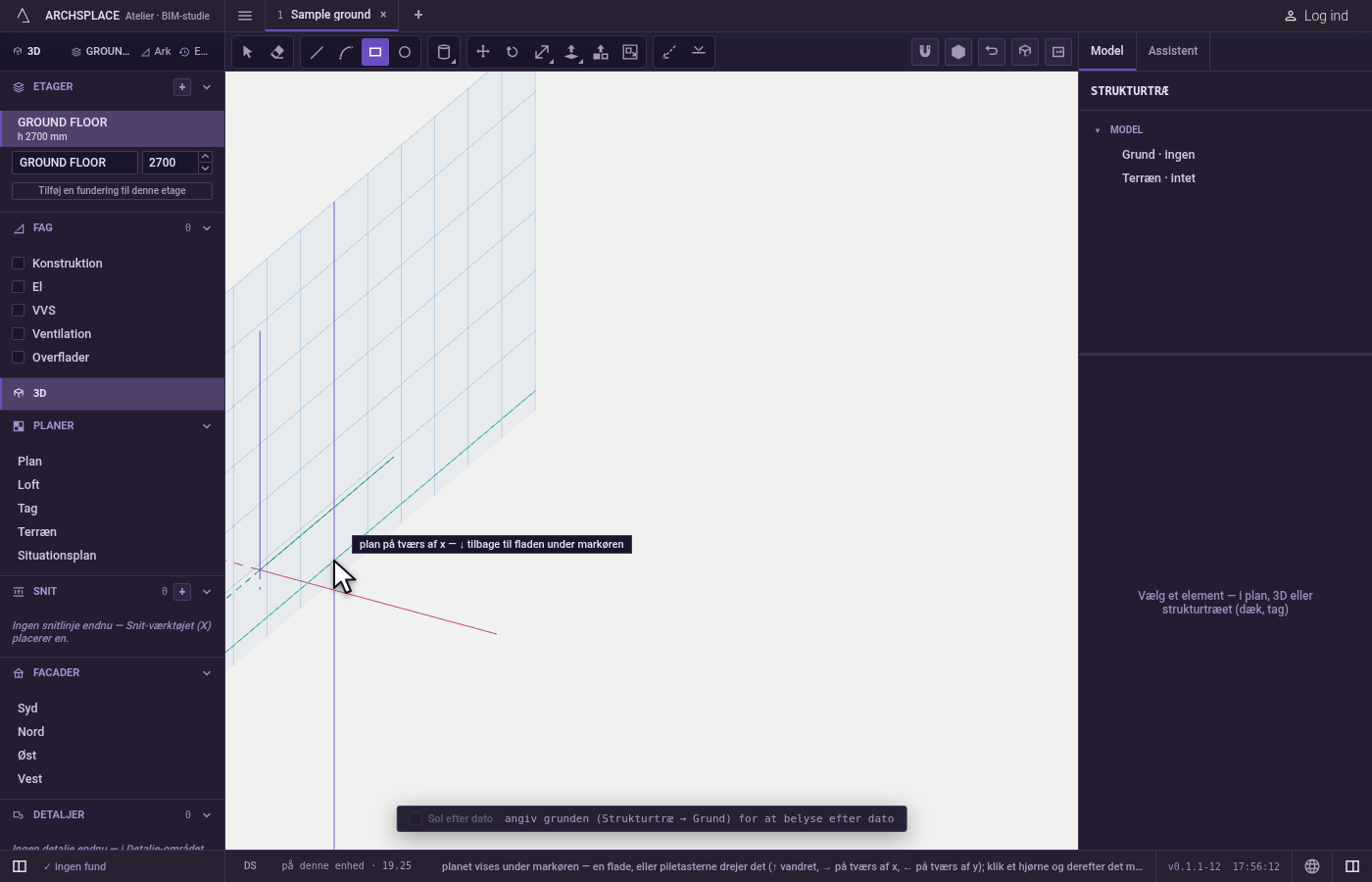

Vælg planet. Bevæg dig hen over en flade for at tegne på den, eller over det tomme rum for terrænet. Før det første klik gør
↑planet vandret,→rejser det på tværs af x,←rejser det på tværs af y, og↓går tilbage til fladen under markøren. Teksten siger, hvilket plan der holdes.

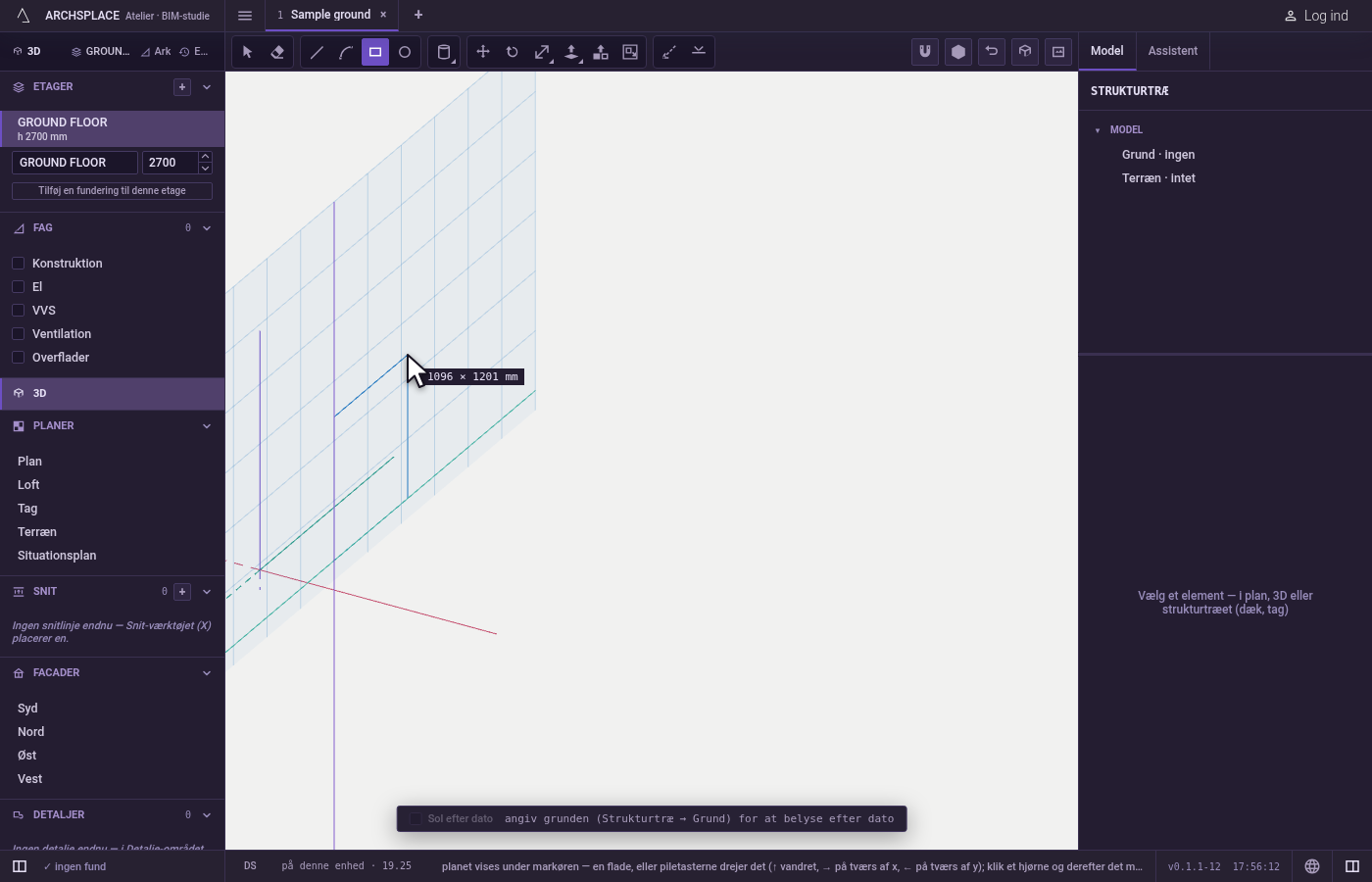

Klik det første hjørne. Planet fastlægges gennem det punkt. Markøren viser, hvad klikket tager: et hjørne, et midtpunkt, en kant, en hjælpelinje.

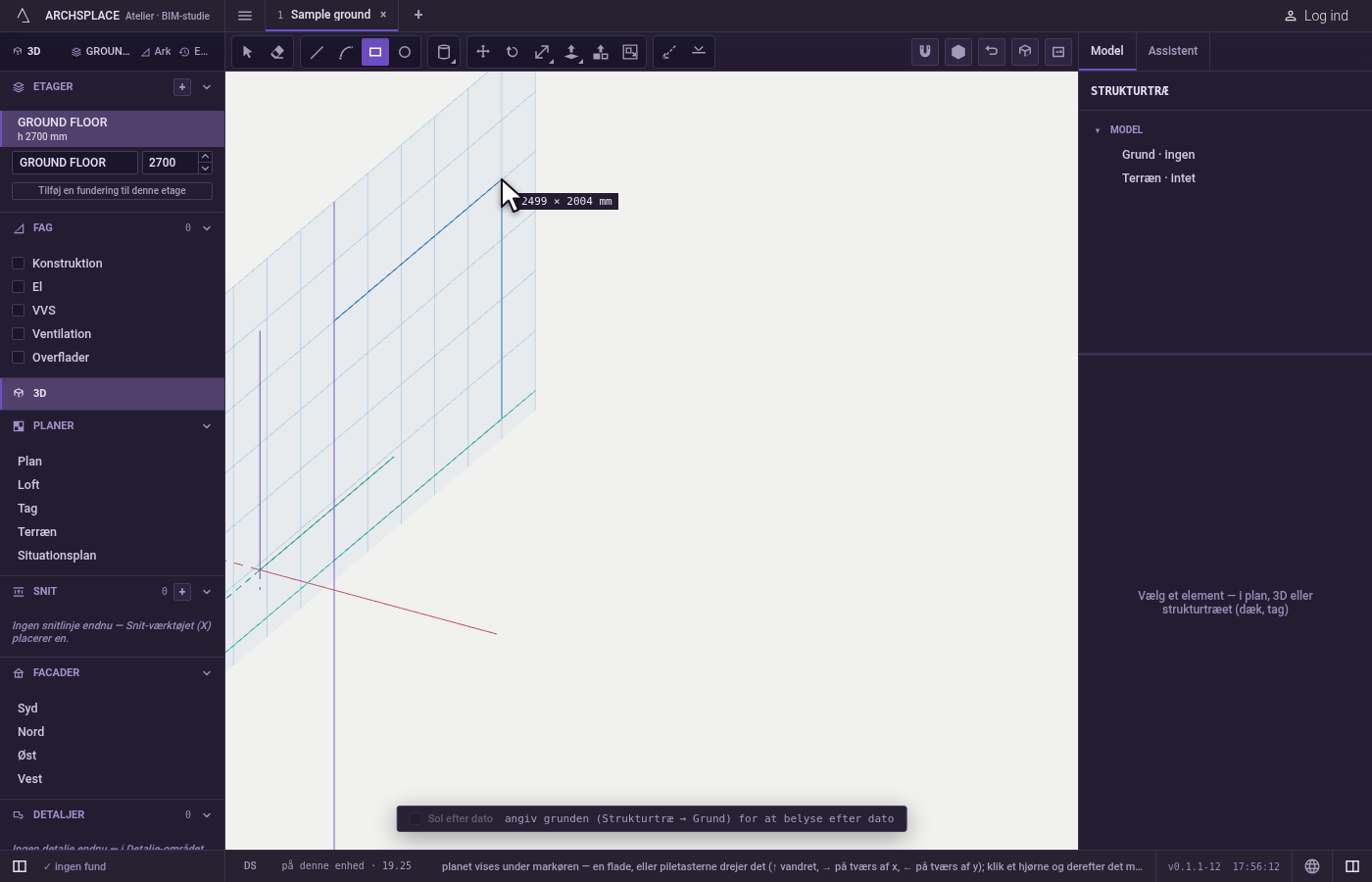

Klik det modstående hjørne. Rektanglet følger markøren, og visningen giver dets bredde og højde. Eller skriv begge, adskilt af
x(eller;), for eksempel4x3, og tryk påEnter: rektanglet går så langt ud mod den side, markøren er på.

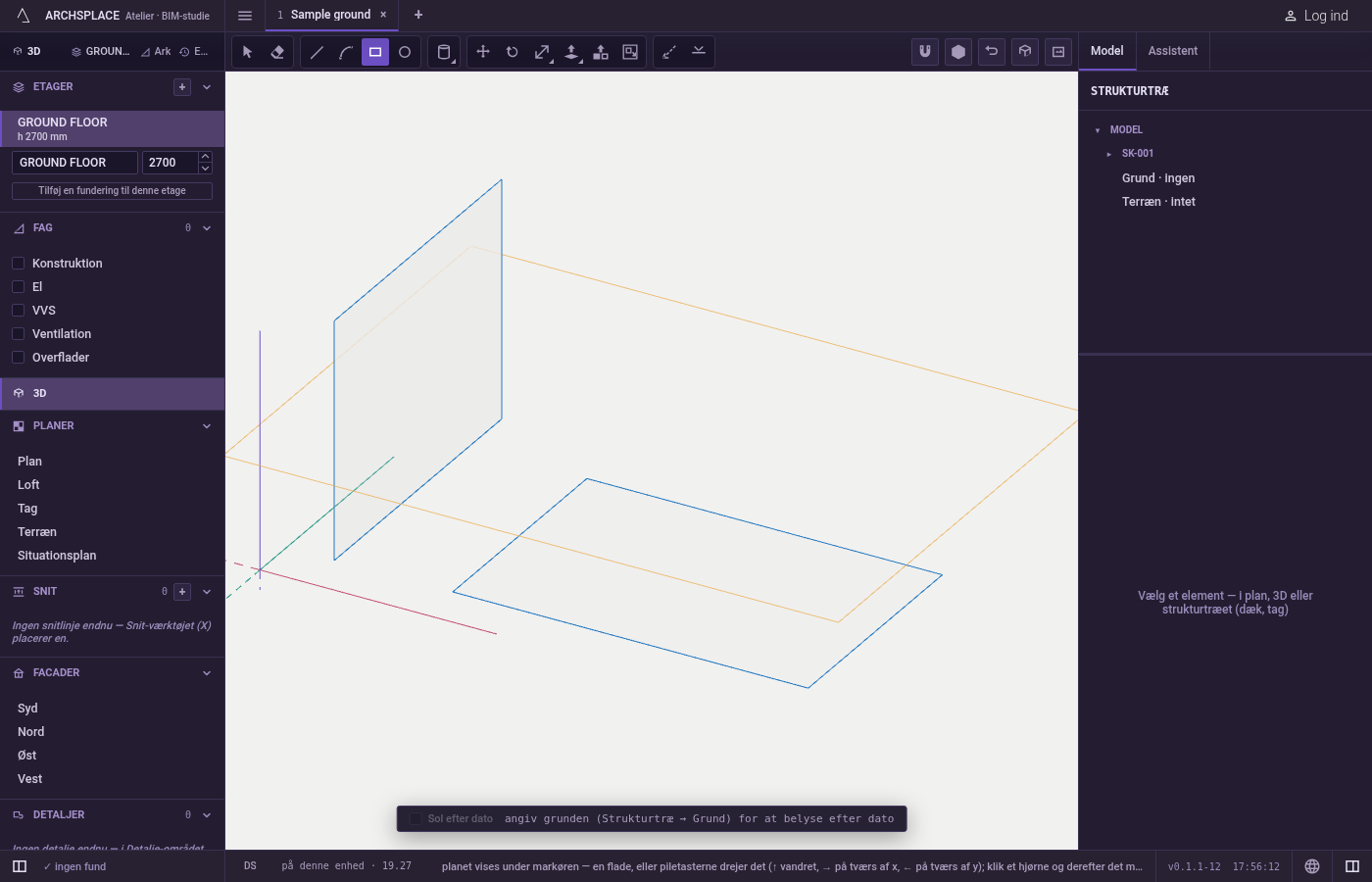

Tegn det næste. Værktøjet bliver i hånden til et nyt rektangel.
Escdropper et rektangel, der er i gang; mellemrumstasten går tilbage til Vælg.
Hvad det afviser
- Et punkt uden for planet. Når det første hjørne er klikket, lander hvert punkt i det plan, det fastlagde, uanset hvad markøren passerer.
- En skrevet værdi, der ikke er to tal. Rektanglet venter på en bredde og en højde; alt andet placerer intet.
Hvad det skriver i kontrakten
De fire linjer føjes til modellens tegnede geometri, eller til den komponent, du har åben, som ét trin, der kan fortrydes. Hvor de krydser andre linjer, deler de hinanden, det lukkede omrids findes som en flade, og et rektangel tegnet på et legemes flade tages af det legeme og skærer sin egen flade ud der.
Ofte stillede spørgsmål
Hvordan tegner jeg et rektangel, der står lodret?
Før det første klik trykker du på højre pil for et plan på tværs af x eller venstre pil for et plan på tværs af y. Nettet under markøren drejer for at vise det. Pil ned går tilbage til fladen under markøren.
Hvordan giver jeg rektanglet præcise mål?
Klik det første hjørne, bevæg dig hen mod der, hvor rektanglet skal ligge, skriv så bredden og højden adskilt af x, for eksempel 4x3, og tryk på Enter.
Hvorfor delte mit rektangel den flade, jeg tegnede det på?
Fordi linjer tegnet på en flade bliver en del af den. Et rektangel inde i en flade skærer sin egen flade ud der, som du kan skubbe ind eller trække ud.
