Sammenføj

Sammenføj gør de valgte åbne linjer i skitseeditoren til så få linjer, som det kan: linjer, hvis ender rører hinanden, bliver til én, to rette linjer på samme rette linje bliver til én hen over deres mellemrum, og to buer på samme cirkel bliver til én bue. En kæde, der kommer tilbage til sin start, lukker sig.

Hvad det er

Sammenføj tager de åbne linjer, du vælger, og gør dem til så få linjer, som det kan. Linjer, hvis ender rører hinanden, bliver til én linje, der går gennem dem alle. To rette linjer, der ligger på samme rette linje, bliver til én, og mellemrummet mellem dem lukkes. To buer på samme cirkel bliver til én bue. En kæde, der kommer tilbage til der, hvor den startede, bliver til et lukket omrids. Lukkede omrids og linjer, der intet møder, lades, som de er.

Værktøjerne i denne gruppe arbejder på linjerne, som de blev tegnet, så sammenføjning ændrer, hvad de tager: en afrunding mellem to sider af én sammenføjet linje udskifter hjørnet på stedet, og Kopiér eller Ændr længde tager den sammenføjede linje hel.

Hvornår du bruger det

Når et omrids' separate streger skal blive til én linje, så senere værktøjer behandler den som én.
Når en ret linje, der blev brudt eller tegnet i to dele, skal repareres.
Når en kæde af linjer skal lukkes til et omrids.

Trinnene

Vælg linjerne. I skitseeditoren (se Vælg for vejene ind) vælger du linjerne med Vælg.
Tag Sammenføj. Tryk på J, eller klik på Sammenføj i editorens værktøjslinje. Med linjer allerede valgt virker Sammenføj straks: teksten siger, hvor mange linjer de blev sammenføjet til, og hvor mange der blev efterladt, som de var. De sammenføjede linjer forbliver valgt.

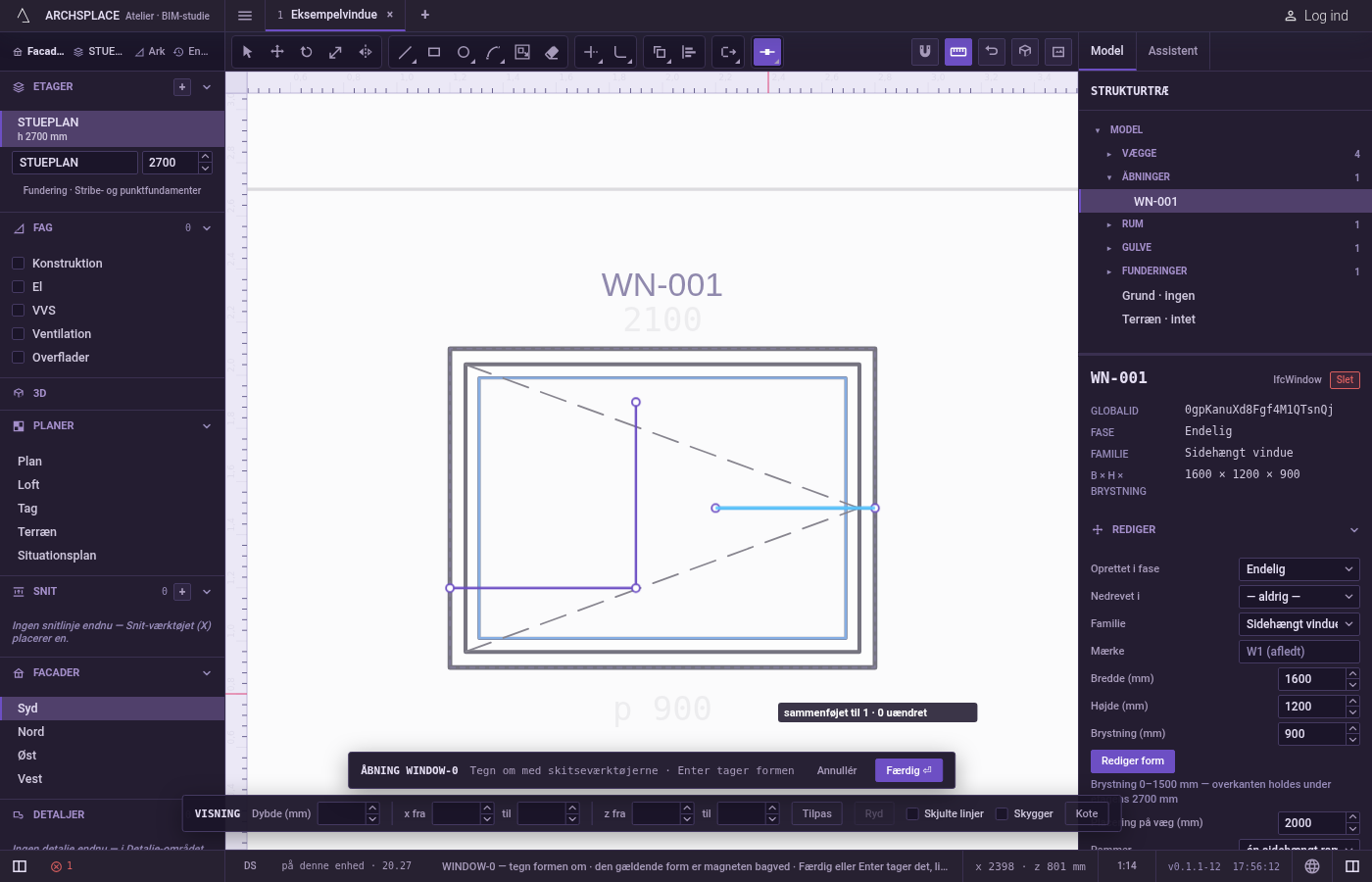

Eller vælg linjerne efter at have taget værktøjet. Med intet valgt beder teksten dig vælge objekter. Klik på linjer for at tilføje dem, Skift og et klik for at tage én ud igen, træk en boks mod højre for de linjer, der ligger helt inden for den, eller mod venstre for alle de linjer, den rører, eller tryk på F for et hegn. Tryk på Enter for at sammenføje dem.

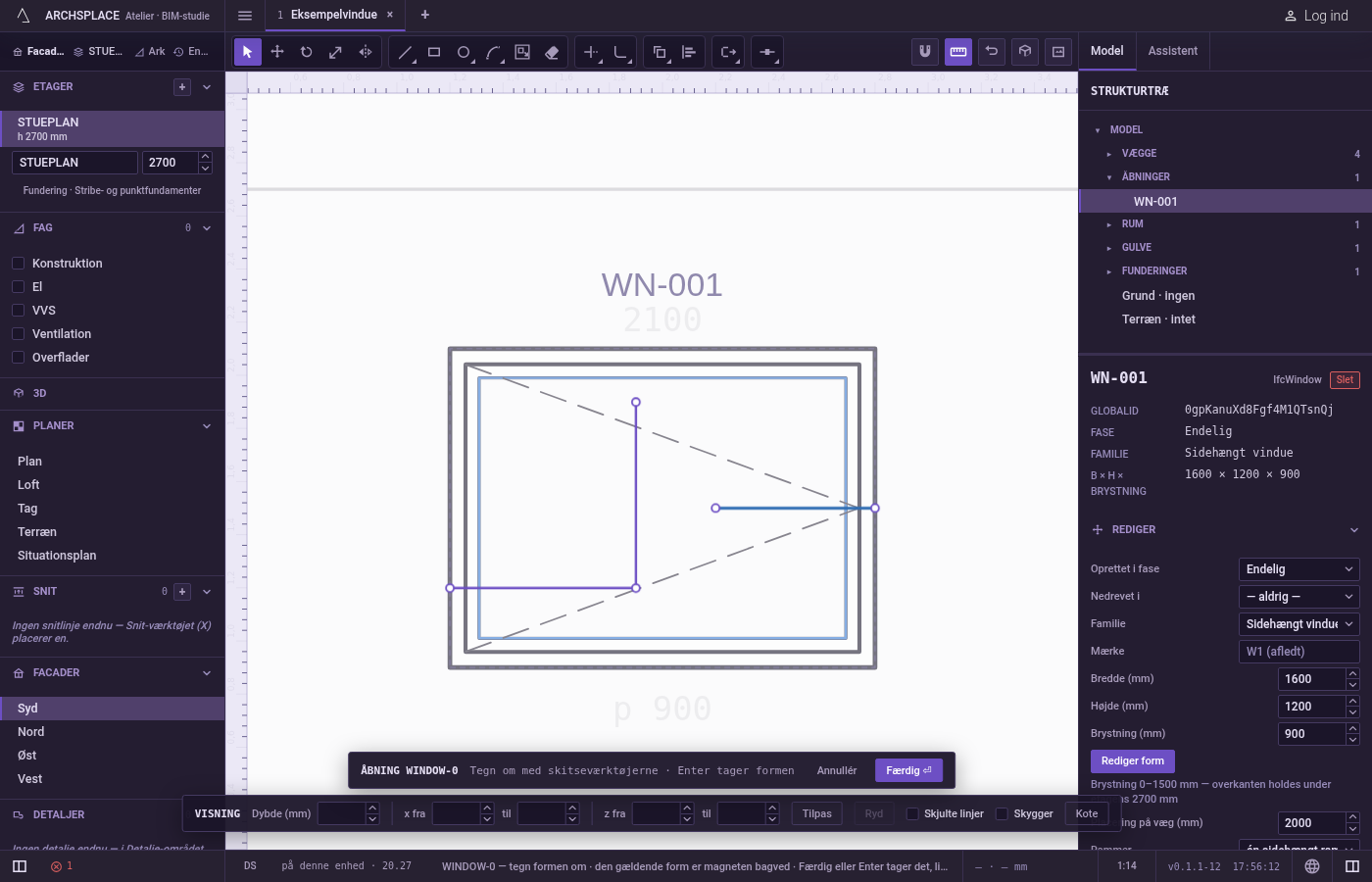

Fortsæt. Sammenføj bliver ved med at spørge efter linjer, med de sammenføjede linjer stadig valgt. Esc går tilbage til Vælg.

Hvad det afviser

Intet at sammenføje. Når ingen to af linjerne rører hinanden ved enderne, eller ligger på én ret linje eller én cirkel, siger teksten, at der intet er at sammenføje, og intet ændres.
Lukkede omrids. Et rektangel, en cirkel eller en hvilken som helst lukket linje lades, som den er, og tælles.
Linjer, der kun rører hinanden på midten. Enderne skal røre. En linje, der krydser en anden, sammenføjes ikke med den.
At sammenføje uden noget valgt. Enter uden nogen valgt linje beder igen om at vælge objekter.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. En sammenføjning er ét trin inde i editoren, og Ctrl+Z tager den tilbage. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Sammenføjning ændrer, hvordan linjerne holdes i editoren, ikke det område, de omslutter. Det omrids, der gives videre ved Færdig, er det samme, uanset om dets sider blev sammenføjet eller ej, medmindre sammenføjningen lukkede et mellemrum.

Se også

Ofte stillede spørgsmål

Skal jeg sammenføje mine linjer, før jeg trykker på Færdig?

Nej. Færdig læser hvert område, linjerne omslutter, sammenføjet eller ej. Sammenføj betyder noget for de værktøjer, der tager hele linjer, som Afrund mellem to sider, Ændr længde eller Kopiér.

Kan Sammenføj lukke et mellemrum mellem to linjer?

Ja, når begge ligger på samme rette linje: de bliver til én linje hen over mellemrummet. Linjer i en vinkel skal røre hinanden ved enderne for at blive sammenføjet.

Hvorfor lader Sammenføj nogle linjer være, som de var?

Lukkede omrids kan ikke sammenføjes, og en åben linje, der ikke rører nogen anden valgt linje og ikke ligger på en fælles linje eller cirkel, har intet at blive sammenføjet med. Teksten tæller dem.
