Mål i snit og facader

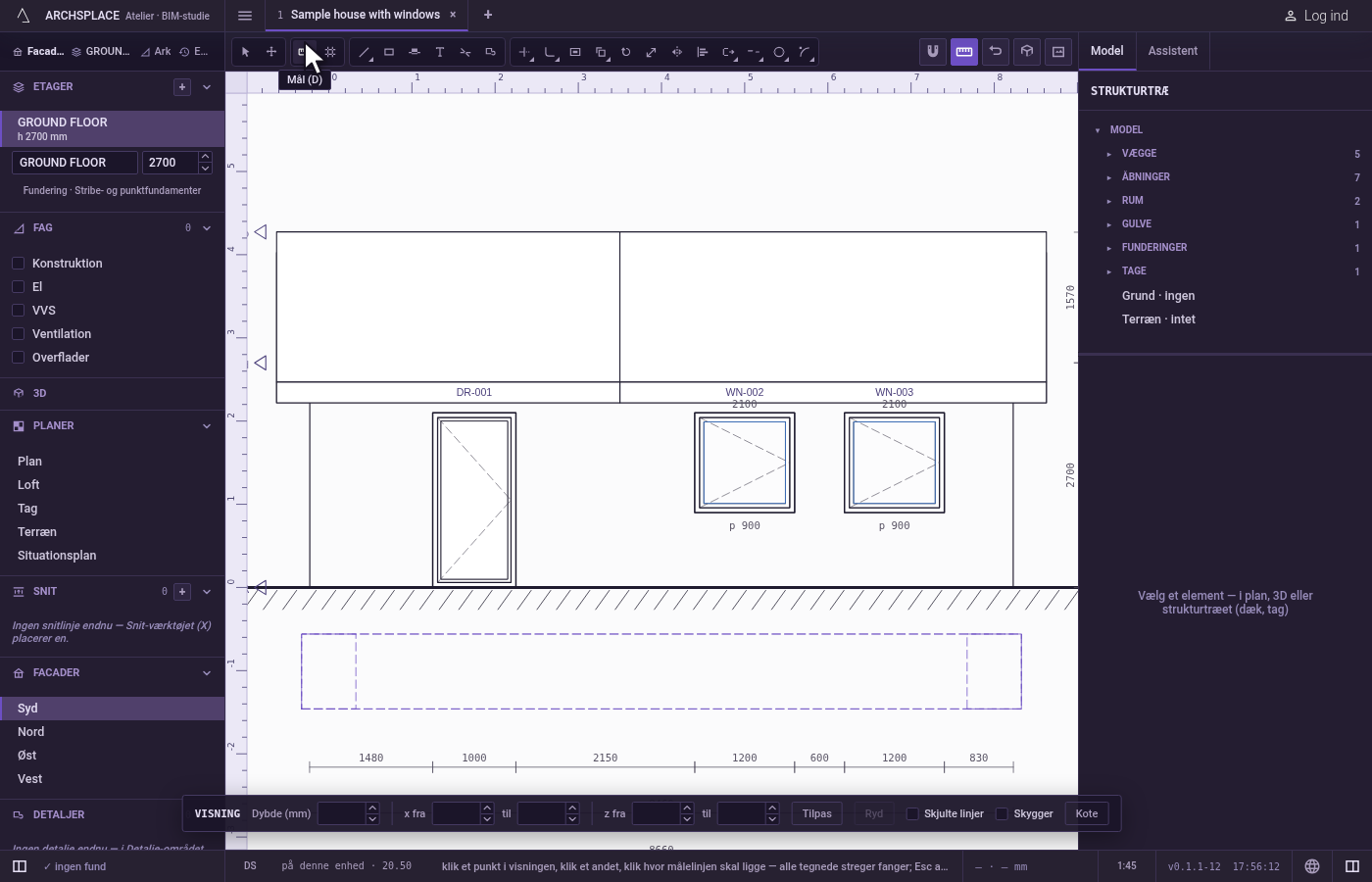

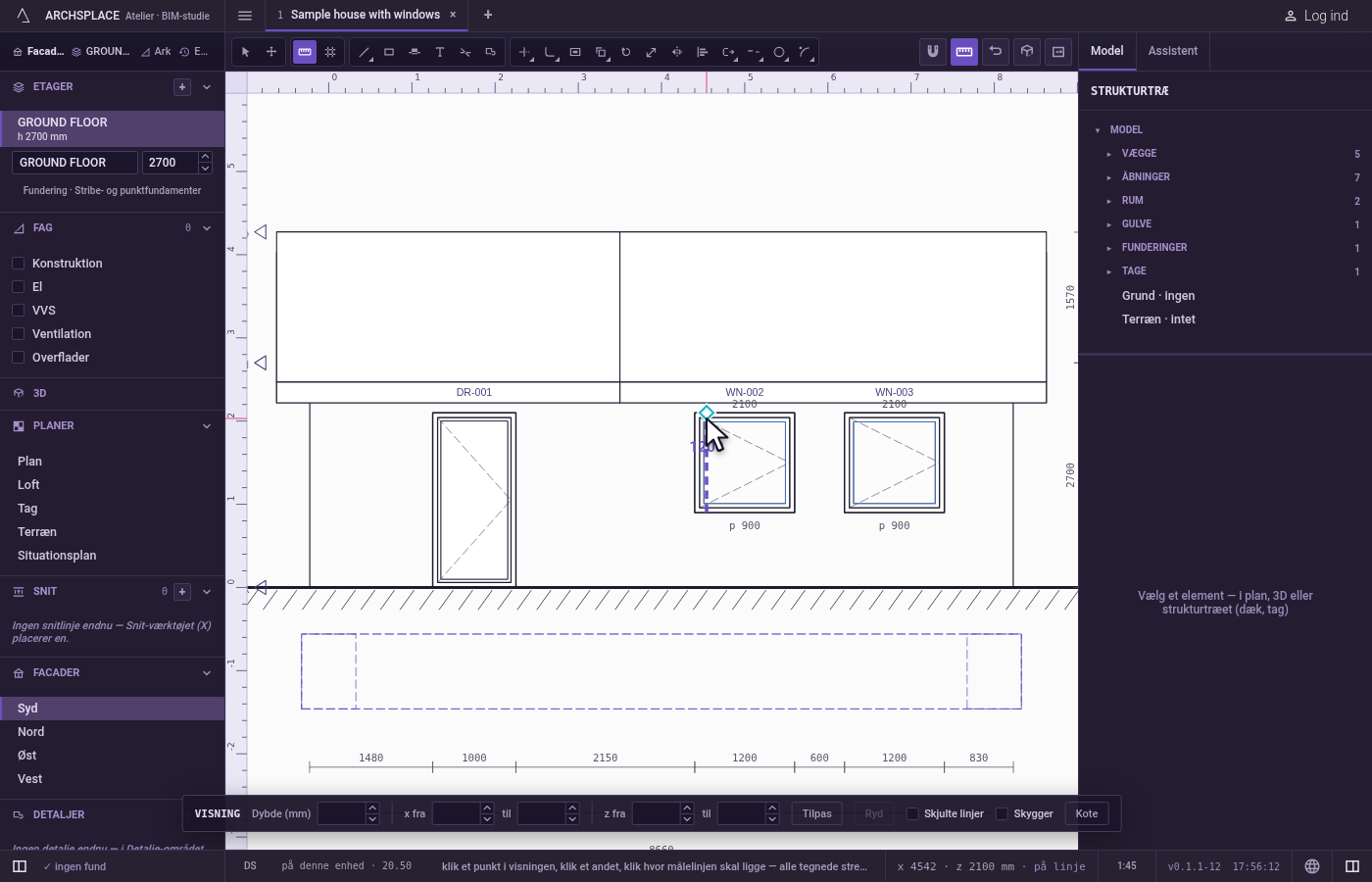

Mål måler mellem to punkter i et snit eller en facade, som planens Mål gør: tre klik, det første punkt, det andet punkt og målelinjens placering. Linjen løber parallelt med de to punkter, så et mål mellem to punkter over hinanden måler en højde, og et mål mellem to punkter i forskellige højder og steder måler den sande afstand mellem dem.

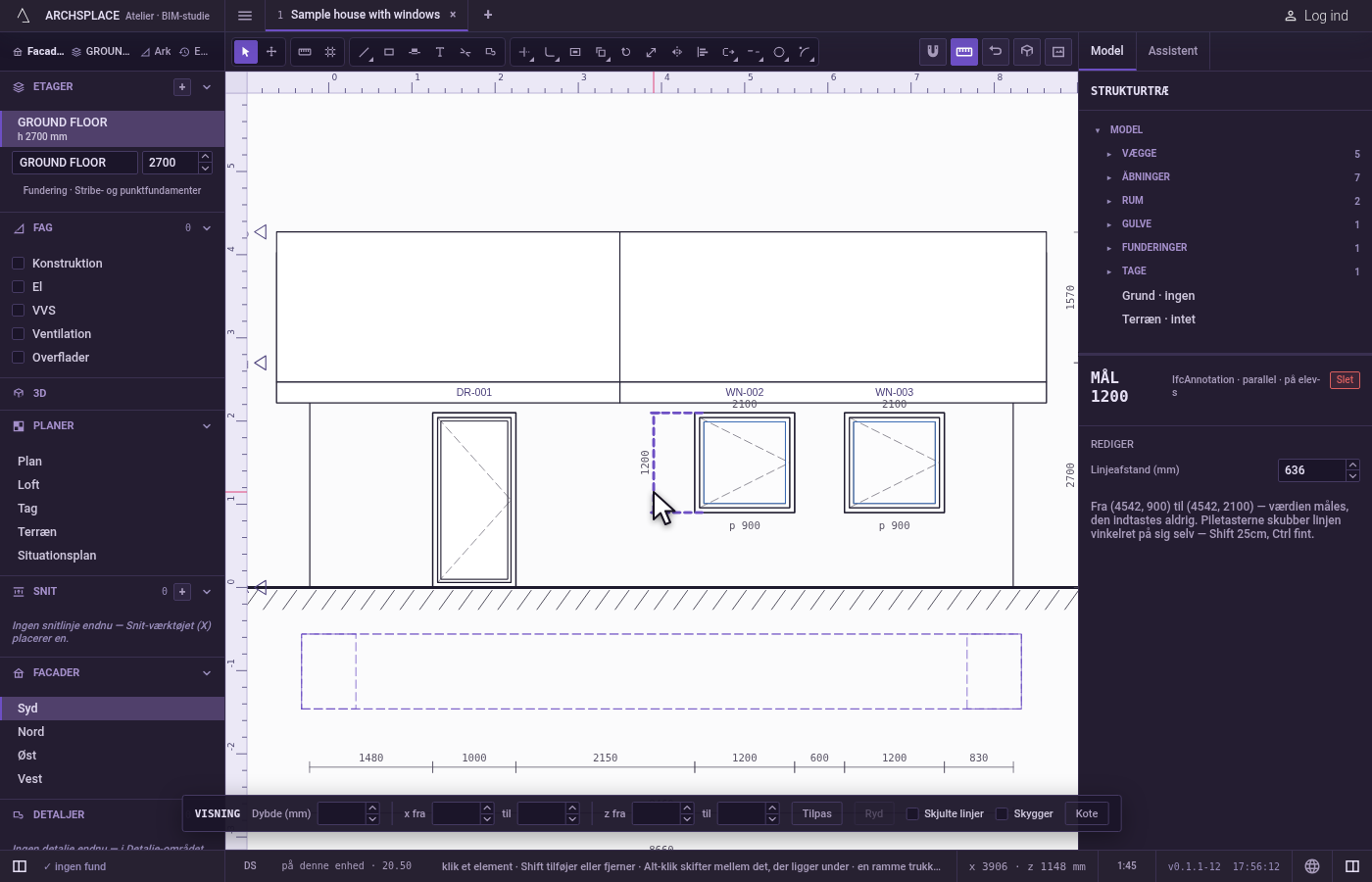

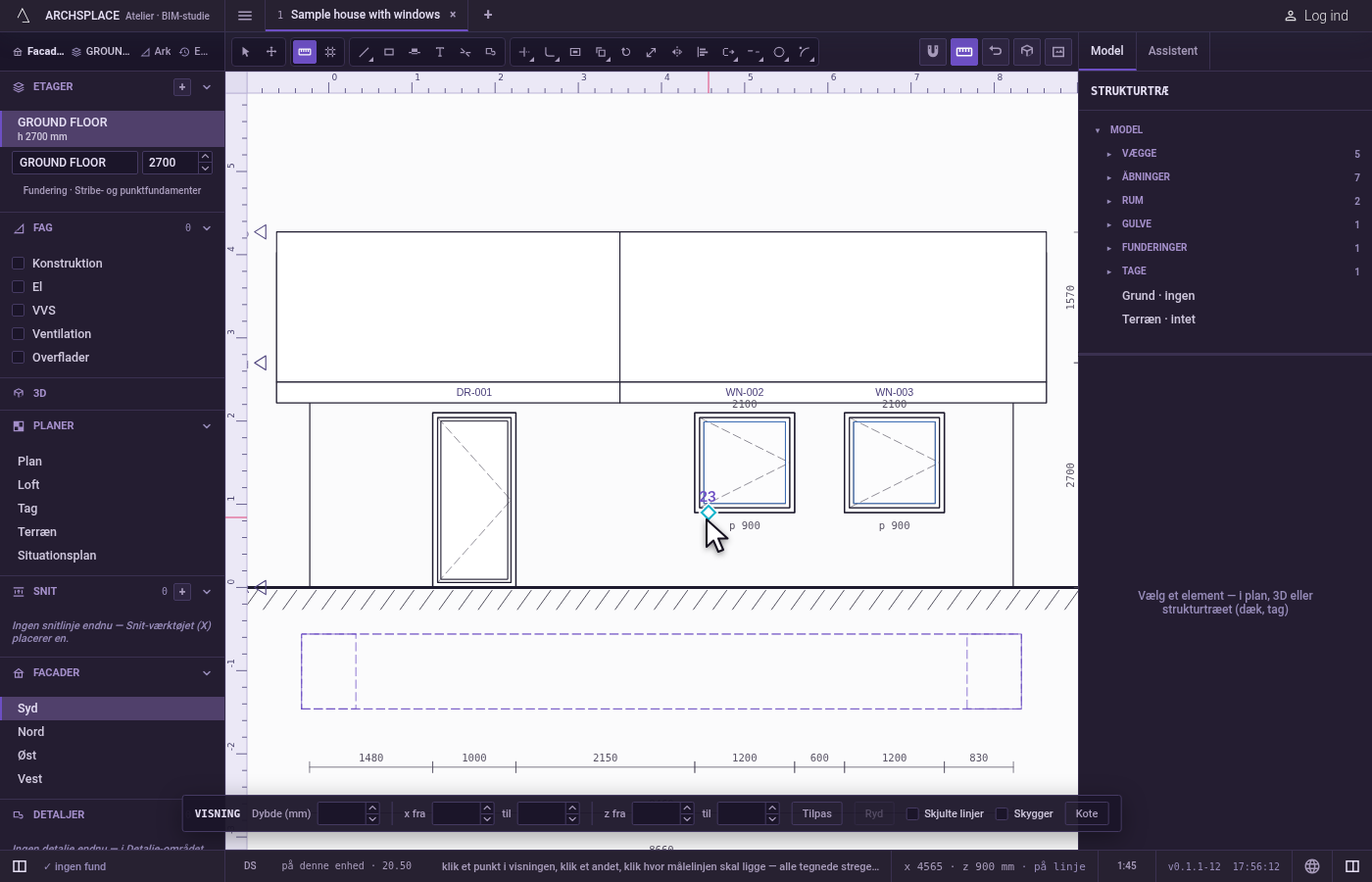

Mens du vælger de to punkter, trækker hver linje, tegningen viser, i markøren: hvert hjørne, midten af hver linje og selve linjen, inden for samme rækkevidde som på planen, sammen med de hjælpelinjer, du trak ud fra linealerne. Skraveringerne, målene, påskrifterne og beskæringsrammen trækker aldrig i den. Et klik på en væg eller et vindue er et punkt for værktøjet, aldrig et valg.

Målet hører kun til den visning. Det tegnes sammen med visningens egne målekæder, kommer med på en tegning sammen med visningen (et visningsfelt, der blev placeret før det, får det, når du synkroniserer visningsfeltet), og skjules sammen med dem, når målene slås fra.

• Når du vil angive en højde, de automatiske målekæder ikke giver, for eksempel et altanværn eller toppen af en skorsten.
• Når du vil måle mellem to punkter på en facade, som ingen målekæde forbinder, for eksempel to vinduer på forskellige etager.
• Når du vil tilføje det ene tal, en håndværker vil spørge om, på et snit.

Hvert mål føjes til measures i visningens egen post: i et snit snittets post i stations; i en facade dens side under elevations.

a og b er de to punkter som [u, z]: u langs visningen i planens koordinater, i meter, og z højden fra modellens nulpunkt. offset er linjens afstand fra de to punkter, positiv til venstre for retningen fra a til b, afrundet til millimeteren. Værdien skrives aldrig: den måles ud fra a og b, hver gang visningen tegnes.
