Strukturtræ

Strukturtræet står øverst i kolonnen til højre under titlen STRUKTURTRÆ, med markeringens egenskaber under sig. I det installerede atelier har kolonnen to faner, Model, som rummer dem, og Assistent. På en tegning hører kolonnen til tegningen, og i en liste til listen.

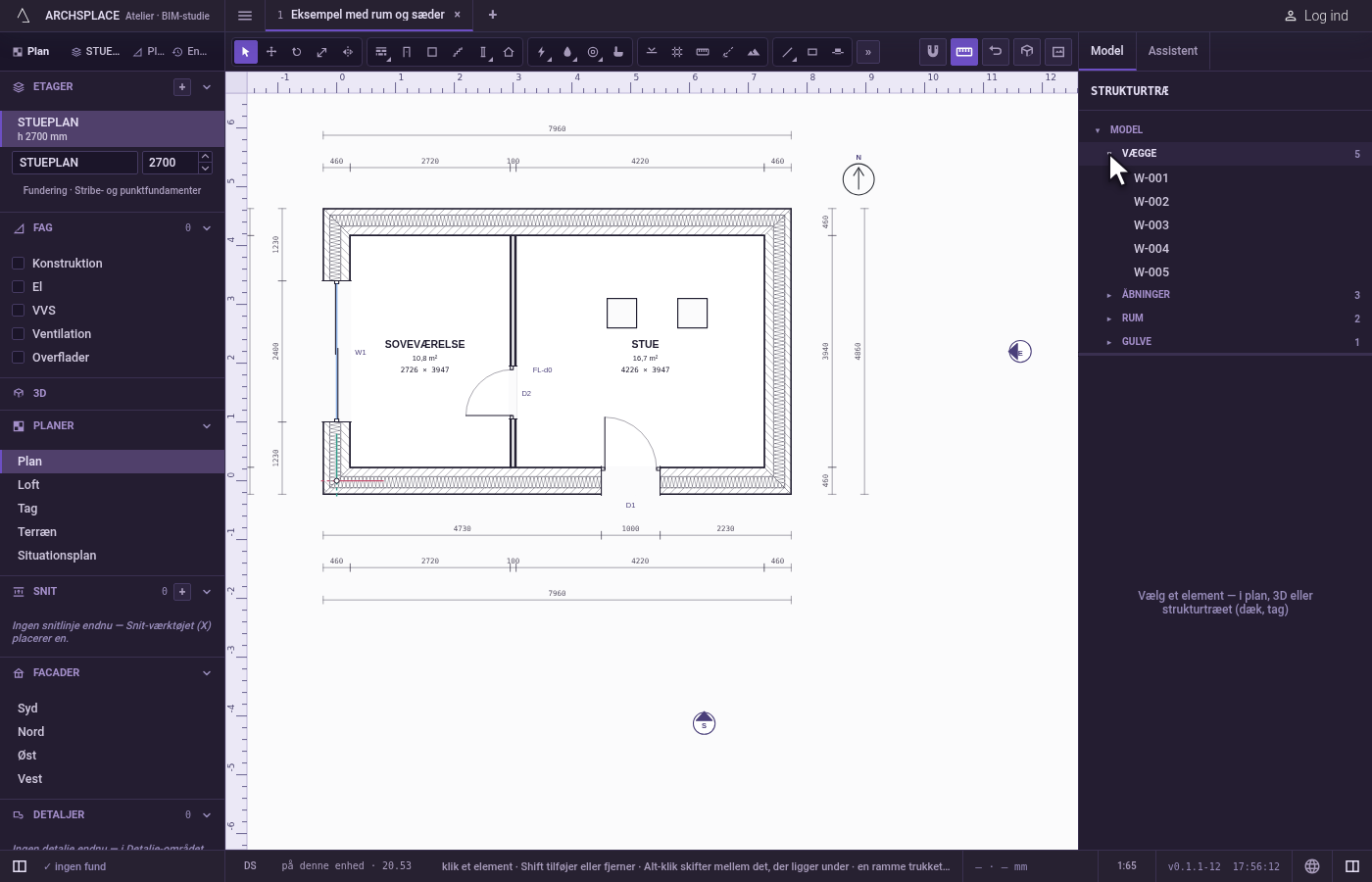

Træet begynder ved Model. Under det er hver elementtype en gruppe med sit antal: Vægge, Åbninger, Rum, Gulve, Trapper, Søjler, Bjælker, Tage, Enheder, Sanitet, Rør, Stigestrenge og Funderinger med hver etages fundamenter, samt Grund og Terræn med dets koter. Hvert element er navngivet efter sin reference, for eksempel W-001. Under en væg, et rum eller et tag står dets lagte mønstre, for eksempel Yderside · Løberforbandt, og hvert mønsterfelt i et rum. Fri geometri åbner ned til sine Flader og Kanter. Det, modellen udleder, er markeret afledt.

Længere nede:

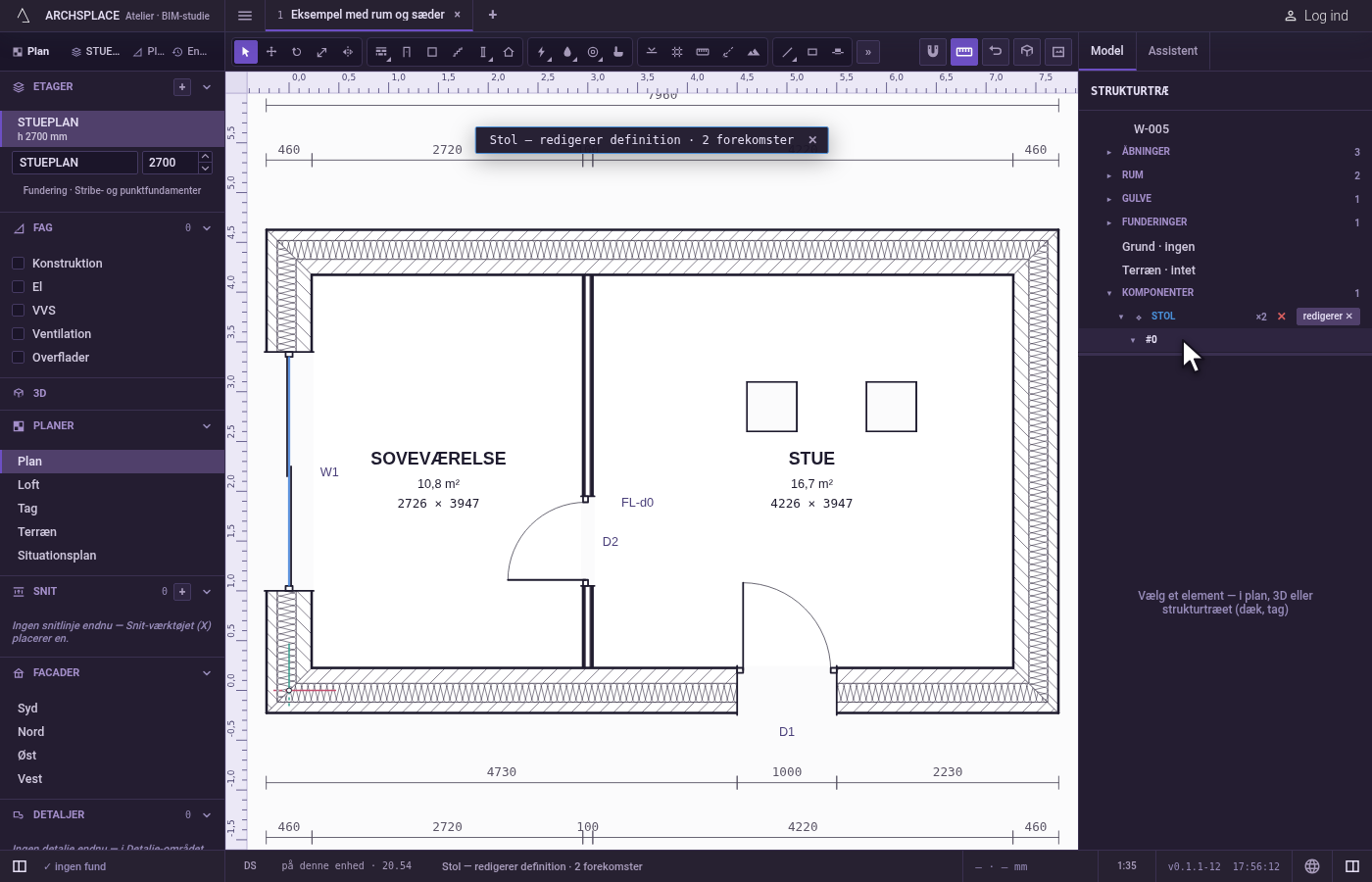

• Komponenter: hver definition, markeret ❖, med hvor mange gange den er placeret (×3); dens placeringer står under den.
• Detaljer: de mærker, der er tegnet oven på en visning, grupperet efter den visning, de hører til, for eksempel Plan · Etage 1, hver med et ✕ for at fjerne det.
• Afvist: de poster, opbygningen afviste, så du kan vælge og reparere dem.

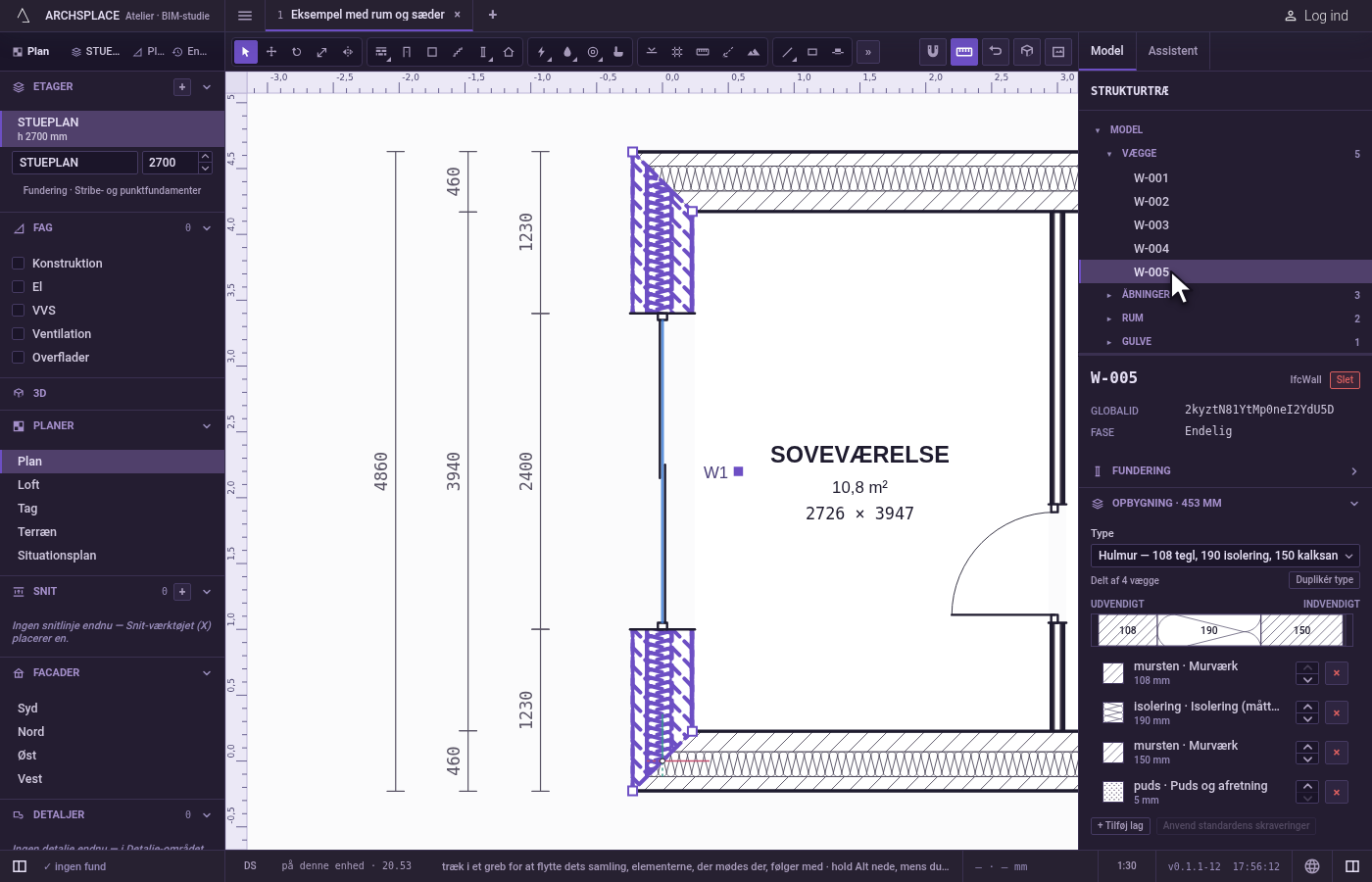

En rækkes pil åbner og lukker den. Træet åbner sig ned til markeringen, uanset hvilken visning der valgte den, og ruller den frem.

• Når du vil finde et element ud fra dets reference, eller et, der er skjult bag andre i en visning.

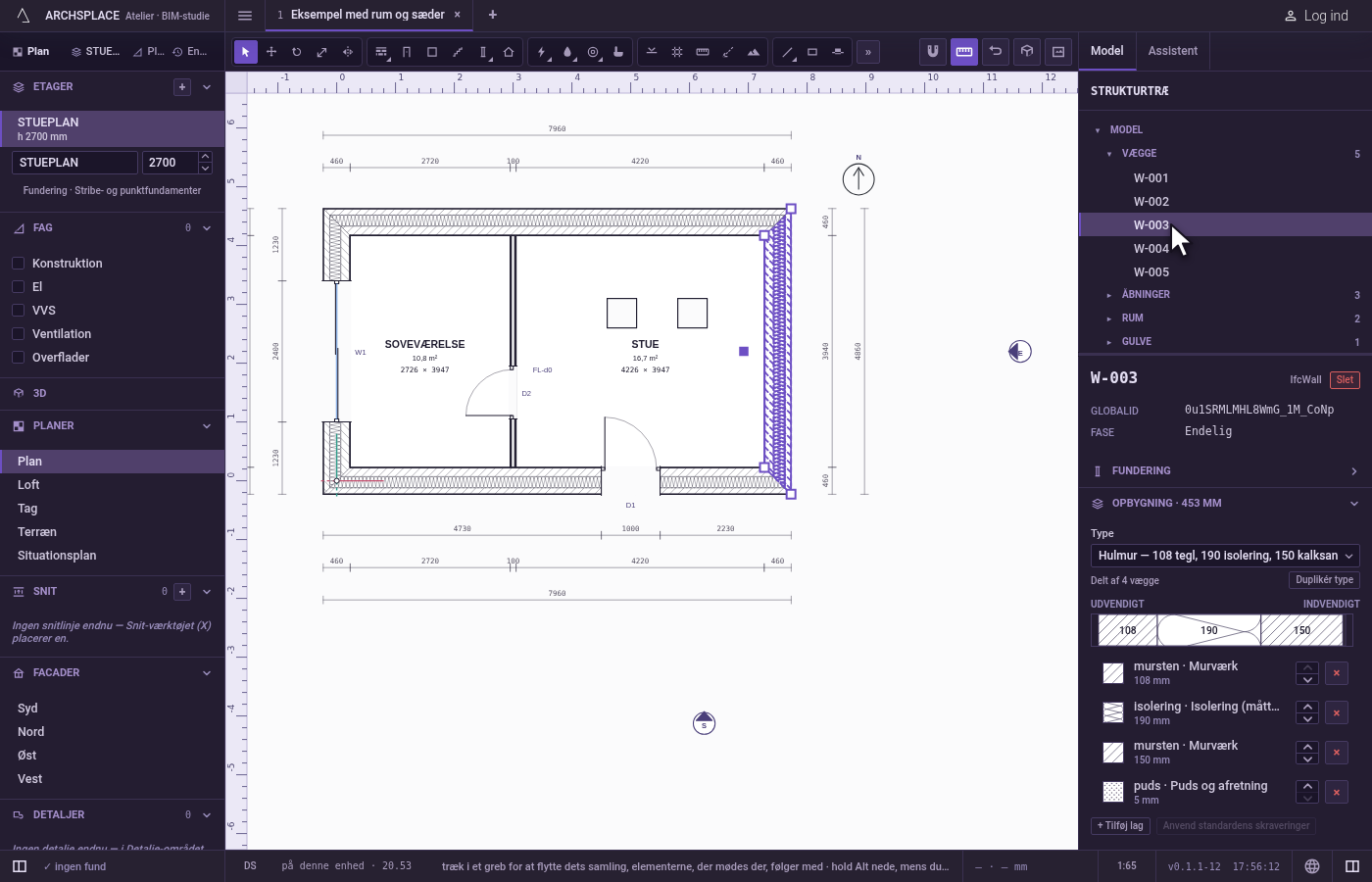

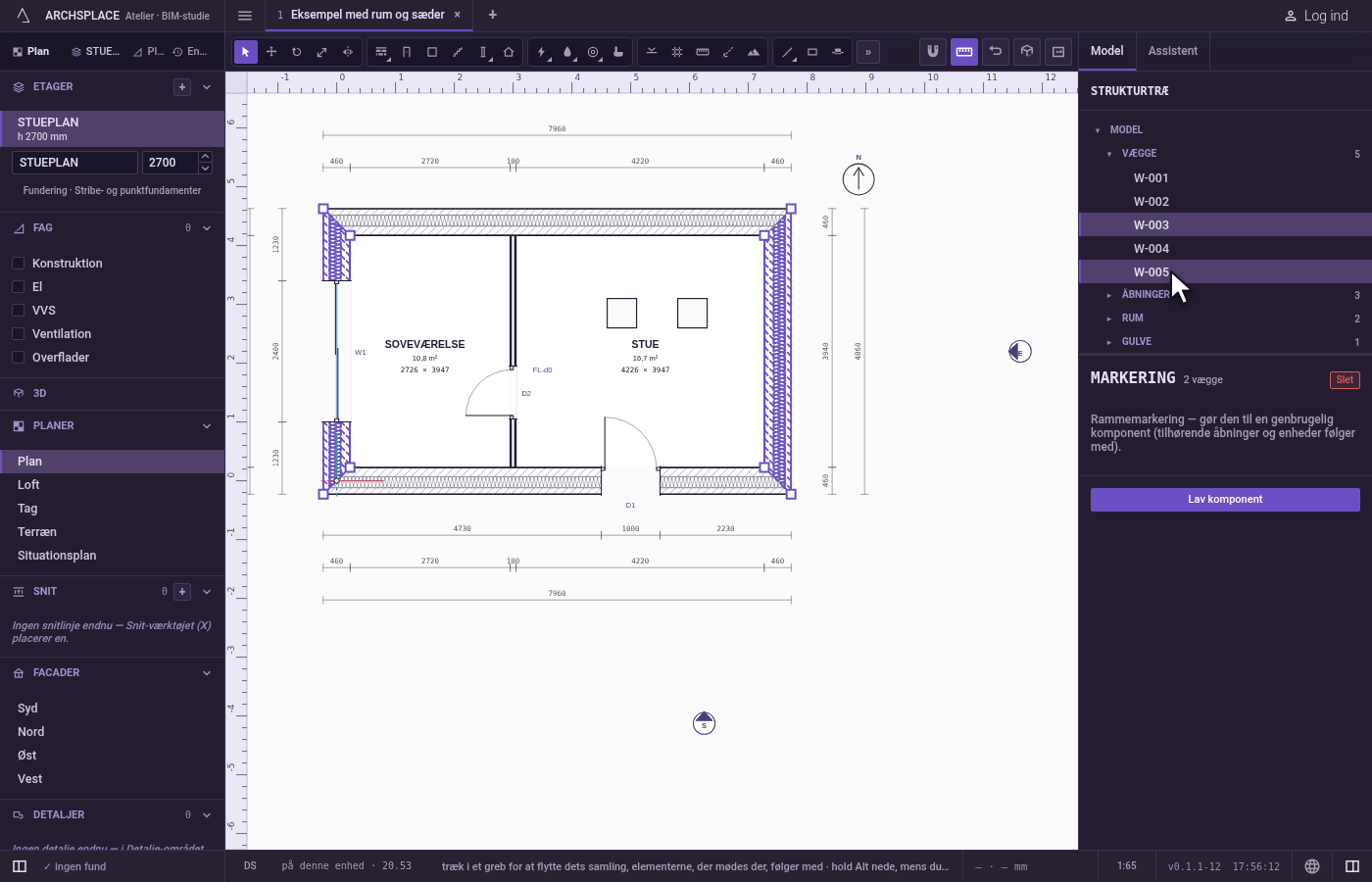

• Når du vil vælge alle elementer af en type, eller et præcist sæt, uden at klikke på en tegning.
• Når du vil se, hvad et projekt rummer, type for type.
• Når du vil åbne, omdøbe eller fjerne en komponent.
• Når du vil finde og reparere en afvist post.

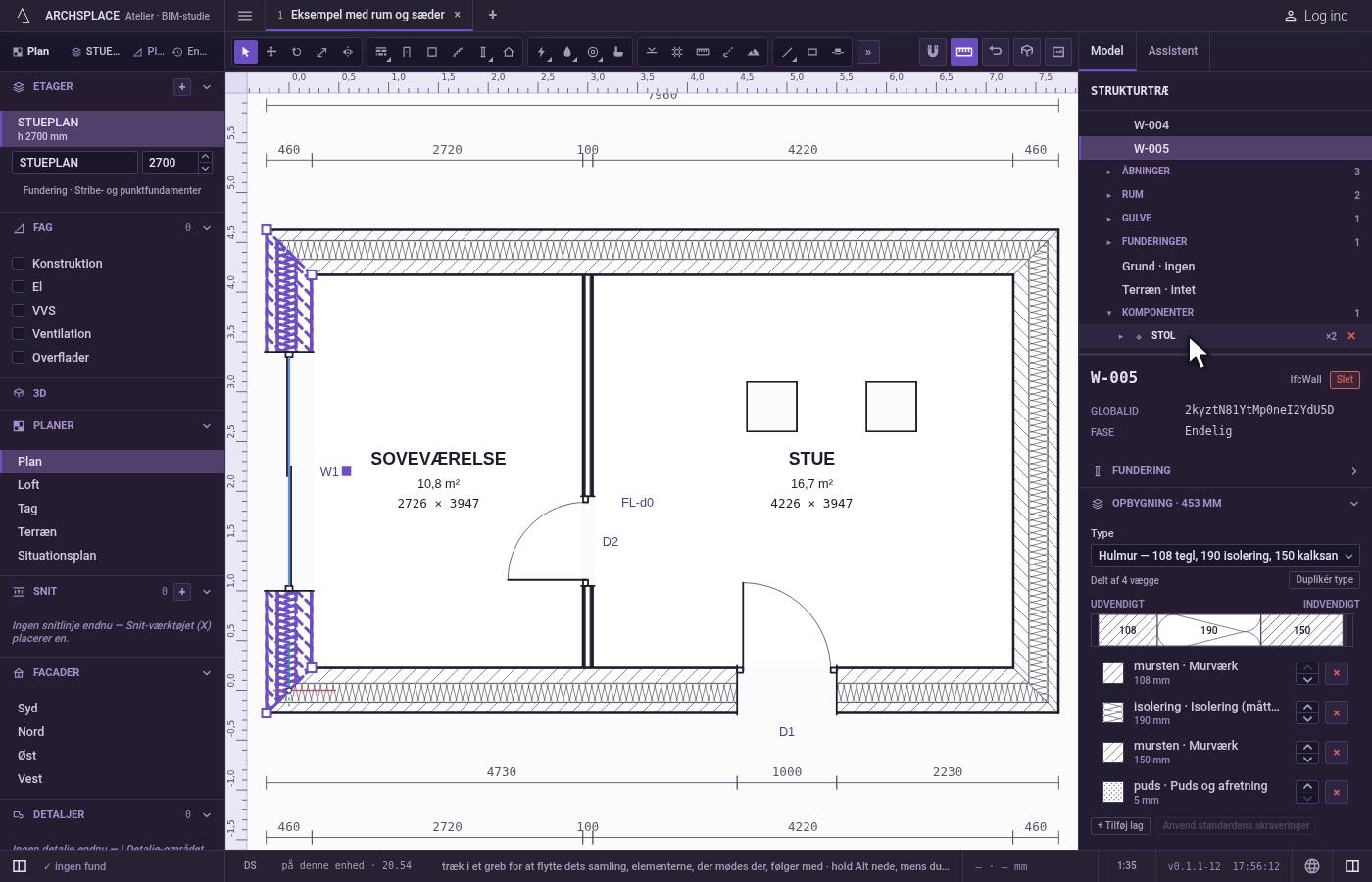

At vælge, åbne en gruppe og vise et element skriver intet. At omdøbe en komponent skriver dens definitions name. At fjerne en komponent fjerner dens definition og hver placering af den, én ændring, som ét Ctrl+Z tager tilbage, og det samme gælder at fjerne en detalje.
